Тестер емкости батареи 25 Вт/35 Вт электронный детектор мощности USB с постоянным

Тестер емкости батареи 25 Вт/35 Вт электронный детектор мощности USB с постоянным

1. Особенности продукта

• С отдельной источника питания дизайн, измерительной схемы и схема отображения самого товара не потребляют энергию источника питания при тесте, и измерение является более точным и надежный.

• ЖК-дисплей, который может отображать входное напряжение, входной ток, входную мощность, время разряда, разгрузку мА · ч, температуру продукта и другую информацию.

• Полный механизм защиты с защитой от перенапряжения, от перенапряжения, от перегрузки по току, от перегрузки и от перегрева.

• Для регулировки тока используется потенциометр с длинной ручкой, который может поворачиваться вручную без использования дополнительных инструментов, таких как отвертка.

• С функцией коррекции напряжения и тока, чтобы удовлетворить высокоточные требования клиентов.

• Параметры могут храниться в выключенном режиме.

• Применяется для различных источников питания (питание продукта, зарядное устройство, зарядное устройство и т. д.) старения или функционального тестирования, тестирования различных функций разряда емкости аккумулятора, небольшой нагрузки для настольного компьютера.

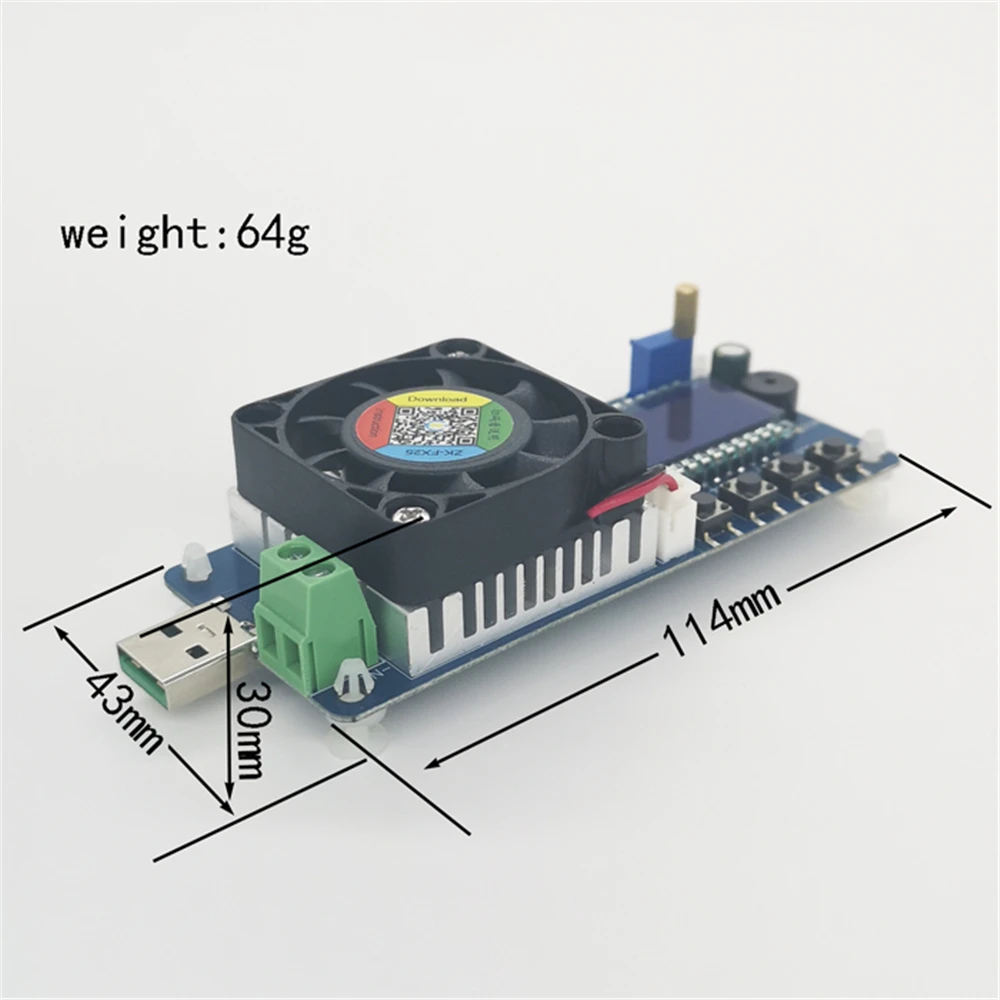

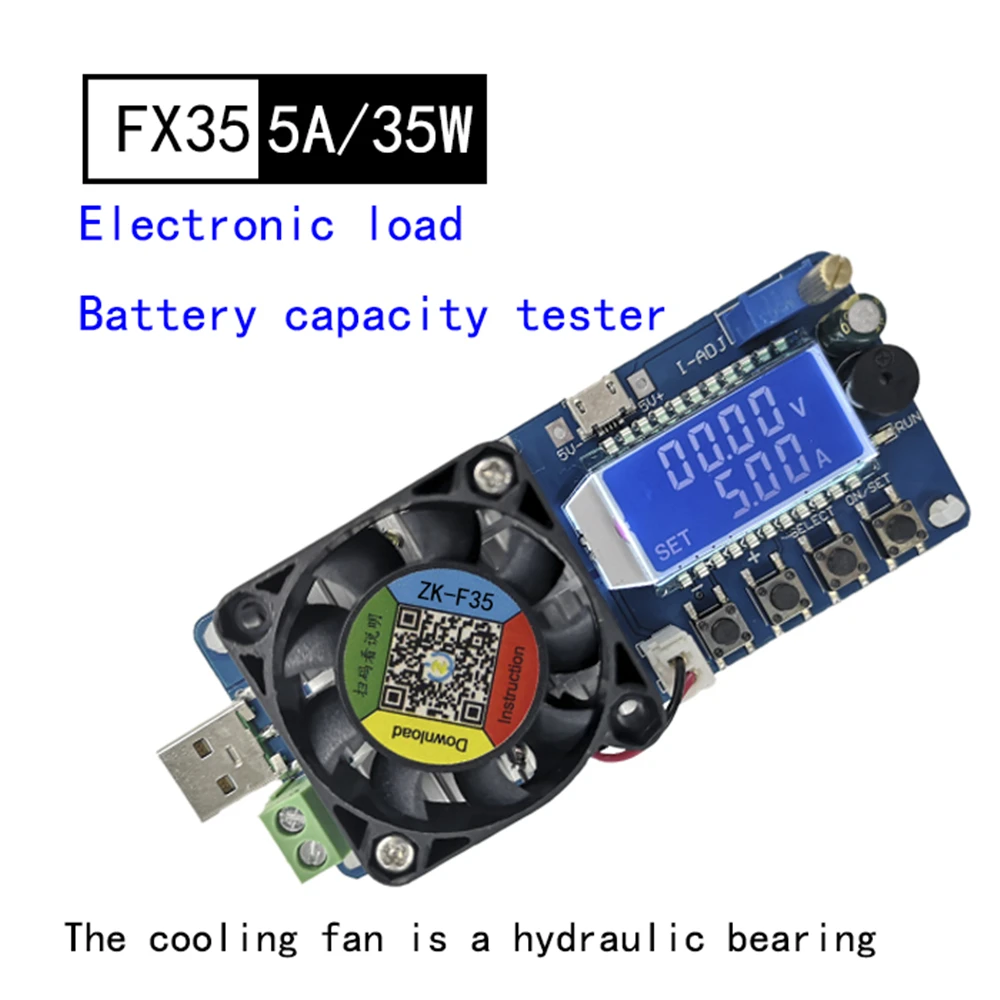

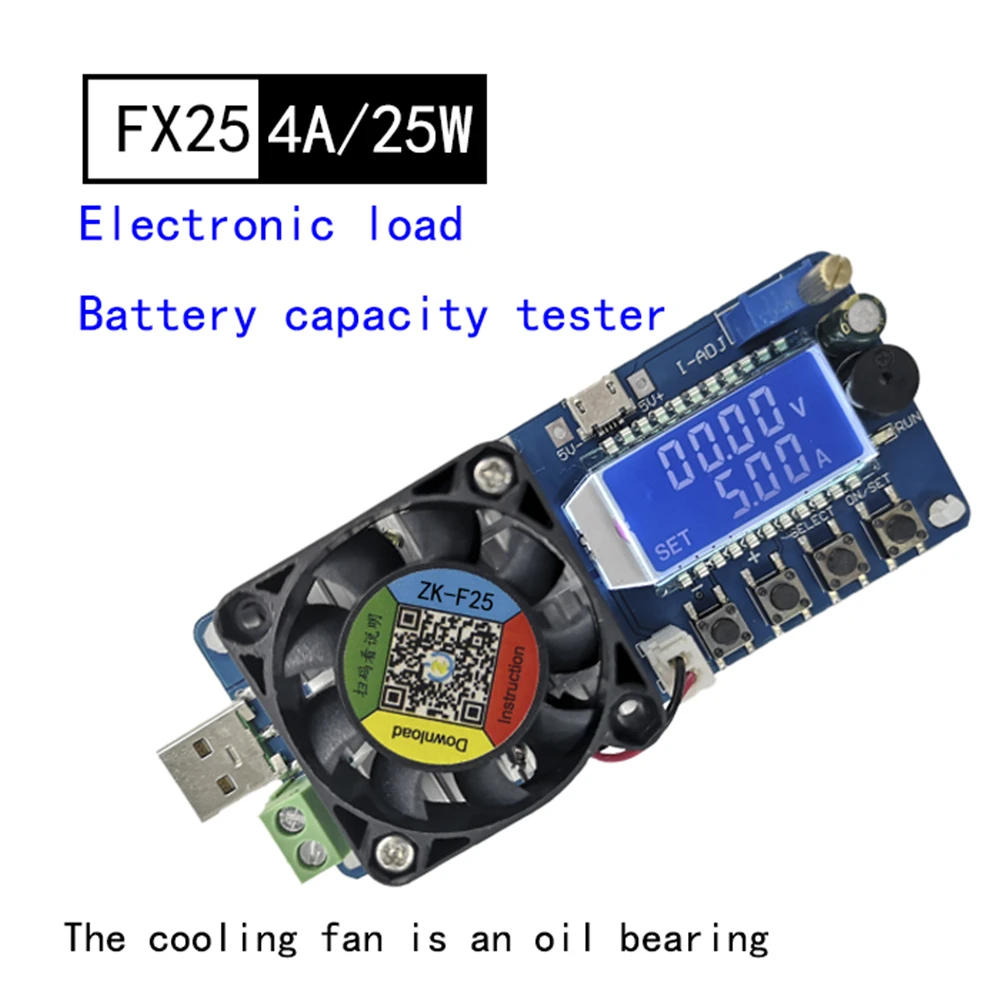

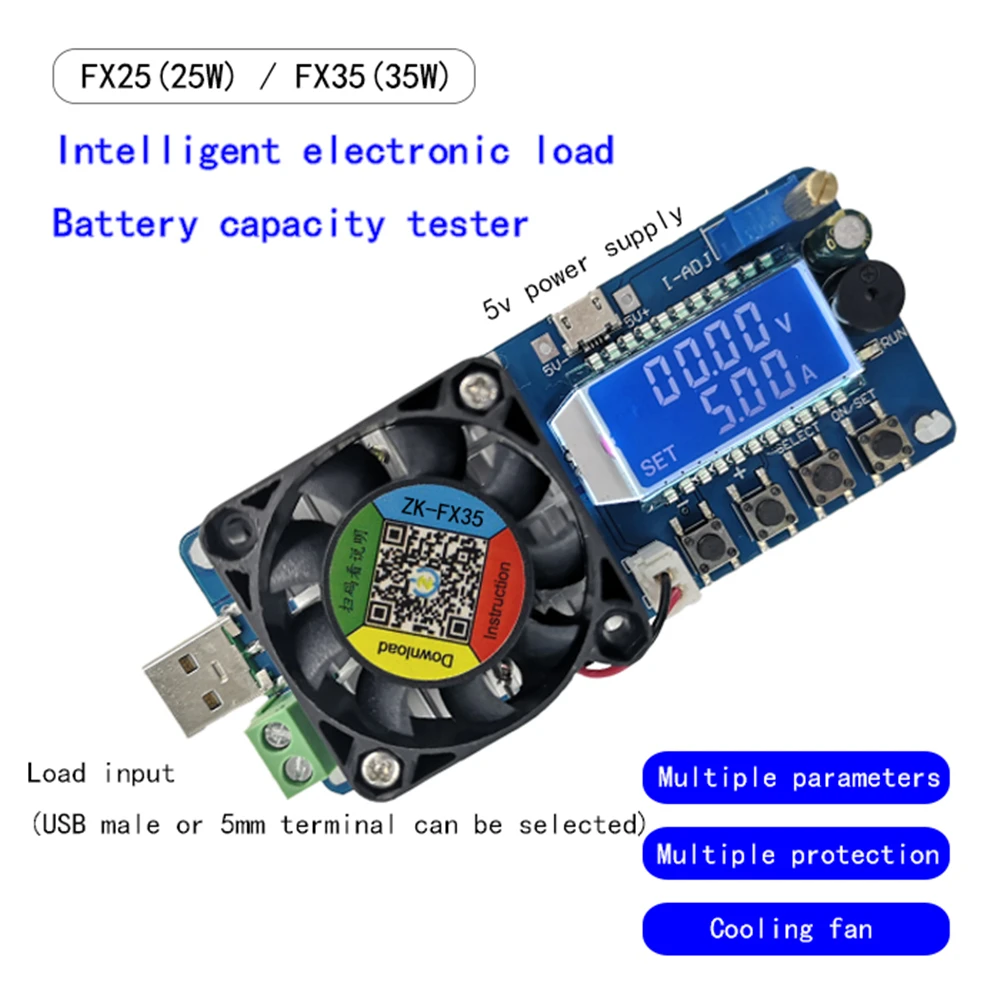

2. Иллюстрация продукта

3. Детали продукта

3,1 детальные функции

1, ЖК-дисплей

В обычном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки; На выходе отображается ток нагрузки, мощность, емкость и время разряда.

В защищенном режиме ЖК-дисплей отображает защитный код.

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2, Регулировка тока нагрузки

Величины тока разряда может быть отрегулировано по потенциометра.

3, звуковой сигнал и светильник

Когда нагрузка включена, индикатор бега всегда включен, и зуммер не звенит. Когда нагрузка выключена, индикатор запуска выключен, и зуммер не звенит. После входа в режим защиты, звуковой сигнал запустит сигнал тревоги, и индикатор пробежки будет мигать.

4, интеллектуальное охлаждение вентилятора

Вентилятор автоматически запускается, когда мощность сброс нагрузки выше 10 Вт, или температура нагрузки выше 40 °C.

5. Автоматическое измерение емкости разряда и времени разряда, до тех пор, пока включается нагрузка (всегда включен индикатор запуска), для запуска данных, выключите нагрузку (индикатор запуска не горит), стоп-сигнал, сбор данных, поддержка памяти при отключении питания, Только один способ заключается в том, чтобы нажать кнопку «-», когда ЖК-дисплей отображает емкость разряда или время разряда. Пожалуйста, очистите данные, прежде чем начать производство. Максимальная разгрузочная мощность (OAH) и максимальное время разряда (OHP) можно установить ВКЛ или ВЫКЛ в режиме настройки, и пороговый размер может быть установлен. Когда порог превышен, нагрузка автоматически отключается, что позволяет проводить эксперименты без перерыва.

6. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть отрегулирован. После того, как программное обеспечение для защиты, выход выключен.

Аппаратные средства защиты:

Порт питания модуля и входной порт загрузки имеют защиту от обратного хода.

Программное обеспечение для защиты:

OVP-Защита от перенапряжения (по умолчанию 25,5 V, может быть установить самостоятельно, после того, как защита от перенапряжения, индикатор мигает, ЖК-дисплей интерфейс отображает OVP);

OCP-защита от перегрузки по току (по умолчанию 4,10 а/5,10 А, можно задать самостоятельно, после защиты от перегрузки по току, мигает индикатор запуска, ЖК-дисплеи OCP);

Из полиуретана с открытыми порами-защита от превышения мощности (по умолчанию 25,5 W/35,5 W, может быть комплект сама по себе, после того, как защита от превышения мощности, индикатор мигает, ЖК-дисплей вспышек из полиуретана с открытыми порами);

Защита от перегрева OTP (защита от перегрева после того, как температура нагрузки превышает 80 °C, мигает индикатор запуска, ЖК-дисплей OTP);

LVP-защита от пониженного напряжения (по умолчанию 1,5 V, может быть установить самостоятельно, после того, как защита от недостаточного напряжения, индикатор мигает, жидкокристаллический дисплей LVP в тестирования разрядки батареи и других приложений, комплект соответствующей LVP, может эффективно предотвратить перегрузку батареи, чтобы не повредить батарею)

7. Нагрузка по умолчанию отключена. После включения нажмите кнопку on/SET, чтобы начать или выключить устройство.

8, все настраиваемые параметры могут храниться без питания.

3,2 детальную

1, работа потенциометр

Потенциометр используется для регулировки тока сброс нагрузки, вращение по часовой стрелке, увеличение значения тока, уменьшение значения тока против часовой стрелки.

2, детальное управление кнопками

3,3 показать информацию о товаре интерфейс

4. Обратите внимание на

4,1 пожалуйста, внимательно прочитайте руководство перед использованием этого товара! Если модуль поврежден из-за неправильного использования, или если устройство удалено без разрешения, он не будет возвращен.

4,2 напряжение источника питания должно быть 5 в пост. Тока, постоянный ток, не используйте переменный ток! Если напряжение превышает напряжение, модуль могут сжигаться после включения питания;

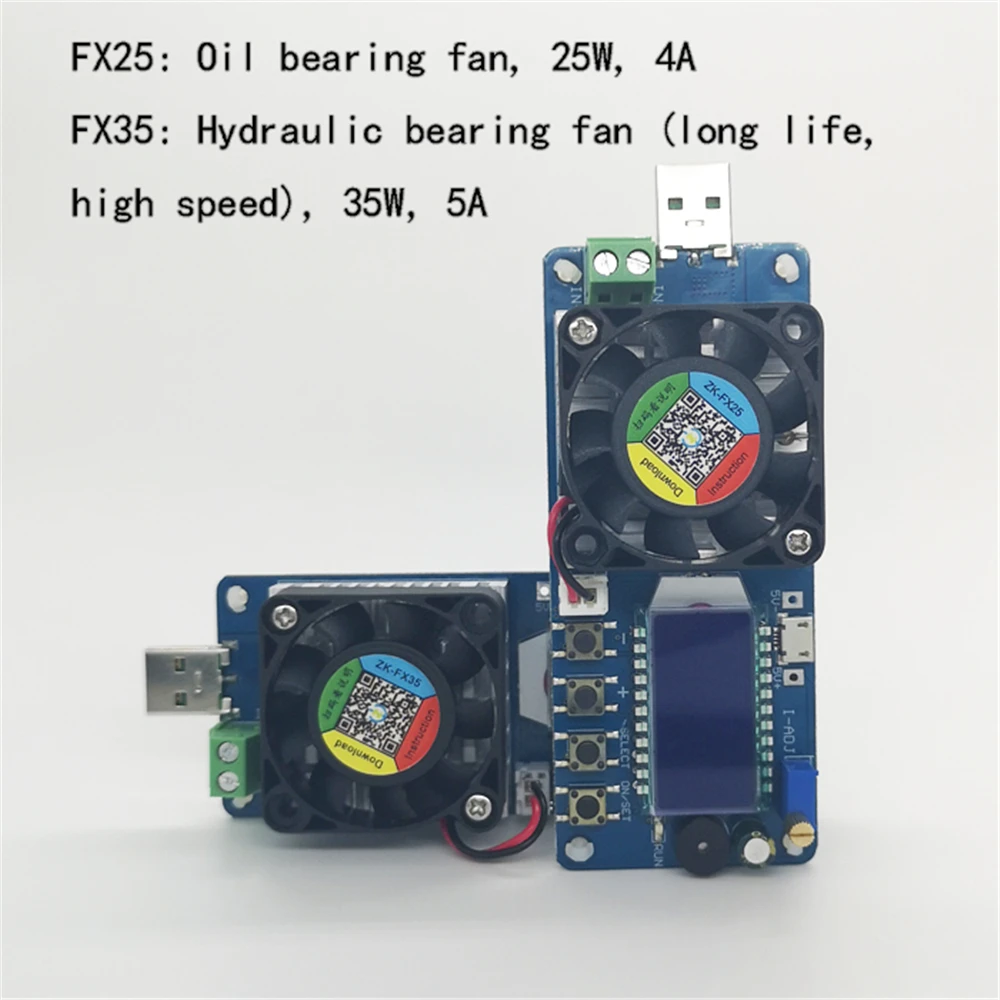

4,3 напряжение при нагрузке вход должно быть в пределах DC 1,5 V и, алюминиевая крышка, 25В. Ток должен быть ниже 4A (ZK-FX25) или 5A (ZK-FX35).

4,4 порт ввода нагрузки не должен быть коротким замыканием, в противном случае продукт будет гореть.

4,5 будьте осторожны, чтобы не промокает, не используйте модуль для зарядки аккумулятора. Не короткого замыкания компоненты на плате. Не прикасайтесь к штифтам и вкладышам компонентов на плате.

4,6. Безответственность: Этот продукт не может использоваться в медицинской, спасательной, легковоспламеняющейся, взрывоопасной и других областях и случаях. Наша фабрика не будет нести ответственность за эти проблемы.
