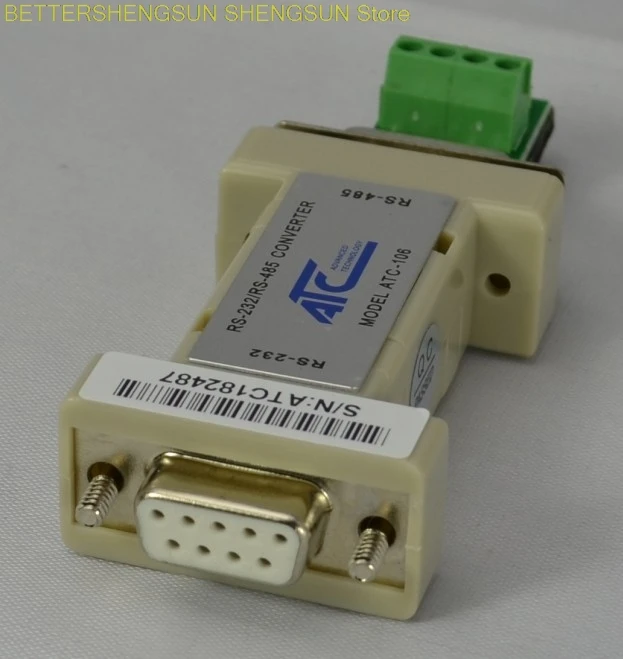

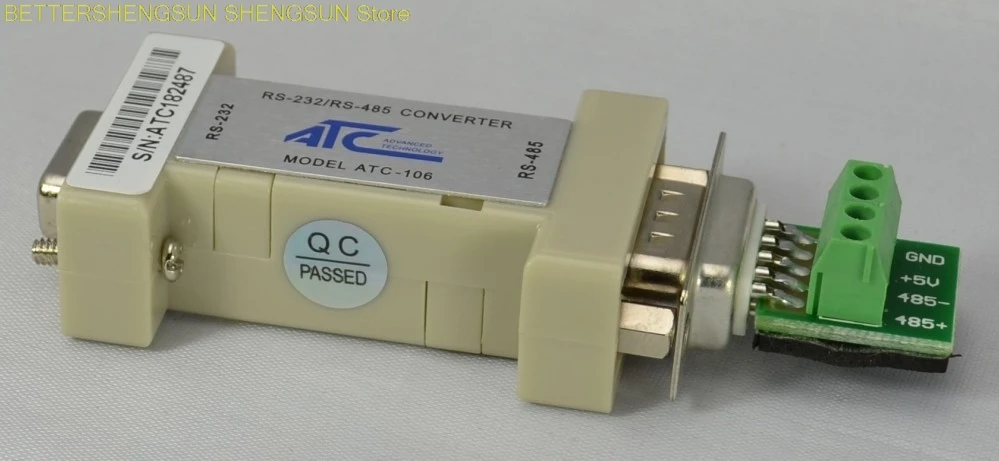

ATC-106 пассивный RS-232 для RS-485 преобразователь интерфейса (четыре бита терминал) |

ATC-106 пассивный RS-232 для RS-485 преобразователь интерфейса (четыре бита терминал) |

RS-485 преобразователь интерфейсаИнструкции по ATC-1061. Краткое описание:ATC-106 конвертер интерфейса может сделать RS-232CПередача данных последовательного порта (TD) и прием данных (RD)Сигнал преобразуется в двухпроводный сбалансированный полудуплексный сигнал RS-485.Это устройство дистанционного управления или точка для многоточечной автобусной связи.Лучший выбор заключается в том, что устройство преобразования интерфейса не нужно проводить.Питание постоянного тока может быть напрямую передано из порта RS-232.Отправка (TD) сигнала, запрос на отправку (RTS) или данных.Терминал готов (DTR), чтобы получить питание и добавить его.Автоматическая Отправка данныхФункция линейного управления отсутствует при отправке и получении данных.RTS необходим для включения управления, поэтому последовательные порты являются автономными и автономными.Мобильное управление потоком делает его ненужным для вас для сброса оборудования или установки.Программное обеспечение, идеальная защита от перенапряжения, может обеспечить все.Безопасность сети RS-485.Два. Параметры производительности1. RS-232C и RS-485 интерфейса, совместимый с EIA/TIAСтандарт2. Скорость передачи: от 300 м до 115,2 кбит/с,1200 м может достигать 19,2 кбит/с2400 м может достигать 9600BPSОн может достигать 2400BPS в 3 км3. Расстояние передачи: максимум 5 км (1200BPS)4. Размер: 88 мм x 33 мм x 17 мм5. Использование окружающей среды: от-25 до 70 С, относительная влажность 5%.До 95%Три, разъем и сигналRS-485 конец конца RS-232 (DB9 mother) (DB9)Преобразователь типа ATC-106 использует головку типа DB9Разъем подключен к интерфейсу RS-232, где подключены 7 и 8 контактов.1, 4 и 6 контактов коротко соединены. DB9 общий разъем головки на другом концеИнтерфейс RS-485 подключен. Описание интерфейса следующее.Четыре, установка и применениеПреобразователь интерфейса ATC-106 может быть непосредственно вставлен в стандартDB9 pin RS-232C последовательный порт, и от TXD,Сигналы DTR и RTS поставляются, и уровень сигнала должен быть большим.Интерфейс между + 5 В и RS-485 может быть выполнен через домашнее отверстие DB9Соединитель подключен для блокировки концов соединительных винтов для работы.1, точка-точка, две линии, полудуплексная связьЭтот метод в основном используется в хост-терминальном Устройстве управления.RS-232C интерфейс, управляемое терминальное устройство является RS-485 интерфейсом.Поскольку электрические характеристики двух терминалов отличаются, они не могут быть напрямую взаимосвязаны.Подключите конвертер интерфейса ATC-106 к следующей схеме.Прозрачное преобразование Интерфейса RS-232C в прозрачный интерфейсRS-485 уровень сигнала. И нет необходимости в управлении RTS.2, точка-многоточечная двухполосная полудуплексная связьЭтот метод в основном используется в хост-терминальном Устройстве управления.Интерфейс RS-232C, управляемое конечное устройство-это интерфейс RS-485(Также RS-232C интерфейс) и может подключаться более одного.RS-485 от устройства (RS-485 раб), максимальное соединение32 RS-485 подчиненные устройства для предотвращения отражения сигнала.И помехи, необходимо установить соответствующие резисторы на клеммах линий.Количество 120 Ом 1/4 Вт)Примечание: A (485 +), B (485-)Пять. Схема подключенияТочка-точка, две линии, полудуплексная связь2, точка-многоточечная двухполосная полудуплексная связьДвухполосная и полудуплексная связь между 3 и ATC-106Шесть, отказ и устранение1. Сбой передачи данных:A, проверьте правильность подключения интерфейса RS-232B, проверьте правильность подключения интерфейса RS-485C, проверьте уровень сигнала интерфейса RS-232 (TD, DTR,RTS) менее + 5 В3. Потеря данных или ошибкаA, Проверьте скорость передачи данных и решетку на обоих концах оборудования для передачи данных.Ли формула согласуется
