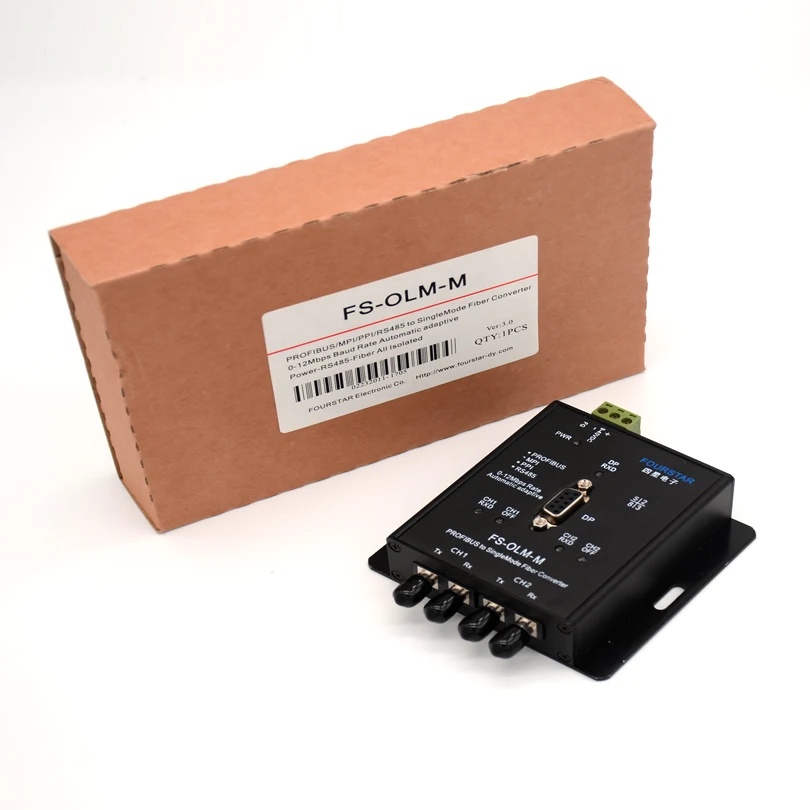

FOURSTAR PROFIBUS оптический модуль связи FS-OLM-M Руководство пользователя

Упаковочный лист 1. Один FS-OLM-M 2. Один компакт-диск (включая руководство пользователя и т. Д., продукт не нуждается в программном обеспечении или драйвере)

I. Обзор

В настоящее время PROFIBUS является наиболее широко используемым полевым автобусом, который показывает свои преимущества во время высокоскоростной Коммуникация. Как физический слой PROFIBUS полевой автобус принимает технологию, основанную на RS485, Только короткий кабель RS485 используется для высокоскоростной связи, когда скорость достигает 3 ~ 12 Мбит/с, максимальная длина кабеля составляет всего 100 метров. Для оптического волокна расстояние передачи не влияет на скорость, поэтому, это преобразование электрического сигнала PROFIBUS к оптическому сигналу, а именно, принятие оптического волокна для передачи, это решит проблему узкого места на коротком расстоянии коаксиального кабеля во время высокоскоростной связи PROFIBUS, между тем, Использование оптического волокна в качестве средства телекоммуникационной передачи должно полностью решить проблемы электромагнитных помех, помех от заземления и срыва thunderbolt и т. Д. В настоящее время продукт применяется в различных отраслях, включая промышленную автоматизацию, сбор распределительных данных, интеллектуальную транспортировку, электрическую энергию, водонепроницаемость, банк и т. Д. Развитие в приоритетном порядке телекоммуникационной передачи. В качестве конвертерного модуля промышленного PROFIBUS-DP к оптическому соединению FOURSTAR FS-OLM-M может заменить модуль оптического соединения Siemens OLM для достижения оптически прозрачной передачи сигнала для PROFIBUS-DP без изменения какого-либо оригинального протокола связи и программного обеспечения. Это продукт plug-and-play, который может непосредственно заменить проводник cooper для передачи без каких-либо настроек. FS-OLM-M передает данные в бинарных битах прозрачным образом; поэтому он также применим к любому протоколу связи с Интерфейс RS485.

II. Основные приложения и особенности модуля FOURSTAR PROFIBUS Optic Link

Основные приложения модуля оптической связи PROFIBUS: 1. Увеличение расстояния передачи PROFIBUS, при всех скоростях PROFIBUS (4,8 кбит/с ~ 12 Мбит/с), Передача Оптического волокна может увеличивать расстояние до 4 км (мультимодовое Оптическое волокно) или 12 км (одномодовое Оптическое волокно), более того, она не имеет отношения к скорости связи. 2. В корне решаются инженерные проблемы, включая электромагнитные помехи, заземляющие Проводные лазейки, а также разрушение thunderbolt и т. Д. 3. Облегчают достижение масштабной разбросанной и сложной сети PROFIBUS, например, используя медный кабель для короткого расстояния и оптическое волокно для дальнего расстояния. 4. Благодаря своей функции изоляции безопасности, она может быть применима к случаям, требующим безопасности и предотвращения взрыва, таким как мины, электроэнергия, а также нефтегазовые месторождения и т. Д. Модуль FOURSTAR PROFIBUS Optic Link имеет следующие функции: 1. Прозрачная передача физического слоя. FOURSTAR PROFIBUS оптический модуль связи принимает Прозрачная передача битового физического слоя, который не имеет отношения к Протоколу верхнего слоя, поэтому он применим ко всем протоколам PROFIBUS на основе RS485, включая PROFIBUS-DP/V0, V1, V2, И Различные применимые практики, включая профессиональные (безопасные), избыточность (избыточность), системы Ident (Система идентификации) и т. Д. FOURSTAR PROFIBUS модуль оптической связи поддерживает подключение нескольких основных станций связи, таких как протокол функции S7, вторичная мастер-станция связи; а также Протокол MPI, протокол PPI и протокол свободного порта RS485, более того, Он также может быть применен к полевой шине или сети других коммуникационных технологий RS485, таких как MODBUS и т. д. 2. Нет конфигурации основной станции и нет GSD-файла. 3. Нет различий между интерфейсом основной станции и подчиненной станции, между входным интерфейсом и выходным интерфейсом, а также между терминальным узлом и нетерминальным узлом. 4. Самоадаптивная скорость передачи данных 0 ~ 12 Мбит/с, не требуется Настройка переключателя или конфигурация программного обеспечения. 5. Изоляция между модулями оптических звеньев в корне решает проблемы, включая Электромагнитные помехи, помехи с заземлением и срыв thunderbolt и т. Д. 6. Различные сетевые топологические структуры, такие как точечное соединение, автобусное соединение, звездное соединение и гибридное соединение и т. д.

III. Характеристика продукта и Основные технические параметры

● Мощность: 9-40VDC Широкий источник питания, с защитой от обратного подключения и защиты от перенапряжения, не должен зависеть от колебания мощности и напряжения. Внутри продукта внешняя мощность и Внутренняя схема были изолированы DC/DC изоляционный модуль. ● Потребление: около 1 Вт ● Скорость передачи данных: 0 ~ 12 Мбит/с без задержки и самоадаптации ● Электрический интерфейс PROFIBUS: разъем DB9F (отверстие), определение пин-сигнала Соответствует PROFIBUS Стандарт. ● При каждой скорости передачи, максимальное расстояние связи каждого кабеля в электрическом Интерфейс соответствует стандарту PROFIBUS:

● Порт RS485 электрического интерфейса оснащен защитой от импульсного перенапряжения, с повторяющейся пропускной способностью Ipp = 100A (10/700us, 4kV), в соответствии со стандартом ITU-TK20/21, VDE 0433. ± 15кВ антистатическая Защита. ● RS485 порт электрического интерфейса оснащен самовосстановительной защитой от избыточного тока, так что он может выдерживать непрерывный ток, вызванный напряжением 60 в. ● Две пары оптического интерфейса передачи облегчают формирование автобусных и гибридных оптических сетей. ● Применимое Оптическое волокно: многорежимный 62,5/125 мкм, 50/60 мкм ● Длина волны: 1310 нм ● Мощность излучаемого света:-6 дБм ● Чувствительность приема:-18 дБм ● Расстояние оптической передачи: 0 ~ 4 км ● Оптический интерфейс: соединение ST для стандартной конфигурации, соединения SC и FC являются селективными. ● Электрический интерфейс RS485 и оптический интерфейс оснащены приемным светом и оптическим Интерфейс Оснащен индикатором обрезания волокон. ● Рабочая температура:-40 ~ + 85 ℃ промышленная рабочая температура ● Размер контура 93 мм × 99 мм × 28 мм (длина × ширина × высота), Вес: 210 г ● Установка: установка задней панели, Монтажный винт 2 × M4

IV. Внешняя структура и определение штифта

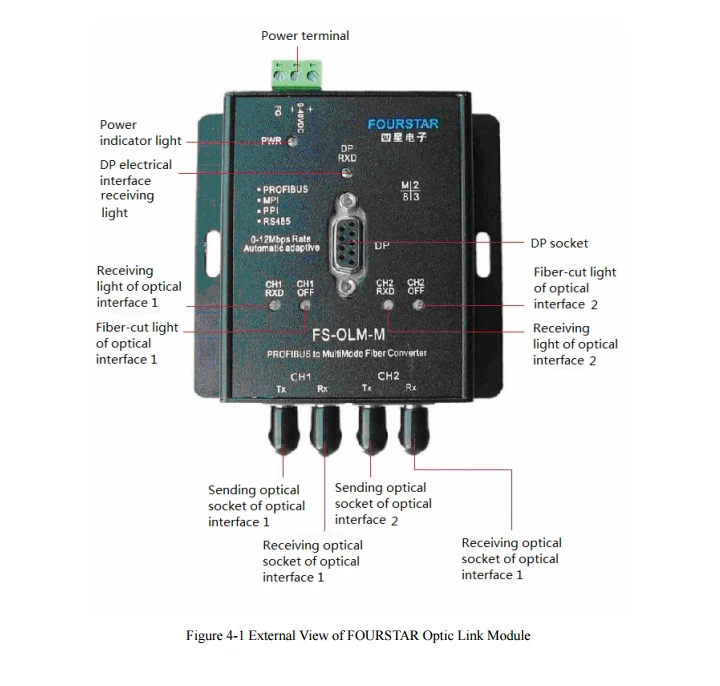

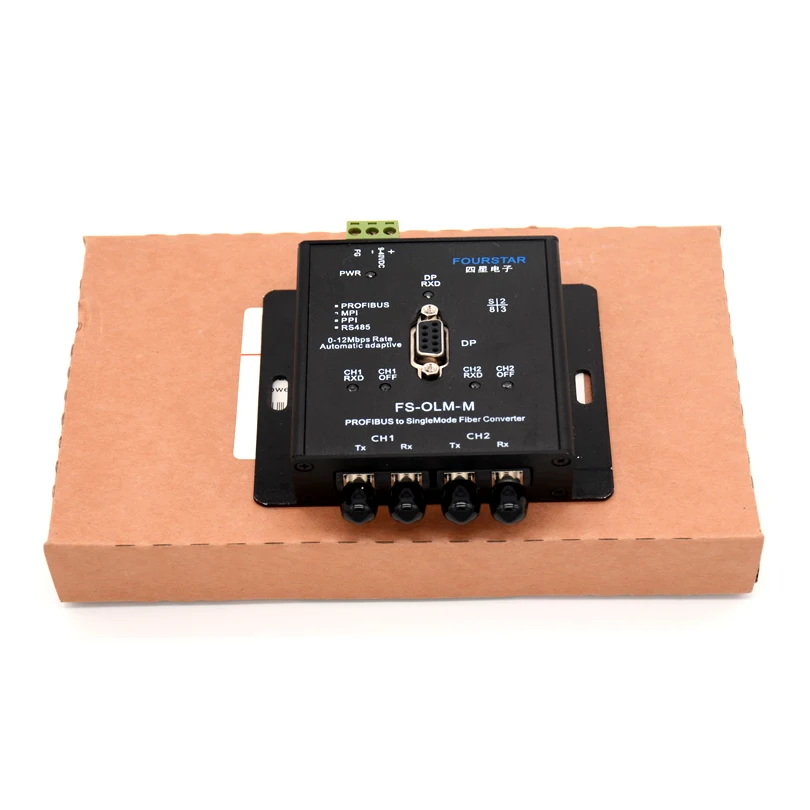

1. Внешняя структура

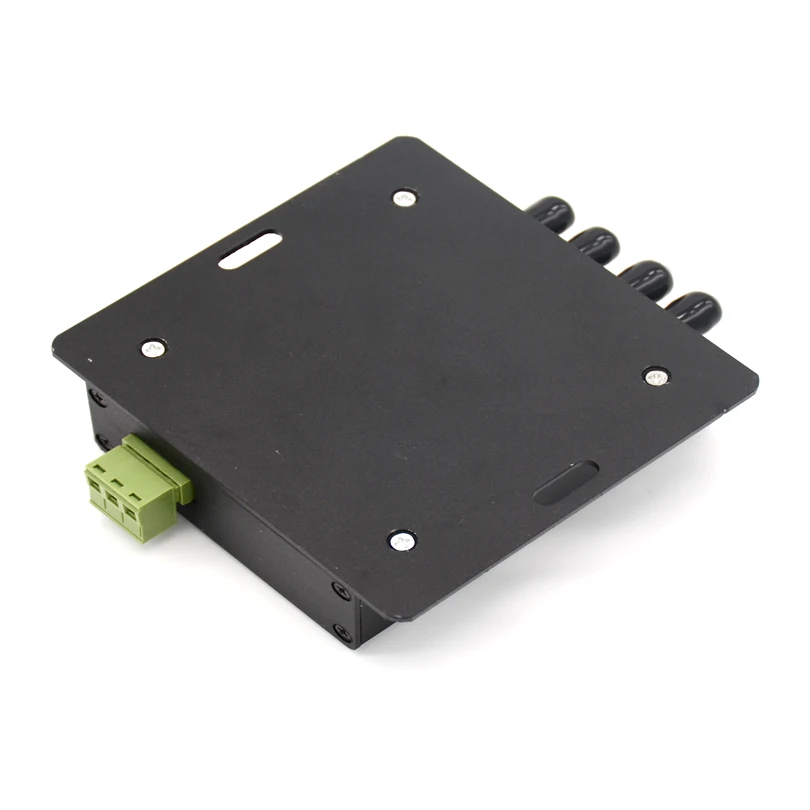

2. Размер крепления:

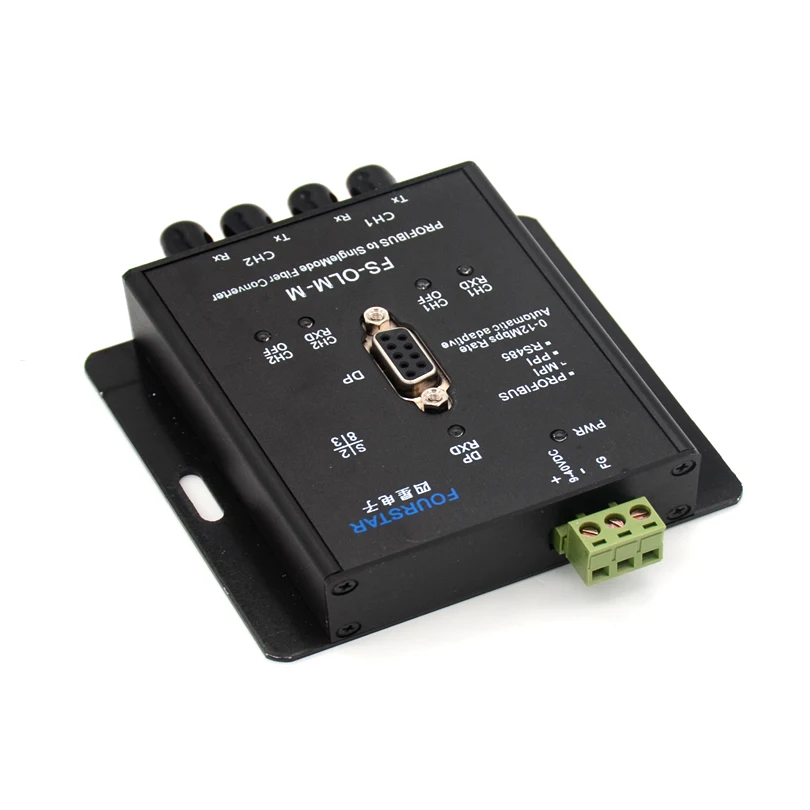

3. Терминал питания: он был оснащен полярностью обратной защиты и защиты от перенапряжения, с входом Напряжение любого напряжения постоянного тока от 9 до 40 В постоянного тока и потребление 1 Вт. Внутри изделия, внешний Питание и Внутренняя схема были изолированы DC/DC изоляционный модуль, так что он может быть подключен к любому оборудованию источник питания без учета помех земли.

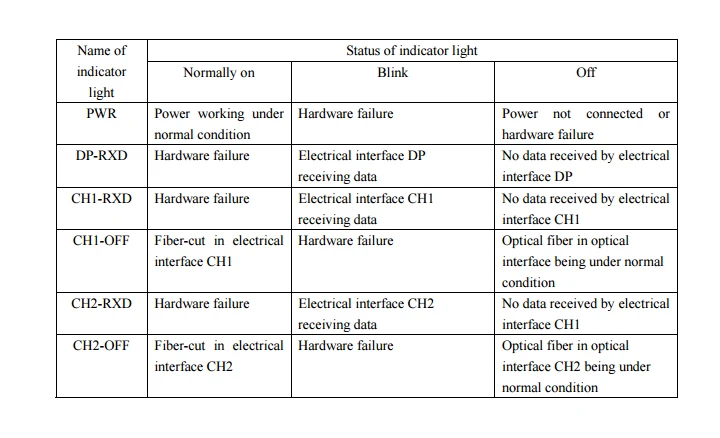

4. Световой индикатор: название и функция светоизлучающих диодов световой индикатор на панели

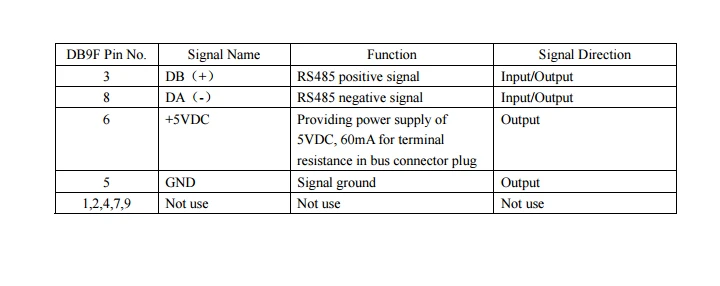

Примечание: Когда волокно отключается или Удаленный модуль выключен, сигнал неисправности должен появиться в шине DP и будет занимать автобус в течение 350 мс. Между тем, необходимо осветить соответствующую светочувствительную или CH2-OFF. 5. Определение сигнала DB9F разъем для PROFIBUS-DP интерфейс: Определение сигнала DB9F (отверстие сиденья) для PROFIBUS Электрический интерфейс, соответствующий стандарту PROFIBUS

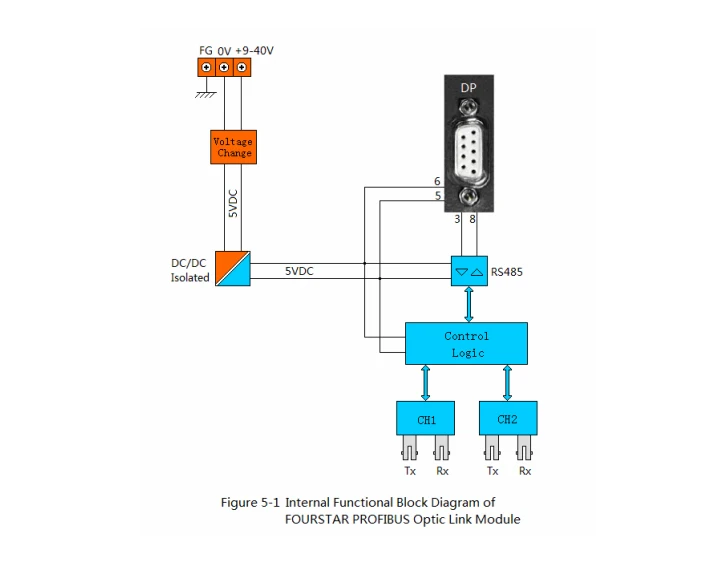

6. оптический интерфейс CH1 и CH2: модуль оптического соединения FOUTSTAR PROFIBUS оснащен двумя парами оптического интерфейса передачи CH1 и CH2, с оптическим интерфейсом передачи Tx и оптическим приемным интерфейсом Rx на каждой паре. Они должны быть соединены с оптическим интерфейсом удаленного модуля в соответствии с принципом приема и отправки, а также отправки и приема. V. Внутренняя функциональная схема блока модуля оптического соединения PROFIBUS

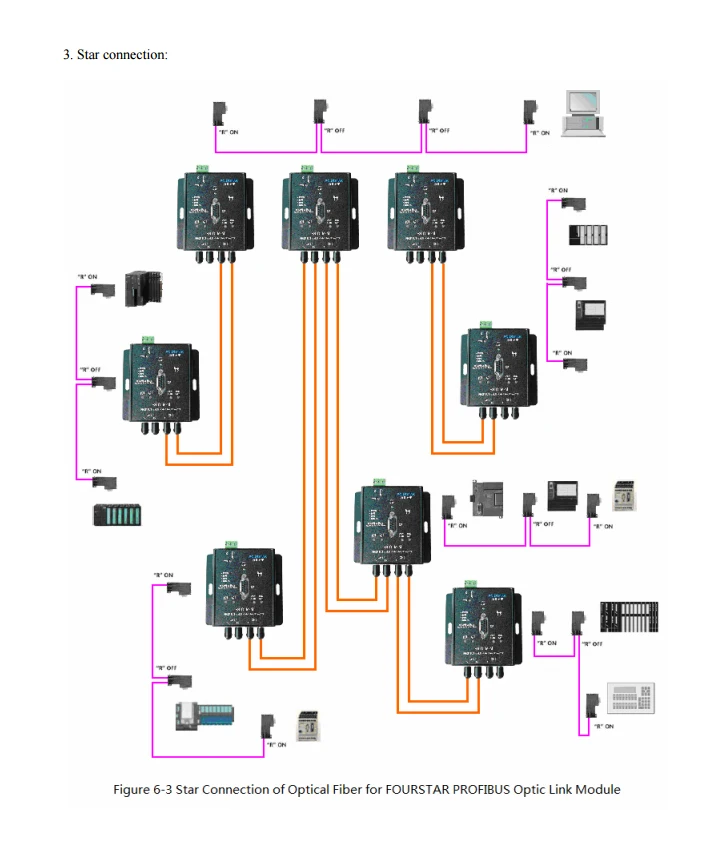

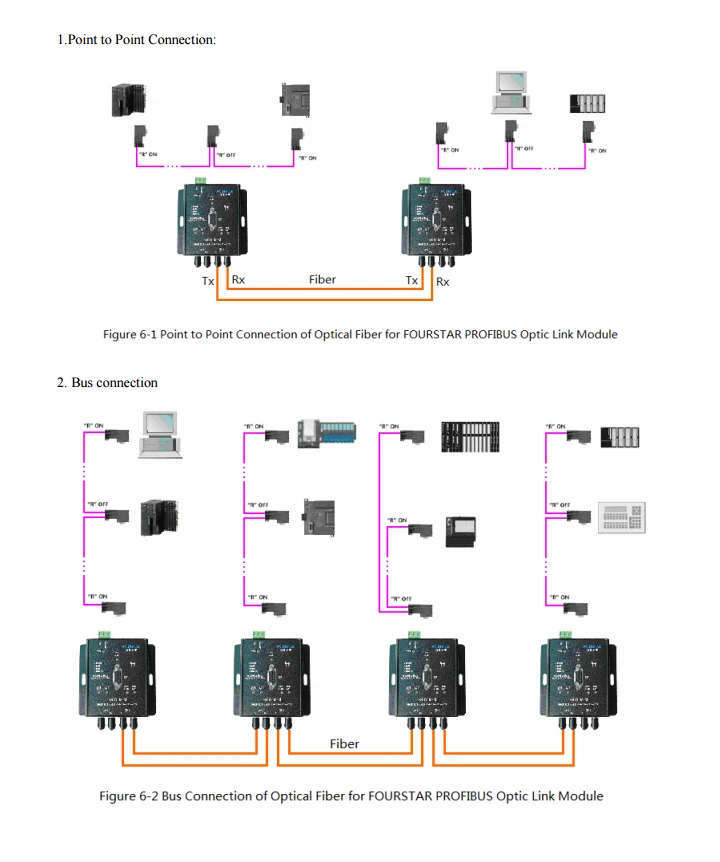

VI. Применение решения модуля оптического соединения PROFIBUS FOURSTAR PROFIBUS модуль оптического соединения отличается простой и гибкой работой, без конфигурации Требуется, а также подключи и играй, которые могут достичь точечного соединения, подключения шины и звездного соединения оптического волокна, а также гибридной сетевой топологической структуры, но не поддерживает избыточность оптической кольцевой сети. См. Следующие различные решения. DP розетки для подключения модуля оптического соединения PROFIBUS и другого оборудования станции на рисунках должны использовать штепсельную вилку разъема шины, и сопротивление клеммы должно быть правильно установлено, чтобы обеспечить отсутствие отключения питания на терминальных станциях. 1. Точка-точка подключения:

VII. Часто задаваемые вопросы

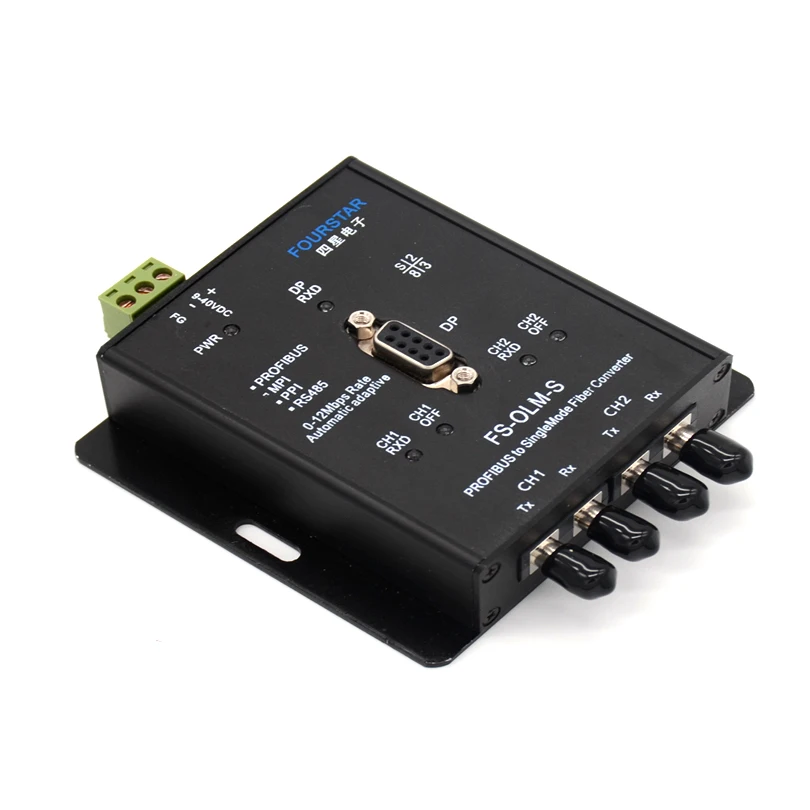

1. Что FS-OLM-M отличается от FS-OLM-S в модуле оптической связи PROFIBUS? FS-OLM-M использует многомодовое Оптическое волокно с максимальным расстоянием оптической передачи 4 км, в то время как FS-OLM-S использует одномодовое Оптическое волокно с максимальным расстоянием оптической передачи 12 км, не используйте неправильные оптические волокна, В противном случае нормальное общение не должно быть достигнуто. Кроме того, другие функции полностью одинаковы. 2. Какое влияние оказывает отключение волокна или отключение питания на модуль удаленной оптической связи во всей сети? При отключении или отключении питания на удаленном модуле оптической связи местный модуль не должен получать оптический сигнал, в это время сигнал об отказе должен возникать в шине DP, который удерживает время автобуса около 350 мс, между тем, должен быть облегчен соответствующий волоконно-отключаемый свет или CH2-OFF, после этого, Автобус должен восстановить свою нормальную связь. 3. В сетевом разделе станция, работающая как терминал, не имеет отключения питания. Почему? Верхняя и нижняя части секций сети PROFIBUS называются терминалами. Для ограничения рефлекса сигнала и искажений сигнала RS485, соединительный кабель должен быть подключен к терминалам A1 и B1 соединителя шины, и сопротивление клеммы на соединителе шины должно быть включено, так что одно сопротивление клеммы 220Ω должно быть подключено к терминальному интерфейсу, кроме того, Один 390Ω вверх резистор и один 390Ω вниз резистор оборудован для обеспечения бесперебойной работы сети. Оба резистора нуждаются в 6 штифтах и 5 штифтах на разъеме DP для обеспечения 5VDC рабочего источника питания. Когда происходит отключение питания на терминальной станции, Нет 5VDC рабочего источника питания может быть предоставлена для вверх и вниз резисторов, которые должны вызвать Аномальная Сетевая связь или Сбой связи. 4. Что делать, если на терминальной станции неизбежно происходит отключение питания? Если Клеммная станция требуется для отключения питания из-за состояния станции, для обеспечения нормальной сетевой связи рекомендуется установить сопротивление активного терминала (и обеспечить отсутствие отключения питания) действовать как терминал для раздела сети. Количество активных терминалов сопротивления компании Siemens составляет 6ES7972-0DA00-0AA0, а модель активного сопротивления терминалов FOURSTAR-PB-TR485. 5. Как подтвердить, может ли вся сеть достичь максимальной скорости связи? Модуль оптического соединения PROFIBUS может образовывать гибридную сеть с разной длиной в сетевом разделе. Максимальная скорость связи, достигаемая всей сетью, зависит от максимального сечения кабельной сети, а не от оптического волокна. Таким образом, для увеличения скорости связи рекомендуется использовать ретранслятор или концентратор, чтобы разделить раздел кабельной сети или использовать модуль оптической связи, чтобы они удовлетворяли ваши требования по скорости. 6. Как достичь высокоскоростной и дистанционной связи PROFIBUS? Когда PROFIBUS находится в высокоскоростной связи, например, со скоростью передачи данных более 3 Мбит/с, Кабель с максимальной длиной 100 метров может использоваться только, оснащенный несколькими повторителями или Концентраторы должны увеличивать задержку сигнала и затраты, а также проблемы с электропитанием и т. д. таким образом, Оптическая передача является лучшим решением для денег, таким как FOURSTAR PROFIBUS optic link module FS-OLM-S и FS-OLM-M.

VII. Информация о заказе

Название продукта: модуль оптической связи PROFIBUS Модель изделия: FS-OLM-M (мультимодовый) или FS-OLM-S (одиночный режим) Заявление: файл обеспечивает руководство для операционной FS-OLM-M (многомодовый) или FS-OLM-S (одномодовый) PROFIBUS модуль оптической связи, однако из-за бума в новой технологии, функция продукта подлежит изменению. FOURSTAR Electronic Technology Co., Ltd оставляет за собой право изменить файл без Примечание.
