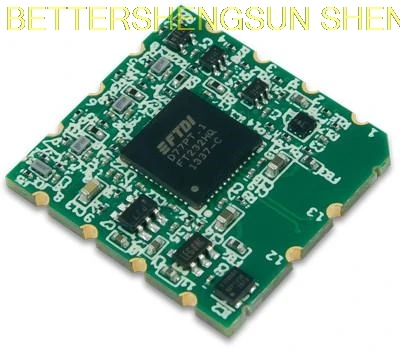

JTAG отладчик JTAG-SMT2 монтажный модуль с USBОбзорБлок совместных испытаний (JTAG) -SMT2-NC является компактным, полным и полностью независимым поверхностным креплением.Программирующий модуль Xilinx field programmable gate массив (FPGA). Доступ к модулю можно получить напрямую.Все инструменты Xilinx включают удары, ChipScope и EDK. Пользователи могут загружать модули непосредственно к целевой плате.И рециркулировать его, как любой другой компонент.В JTAG-SMT2-NC использует 3,3 V основного источника питания и отдельный Vref поставить для того чтобы управлять JTAG сигнала. Все JTAGСигнал Используется высокоскоростной 24 мА трех государственных буферы, благодаря чему сигнала напряжения от 1,8 в до 5 В пост и скорость передачи данных до30 Мбит/сек. Шина JTAG может быть разделена с другими устройствами, которые находятся в высоком сопротивлении в качестве SMT2-NC сигналов.Если не активно движется в процессе программирования. Модуль SMT2-NC сертифицирован через CE и полностью соответствует Европейскому союзу.Соответствует RoHS и инструкции REACH. Маршрутизация модуля отправляет сигналы USB D + (DP) и D- (DM) на колодки, обеспечиваяТип usb-разъема, выбранный системным дизайнером, и его способность позиционировать на системной плате.Малый объем, полный, все функции в одном JTAG Программирование/отладка.Решение для Xilinx FPGAСовместим со всеми инструментами XilinxСовместимость с IEEE 1149,7-2009 class T0 - class T4(Включая 2 линии JTAG)? GPIO pin позволяет отладить процессор сброса программного обеспечения.Ядро платформы Xilinx ZynqОдин 3,3 V источника питания?Независимый Vref приводит JTAG напряжение сигнала; Vref может быть любой.Напряжение между 1,8 V и 5V.Высокоскоростной интерфейс USB2 может быть до JTAG / SPI драйвера автобуса.30 Мбит/сек (частота может быть установлена пользователем)? Решения для программирования SPI (режим 0 и от 2 до 30 Мбит/сек,Режим 1 и режим 3-2 Мбит/сек)Модуль поверхностного монтажа небольшого размера может быть непосредственноЗагрузка целевой платыМаршрутизация USB D + и d-сигналов к подушечкам, тем самым позволяя USB разъемам.Где бы он ни был, он помещается на основной печатной плате.Описание товараJTAG-SMT2-NC имеет все одинаковые функциональные возможности, JTAG-SMT2, но на плате не установлен интерфейс USB. Это позволяет пользователям программного решения устанавливать плату в любом месте в своем собственном дизайне, рекомендуя JTAG-SMT2 относительно края крепления.В JTAG-SMT2-NC, 3,3 V основного источника питания и отдельный Vref источника питания использованы для того чтобы управлять JTAG сигналов. Все сигналы JTAG с помощью высокоскоростной 24-mA три-буфера, обеспечивая скорость шины сигнала напряжения от 1,8 в до 5 В и до 30 Мбит/сек. Шина JTAG может использоваться совместно с другими устройствами, удерживая сигналы JTAG для системы с высоким сопротивлением, за исключением тех случаев, когда она активно управляется во время программирования. Модуль SMT2 CE Полностью совместим с директивой ЕС RoHS и Директивой REACH.Материал поддержкиТаблица данных (PDF)Схематическая схема (PDF)Для всех других материалов:Ресурсный центрБудьте внимательны:Нет необходимости в FPGA досках для Digilent. Этот модуль использует эту функцию в качестве нашего дизайна платы.Особенности:Все те же функции, JTAG-SMT2, но не встроенный usb-разъем.Малый объем, завершить все функциональные JTAG Программирование/отладки решения для Xilinx FPGA.Совместим со всеми инструментами Xilinx.Соответствует стандарту IEEE 1149,7-2009 класс T0 класс совместимости T4 (включая 2 линии JTAG).Пин-код GPIO позволяет отладному программному обеспечению сбросить ядро процессора платформы ускорителя Xilinx ZYNQ.3,3 В один источника питания.Отдельный Vref диски JTAG напряжения сигнала; VREF может быть при напряжениях 1,8 V и 5V.Высокоскоростные сигналы USB2 предназначены для пользователя и могут быть прикреплены к шине JTAG / SPI до 30 Мбит/с (частота устанавливается пользователем).Решение для программирования SPI (режим 0 и от 2 до 30 Мбит/сек, режим 1 и от 3 до 2 Мбит/сек).Модуль поверхностного монтажа небольшого размера может быть непосредственно загружен на целевую пластину.Аналогичные схемы могут использоваться в качестве независимого кабеля программирования в JTAG-HS2.Оценка продукта
