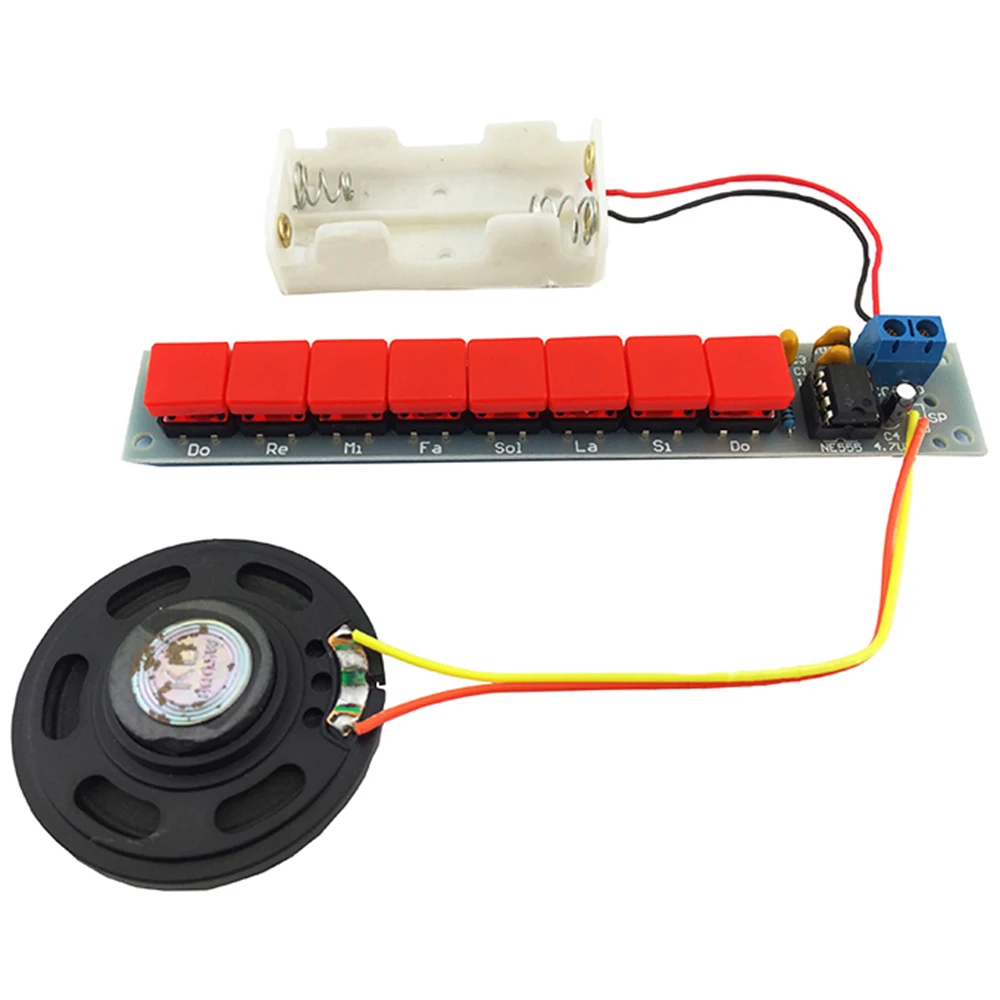

ОNE555:

1. Описание:

Масштаб цепи может производить различные звуки, в то время как разные клавиши соответствуют различным шкалам. Игра электронного органа заключается в использовании пальцев для нажатия разных клавиш для производства различных весов. Принцип заключается в том, что цепь IC555 соединена с осциллятором, частота колебаний которого определяется сопротивлением цепи (R1- R10), поэтому различные звуки будут генерироваться из-за различных клавиш.

Этот DIY продукт должен быть припаян и собран самостоятельно. Если у вас есть какие-либо проблемы или вопросы об этом, пожалуйста, оставьте нам сообщение.

2. Параметры:

1>. Напряжение питания: 3-12 В постоянного тока

2>. Размер печатной платы: длина 13,5 см * ширина 2,2 см

3. Особенности:

1>. Это просто и практично, и потребление энергии невелико, и схема управляется интегральной схемой. Детали немного, и линия проста и ясна.
2>. В процессе отладки понимание принципа цепи будет углублено.

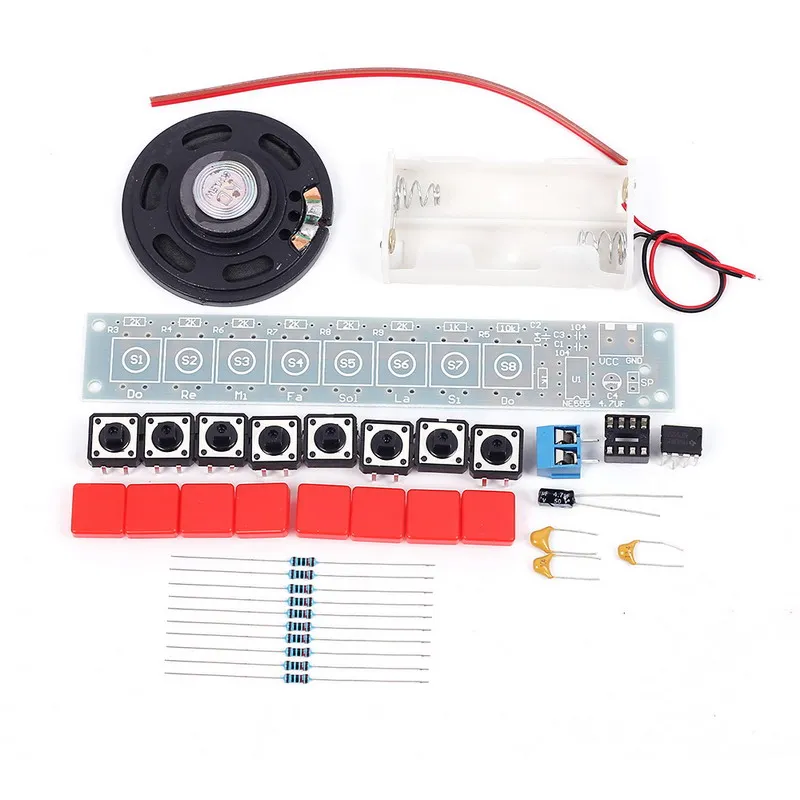

4. Список компонентов:

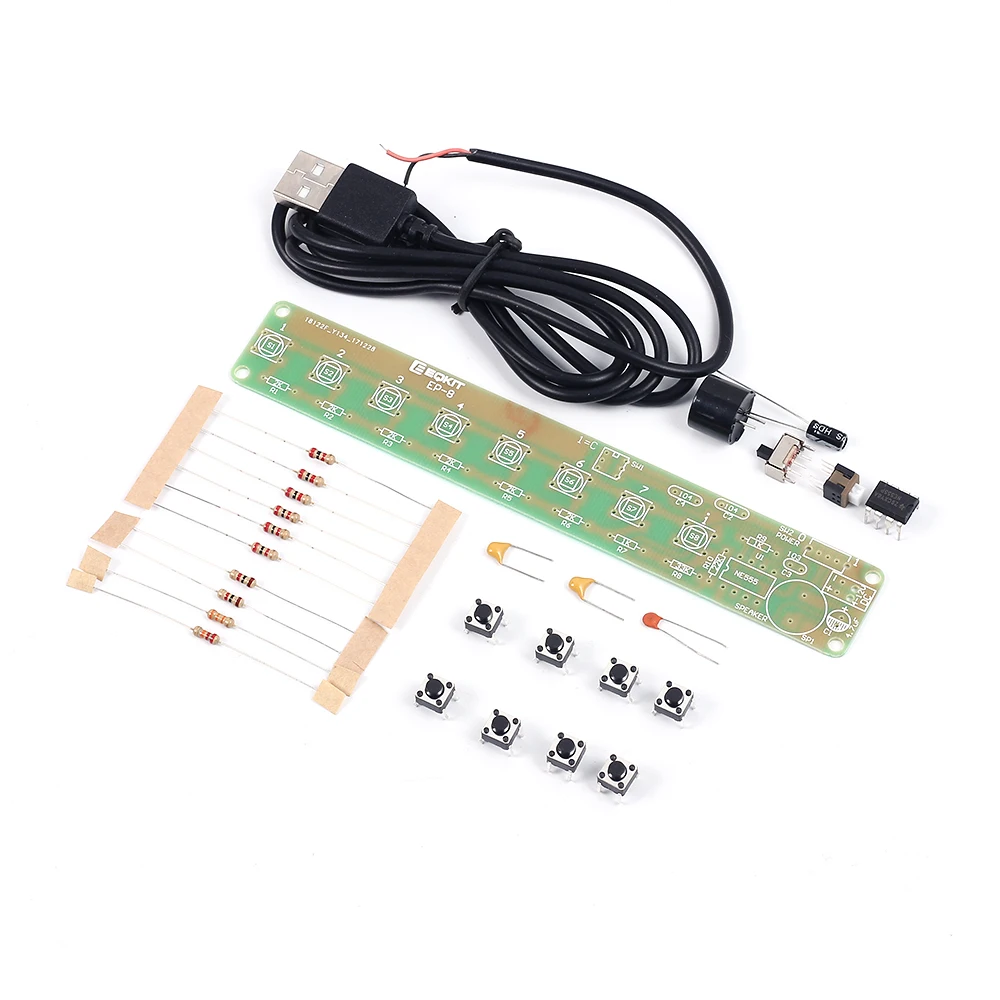

ОEP-8 комплект:

1. Описание:

Простой электронный орган используется для изменения различных входов Сопротивления колебания NE555 нажатием кнопки, так что NE555 может производить различные частоты сигнала, зуммер издает другой звук через Емкостное соединение. Этот набор может производить 16 нот с помощью комбинации клавиш. Высококачественная печатная плата, увеличенный сварочный диск.

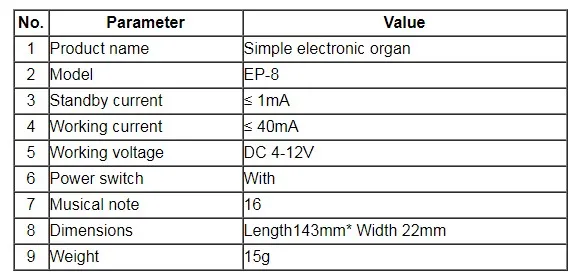

2. Параметры:

3. Установите необходимые инструменты:

1>. Паяльник

2>. Мультиметр

3>. Проволочный припой

4>. Металлическая стойка

5>. Диагональные кусачки

6>. Отвертка

7>. Пинцет для бровей

8>. Длинные плоскогубцы для носоупоров

9>. Оловоотсос

10>. Чистящая губка

11>. Набор отверток

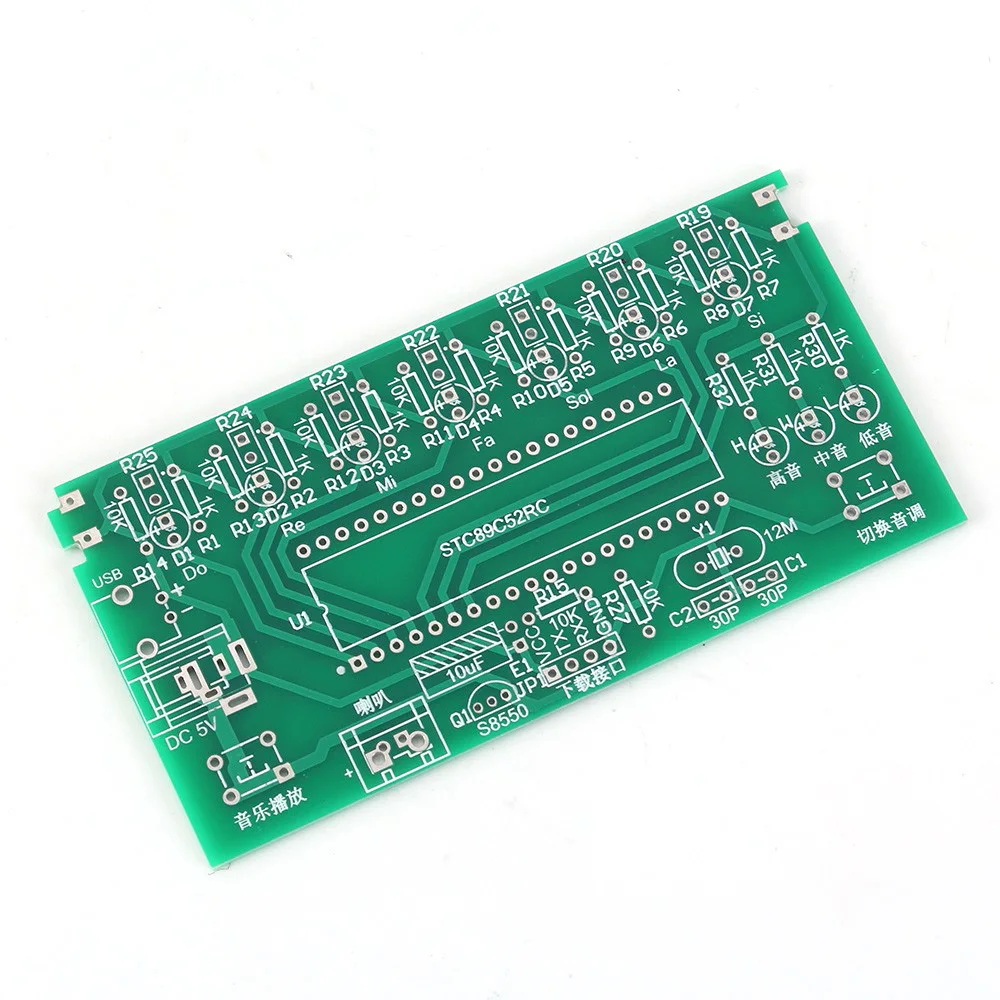

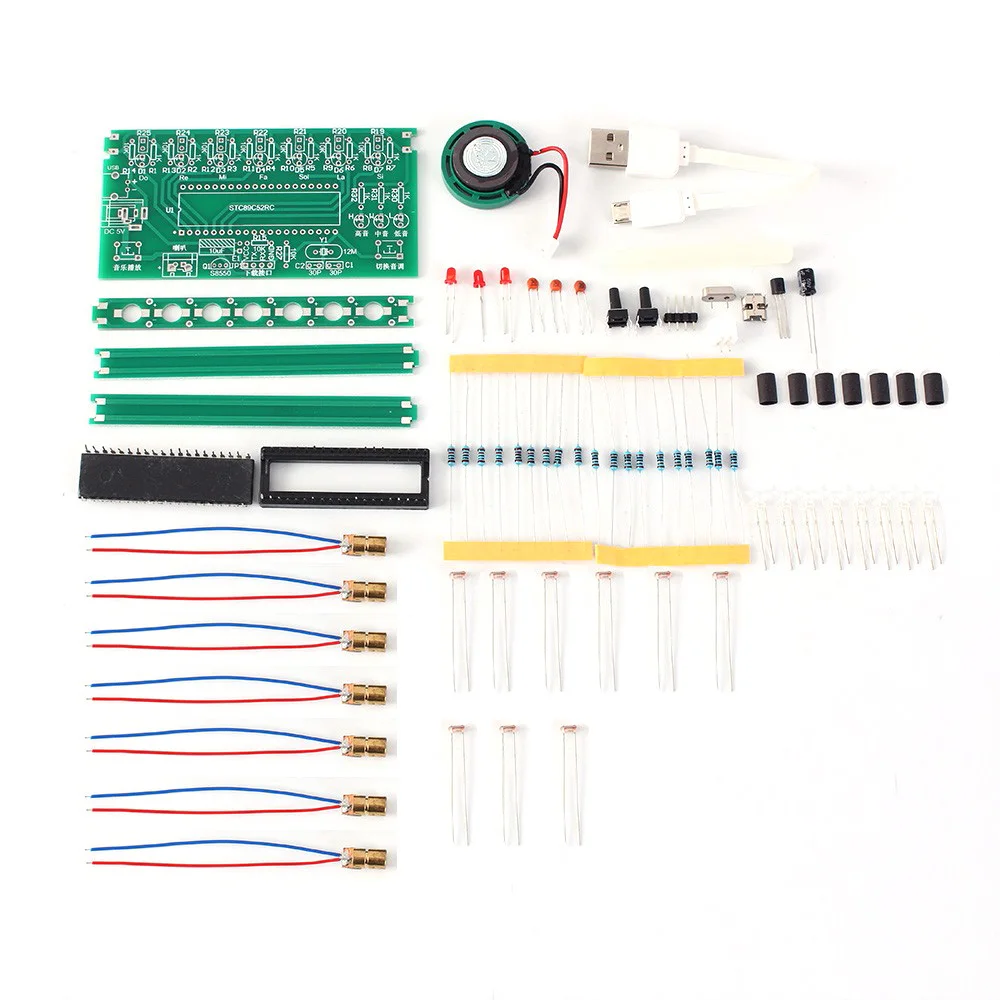

ОC51 MCU лазерный набор:

1. Описание:

Лазерные нити арфы заменяются лазерным лучом. Вы можете воспроизводить лазерный луч как нитку. Каждый луч имеет различный шаг. Это очень креативно для вас, чтобы сделать своими руками.

2. Принцип лазерной арфы:

Пользователю нужно только перемещать луч так, как будто струна перемещена, и мелодию можно воспроизводить. Лазерная арфа состоит из двух частей: фоточувствительного резистора и микрокомпьютера с одним чипом STC89C52. Когда луч, излучаемый лазерной трубкой, заблокирован, вызвано соответствующее светочувствительное сопротивление и генерируются изменения сопротивления. Система из восьми светочувствительные резисторы производит изменение высокого и низкого потенциала и считывает высокие и низкие возможные изменения фоточувствительного сопротивления с помощью одночипного компьютера, И завершает ввод инструкции по эксплуатации. MCU контролирует данные на основе командной информации для передачи данных через последовательный порт, который присваивается p0 ^ 2 порту громкоговорителя и P1 порт водяного фонаря для генерирования соответствующего отклика.
Когда лазер облучен, MCU считывает напряжение фоточувствительного сопротивления, и это низкий уровень в это время. Когда нет лазерного облучения, MCU считывает напряжение фоточувствительного сопротивления, затем он является высоким уровнем. Таким образом, когда светильник лазера экранирован, эффект переключателя может быть произведен в цепи.
Звуковая частота человеческого уха может быть услышана от 20 Гц до 20 кГц, а частота арфы также должна быть в этом диапазоне. Просто разные Примечания имеют собственную фиксированную частоту. Приведенные выше аудио может быть генерируемый 16 бит таймер с 52 один микрокомпьютер чип. Например, стандартный звук арфы-La 440Hz. Из расчета видно, что половина цикла составляет 1136 Mu s. Таким образом, квадратная волна 440 Гц может быть генерирована до тех пор, пока уровень pin будет прыгать в течение половины цикла. После электрического преобразователя элемент (рог), стандартный звук La может быть произведен, и другие Примечания также производятся.

3. Особенности:

1>. Есть в общей сложности 7 струн. Когда струна вырезана, зуммер высылает соответствующий уровень звука.
2>. Когда струна вырезана, светодиодный индикатор горит. Есть в общей сложности 7 светодиодный.
3>. Воспроизводите две части музыки, хранящиеся на кнопках.
4>. Переключение средних и высоких басов.
