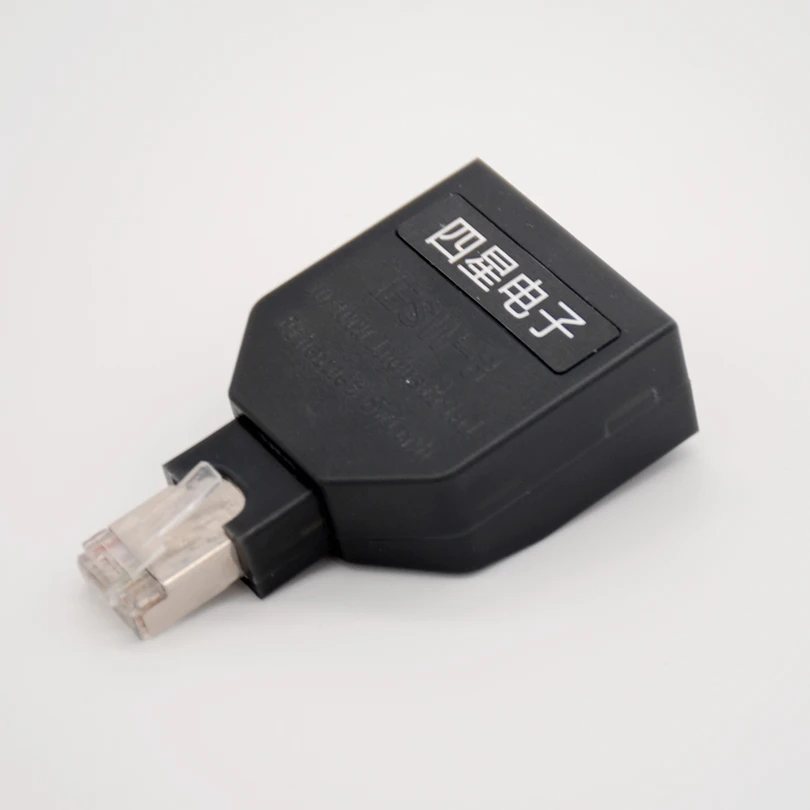

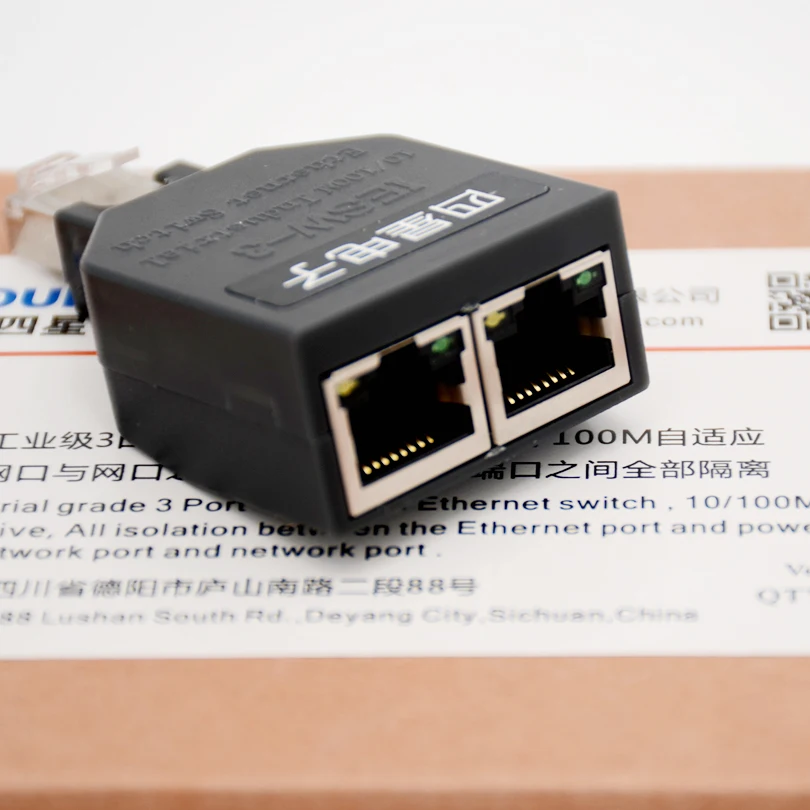

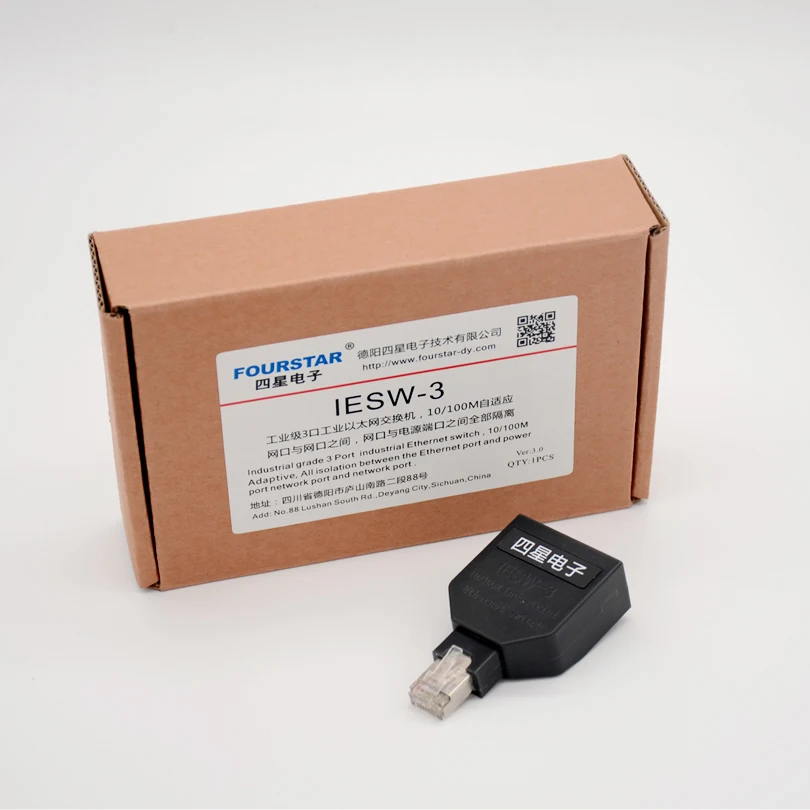

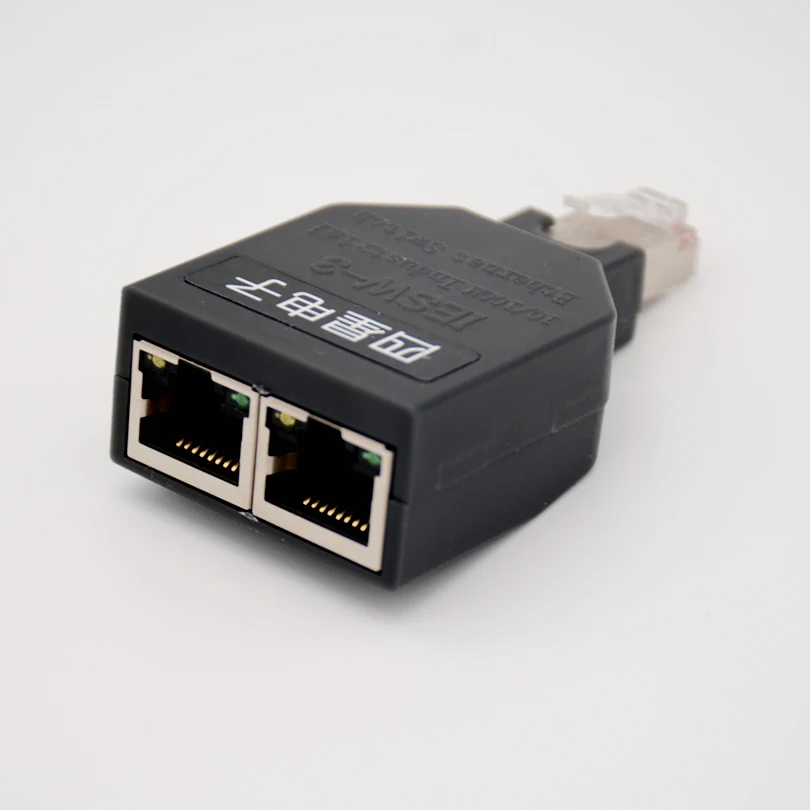

Мини-трехпортовый Промышленный Коммутатор Ethernet Модель продукта: IESW-3

Обзор:

Как мы все знаем, коммутатор Ethernet является звездным Соединенным сетевым компонентом Ethernet, но во многих приложениях, особенно в промышленном управлении, топология подключения типа «рука об руку» по-прежнему широко используется, для которых разработаны многие промышленные устройства Ethernet. В виде двойного сетевого порта. Тем не менее, бесспорно, что есть больше устройств Ethernet только с одним сетевым портом. Чтобы реализовать топологию подключения шины, необходимо добавить переключатель для достижения этого, что обычно требует места установки и положения крепления рельсов. Четырехзвездочная Электроника спроектировала для этой цели «мини-трехпортовый Промышленный Ethernet-коммутатор», также известный как разъем шины Ethernet, сетевой тройник. Только размер Маджонга, непосредственно подключенный к сетевому порту устройства, немедленно расширяет один сетевой порт устройства на два сетевых порта, чтобы реализовать соединение типа шины Ethernet «рука в руку», и не занимает Установочное положение рельса. Совместим с ieeee802.3, 10/100Base-TX промышленный стандарт Ethernet, скорость 10/100 м адаптивный, с подавлением шторма трансляции, с индикаторами состояния порта питания и Ethernet. Сетевые порты, сетевой порт и порт питания изолированы друг от друга, 5 ~ 36VDC Широкий источник напряжения,-20 ~ + 75 °C рабочая температура промышленного класса. Это особенно подходит для установки различных промышленных Ethernet промышленных устройств управления, таких как PLC, HMI, VVVF, DCS и т. Д. С небольшим пространством.

Характеристики продукта и Основные технические параметры:

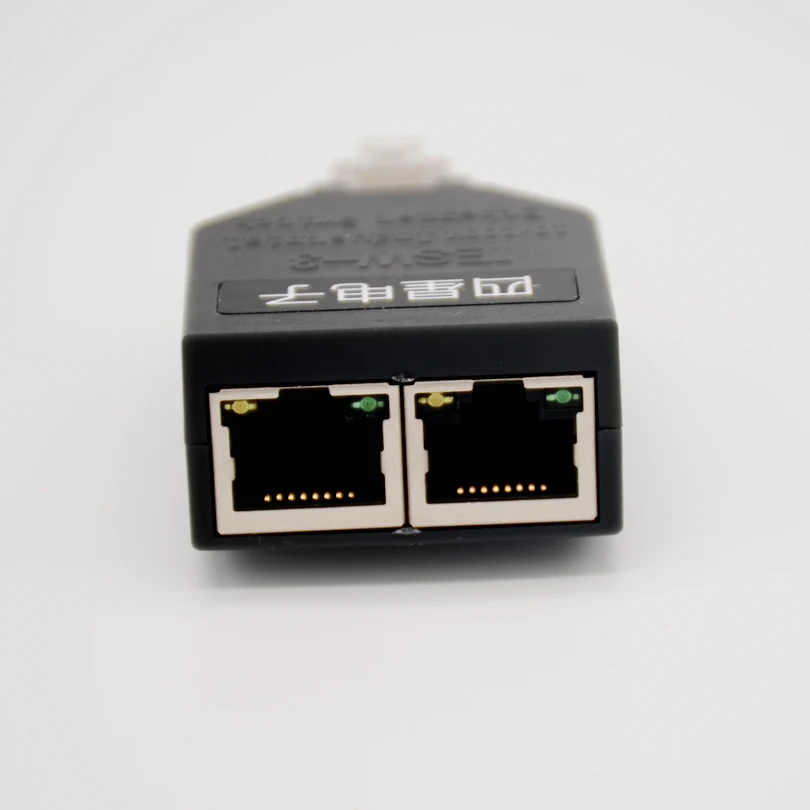

● Напряжение источника питания: 5 ~ 36 В постоянного тока Широкий источник напряжения, потребляемая мощность около 0,5 Вт, может быть непосредственно взята из ближайшего устройства. ● Сетевой порт-порт питания изолирован друг от друга и имеет изоляционное напряжение 1500 Vrms. ● Соответствует стандарту ieeee802.3 10/100Base-TX Ethernet и поддерживает различные промышленные протоколы Ethernet. ● Функция подавления шторма вещания используется для ограничения чрезмерных пакетов, генерируемых штормами сетевого вещания и поддержания нормальной передачи данных. ● Скорость передачи: 10/100 м адаптивный. ● Сетевой порт имеет функцию автоматического перемычки MDI/MDI-X, которая может автоматически адаптироваться к сквозному кабелю и перекрестному кабелю. ● Максимальное расстояние передачи: категория 5 витая пара (Cat.5) 100 метров. ● Имеет индикаторы состояния порта питания и Ethernet. ● Рабочая температура:-20 ~ + 75 °C. ● Размеры: 65 мм × 37 мм × 20 мм (длина × ширина × высота), примерно размер Маджонга. ● Вес: 30 граммов. ● Способ установки: Подключите сетевой порт устройства или подключите IESW-3 к сетевому порту устройства с помощью сетевого кабеля и поместите его в проводной режим.

Форма продукта и описание каждого компонента:

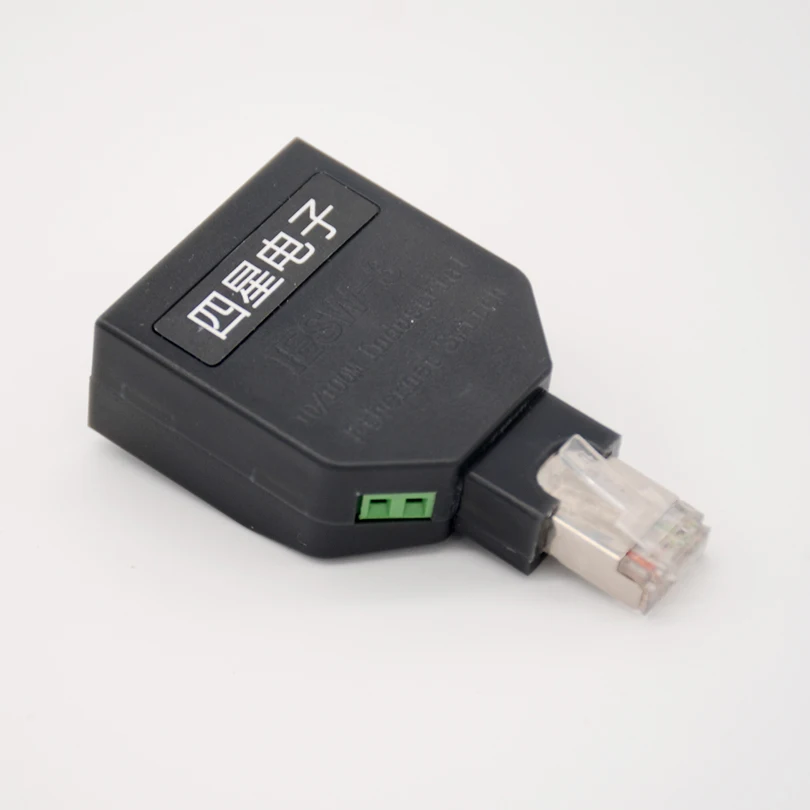

Поскольку сетевой порт и сетевой порт IESW-3 изолированы друг от друга, источник питания изолирован друг от друга, а потребляемая мощность составляет всего 0,5 Вт, рабочий источник питания может быть взят из терминала источника питания постоянного тока любого устройства, не беспокоясь о источнике питания. Проблема и несущая способность, блок питания разработан с обратной защитой источника питания, и источник питания перевернут без повреждений.

Руководство по установке и использованию

Перед установкой IESW-3, пожалуйста, подтвердите, что подключенный сетевой кабель (тип 5 витая пара) не может превышать 100 метров, и используйте экранированный кабель витой пары и экранированный разъем RJ45 в промышленной среде. Щит витой пары подключен к экрану разъема RJ45. Так как сетевой порт имеет функцию автоматического перемычки MDI/MDI-X, можно использовать как прямой кабель, так и перекрестный кабель. IESW-3-это устройство plug-and-play, которое не требует установки. IESW-3 имеет следующие два способа установки: 1. подключите непосредственно к сетевому порту устройства и немедленно разверните один сетевой порт устройства на два сетевых порта для реализации топологии подключения шины Ethernet «рука об руку», как показано на следующем рисунке.

2. используйте коммерчески доступный сетевой кабель «Мама и женщина» для подключения IESW-3 и сетевого порта устройства, и разместите IESW-3 в слоте для wireway, не занимая никакого места для установки в шкафу управления. Как показано ниже.
