Прибор основан на принципе onLCResonance, точные вычисления с высокоскоростным микроконтроллером, может измерять небольшую емкость индуктивности 1uhless than1pF, самое главное-это характеристики прибора. особенно подходит для микроволнового производства импульсного силового трансформатора, измерения индуктивности.

Четыре режима измерения (LCModular):

1. ..... Образец. Емкость (0.01pf-10 мкФ).

2. ..... LPattern. Индуктивность (0.001uh-100mh).

3. hlPattern ...... большая индуктивность (0,001 mH-100 ч)

4. hcPattern ...... большая емкость (1uf-100mf)

Все стенды автоматические, они очень удобны в использовании.. таким образом, LC100-ANo зависимости от диапазона измерений и точности, он может полностью заменить любой вид индуктивности и емкости на рыночные измерительные приборы. цифровой мост с параметрами производительности, это экономически эффективный инструмент..

Технические параметры:

Описание структуры:

Общая карта эффекта. при использовании вы можете использовать микропроводные подключения к компьютерному источнику питания для тестирования, если у пользователя есть разъем oneUSBPlug или dc5vадаптер питания, также может быть непосредственно подключен к зарядному устройству мобильного телефона с питанием от инструмента.. особое внимание: Если вы используете адаптер штепсельной вилки постоянного тока, пожалуйста, подтвердите, что отверстие полюса, периферийное отрицательное, микроминиполярность ошибок для интерфейсов.

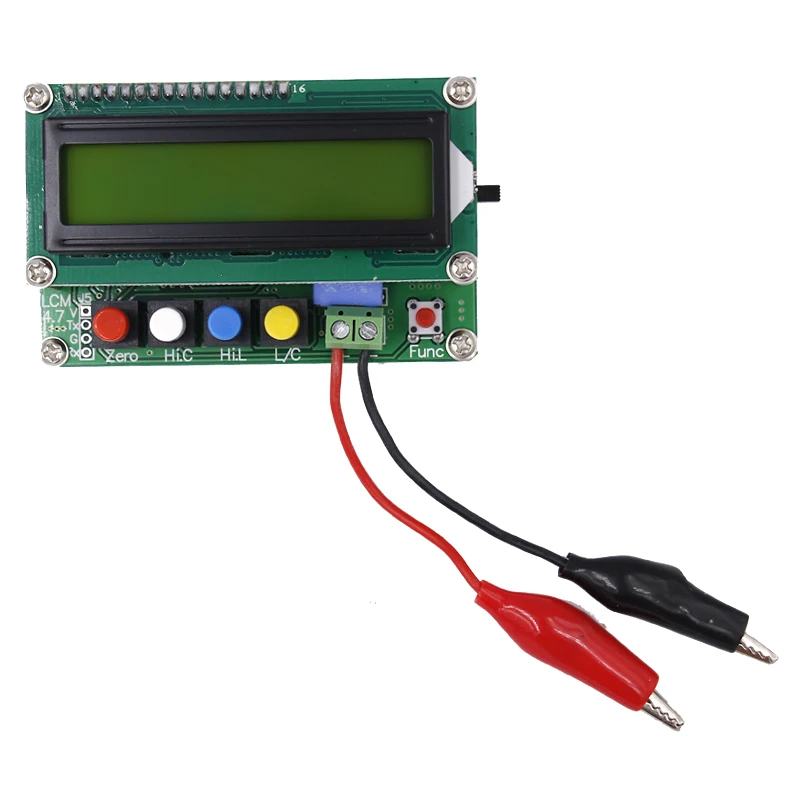

Структура инструмента:

Кнопка, Share5individual, кнопка «сброс» 0 «HC», большая емкость, индуктивность, выбор «HL», «аккредитив» и черные кнопки расширения. HC, HLandL/CThe choice-самоблокирующийся, пресс-релиз is1, 0, xпредставляющий любую функцию, см. Таблицу ниже.:

Использование:

1. Подключите computerUSBAs блок питания и переключатель тестер.

2. Выбор узоров на основе проверяемых элементов, селективного измерения индуктивности, емкости, индуктивности или емкости, HC HL, открытого состояния измерительного терминала, видимого с экрана:

Измерение индуктивности 0.000uh LX:

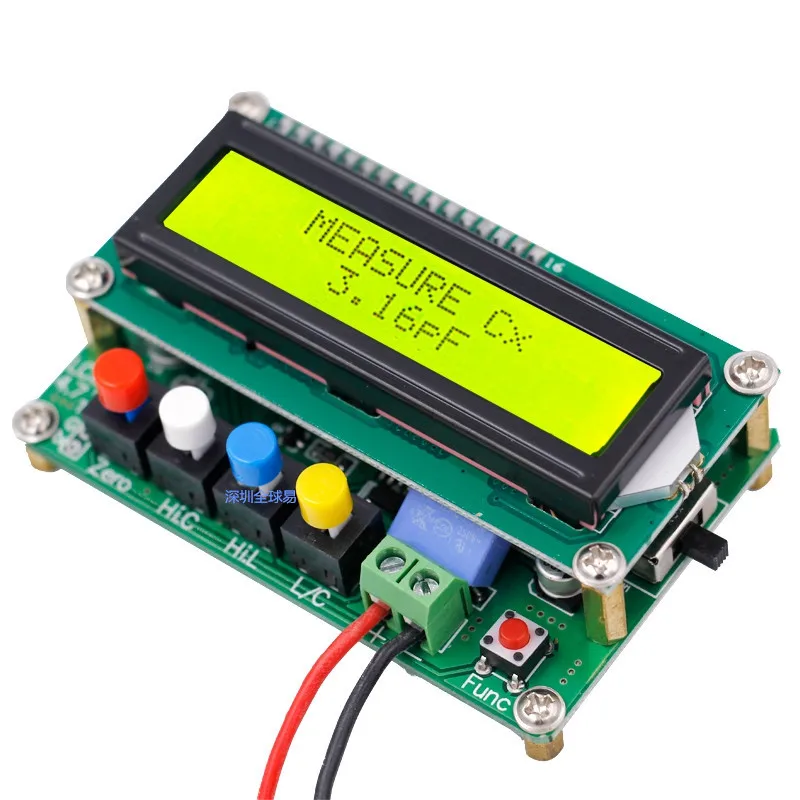

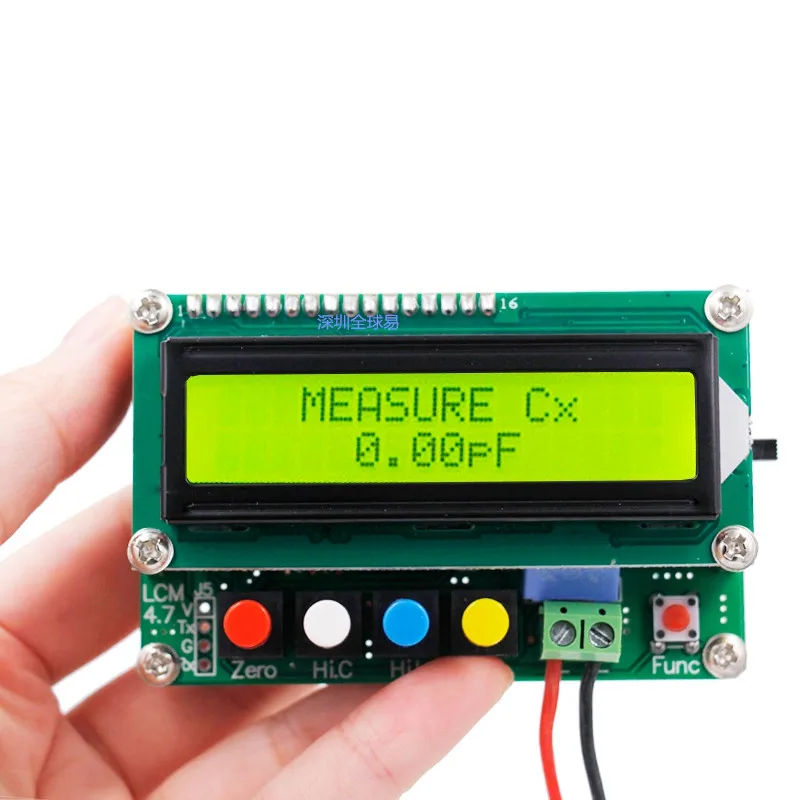

Емкостной дисплей: measureCX 0.00pf

Результаты показывают, что: большие измерения индуктивности 0,000mh

Измерение большой емкости показывает, что: HL 0,00 мкФ

3. Из-за того, что принципы измерения toHCDocument отличаются, в первую очередь, разработано следующее. LX, CXandHLThree Режимы работы:

В трех режимах требования к нулевой регулировке измерений. Методы основаны на различной индуктивности и емкости.

Откройте состояние на терминале cxpattern, нажмите кнопку «reset», экранный дисплей «Set up… OK» после запуска, экранный дисплей «Timeline» 0.00pf; HLandLXPattern, терминал короткого замыкания, нажмите кнопку «reset», экранный дисплей «Set up… OK» после запуска, экран должен отображаться «0.000mh» и «0.000uh» после, начало отображения «за пределами сферы применения!». затем вы можете проверить тестер подключения индуктивности..

Результаты измерений показывают, что нажатие функциональных клавиш является черным., ток тестовой частоты будет отображаться.

4. stayHCDocuments, убедитесь, что емкость полностью разряжена для измерения. затем красный тестовый конденсатор отрицательного полюса, черный тестовый хомут конденсатор анода, прочитайте результаты испытаний экрана дисплея. обратите внимание, что измерение большой емкости (Exceed10mf), время тестирования может превысить 1 секунду, чем дольше время тестирования is100mfемкостность, about7-8Result секунд назад.

Вопросы, требующие внимания:

1. Измерение HCMode электролитический конденсатор, обратите внимание, что Полярность Отрицательная., красный черный.

2. Если в измерениях display0, иногда требуется ноль. Это может быть отрицательным уклоном., но это не показывает отрицательного.

3. Строго запрещено нажимать кнопку возврата к нулю при тестировании элемента терминала. Эта операция приведет к неправильным результатам.

4. Сброс конденсаторов без тестирования строго запрещен, в противном случае это может привести к повреждению.

5. Use5VAdapter модуль питания, обеспечивает отрицательную полярность», в противном случае модуль будет поврежден.
