Универсальная сетевая клемма LonWorks, руководство пользователя модель изделия: LON-TR03

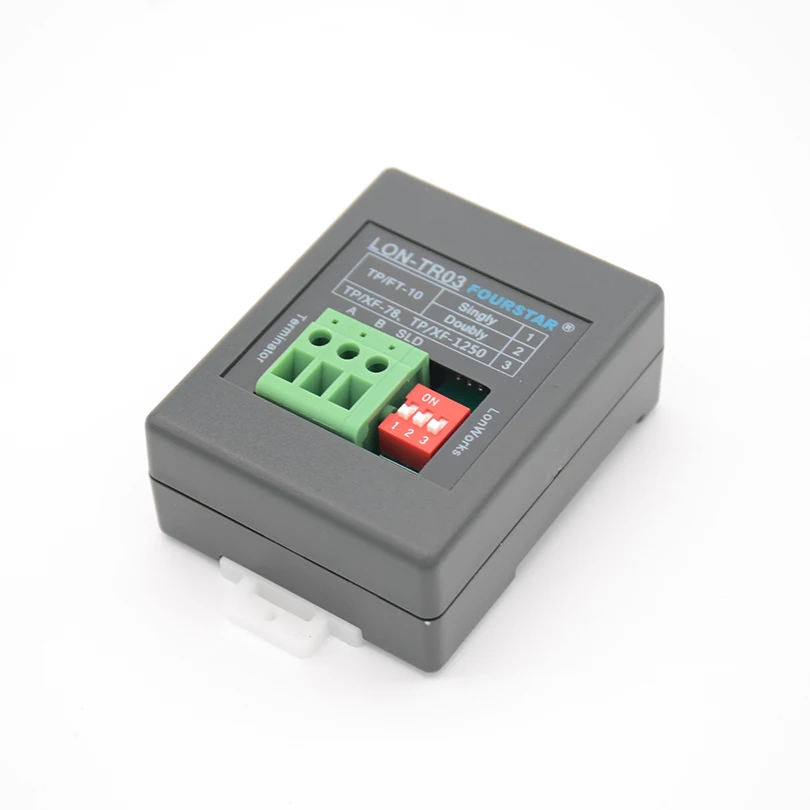

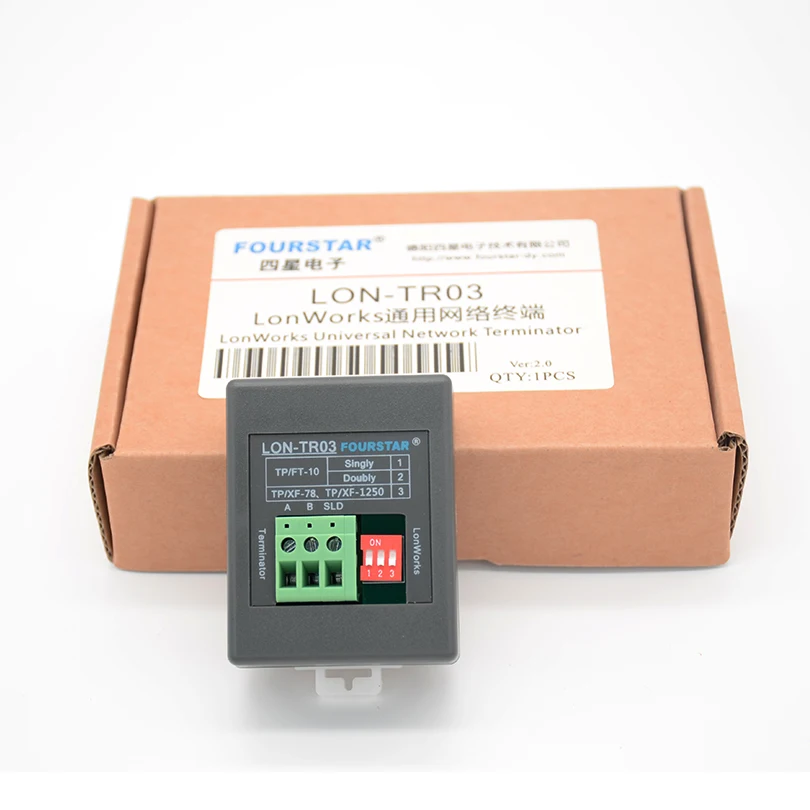

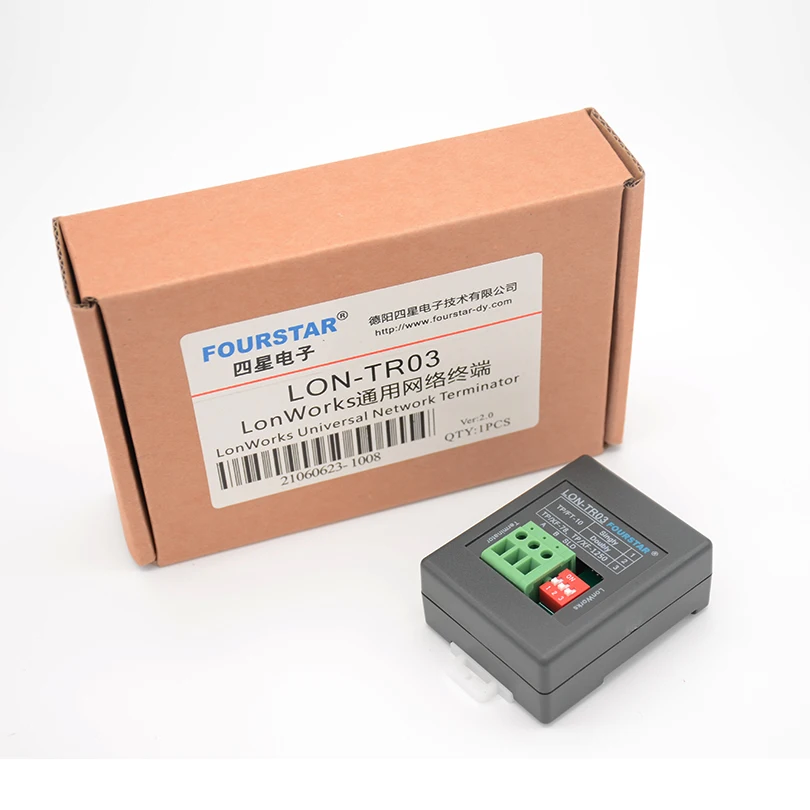

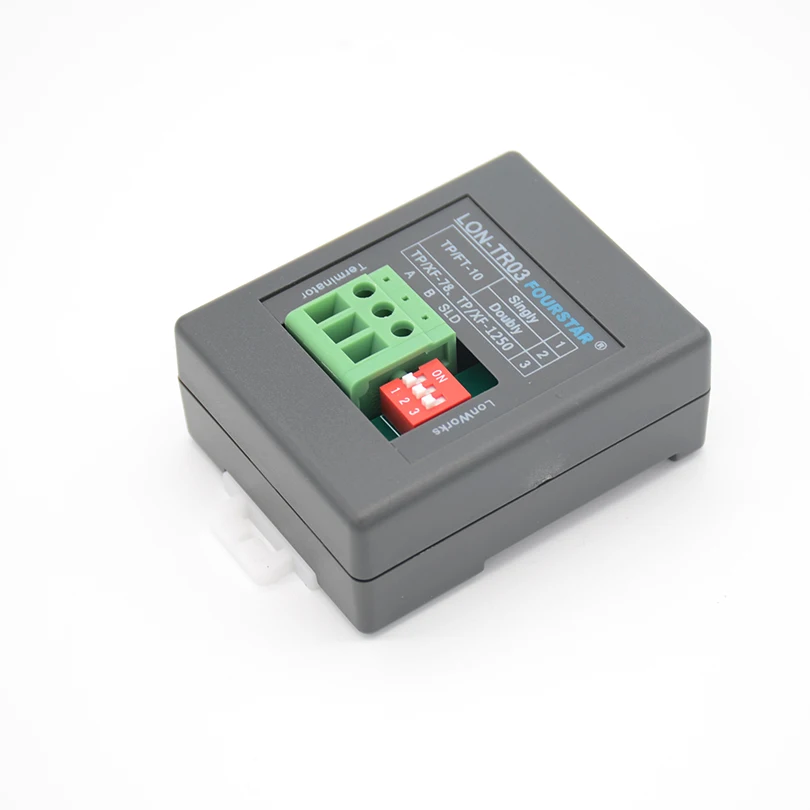

Matcher сетевых терминалов LonWorks, широко известный как резистор разделения сети, является Терминатором сетевого сигнала, предназначенным для подавления отражения сигнала при передаче сигналов витыми парами, вызывая искажения формы волны и ошибки связи. Это необходимый сетевой элемент, обеспечивающий надёжную связь с сетью LonWorks. Универсальный оконечного устройства сети matcher LON-TR03 из четыре звезды электроники является универсальным терминал matcher предназначен для LonWorks сети. Подходит для трансиверов TP/FT-10, TP/XF-78, TP/XF-1250. Топология сети позволяет избежать отражения сигнала в сети, уменьшить уровень шума в связи, увеличить производительность сети, повысить надежность сети и подавить ошибки в пакетах, что может значительно улучшить и улучшить производительность сети в течение длительного времени.

Особенности и технические характеристики

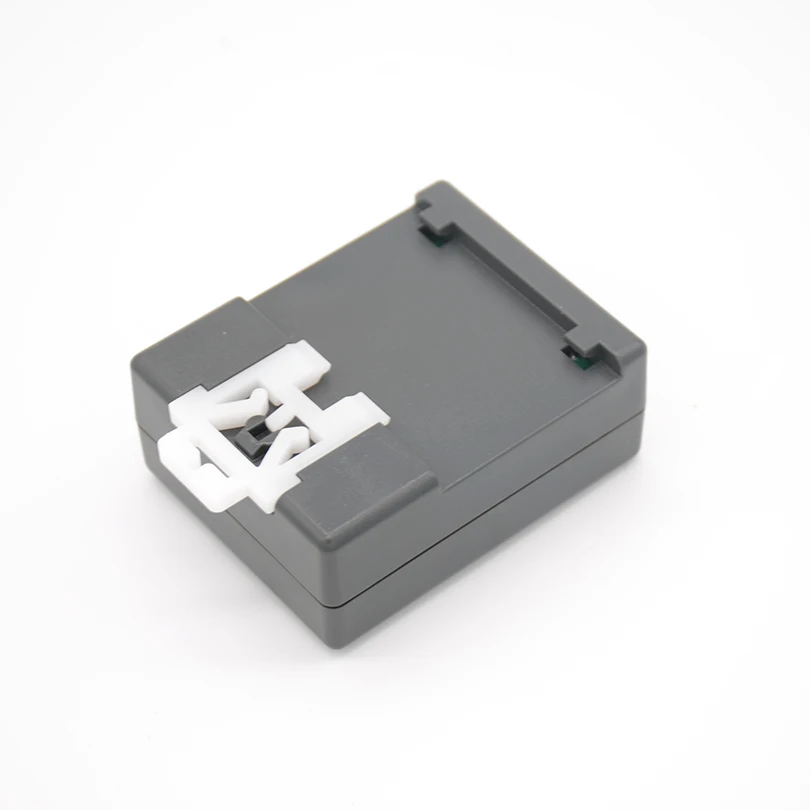

● Соответствует стандарту LonMark. Подавление отражения сигнала, уменьшение шума связи, увеличение объема сети и повышение надежности сети. ● Подходит для трансиверов TP/FT-10, TP/XF-78, TP/XF-1250 с несколькими витыми парными трансиверами и топологией сети. ● DIP-переключатель выбирает Тип сети LonWorks; Интерфейс подключения: клеммный блок, без полярности. ● Тип витой пары: Belden8471 рекомендуется. ● Питание не требуется. ● Уровень защиты: IP20. ● Рабочая температура: от-40 до + 85 °C. ● Размеры: 65 мм × 51 мм × 26 мм (длина × ширина × высота), вес: 40 граммов. ● Способ установки: DIN35mm стандартная рельсовая установка. LON-TR03 Универсальный LonWorks Сетевой терминал matcher не требует источника питания. Подключается к сети, используя клеммные блоки. Во время установки DIP-переключатель должен быть установлен в соответствии с топологией сети и/или типом приемопередатчика.

Для некоторых продуктов LonWorks используется интерфейс RS485 для приемопередатчиков. Для этой сети RS485 в качестве выходных резисторов обычно используется резистор 120 Ом. Для повышения надежности сети могут использоваться четырехзвездочные электронные резисторы или активные резисторы Siemens.

Инструкции

1. Топология свободной сети TP/FT-10: Топология свободной сети TP/FT-10 использует Одноконтурный выключатель, чтобы набрать DIP-переключатель 1 в положение ON, который может образовать Одноконтурный тип шины, star, кольцевая и гибридная топология сети, каждый сегментный кабель (шина и ветки) Сумма длин составляет до 500 метров, а максимальное количество узлов-64.

2. Топология сетевой шины TP/FT-10:

Для топологии сетевой шины TP/FT-10 требуется два выхода сети, И DIP-переключатель 2 устанавливается на положение ON, чтобы создать топологию двухконечной шины с максимальной длиной кабеля 2700 м и максимум 64 узлами.

3. Топология сети TP/XF-78, TP/XF-1250:

Сети TP/XF-78 и TP/XF-1250 представляют собой топологию типа шины с двумя клеммами. Для установки DIP-переключателя 3 в положение ON необходимо использовать две сети. Максимальная длина кабеля TP/XF-78 сеть является 1400. Максимальное количество узлов-64; Максимальная длина кабеля сети TP/XF-1250-130 метров, а максимальное количество узлов-64.

Если длина или количество кабелей сети превышает диапазон, указанный в стандарте LonWorks, для расширения или разделения сетевой шины требуется ретранслятор или концентратор, такие как Масштабируемая LonWorks втулка ретранслятора FS-LON-RPT из четыре звезды электроники; Передача на дальние расстояния или анти-помех и анти-молния, Вы можете использовать LonWorks волокна Ссылка адаптер FO2-LON-S из четыре звезды электроники.
