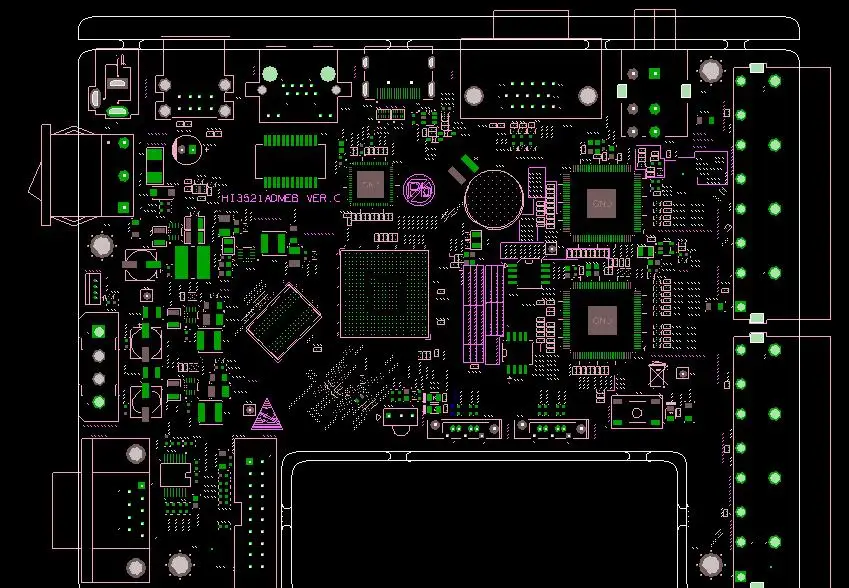

Для схематической Схемы печатной платы SDK отправленной системой разработки Hi3521A

Для схематической Схемы печатной платы SDK отправленной системой разработки Hi3521A

Новое поступлениеПосмотреть больше вариантов
Больше продуктов

• Hess Hi3516DV300 Совет по развитию отправка макетной платы соответствующий PCB и принцип схема отправить SDKПокупайте сразу
• Покупайте сразу
• Hess HI3518e плата разработки HI3518EV200 стандарт GPIO три серии порт доставка RTSP RTMP Специальная ценаПокупайте сразу

• Панорамная AI of dreamheith Hi3559A основная плата hi3559A модуль поддерживает кодирование H264 H265Покупайте сразу
• Плата разработки dreamhead Hi3559A panoramic AI поддерживает кодировку H264H265 с четырьмя объективамиПокупайте сразу
• Hess hi 3518 ev200 макетная плата EMMC с BT1120 BT656 Mipi интерфейс ЖК-интерфейсПокупайте сразу

• Hess Hi3516AV200 Development Board отправляет SDK Development Board, соответствующий PCB и схематической схемеПокупайте сразу
• Схематическая схема SDK PCB, отправленная Hi3521A макетной платой Haisi original factoryПокупайте сразу
• Hess Hi3520D V300 Development Board NVP6124 отправляет SDK Development Board, соответствующий PCB и схематической схемеПокупайте сразу

• DreamHaise бинокулярная доска для разработки Hi3559A панорамный AI поддерживает H 264 H 265 кодированный бинокулярный принцип диаграммыПокупайте сразу
• Схематическая схема SDK PCB, отправленная Hi3531A макетной платой от оригинального завода HaisiПокупайте сразу
• Схематическая схема SDK PCB, отправленная Hi3531D development board от Haisi original factoryПокупайте сразу

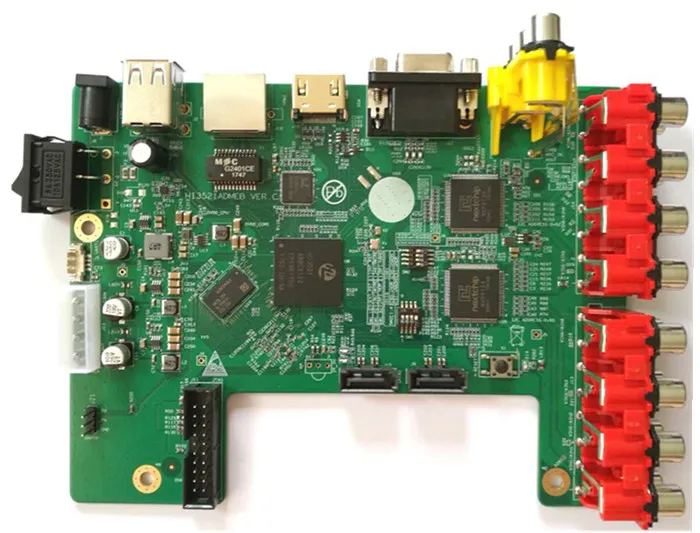

Haisi оригинальный завод совет по разработке

Основные функции
Ядро процессора
ARM Cortex A7Max. 1,1 ГГц
_ 32KB L1 I-Cache, 32KB L1 D-Cache
_ 128KB L2 Кэш
Поддержка неон/СПП
Многопротокол кодирования и декодирования видео
H.264 Базовый/основной/высокий уровень профиля 4,2 кодирование и декодирование
MJPEG/JPEG базовое кодирование и декодирование
Видео кодек обработки
H.264 и JPEG многопотоковый кодек Производительность:
И минус;4x1080p30fpsH.264 кодирования+ 4xCIF30fpsH.264 кодирования
+ 1x1080p30fpsH.264 декодирования+ 4x1080p2fpsJPEG издание
Код
И минус;8x720p30fpsH.264 кодирования+ 8xCIF30fpsH.264 кодирования
+ 4x720p30fpsH.264 декодирования+ 8x720p2fpsJPEG кодирования
И минус;16x960H30fpsH.264 кодирования+ 16xCIF30fpsЧасть H.264
Код+ 4x960H30fpsH.264 декодирования+ 16x960H2fpsJPEG
Код
И минус;16xD130fpsH.264 кодирования+ 16xCIF30fpsH.264 кодирования
+ 8xD130fpsH.264 декодирования+ 16xD12fpsJPEG кодирования
И минус;5x1080p30fpsH.264 декодирования
И минус;10x720p30fpsH.264 декодирования
И минус;4x720p30fpsJPEG декодирование
Поддержка контроля скорости CBR/VBR, 16 кбит/с ~ 40 Мбит/с
Поддержка фиксированной QP
Кодированная частота кадров поддерживает 1/16 кадров в секунду до полной частоты кадров
Поддержка области интересов (ROI) кодирование
Поддержка цветопередачи до серого
Интеллигентая (ый) Видео анализа
Интегрированный Интеллектуальный анализ ускорения двигателя для поддержки интеллектуального обнаружения движения и защиты периметра
Различные интеллектуальные аналитические приложения, такие как вентилятор, видео Диагностика и так далее
Видео и Графика обработки
Поддержка de-interlace, заточка, 3D denoising, динамическое усиление контрастности,
Предварительная и постобработка обработки мозаики
Поддержка защиты от мерцания для видео и графического выхода
Поддержка 1/8-16x масштабирования видео
Поддержка 1/2-2x масштабирования графики
Поддерживает четыре прикуса областях
Поддержка 8 слоев OSD
Аудио кодек
Оборудование реализует многопротокол аудио кодирования, поддерживает ADPCM, G.711, и
G.726
Программное обеспечение для реализации многопротокол аудио кодирования и декодирования
Безопасность двигателя
Аппаратная реализация алгоритмов шифрования и дешифрования AES/DES/3DES
Видео-интерфейс
Видео Вход Интерфейс
_ Поддержки 4, 8 бит интерфейс или 2 16 бит интерфейс
_ Каждые 8 бит интерфейс поддерживает 108/144 МГц 4-полосная D1/960 ч, время, с мультиплексированием с разделением по длине

Вход, поддержка 16xD 1/16x960H видео вход в реальном времени
_ Каждые 8 бит интерфейс поддерживает 144/148.5 МГц 2-полосная 720p времени с мультиплексированием с разделением по длине передачи
Запись и поддержка8x720p30fpsВидео вход в реальном времени
_ Каждые 8 бит интерфейс поддерживает 144/148.5 МГц dual-край забора для 4 канала
Мультиплексирующий вход с временным делением 720p, полная поддержка16x720p30fpsОтслеживание Местоположения в реальном времени
Входной сигнал
Каждые 8 бит интерфейс поддерживает 148,5 МГц BT.1120 Y/C Режим интерполяции вход
Запись и поддержка4x1080p30fpsВидео вход в реальном времени
Каждые 8 бит интерфейс поддерживает два пути через 148,5 МГц dual-край забора
Мультиплексирующий вход с временным делением 1080p, полная поддержка8x1080p30fpsПросмотра в режиме реального времени
Частота входного сигнала
Интерфейс _ 16 бит поддерживает стандартный режим 148,5 МГц BT.1120, поддерживает
1x1080p60fpsВидео вход в реальном времени
Видео Выходной интерфейс
Поддержка HDMI 1,4 + VGA + CVBS мульти-видео выход;
_ HDMI и VGA homologic выход
_ HDMI/VGA поддержка максимального разрешения1080p60fps
Обеспечивает графический слой высокой четкости и четкий графический слой в формате
ARGB1555, ARGB8888 настраивается
_ Обеспечить слой аппаратной мыши в ARGB1555,
ARGB8888 настраивается с максимальным разрешением 128x128
Поддержка альфа-наложения видео-слоя, графического слоя и слоя мыши
Аудио-интерфейс
Три в одном направлении
2
S/PCM ИНТЕРФЕЙС
_ 2 входа, поддержка 16-way композитный вход
_ 1 выход, поддержка двухканальный (2 канала) выход
Поддержка 16 бит для голосового ввода и вывода
Сетевой интерфейс
1 порт Gigabit Ethernet Интерфейс
Поддержка RGMII, RMII, MII трех режимов интерфейса
Поддержка 10/100 Мбит/с полудуплекс или полный дуплекс
_ Поддержка 1000 Мбит/с полный дуплекс
Поддержка TSO и уменьшение расходов на ЦП
Периферийный интерфейс
Два SATA3.0 интерфейсов
_ Поддержка PM функция
Поддержка eSATA
Два хост-интерфейса USB 2,0 для поддержки функций концентратора
Три интерфейса UART, один из которых поддерживает четыре линии
1 SPI интерфейс, поддержка 2 чипов
Поддержка ИК-интерфейс
Поддержка 1 I
2
C интерфейс
Поддержка несколько GPIO интерфейсы
Интерфейс памяти
Интерфейс контроллера 32 бит DDR3/3L SDRAM
Максимальная частота 800 МГц
_ Поддержки одт функциональность
Максимальная емкость: 1 Гб
_ Поддержка автоматического управления питанием
Интерфейс SPI NOR/NAND Flash
_ 1,2,4 бит SPI NOR/NAND Flash
_ 2 выбор пленки, может быть подключен к различным типам вспышки

(Только вспышка) максимальная поддержка емкости для выбора чипа
32 Мб
(Только для вспышки SPI NAND) Максимальная емкость на выбор чипа
4GBits
(Только SPI NAND flash) поддерживает Размер страницы 2 Кб/4 Кб
(Только SPI NAND flash) поддерживает 8bit/1Kbyte ECC и
24 бит/1 Кбайт ECC
Встроенный 4 КБ bootrom и 16 КБ SRAM
Независимый Питание РТК
RTC может питаться независимо от батарей
Несколько запуска режима настраивается
Поддержка загрузка от bootROM
Поддержка загрузки от SPI NOR flash
Поддержка загрузки от SPI NAND flash
SDK
Предоставьте посылка разработки на основе Linux 3,10

Библиотека аудио кодека обеспечивает несколько протоколов
_ Обеспечивает H.264 высокопроизводительный ПК декодер библиотеки
Чип физические характеристики
Потери энергии
_ 3 Вт Типичное энергопотребление
_ Поддержка многоуровневого управления питанием
Рабочее напряжение
_ Внутренней ядерной энергетики напряжение 1,1 V
_ Процессор напряжение 1,25 V
_ Ввода-вывода напряжение 3,3 V
_ DDR3 SDRAM (синхронное динамическое ОЗУ) интерфейс напряжение 1,5 V
Инкапсуляция
_ EC (RoHS) по запрещению применения опасных веществ, tfbga
_ Трубы ног интервал: 0,8 мм
_ 19 мм x 19 мм Размер посылка
Рабочая температура: 0-70 градусов C
