Проекционный регулятор температуры солнечного теплового цикла

Пакет 1: 617A термостат + 2,5 м водонепроницаемый зонд
Упаковка 2: термостат 617A + водонепроницаемый зонд 5 метров

HS-617A разница температур сравнение термостат руководство
Во-первых, основная конфигурация: Модель продукта: HS-617A
1. Объект управления: 1 канал управления электроприбором выводится на канал, диапазон напряжения: 85-250В переменного тока, мощность ≤ 2000 Вт.
2. Обнаружение температуры: высокая температура, низкая температура, двустороннее Обнаружение температуры, соответствующее высокой температуре, низкотемпературный дисплей, диапазон обнаружения: 1 ~ 110 °
3. Диапазон регулировки температуры: разница в верхней температуре составляет 3 ~ 40 °, а нижняя разница в температуре-1 ~ 35 (Заводская разница в верхней температуре по умолчанию составляет 5 °, И нижняя разница температур составляет 2 °).

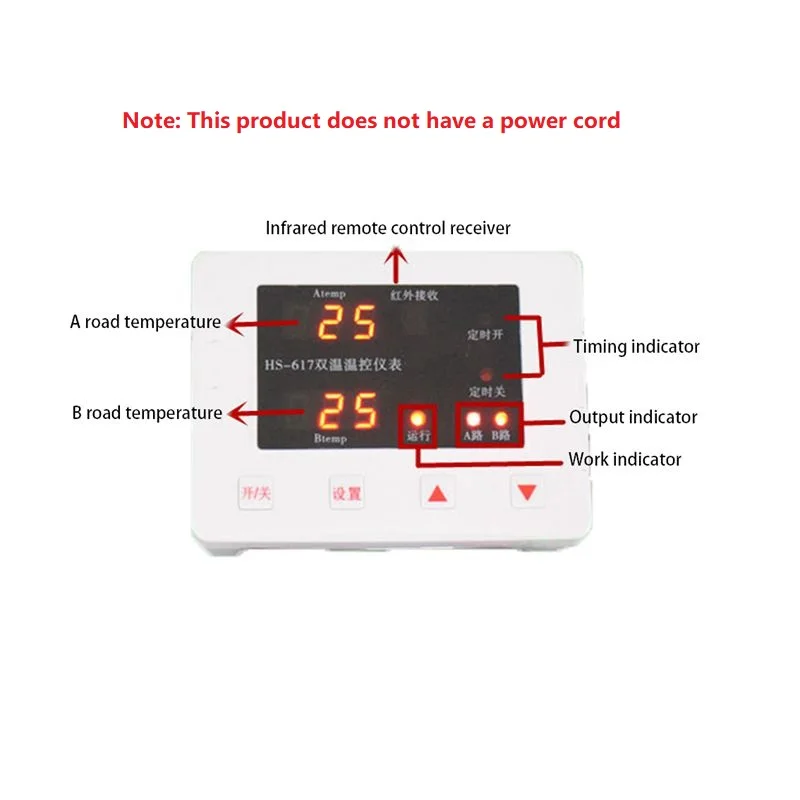

Во-вторых, различные дисплеи и советы:
1. Включение и подсказка: после включения, цифровая трубка будет отображаться на полном экране, и все индикаторы будут светиться в течение 2 секунд, В то время как звуковой сигнал будет звучать 2 раза, а затем реле будет снимать 2 раза.
2. Дисплей в режиме ожидания: после включения исходного дисплея отображается дисплей в режиме ожидания. Два окна дисплея Atemp и Btemp отображают обнаруженную температуру.
3. Дисплей управления температурой: Включите индикатор контроля температуры «Бег», выключите индикатор контроля температуры «Бег»; Когда Выход включен, индикатор горит, И свет выключен, когда выход выключен.
В-третьих, основные функции и параметры:
1. Предпосылки для контроля температуры: после ≥ 30 ° введите функцию сравнения разницы температур (Заводское значение по умолчанию 30 °, значение может быть улучшено в соответствии с фактическими потребностями, диапазон регулировки 1-110 °)
2. Режим нагрева: когда A больше, чем B температура ≥ разность температур, верхний предел, выход включен. Когда разница температур между двумя температурными зонами ≤ разница температур ниже, выход выключен.
3. Обнаружение калибровки температуры: Если измерение температуры не является точным, система может быть откалибрована в соответствии с фактической температурой (см. Дополнительные настройки 2 для получения подробной информации)
4. Защита от замораживания: в режиме ожидания, когда температура обнаружения канала ≤ 3 °C, цепь откроет выход, и ≥ 5 °C выключит выход.
5. Схема измерения температуры Аварийная сигнализация: когда температура зондирования короткого замыкания или открытого замыкания, звуковой сигнал, соответствующее окно дисплея отображает E1, и цепь возобновляет нормальную работу.
6. Постоянная память: все заданные параметры должны быть сохранены, и мощность будет отключена во время работы. Когда мощность восстановлена, она будет работать в соответствии с состоянием перед выключением питания.
В-четвертых, общие операции:
1. Переключение работы машины: нажмите кнопку «Ключ» для включения контроля температуры в режиме ожидания, нажмите кнопку «Ключ» для выключения контроля температуры во время работы.
2. Настройка разницы температур: короткое нажатие «Ключ» в режиме ожидания, температура мигает для отображения H05, нажмите «или» для регулировки верхнего предела температуры, затем нажмите «Ключ» B для вспышки, чтобы отобразить L02, нажмите 'или', чтобы отрегулировать разницу температур, более низкое предельное значение, Нажмите кнопку «key'», чтобы сохранить настройки и вернуться в режим ожидания.
Пять, дополнительные настройки: (длинный пресс, приведенный ниже, должен работать в хосте термостата)
1. Настройка значений для зоны температуры: (диапазон регулировки 1 ~ 110 °) нажмите «5 секунд в режиме ожидания, atmp мигает 30, нажмите «или» для настройки, нажмите кнопку «key'», чтобы сохранить настройки и вернуться в режим ожидания.
2. Обнаружение калибровки температуры: нажмите 'в режиме ожидания для отображения обнаруженной температуры, нажмите' или 'для регулировки, затем нажмите' кнопка 'Btemp мигает, нажмите' или 'для регулировки, нажмите кнопку «Button», чтобы сохранить настройки и вернуться в режим ожидания.

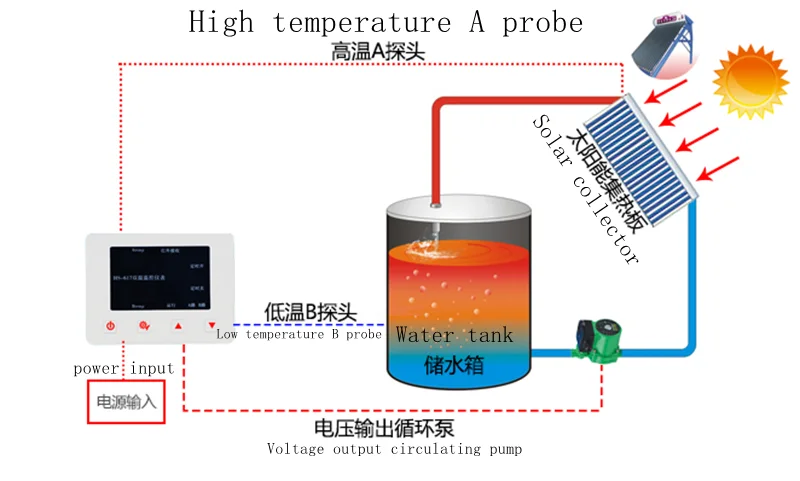

Пример 1: сплит Солнечный цикл нагрева воды

Режим работы: когда разница температур между диапазонами температур A и B зондов ≥ верхний предел разницы температур, Выход включен, И когда разница температур между двумя температурными зонами ≤ нижний предел разницы температур, выход выключен.

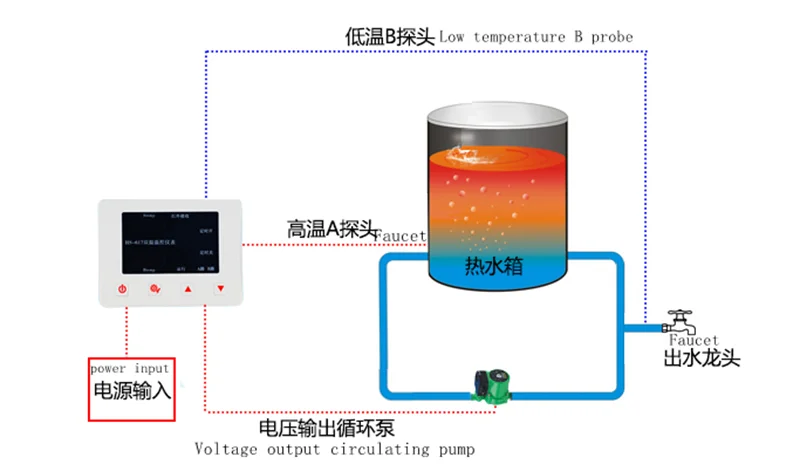

Пример 2: контроль перепада температур
