Обзор

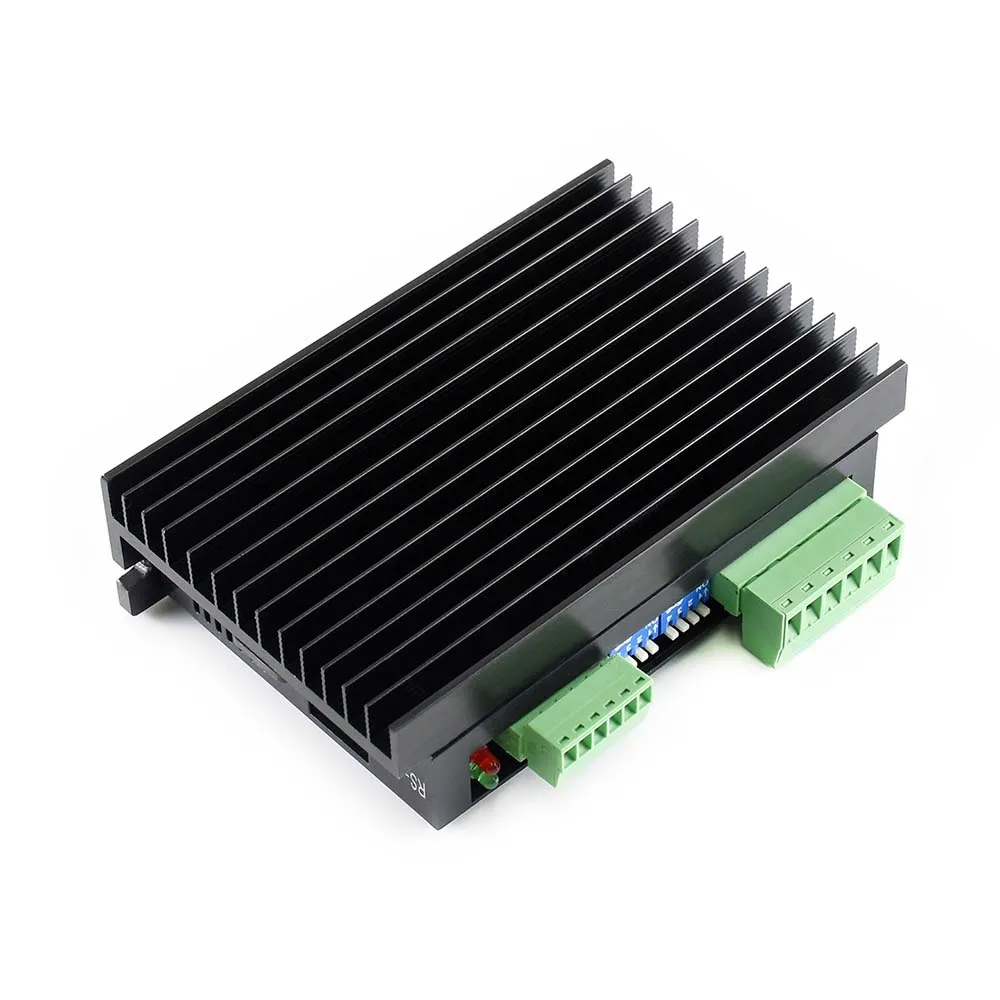

SMD258C-двухфазный драйвер двигателя для гибридных шаговых двигателей, поддерживает 16-сортные настройки как для приводного тока, так и для ступенчатого деления, разрешение до 40000 S/R. Он широко используется в оборудовании с ЧПУ, скульптурном станке, режущем станке и т. д.

Особенности

Широкий диапазон входного напряжения (DC 24 V ~ 80 V)

16 классов ступенчатая Настройка деления, разрешение до 40000 S/R

16 сортов настройки тока привода, Регулируемая между 0.5A/фазой и 5.0A/фазой

Поддерживает три режима управления: общий катод, общий анод и дифференциальный

Поддерживает оповещения о недостаточном напряжении, перенапряжении, перегреве, перетоке

Поддерживает фазовую память при отключении питания

Оптическая изоляция для ввода/вывода сигнала и входного сигнала

Когда шаговый пульс останавливается более 100 мс, ток катушки будет сокращен автоматически наполовину

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi, STM32, Arduino)

Технические характеристики

Рабочее напряжение: 24 В ~ 80 В постоянного тока

Напряжение сигнала: 4,2 В ~ 24 В

Ток привода: 0.5A ~ 5A

Частота сигнала: ≤ 150 кГц

Режим управления: общий катод, общий анод и дифференциальный

Применение

SMD258C подходит для среднего или малого размера оборудования с ЧПУ, которое требует высокого разрешения, например:

Скульптурная машина

Дозатор для клея

Автоматическая Винтовая Машина

Станок для резки

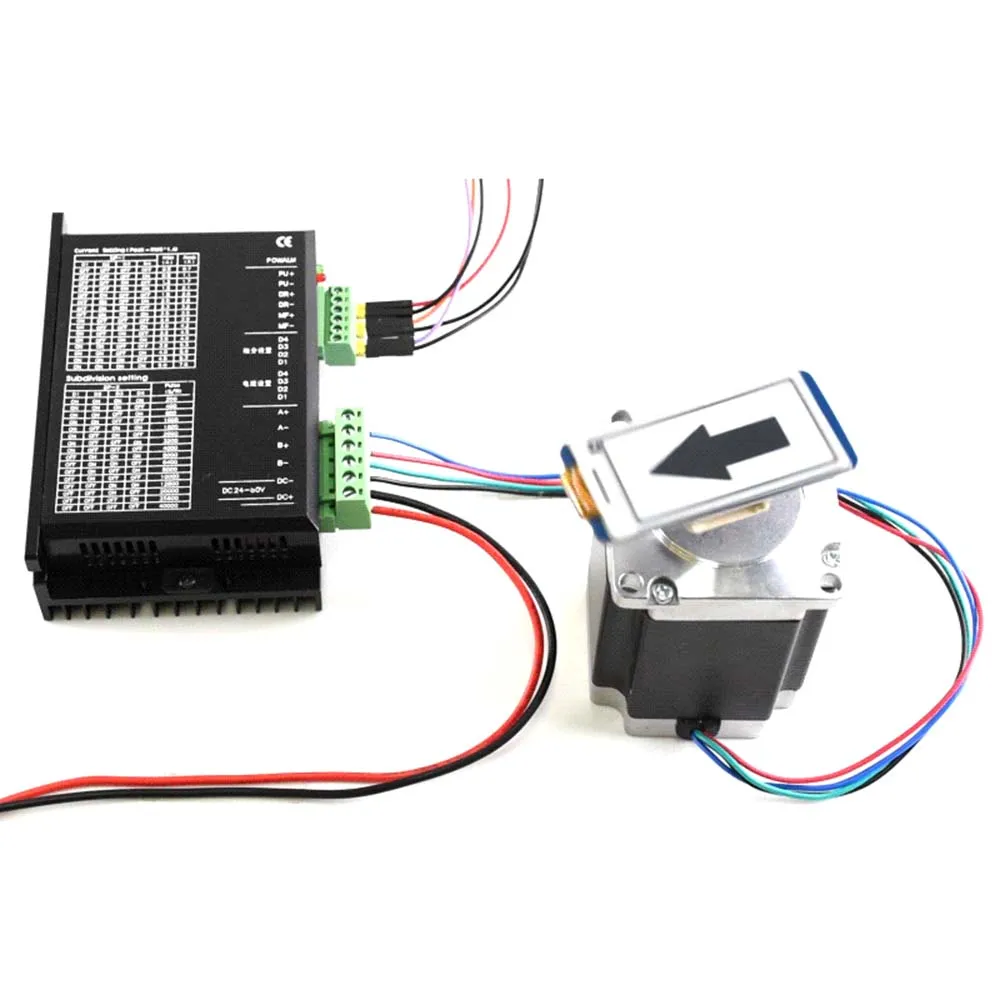

Соединения

Символ

Описание

ПУ +

Импульсный сигнал Оптический изолированный положительный терминал

ПУ-

Импульсный сигнал Оптический изолированный отрицательный терминал

Д-р +

Оптический изолированный положительный терминал

Д-р-

Оптический изолированный отрицательный терминал

МФ +

Оптический изолированный положительный терминал включения сигнала двигателя

МФ-

Оптический изолированный отрицательный терминал включения сигнала двигателя

A +

Шаговый двигатель обмотки выход положительный терминал

А-

Шаговый двигатель обмотки Выход Отрицательный терминал

B +

Шаговый двигатель обмотки B выход положительный терминал

Б-

Шаговый двигатель обмотки B Выход Отрицательный терминал

DC +

24 ~ 80 в вход источника питания

DC-

Наземный источник питания
