Описание продукта:

Обзор

Raspberry Pi 3 Model B +-улучшенная версия Raspberry Pi 3 Model B, ключевые улучшения включают:

• А1,4 ГГц64-разрядный четырехъядерный процессор ARM Cortex-A53 процессор
• Двухдиапазонный802.11acБеспроводная LAN и Bluetooth 4,2
• Быстрый Ethernet(Gigabit Ethernet по USB 2,0)
• Поддержка Power-over-Ethernet (с отдельной головной убор PoE)
• Улучшенная PXE сеть и USB массовая загрузка
• Усовершенствованный температурный управления

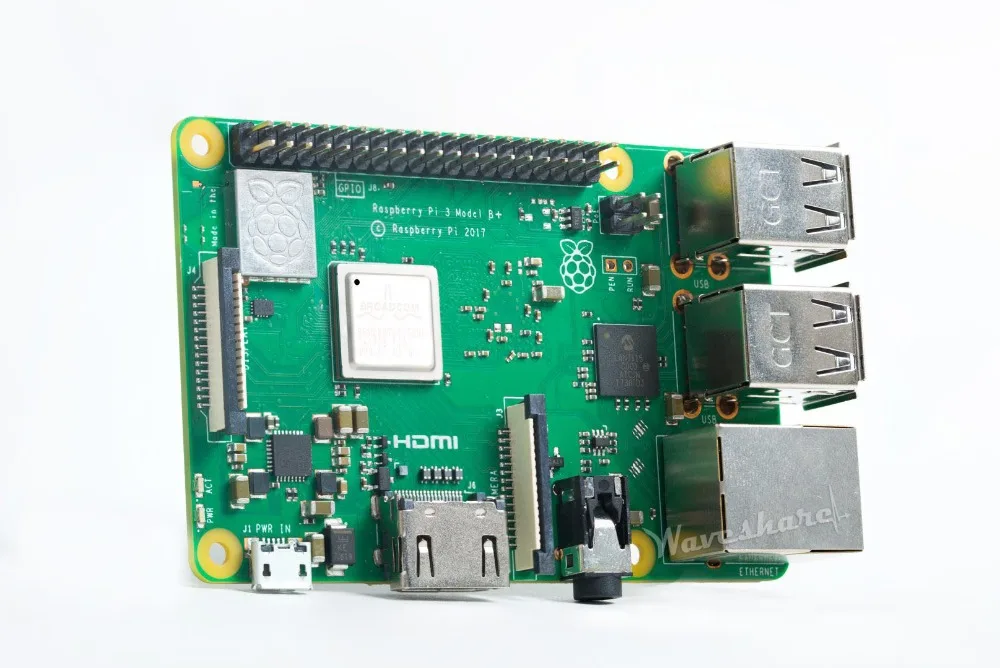

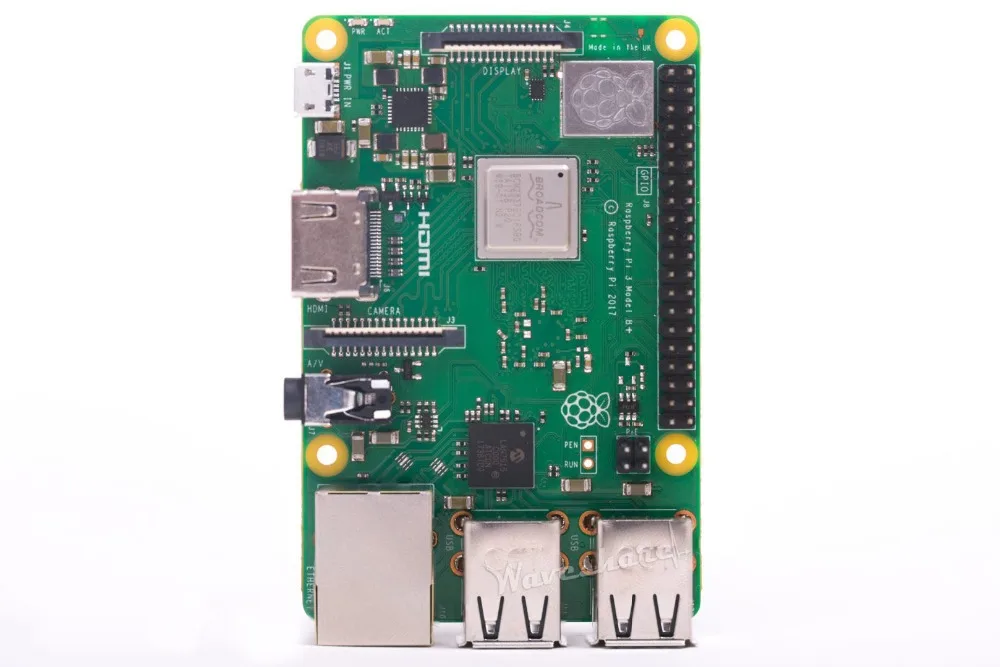

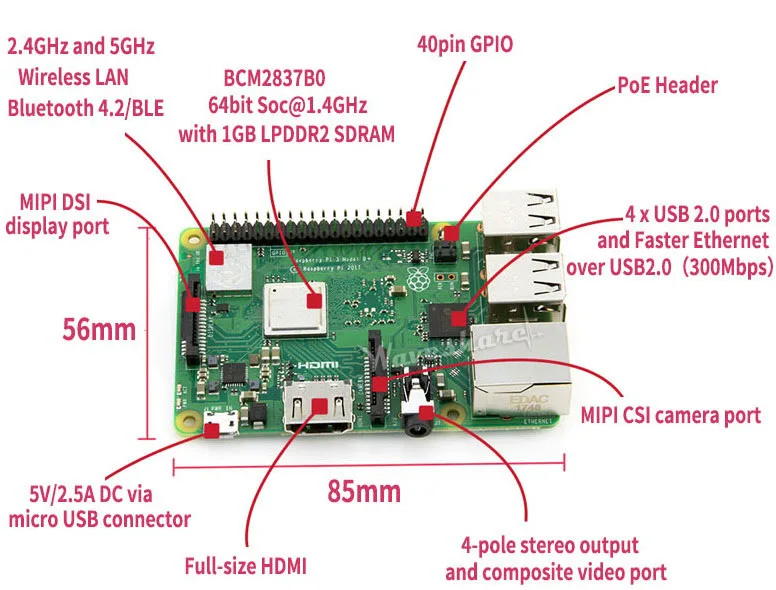

Raspberry Pi 3 Model B + Технические характеристики

• Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
• 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ)
• 2,4 ГГц и 5 ГГц IEEE 802.11.b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
• Gigabit Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с)
• Расширенный 40-контактный GPIO header
• Полноразмерный HDMI
• 4 порта USB 2,0
• Порт камеры CSI для подключения камеры Raspberry Pi
• Порт DSI для подключения сенсорного экрана Raspberry Pi
• 4-полюсный стереовыходной и композитный видеопорт
• Порт Micro SD для загрузки операционной системы и хранения данных
• 5 V/2.5A DC вход питания
• Поддержка Power-over-Ethernet (PoE) (требуется отдельная шляпа PoE)

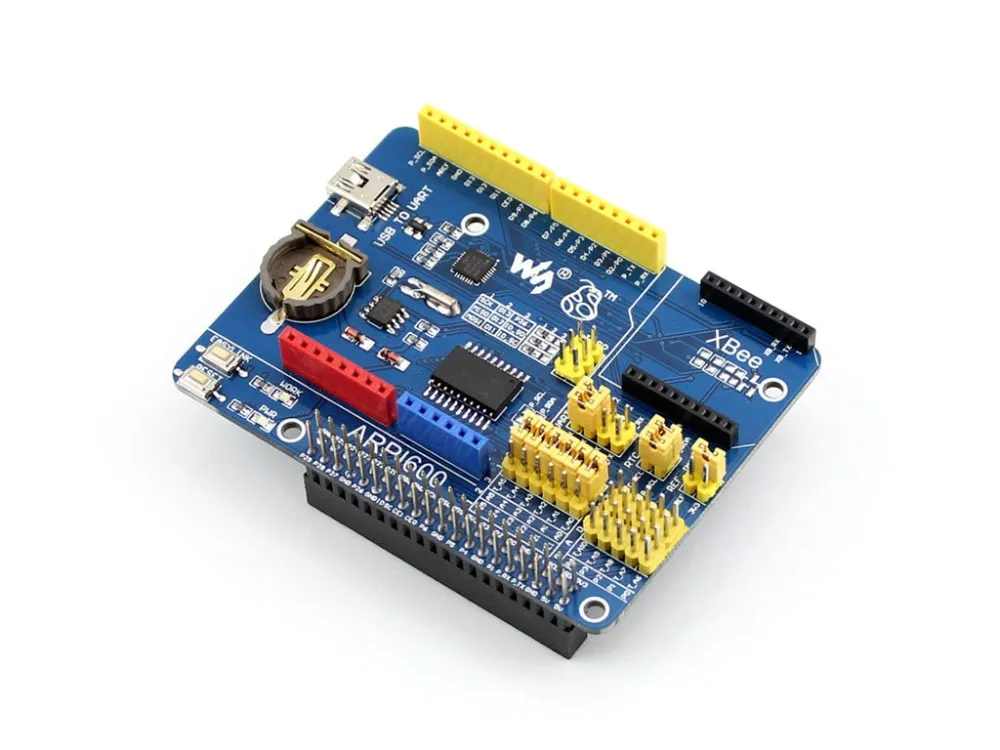

ARPI600 Особенности

• Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino
• Разъем XBee для подключения различных модулей XBee
• Интерфейс датчика для подключения различных датчиков
• Встроенный USB для UART для отладки последовательного порта, также может быть настроен как адаптер XBee USB
• Бортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков)
• Бортовой РТК

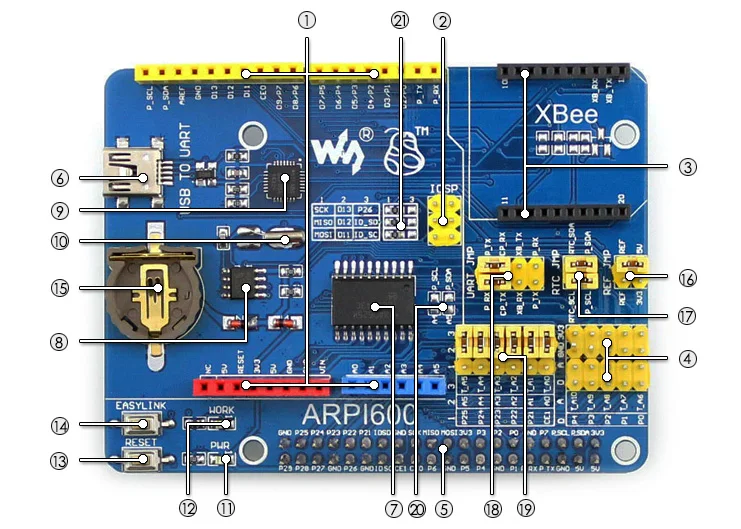

Что на ARPI600

1. Arduino разъем:Для подключения Arduino щиты
2. ICSP интерфейс:Arduino ICSP
3. XBee разъем:Для подключения модулей связи XBee
4. Интерфейс датчика:Для подключения датчиков
5. Raspberry Pi разъем:Для подключения Raspberry Pi
6. USB UART
7. TLC1543:AD конвертер
8. PCF8563:РТК
9. CP2102
10. 32,768 кГц с украшением в виде кристаллов:Для РТК
11. Индикатор питания
12. XBee состояние светодиодный
13. Кнопка сброса интерфейса XBee и Arduino
14. XBee EASYLINK кнопка
15. Аккумулятор RTC Патрон лампы:Для CR1220 батарея таблеточного типа
16. TLC1543 контрольная конфигурация напряжения перемычка
17. РТК джемпер
18. UART джемпер
    • При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry Pi
    • При подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBee
    • При подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBee
19. Arduino AD выбор джемпер
    • Короткий 2 и 3: Arduino A0-A5 как AD вход
    • Короткий 1 и 2: Arduino A0-A5 в качестве цифрового управления
20. Arduino I2C Перемычка выбора
    • Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт)
21. Arduino SPI Перемычка выбора
    • Короткий 1 и 2: Arduino D11-D13 как SPI control (по умолчанию)
    • Короткий 2 и 3: Arduino D11-D13 в качестве цифрового управления

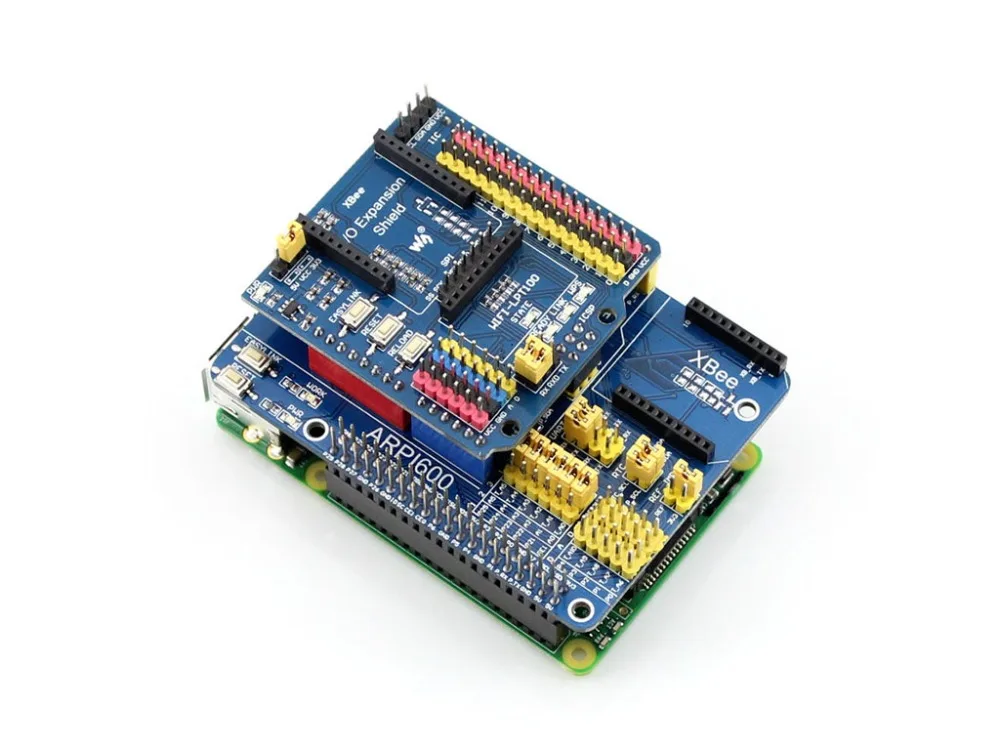

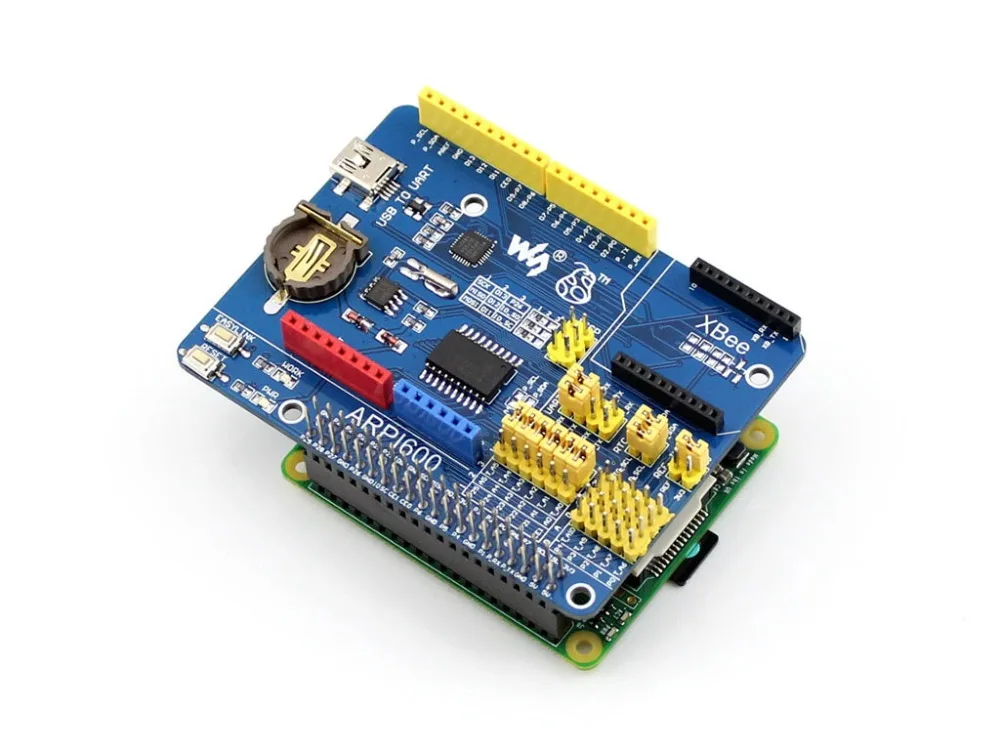

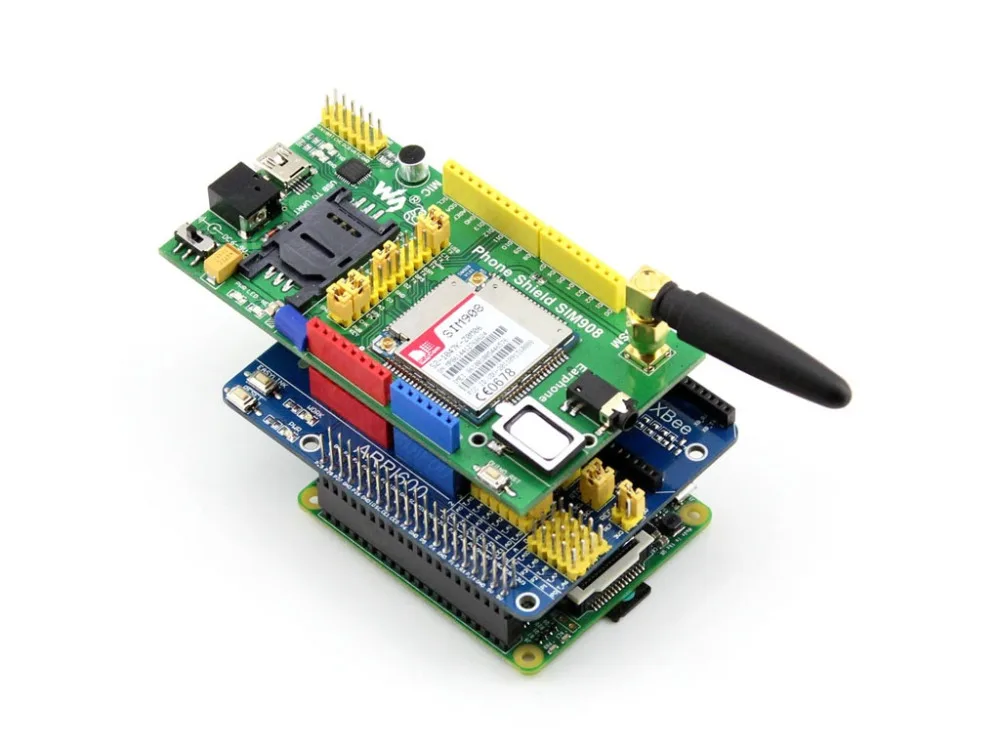

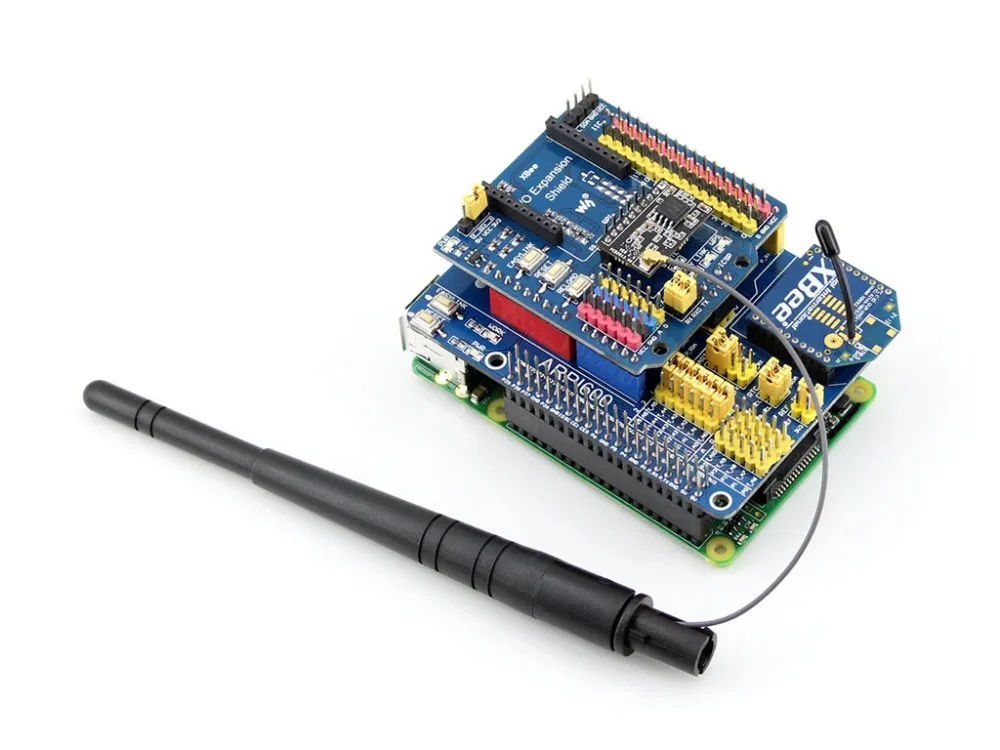

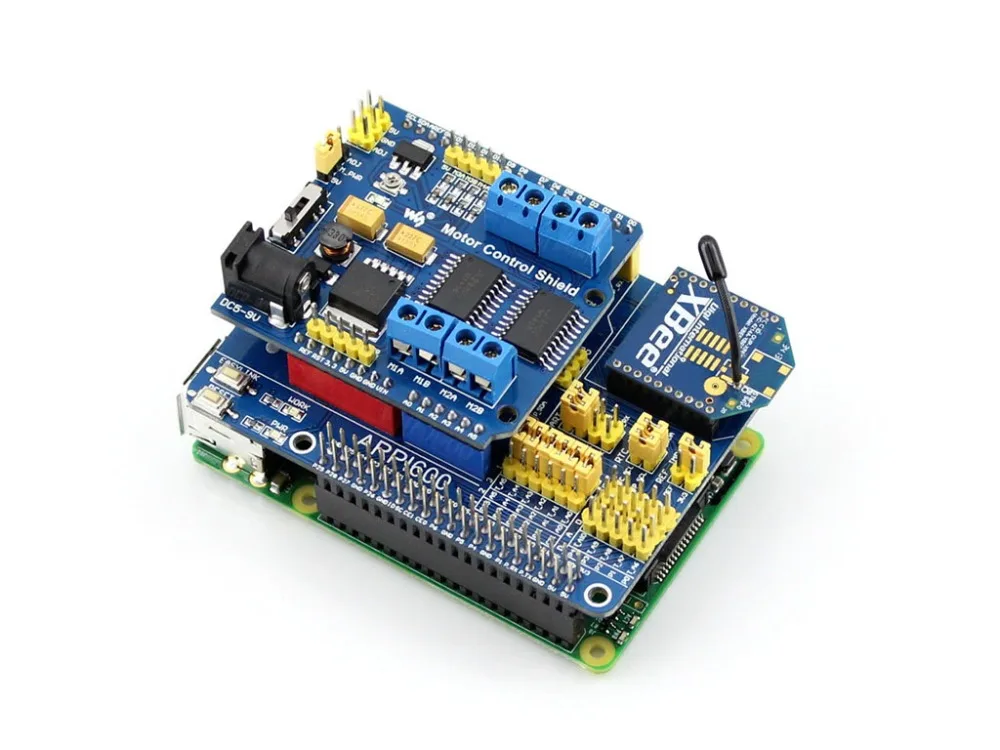

ARPI600 фото

Развития ресурсы

Вики:Www.waveshare.com/wiki/Raspberry_Pi_3_Model_B_Plus_Package_D

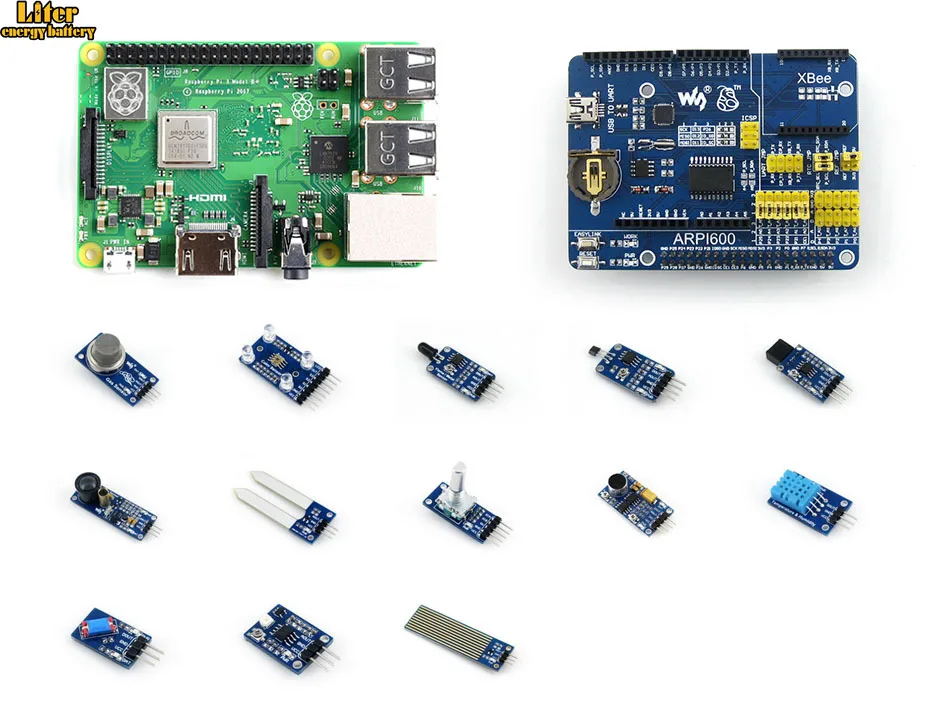

Содержимое упаковки

Вес упаковки:0,281 кг

1. Raspberry Pi 3 Model B + x1
2. ARPI600X1

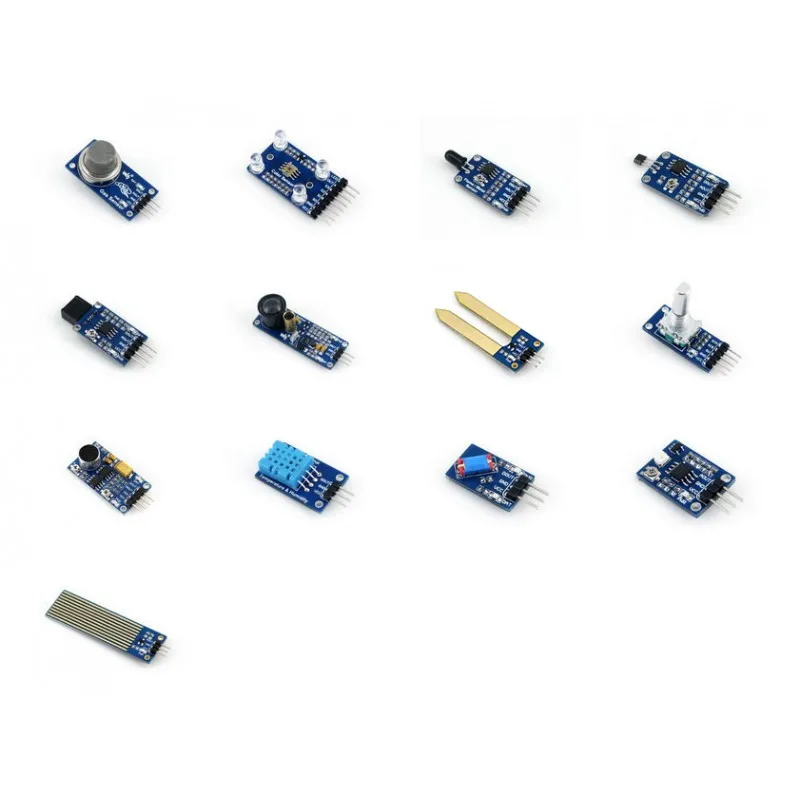

3. Датчики пакет× 1 шт.
4. Usb-разъем типа А для мини-B штекерного кабеля x1
5. Набор винтов RPi (2 шт.) x1
6. Карта Micro SD 16 Гб x1
7. Адаптер питания США стандарт 5 V/3A micro x1
8. Считыватель карт Micro SD x 1(Бесплатно)
