Raspberry Pi Compute Module 3 аксессуара типа B (без см3) с 7-дюймовым ЖК-дисплеем HDMI DS18B20

(Примечание: Стандартный адаптер США будет отправлен в упаковке по умолчанию, если вы хотите изменить адаптер ЕС, пожалуйста, оставьте нам сообщение в заказе)

Raspberry Pi Compute Module 3 Accessory Pack Type B (без см3)

Описание

Raspberry Pi Compute Module 3 аксессуар упаковка Тип B, CM3 IO Плата, HDMI LCD, DS18B20, ИК пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 (не входит в комплект), уменьшая цикл разработки.

Ключевые детали в этом Compute Module 3 accessory pack включают в себя:

• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить
• 7-дюймовый HDMI LCD (C):Сенсорный ЖК-экран ультра высокой четкости обеспечивает простой способ достижения взаимодействия между человеком и машиной

7-дюймовый HDMI LCD (C) Особенности

• 7-дюймовый IPS экран, 1024 × 600 высокое разрешение
• Емкостное сенсорное управление
• Поддерживает популярные мини-ПК, такие как Raspberry Pi, BB Black и т. д.
  • При работе с Raspberry Pi поддерживает Raspbian, Ubuntu, WIN10 IoT, single touch и драйвер бесплатно
  • При работе с другими мини-ПК требуется драйвер, который должен быть разработан пользователями
• Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экран
  • При работе в качестве монитора компьютера, поддерживает Windows 10/8. 1/8/7, пять точек касания, и драйвер бесплатно
• Подсветка может быть выключена для снижения энергопотребления

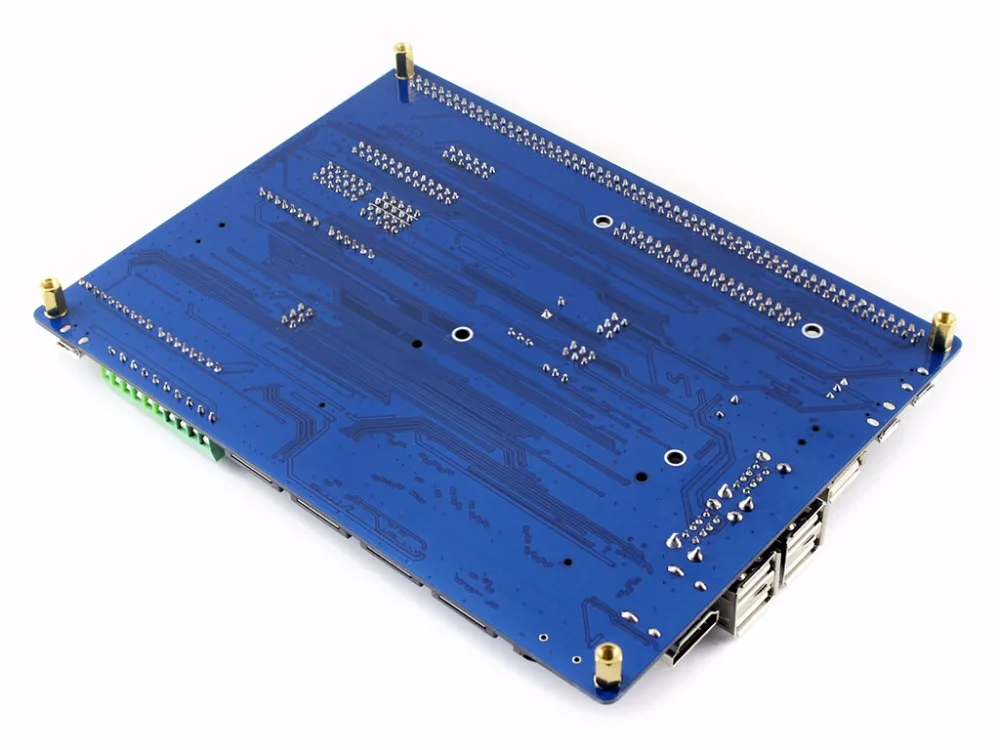

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-концентратор позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-битный ADC, 38 KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков)
• 16-битный ЦАП, 2-канальный
• Бортовой RTC, один из наиболее распространенных и полезных функций

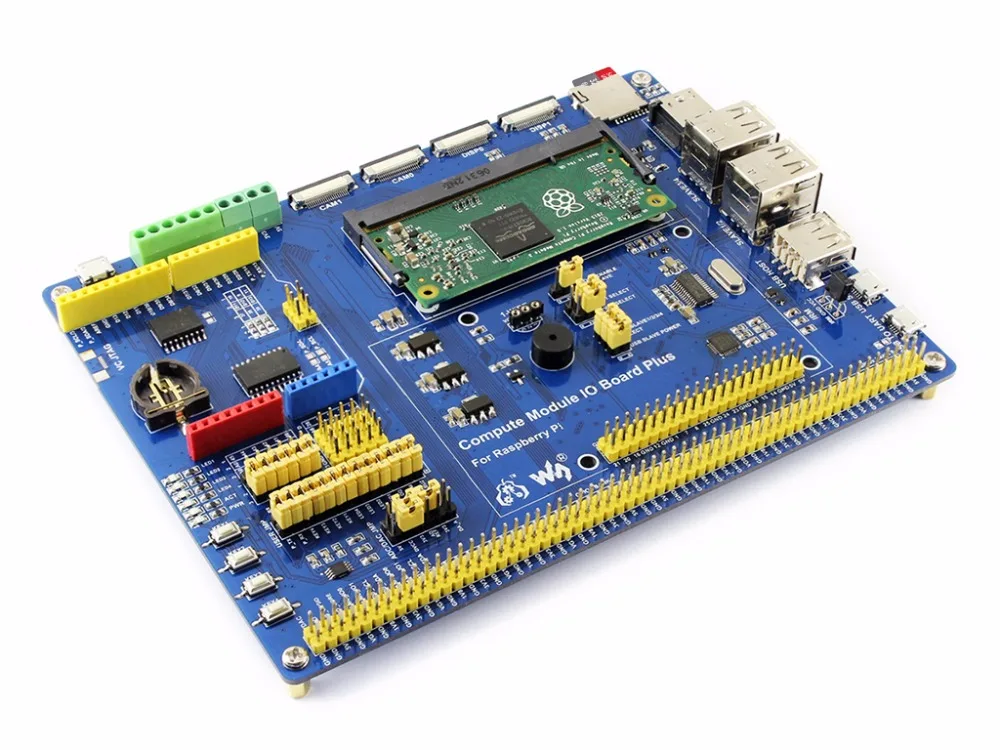

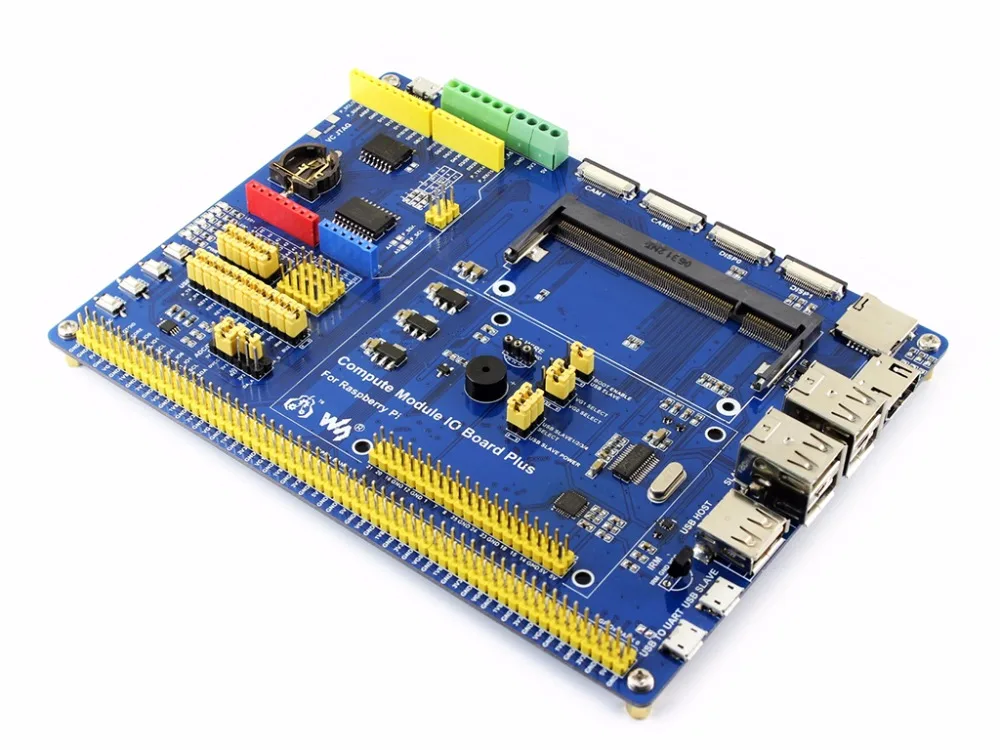

Что на Compute Module IO Board Plus

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi
5. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD
6. Порт HDMI
7. Usb-порты:Для подключения usb-устройств
8. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3
9. Интерфейс USB в UART:Для последовательной отладки
10. Заголовок Arduino:Для подключения щитов Arduino
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Порт питания:5В 2.5A
15. FE1.1S:Чип USB HUB
16. Кристалл 12 МГц
17. CP2102:Конвертер USB в UART
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16-битный ЦАП, 2-канальный
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC держатель:Поддерживает батареи CR1220
23. Регулятор напряжения:3,3 В/2,5 В/1,8 В
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Индикатор действия:Определение состояния карты Micro SD
28. Пользовательские светодиоды
29. Ключи пользователя
30. Выбор ботинок
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. Выбор мощности VGx:Настройте уровень ввода/вывода
32. Usb-концентратор:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера
35. Выбор объявлений Arduino
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Содержимое упаковки

Вес:0,651 кг

Вычислительный модуль

Вычислительный модуль 3 не входит в комплект.

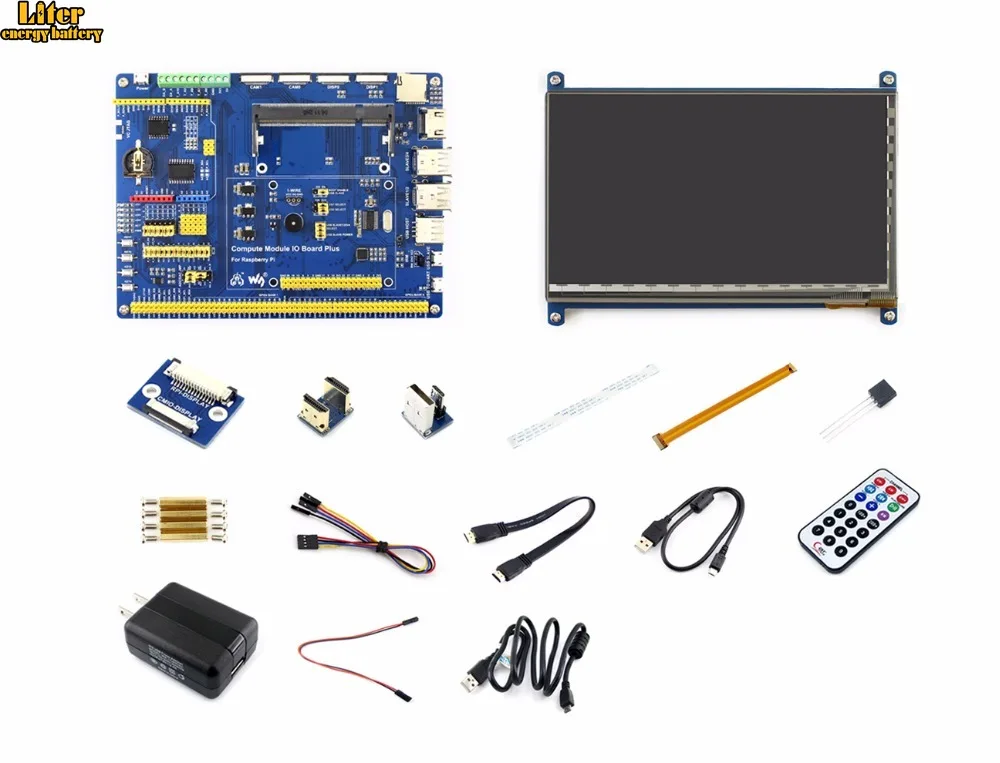

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. 7-дюймовый HDMI LCD (C) x1
3. DS18B20 x1
4. ИК-пульт дистанционного управления x1
5. ЖК-адаптер x1
6. Кабель HDMI x1
7. HDMI адаптер x1
8. USB адаптер x1
9. Набор винтов RPi (4 шт.) x1
10. 22PIN FFC x1
11. Кабель камеры RPi Zero V1.3 15 см x1
12. Адаптер питания стандарта США 5В/3А micro x1
13. Разъем USB типа A для кабеля micro B 35 см x1
14. Разъем USB типа A для micro B штекер кабеля 120 см x2
15. Перемычка 4-контактный к раздельным штифтам x2
16. Перемычка 2-контактный 2,54 Шаг 200 мм x2
