ATMEL AVR макетная плата ATmega128A-AU 8 бит RISC AVR ATmega128 макетная плата комплект = Waveshare OpenM128 Стандартный

Обзор

OpenM128-это макетная плата AVR, которая оснащена устройством ATmega128 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с микроконтроллером AVR.

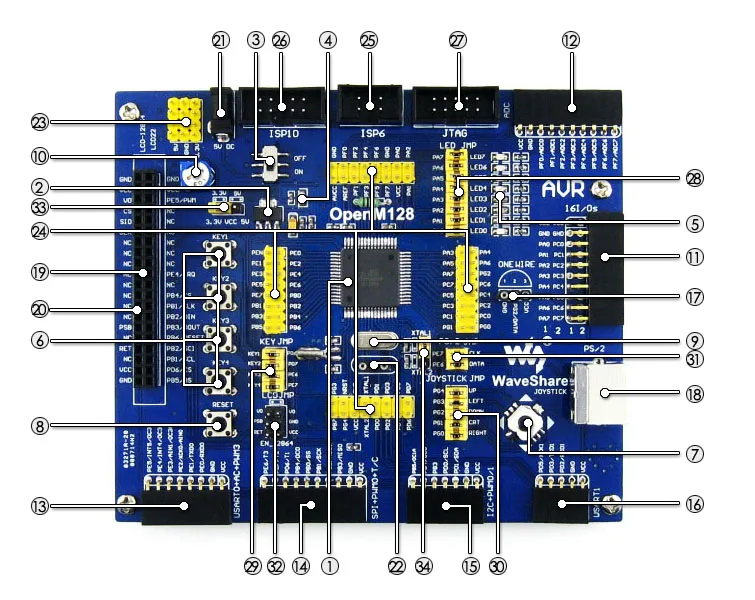

Что на борту

1. ATmega128A-AU:Высокая производительность AVR MCU, который характеристики:
   • Ядро:AVR 8 бит RISC
   • Рабочая частота:16 МГц макс
   • Операционной Напряжение:2,7-5,5 V
   • Посылка:TQFP64
   • I/Os:53
   • Память:128 Кб Flash, 4 КБ SRAM, 4 КБ EEPROM
   • Связь интерфейсы:1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC
   • Отладка/программирование:Джтаг/ISP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Мощность переключатель
4. Мощность индикатор
5. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
6. Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
7. Джойстик:Пять положений
8. Кнопка сброса
9. Кварцевого осциллятора:7,3728 M & 32,768 K
10. Регулируемый резисторДля регулировки контрастности LCD12864
11. 16 I/Os интерфейс:Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д.
12. 8 I/Os интерфейс | 8-битный AD интерфейс
    • Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
    • Есть также 8-битный AD интерфейс используется для AD тестирования
13. 6 I/Os интерфейс | USART0 + AC + PWM3 интерфейс
    • Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д.
    • Для подключения дополнительных плат, которые используют интерфейс PWM, также поддерживает Аналоговое сравнение через интерфейс переменного тока
14. Интерфейс SPI + PWM0 + T/C
    • Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
      Интерфейс SPI включает дополнительные контакты ввода/вывода (PWM, T/C в качестве обычного ввода/вывода), которые могут использоваться в качестве контрольных контактов
    • Для подключения аксессуаров плат, которые используют интерфейс PWM, также поддерживает расчет частоты через интерфейс T/C
15. I2C + PWM0/1 интерфейс
    • Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
      Интерфейс I2C включает дополнительные контакты ввода/вывода (PWM как обычный ввод/вывод), которые могут использоваться в качестве контрольных контактов
    • Для подключения комплектующих досок, использующих интерфейс PWM
16. USART1 интерфейс:Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д.
17. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
20. Графический матричный ЖК-интерфейс:Для подключения точечная матрица ЖК-дисплей, как, например, ЖК-дисплей 12864 (3,3 V с синей подсветкой)
21. 5V DC jack
22. Изготовленные на заказ с украшением в виде кристаллов разъем
23. VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
24. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
25. ISP6 интерфейс:Для программирования
26. ISP10 интерфейс:Для программирования
27. JTAG интерфейс:Для программирования/отладки
28. Светодиоды джемпер
29. Ключи пользователя джемпер
30. Джойстик джемпер
31. Джемпер PS/2
32. ЖК-дисплей Перемычка выбора
    • Короткий Джемпер для использования матричного ЖК-дисплея
    • Откройте перемычку для многоцветного ЖК-дисплея
33. VCC Перемычка выбора
34. С украшением в виде кристаллов Перемычка выбора

Для перемычки 28-31:

• Короткая перемычка для подключения к I/Os, используемая в коде примера;
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

Фото

Примечание:

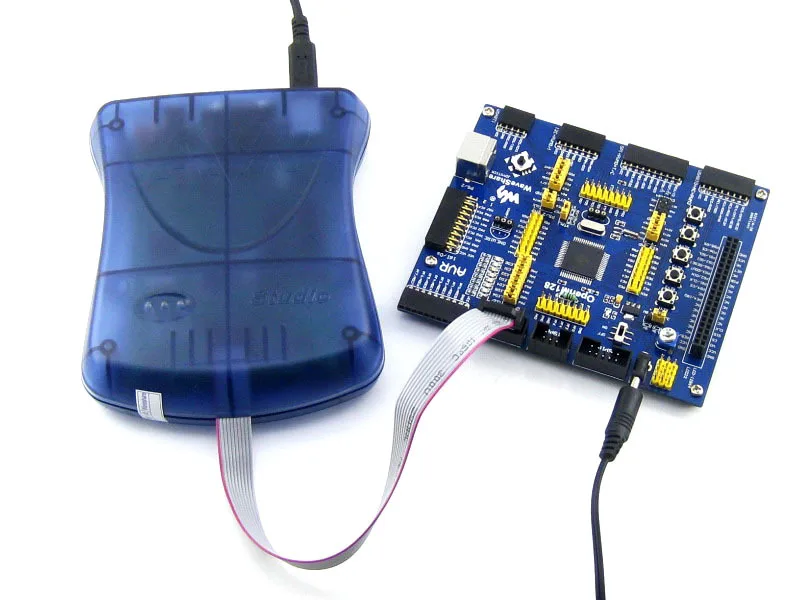

OpenM128 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную посылка OpenM128.

Интерфейсы отладки/программирования

На рисунках ниже показана информация о заголовке JTAG, ISP10, ISP6

Развития ресурсы

• Сопутствующее программное обеспечение (AVR actio4 и т. Д.)
• Демонстрационный код (примеры GCC AVR)
• Схема (PDF)
• AVR разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/OpenM128

Посылка содержит

1. OpenM128 макетная плата x 1

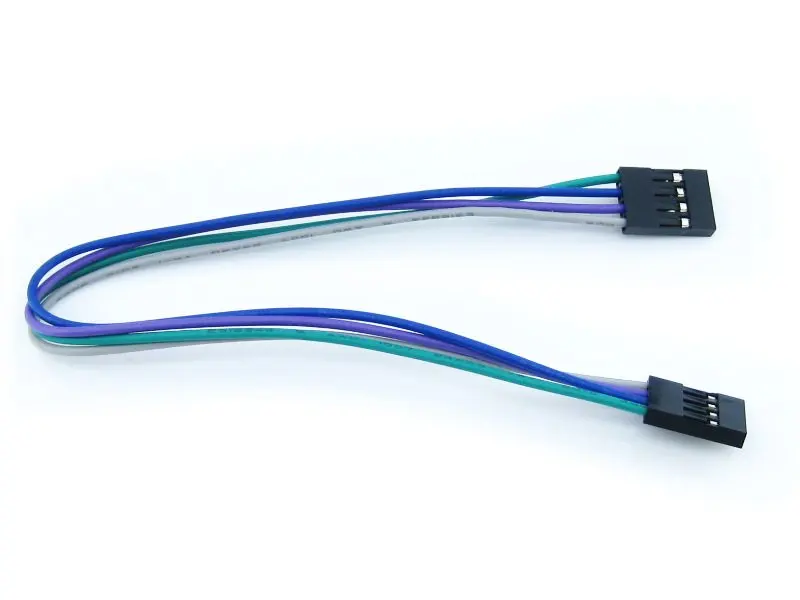

2. 4-контактный провод х 2
3. 2-контактный провод х 2
4. Кабель питания USB x 1
