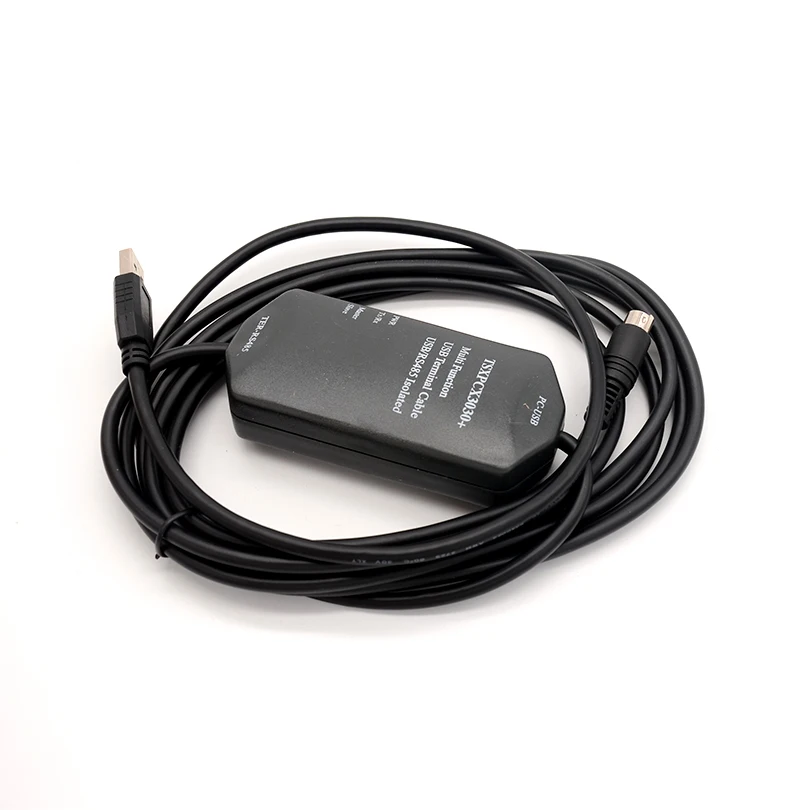

Кабель программирования FOURSTAR Schneider PLC с изолированным интерфейсом USB

Кабель программирования FOURSTAR Schneider PLC с изолированным интерфейсом USB

Руководство пользователя для TSXPCX3030 + кабель для программирования

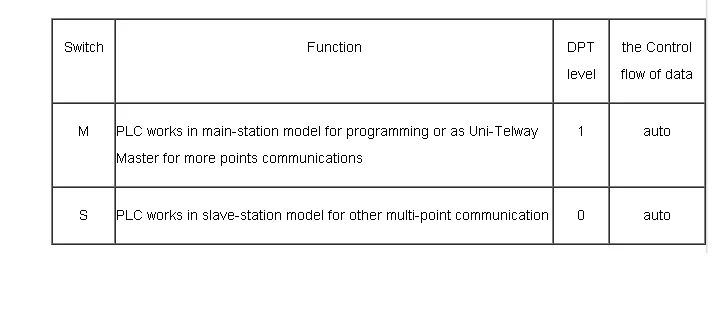

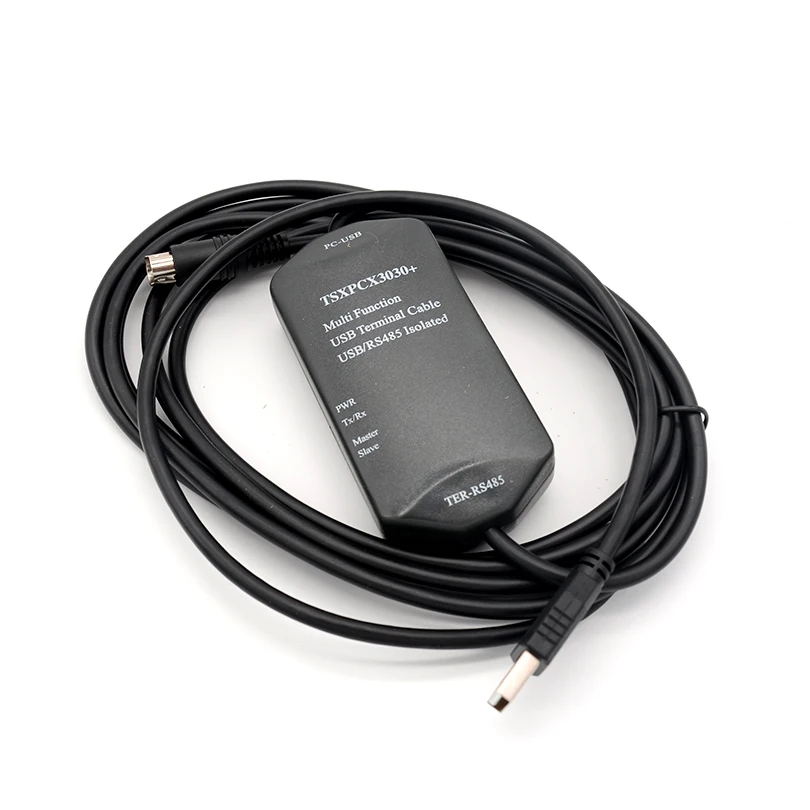

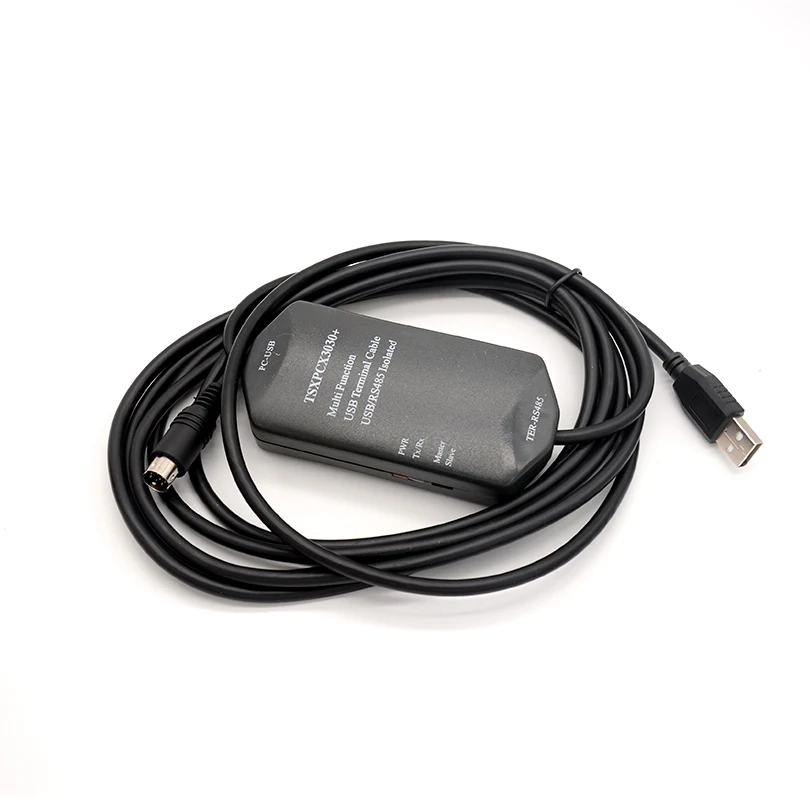

Краткое описание: TSXPCX3030 +-это многофункциональный программный кабель, обеспечивающий последовательное соединение и преобразование сигнала RS485 через интерфейс USB. Кабель-это модель фотоэлектрической изоляции, с потоком, набуханием и переходными схемами защиты от перенапряжения, которые могут быть горячими вилками, поддерживающими междугородние связи. TSXPCX3030 + используется для Modicon TSX серии PLC и ПК или другого оборудования, которое не предоставляет традиционный последовательный порт для связи. Кабель может подключаться к TSX Premium (57), TSX Micro (37), TSX Nano (07), TSX Naza (08) и TER Twido PLC. Два оснастки, расположенных на TSXPCX3030 + кабель программирования, используются для выбора другого режима работы. Кабель отклонил способ управления трансиверами RS485 PLC, и все трансиверы данных автоматически контролируются. Он используется для многоточечных и точечных приложений связи. Порты тестера PLC серии TSX имеют контактный сигнал DPT, который используется для определения методов работы терминального тестера. Если DPT для высокого уровня, TER всегда работает в режиме Uni-Telway Master (main station), поэтому Программирование PLC соответствующим образом. Если DPT низкий уровень, методы работы TER решают PLC.

Этот продукт представляет собой изолированные конвертеры USB к RS485, которые с защитой, поэтому необходимо использовать питание порта USB и порта TER. Из-за Расширения AUX связи интерфейс PLC не имеет питания-pin, продукт не поддерживает связь с портом AUX.

Особенности и технологический индекс:

● Поддержка ОС Windows 2000/Windows XP ● Полностью совместим с USB V1.1 и USB CDC V1.1 ● Питание от USB-bus и блок питания PLC TER port одновременно ● Напряжение оптического изолятора: 1000 В постоянного тока (до 3000 В постоянного тока, должно быть заявлено при оформлении заказа). ● Скорость передачи данных: 300 Мбит/с ~ 1 Мбит/с автоматически адаптируется. ● Применяется к TSX Premium, Micro, Naza, Nano и Twido ● Каждый ПК поддерживает только кабель TSXPCX3030 + ● Длина: 3 метра, цвета: черный Использование: TSXPCX3030 + необходимо сначала установить драйверы устройства USB. И для связи с ПЛК нужна последняя версия Uni-Telway или MODBUS driver. Версия Uni-Telway, которая может поддерживать TSXPCX3030 +: Win2K/XP V1.6 WinNT4/95/98/Me/DOS не поддерживает Версия MODBUS, которая может поддерживать fTSXPCX3030 +: Win2K/XP V1.1 WinNT4/95/98/Me/DOS не поддерживает Эти драйверы обычно включены в программное обеспечение программирования на CD-ROM, и для конкретных шагов установки, пожалуйста, обратитесь к файлам инструкций на CD-ROM драйверах, и детали не обязательно перечислены здесь.

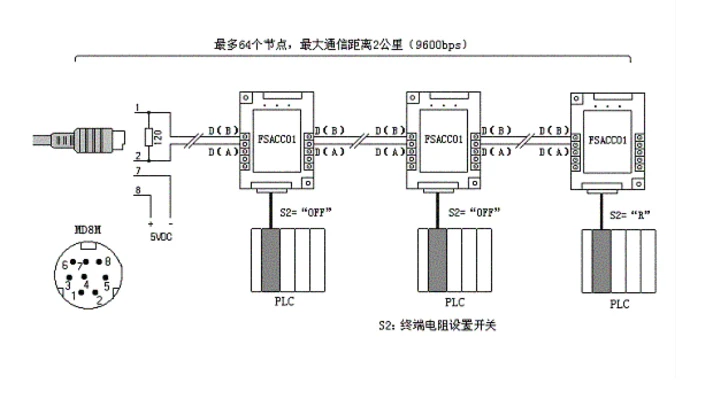

Дважды нажмите на значок, затем выполните настройки, XWAY Test, MODBUS Test communications test серийных портов (COM лозунг), которые соединены с TSXPCX3030 + кабелями. Затем программное обеспечение для программирования может быть использовано для завершения нормальной связи с PLC. Дальняя Связь: Самый большой диапазон связи между TSXPCX3030 + и PLC до 2 км (9600 bps), когда внешние плюс терминалы 120 Ом Сопротивление, мощность 100 мА и мощность 5 в постоянного тока на портах RS485 (8 pin Mini DIN Male) кабеля. И блок изоляторов FSACC01 (модель Schneider: TSXPACC01) необходимо установить в конце PLC. 0,5 мм2 Неэкранированные линии витой пары используются для связи. Когда расстояние составляет более 500 м, ретрансляторы RS485 (модель: E485GP, четырехзвездочные электронные продукты) могут быть установлены в шине для увеличения расстояния. Обратите внимание: usb-кабель не может быть расширен.
