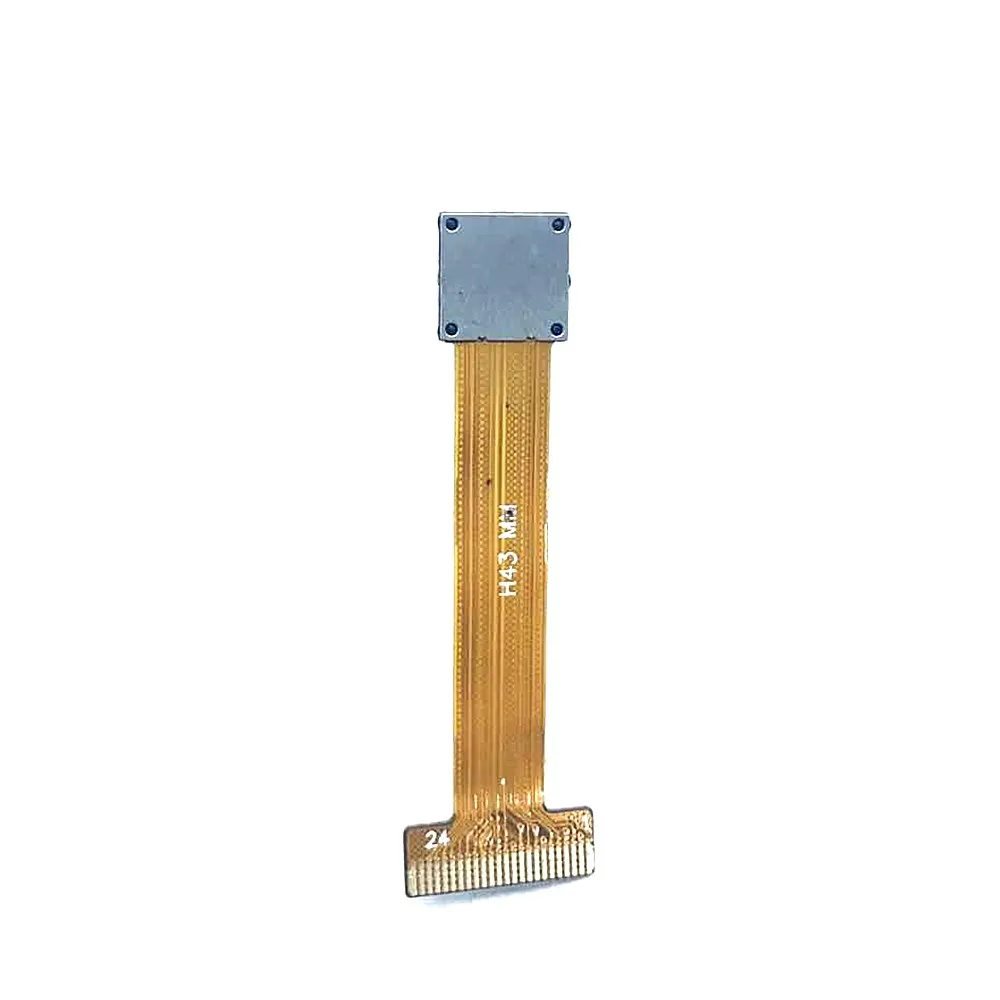

Датчик изображения OV7670 имеет небольшой размер и низкое рабочее напряжение, обеспечивая все функции одной камеры VGA и процессора изображений. Через SCCB управления шиной, есть возможность вывода 8-битный влияние данных различные разрешения, такие как полный кадр, суб-отбора проб и окна. Изображение VGA до 30 кадров в секунду. Пользователи имеют полный контроль качества изображения, формата данных и передачи. Все функции обработки изображений, включая гамма-кривую, баланс белого, насыщенность, цветность и т. д., могут быть запрограммированы через интерфейс SCCB. OmmiVision датчик изображения s использует уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветных изображений путем уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум узора, хвостовая и плавающая. ● Высокая чувствительность для применения с низким освещением ● Низкое напряжение для встроенных приложений ● Стандартный интерфейс SCCB, совместимый с интерфейсом I2C ● RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) форматы вывода ● Поддержка VGA, CIF и различных размеров От CIF до 40x30 ●Variopixel пробы метод ● Функции автоматического контроля влияния включают в себя: автоматический контроль экспозиции, автоматический контроль усиления, автоматический баланс белого, автоматическое устранение полос на светильник, автоматическую калибровку черного уровня. Контроль качества изображения, включая насыщенность цвета, оттенок, гамма, резкость ANTI_BLOOM ● ISP имеет шумоподавление и компенсацию мертвых точек ● Поддержка масштабирование изображения ● Объектив компенсации потери ● 50/60Hz автоматического обнаружения ● Автоматическая регулировка насыщенности (УФ-регулировка) ● Автонастройка для улучшения кромок ● Автоматическая подавление шума Основные параметры Светочувствительный массив 640X480 Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO поставки 1,8 V до глубины души) Энергопотребление 60 мВт/15fpsVGAYUV Сон <20μA Температурная работа от-30 °C до 70 °C Стабильная работа от 0 ° C до 50 ° C Формат вывода (8 бит)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 исходные rgb-данные Оптический Размер 1/6" Угол обзора 25 ° Максимальная скорость преобразования 30 кадров в секунду VGA Чувствительность 1,3 В/(люкс-сек) Отношение сигнал-шум 46 дБ Динамическим диапазоном 52 дБ Просмотр линии режима по линии Электронная экспозиция 1 линия до 510 линий Пиксельная площадь 3,6 мкм х 3,6 мкм Темный ток 12 мВ/с при 60 °C Датчик изображения OV7670 имеет небольшой размер и низкое рабочее напряжение, обеспечивая все функции одной камеры VGA и процессора изображений. Через SCCB управления шиной, есть возможность вывода 8-битный влияние данных различные разрешения, такие как полный кадр, суб-отбора проб и окна. Изображение VGA до 30 кадров в секунду. Пользователи имеют полный контроль качества изображения, формата данных и передачи. Все функции обработки изображений, включая гамма-кривую, баланс белого, насыщенность, цветность и т. д., могут быть запрограммированы через интерфейс SCCB. OmmiVision датчик изображения s использует уникальную сенсорную технологию для улучшения качества изображения путем уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум узора, хвостовая и плавающая для достижения четкого, стабильного цветового изображения. ● Высокая чувствительность для применения с низким освещением ● Низкое напряжение для встроенных приложений ● Стандартный интерфейс SCCB, совместимый с интерфейсом I2C ● Rawrgb, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) Выходная сетка ● Поддержка VGA, CIF и различных размеров От CIF до 40x30 ●Variopixel пробы метод ● Функции автоматического контроля влияния включают в себя: автоматический контроль экспозиции, автоматический контроль усиления, автоматический баланс белого, автоматическое устранение полос на светильник, автоматическую калибровку черного уровня. Контроль качества изображения, включая насыщенность цвета, оттенок, гамма, резкость ANTI_BLOOM ● ISP имеет шумоподавление и компенсацию мертвых точек ● Поддержка масштабирование изображения ● Объектив компенсации потери ● 50/60Hz автоматического контроля ● Автоматическая регулировка насыщенности (УФ-регулировка) ● Автонастройка для улучшения кромок ● Автоматическая подавление шума Основные параметры Светочувствительный массив 640X480 Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO поставки 1,8 V до глубины души) Энергопотребление 60 мВт/15fpsVGAYUV Сон <20μA Температурная работа от-30 °C до 70 °C Стабильная работа от 0 ° C до 50 ° C Формат вывода (8 бит)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 исходные rgb-данные Оптический Размер 1/6" Угол обзора 25 ° Максимальная скорость преобразования 30 кадров в секунду VGA Чувствительность 1,3 В/(люкс-сек) Отношение сигнал-шум 46 дБ Динамическим диапазоном 52 дБ Просмотр линии режима по линии Электронная экспозиция 1 линия до 510 линий Пиксельная площадь 3,6 мкм х 3,6 мкм Темный ток 12 мВ/с при 60 °C
