Плата разработки STM32 предназначена для официального инструмента ST STM32F4DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

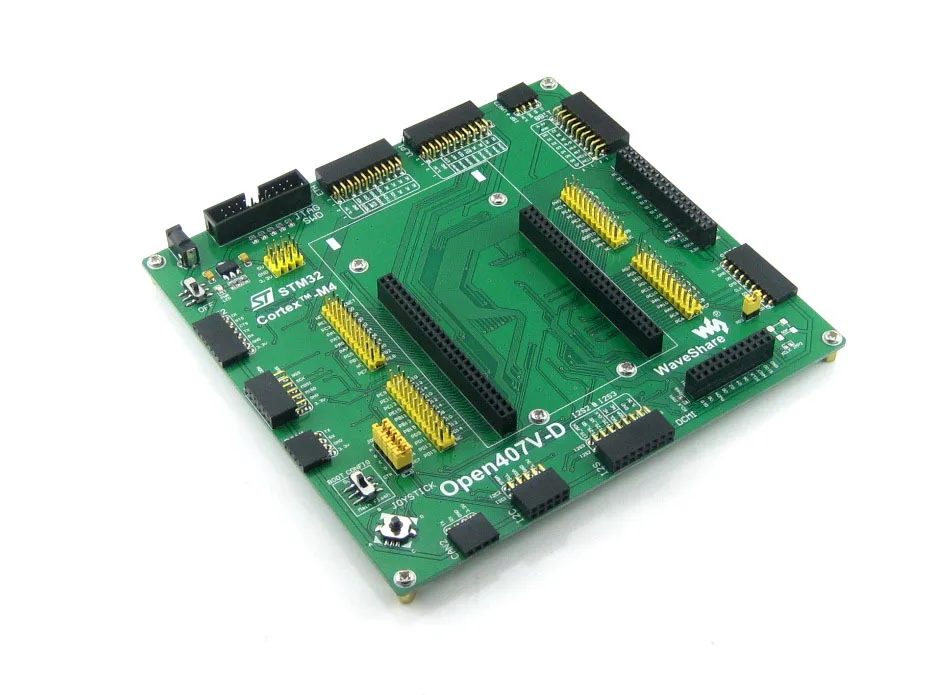

Open407V-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F4DISCOVERY, Который показываетSTM32F407VGT6Микроконтроллер на борту.

Open407V-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

Что на материнском доске

1. STM32F4DISCOVERY розетка:Для легкого подключения STM32F4DISCOVERY
2. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
3. Интерфейс SPI1/SPI2 + AD/DA
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
4. Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
5. Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
6. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
7. I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8. Интерфейс DCMI:Для подключения модуля камеры
9. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
10. Интерфейс FSMC + SPI (16-битный FSMC + SPI):Для подключения сенсорного ЖК-экрана
11. Интерфейс FSMC (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
12. Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
13. Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY)
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15. 5 V DC jack
16. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя

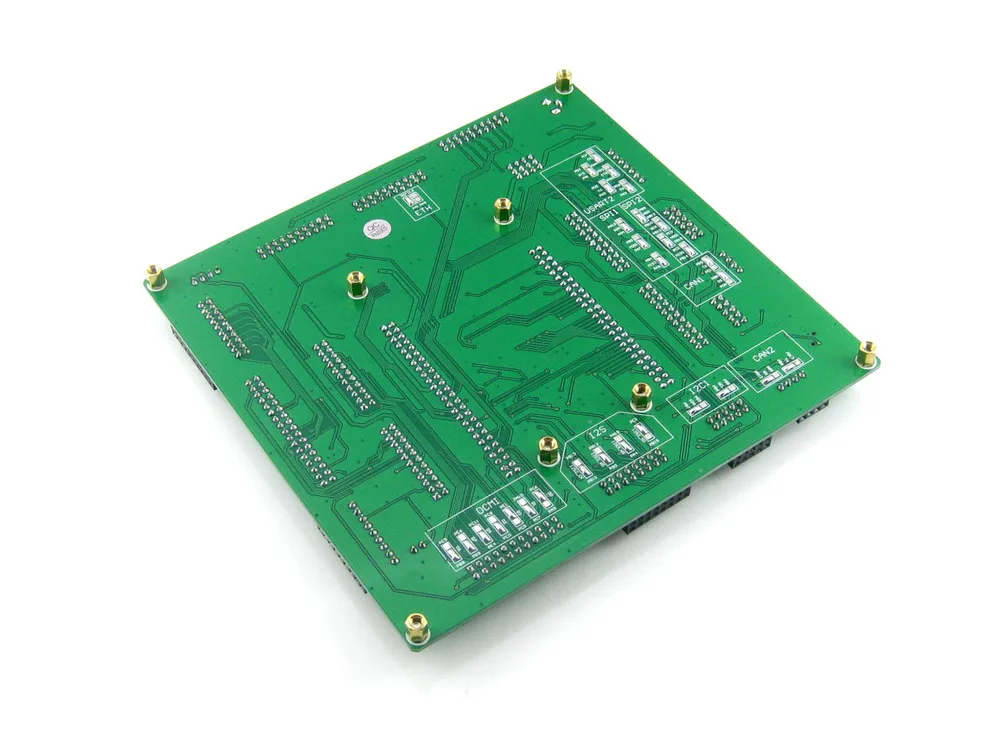

17. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
18. Интерфейс JTAG/SWD:Для отладки/программирования
19. SD карта обнаружения перемычки
20. Перемычка для джойстика
    • Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
21. Переключатель режима загрузки:Для настройки бут0 pin
22. Регулировка подсветки ЖК-дисплея
    • Короткая перемычка для регулировки подсветки ЖК-дисплея
    • Откройте перемычку для отключения и установите свободный порт ввода/вывода
23. AMS1117-3.3:3,3 В регулятор напряжения
24. Выключатель питания:5 V DC вкл/выкл переключатель
25. Индикатор питания
26. Джойстик:Пять позиций

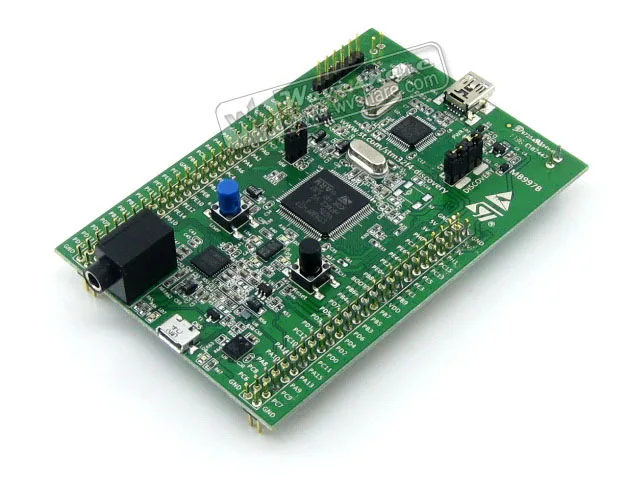

Что на STM32F4DISCOVERY

• Микроконтроллер STM32F407VGT6 с 32-битным сердечником ARM Cortex-M4F, 1 Мб Flash, 192 Кб RAM В упаковке LQFP100
• Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через usb-шину или от внешнего напряжения питания 5 В
• Внешний источник питания: 3 в и 5 В
• LIS302DL, ST MEMS датчик движения, 3-осевой цифровой выходной акселерометр
• MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон
• CS43L22, аудио DAC со встроенным динамиком класса D
• Восемь светодиодов:
  • LD1 (красный/зеленый) для USB связи
  • LD2 (красный) для включения питания 3,3 В
  • Четыре пользовательских светодиода, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий)
  • 2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по току
• Две кнопки (пользователь и сброс)
• USB OTG FS с микро-коннектор AB
• Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

Фотографии

Примечание:
STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

1. Open407V-D макетная плата x 1
2. 4-контактный провод x 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
5. Руководство пользователя CD x 1

Комплект аксессуаров для досок

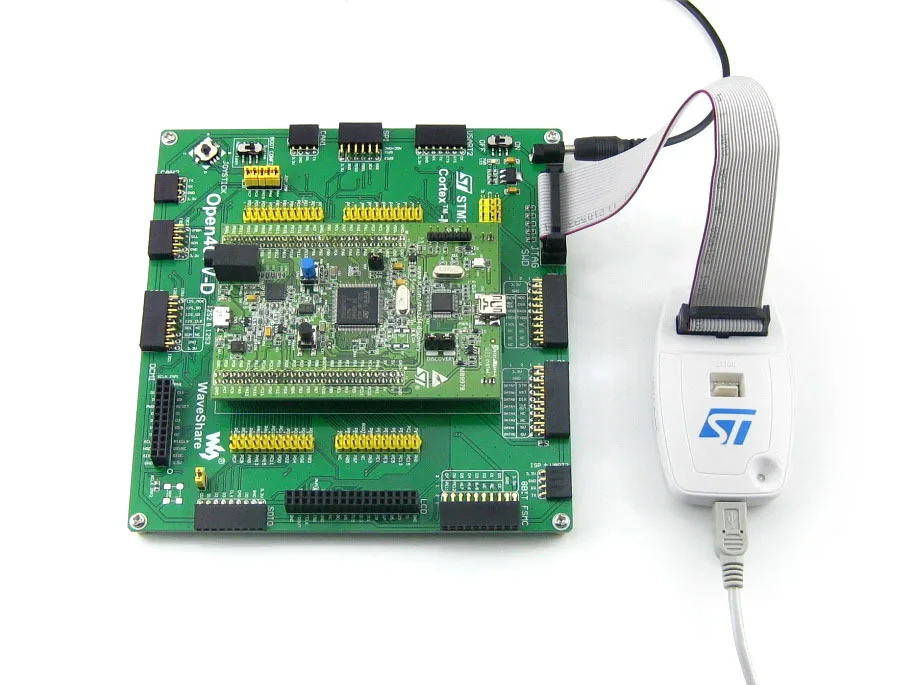

1. STM32F4DISCOVERY x 1
2. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
3. USB3300 USB HS плата (ULPI) x 1
4. DP83848 плата Ethernet (ETH) x 1
5. Плата nandflash (A) (FSMC) x 1
6. OV7670 плата камеры (B) (DCMI) x 1
7. PL2303 USB UART Board (mini) x 1
8. Кабель Ethernet x 1
9. Usb-разъем типа A для мини-кабеля типа B x 1
10. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
