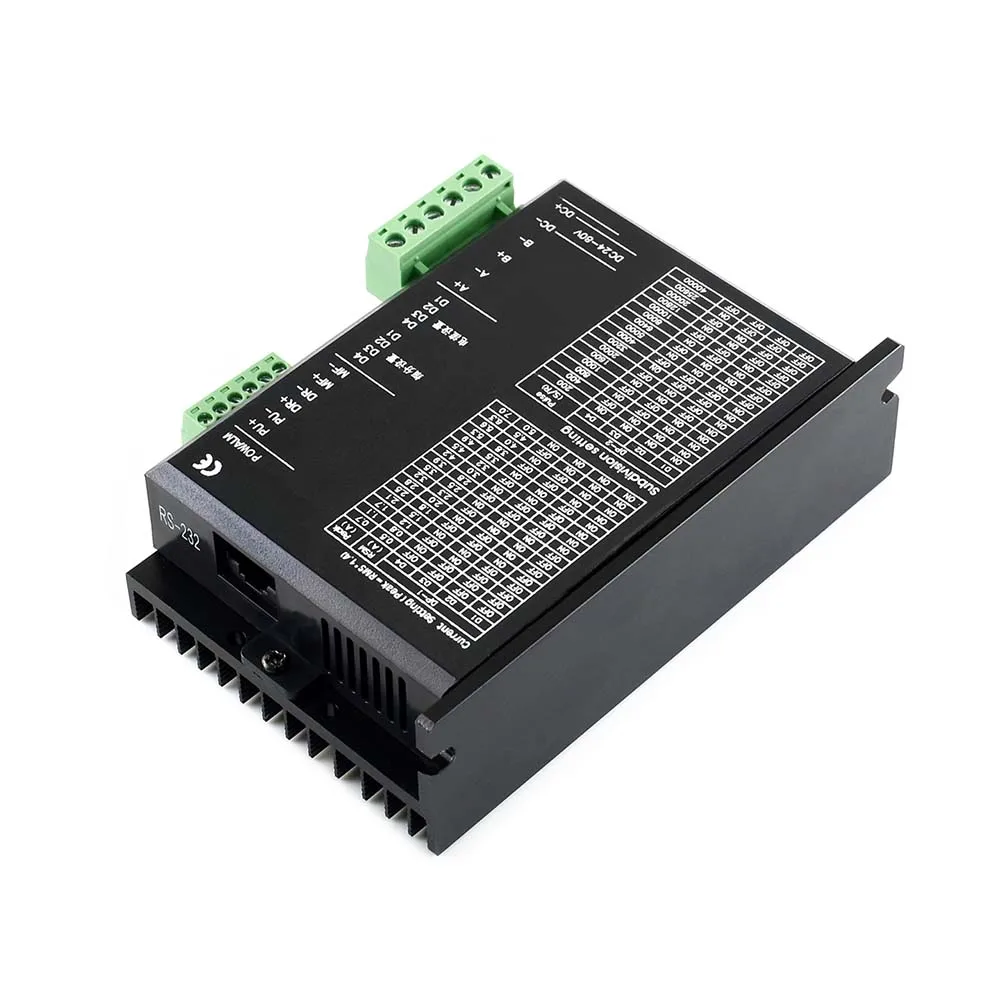

SMD258C двухфазный гибридный Драйвер шагового двигателя разрешение до 40000S/R

Raspberry Pi 3 Model B/4B/B +/A + 5 дюймов HDMI GPIO резистивный сенсорный ЖК дисплей дюймов|raspberry pi|pi

2 022,80 руб.

Raspberry Pi 4 Model B Media Center Kit M4B01 4G|Демонстрационные стенды| |

8 320,39 руб.

STM32F0DISCOVERY STM32F051R8T6 STM32F051 ARM Cortex M0 STM32 оценочная макетная плата набор открытий

1 739,12 руб.

Raspberry Pi 4 Model B + Plus DAC Kit D4B01 1G|Демонстрационные стенды| |

6 429,22 руб.

Raspberry pi 4B С портом питания type C 5 в 3 А и переключателем|Демонстрационные стенды| |

359,32 руб.

Raspberry Pi Zero DEV Kit 1 ГГц одноядерный процессор 512 МБ ОЗУ комплект включает чехол

1 708,86 руб.

ЖК дисплей WQScosea 7 дюймов 0 800*480 TFT сенсорная панель модуль экрана SSD1963 контроллер

3 577,34 руб.

Набор для сборки робота Waveshare Raspberry Pi: 2018 новые оригинальные Pi 3 Model B + алфавит

8 719,81 руб.

Месяц

Минимальная цена

Макс. стоимость

Цена

Apr-04-2026

3779.63 руб.

3968.19 руб.

3873.5 руб.

Mar-04-2026

3748.45 руб.

3935.0 руб.

3841.5 руб.

Feb-04-2026

3144.15 руб.

3301.83 руб.

3222.5 руб.

Jan-04-2026

3684.53 руб.

3868.33 руб.

3776 руб.

Dec-04-2025

3208.12 руб.

3368.82 руб.

3288 руб.

Nov-04-2025

3621.91 руб.

3802.38 руб.

3711.5 руб.

Oct-04-2025

3589.31 руб.

3768.0 руб.

3678.5 руб.

Sep-04-2025

3557.24 руб.

3735.55 руб.

3646 руб.

Aug-04-2025

3525.56 руб.

3701.60 руб.

3613 руб.

Обзор

SMD258C-двухфазный драйвер двигателя для гибридных шаговых двигателей, поддерживает 16-сортные настройки как для приводного тока, так и для ступенчатого деления, разрешение до 40000S/R. Он широко используется в оборудовании с ЧПУ, скульптурном станке, режущем станке и т. д.

Особенности

Широкий диапазон входного напряжения (DC 24V ~ 80V)

16 классов ступенчатая Настройка деления, разрешение до 40000S/R

16 сортов настройки тока привода, Регулируемая между 0.5A/фазой и 5.0A/фазой

Поддерживает три режима управления: общий катод, общий анод и дифференциальный

Поддерживает оповещения о недостаточном напряжении, перенапряжении, перегреве, перетоке

Поддерживает фазовую память при отключении питания

Оптическая изоляция для ввода/вывода сигнала и входного сигнала

Когда шаговый пульс останавливается более 100 мс, ток катушки будет сокращен автоматически наполовину

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi, STM32, Arduino)

Технические характеристики

Рабочее напряжение: 24 В ~ 80 В постоянного тока

Напряжение сигнала: 4,2 В ~ 24 В

Ток привода: 0.5A ~ 5A

Частота сигнала: ≤ 150 кГц

Режим управления: общий катод, общий анод и дифференциальный

Применение

SMD258C подходит для среднего или малого размера оборудования с ЧПУ, которое требует высокого разрешения, например:

Скульптурная машина

Дозатор для клея

Автоматическая Винтовая Машина

Станок для резки

Соединения

Символ

Описание

ПУ +

Импульсный сигнал Оптический изолированный положительный терминал

ПУ-

Импульсный сигнал Оптический изолированный отрицательный терминал

Д-р +

Оптический изолированный положительный терминал

Д-р-

Оптический изолированный отрицательный терминал

МФ +

Оптический изолированный положительный терминал включения сигнала двигателя

МФ-

Оптический изолированный отрицательный терминал включения сигнала двигателя

A +

Шаговый двигатель обмотки выход положительный терминал

А-

Шаговый двигатель обмотки Выход Отрицательный терминал

B +

Шаговый двигатель обмотки B выход положительный терминал

Б-

Шаговый двигатель обмотки B Выход Отрицательный терминал

DC +

24 ~ 80 в вход источника питания

DC-

Наземный источник питания
