Описание товара
XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E

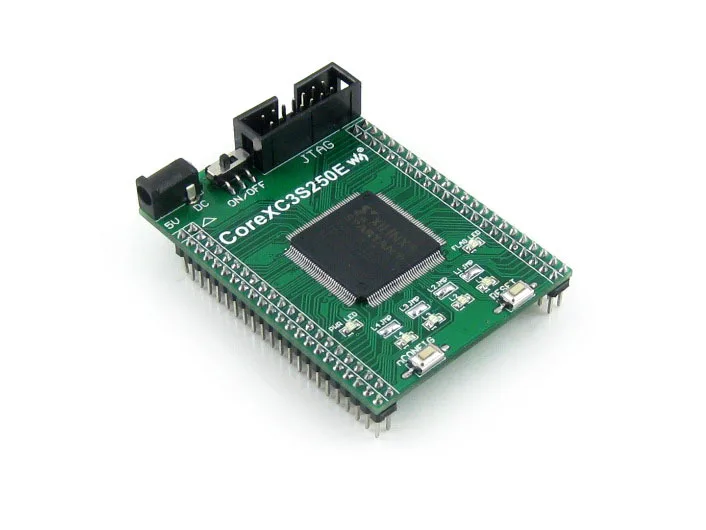

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на бортуОбзор
Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.
- Бортовой 1 шт. XCF02S
- Интегрированная Базовая схема FPGA, такая как часы
- Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
- Все порты ввода/вывода доступны на контактных заголовках
- Бортовой JTAG отладка/программирование интерфейс
- 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

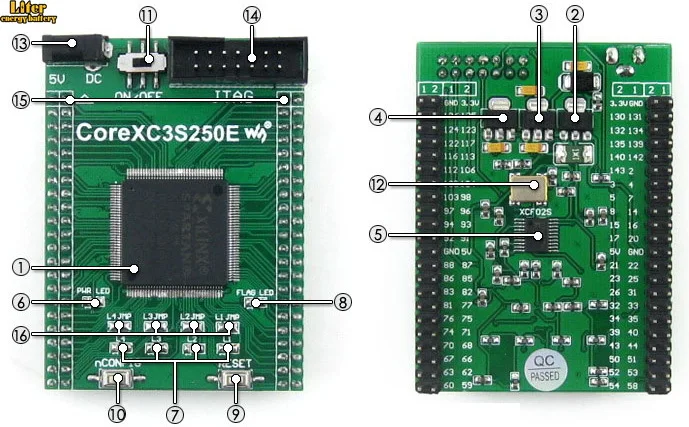

What's On Board
- XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 V ~ 3,3 V
- Комплект поставки:QFP144
- Ввода/вывода:80
- LEs:250 K
- Оперативная память:216kb
- DCMs: 4
- Отладки/программирования:поддержка jtag
- AMS1117-3.3,3,3 V регулятор напряжения
- AMS1117-2.5,2,5 V регулятор напряжения
- AMS1117-1.2,1,2 V регулятор напряжения
- XCF02S,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- FPGA инициализации индикатора
- Кнопка сброса
- Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- Выключатель питания
- 50 м активный кристаллический осциллятор
- 5 V DC jack
- JTAG интерфейс:Для отладки/программирования
- FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- Светодиодный джемперы

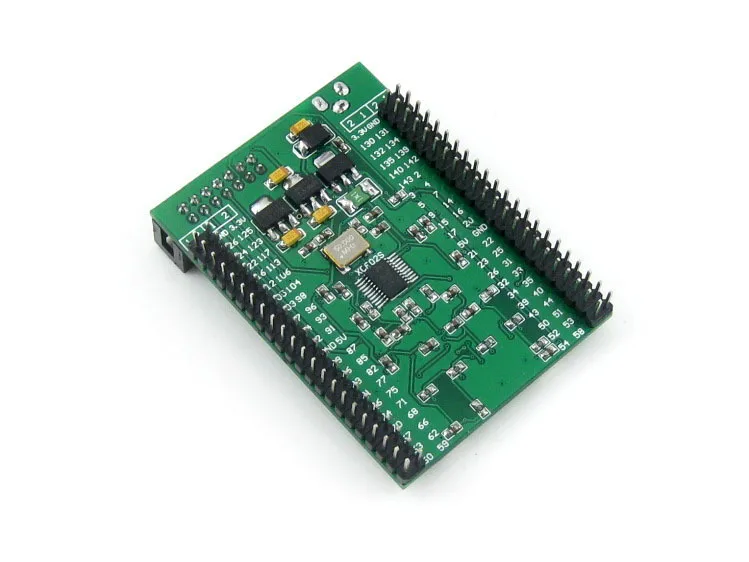

Фото
Примечание:

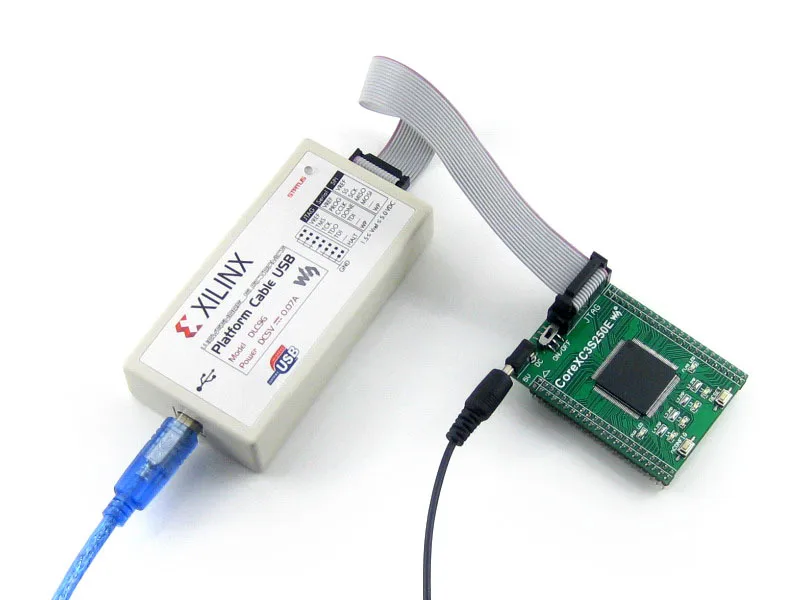

Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

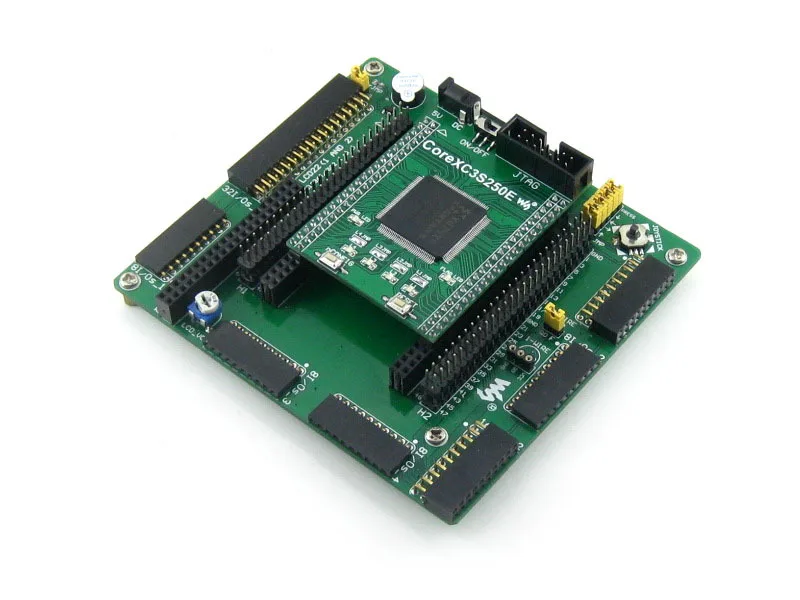

Материнская плата и программист/отладчик на фотографиях не включены в цену.
Отладки/программирования интерфейса
Основная плата Core3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | GND | Заземления сигнала |
| 2 | VCC (многоцел) | Цель блок питания |
| 3 | GND | Заземления сигнала |
| 4 | TMS | Джтаг государственного управления машиной |
| 5 | GND | Заземления сигнала |
| 6 | TCK | Часы сигнала |
| 7 | GND | Заземления сигнала |
| 8 | TDO | Данных от устройства |
| 9 | GND | Заземления сигнала |
| 10 | TDI | Данные устройства |
| 11 | GND | Заземления сигнала |
| 12 | NC | |
| 13 | GND | Заземления сигнала |
| 14 | NC | |
| 15 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
- Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
- Демонстрационный код (Verilog, VHDL)
- Схема (PDF)
- FPGA документация развития
- Вики:Www.waveshare.com/wiki/Core3S250E
В комплект входит:
Вес упаковки:0,074 кг
- Основная плата Core3S250E x 1
- Кабель питания USB x 1
