Плата разработки STM32 предназначена для MCU STM32F407IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407I-C-это разработочная плата STM32, предназначенная дляSTM32F407IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407I.

Open407I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

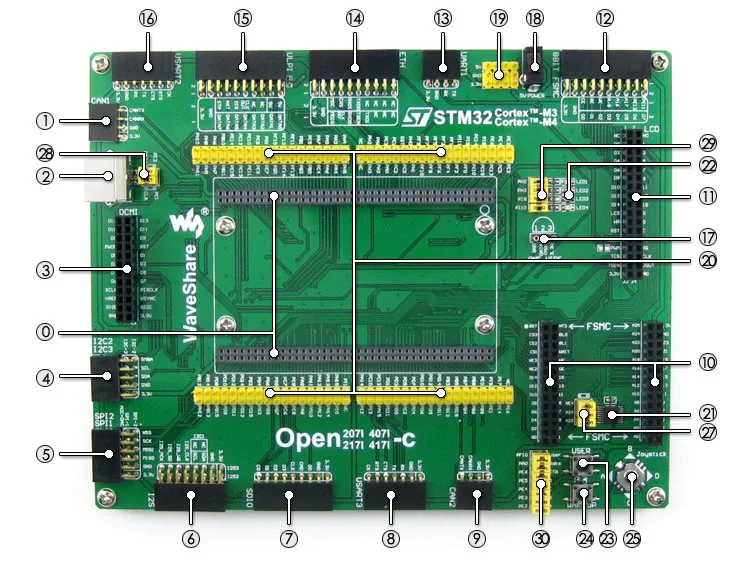

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения Core407I
2. Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
3. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
4. Интерфейс DCMI:Для подключения модуля камеры
5. Интерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
6. Интерфейс SPI1/SPI2
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
7. I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
9. Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
10. Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
11. 16-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д.
12. 16-битный интерфейс FSMC + SPI:Для подключения сенсорного ЖК-экрана
13. 8-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
14. Интерфейс UART1:Легко подключается к RS232, RS485, USB к 232 и т. Д.
15. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
16. Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F407I интегрирует USB HS контроллер без какого-либо устройства PHY)
17. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
18. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
19. 5 V DC jack
20. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
21. MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
22. 74LVC139:Используется для расширения FSMC, позволяет подключать несколько устройств через FSMC одновременно, таких как LCD и NAND FLASH
23. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
24. Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом
25. Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
26. Джойстик:Пять позиций
27. Прозрачный пустой слот (на нижней стороне):Для пайки 50 м активного кристаллического осциллятора, который обеспечит часы DCMI
28. 74LVC139 выбор джемпер:Для FSMC chip выберите
29. Джемпер PS/2
30. Перемычка светодиодов
31. Ключ пользователя/джойстик джемпер

Для Джемперы 27-30:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

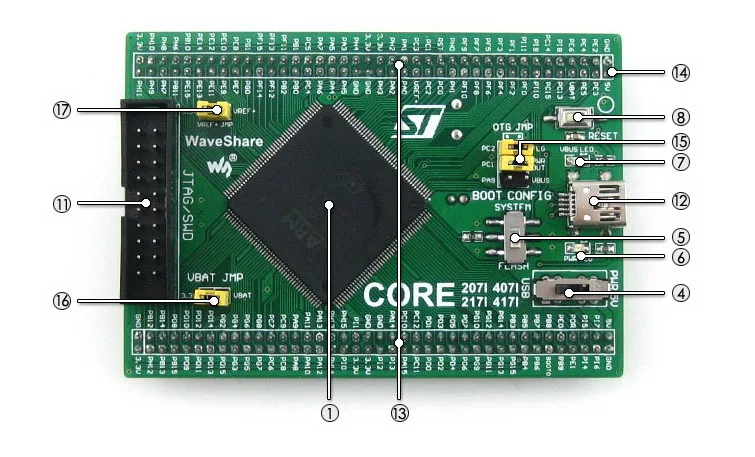

Что на Core407I

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-битный RISC
   • Характеристика:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Рабочее напряжение:1,8 В-3,6 В
   • Упаковка:LQFP176
   • Воспоминания:1024kB Flash, 192 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1 x 8-14-битный параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения
3. MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Индикатор питания
7. Светодиод VBUS
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Интерфейс USB
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

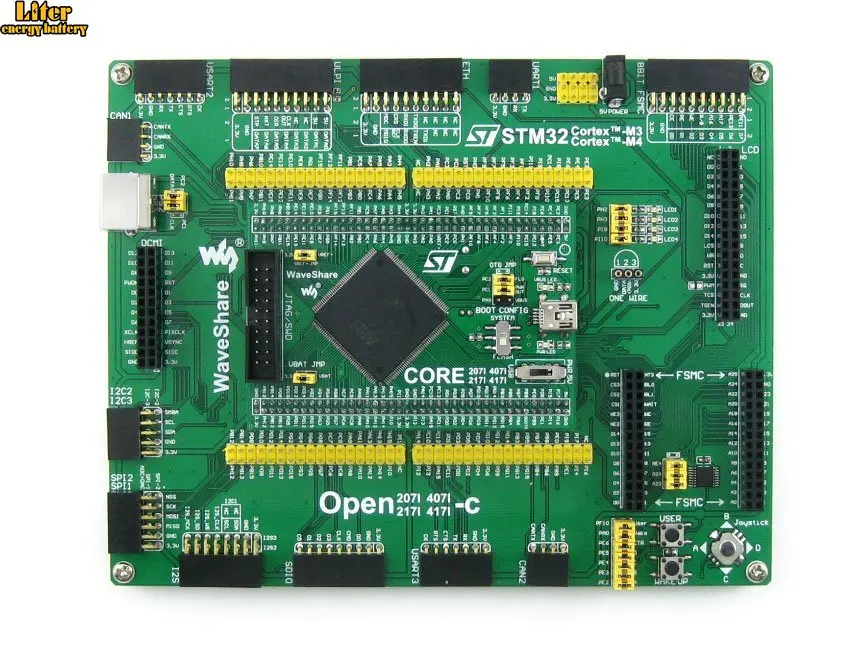

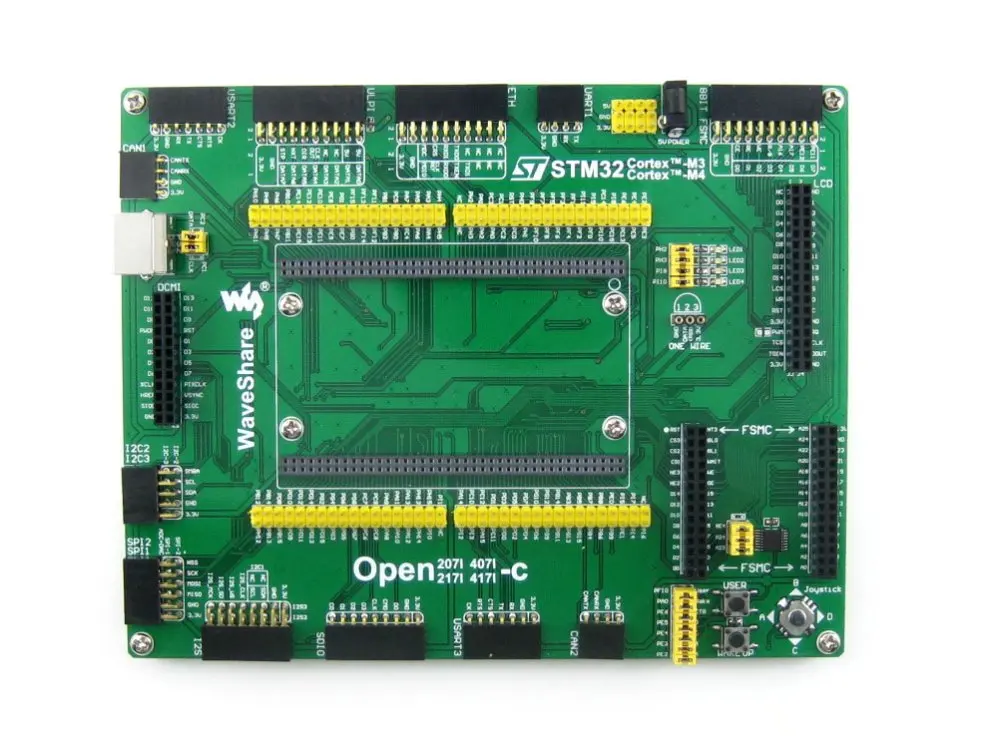

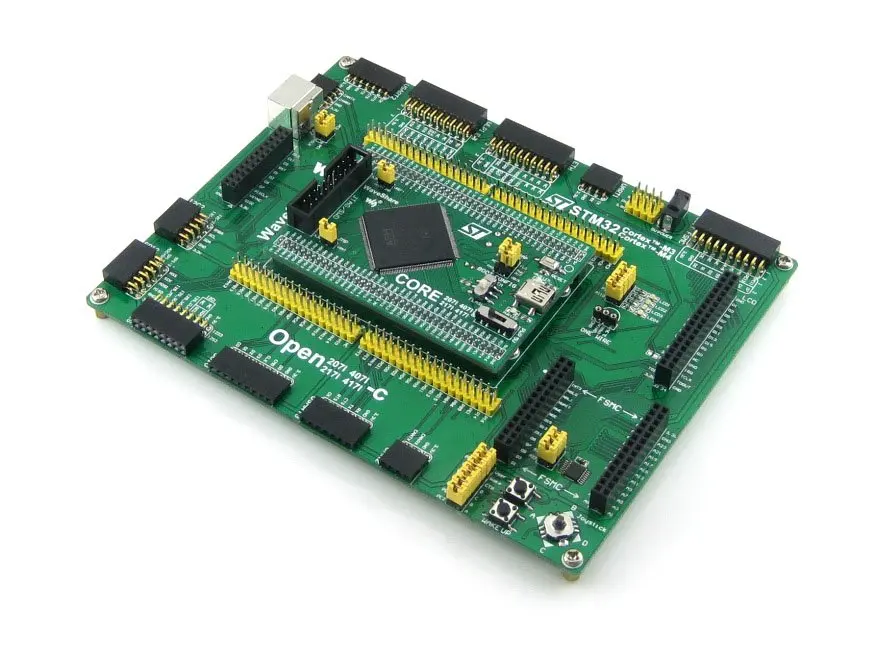

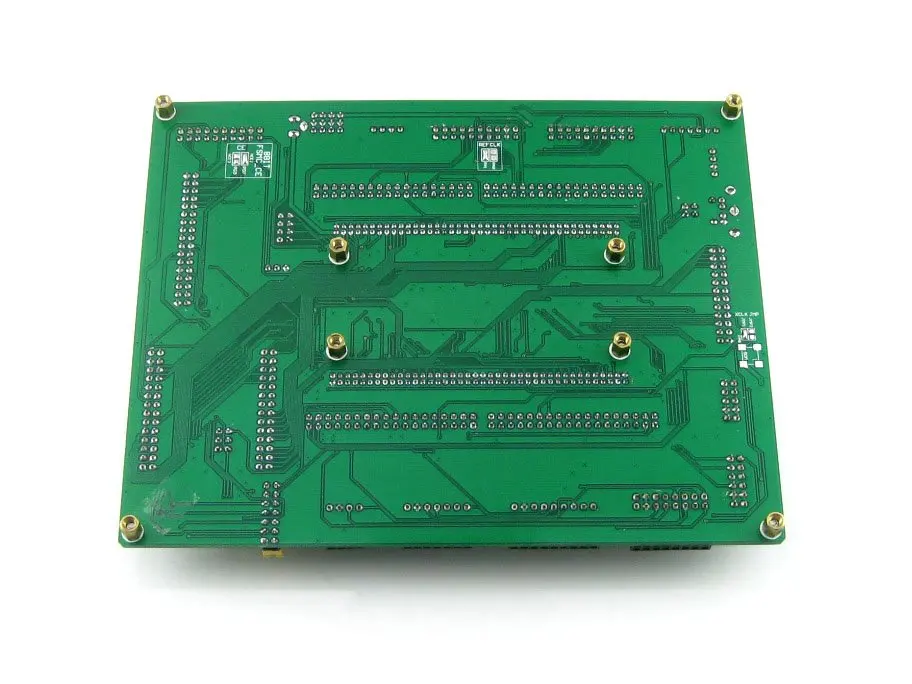

Фотографии

Примечание:
Open407I-C поддерживает программирование через STM32 UART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.

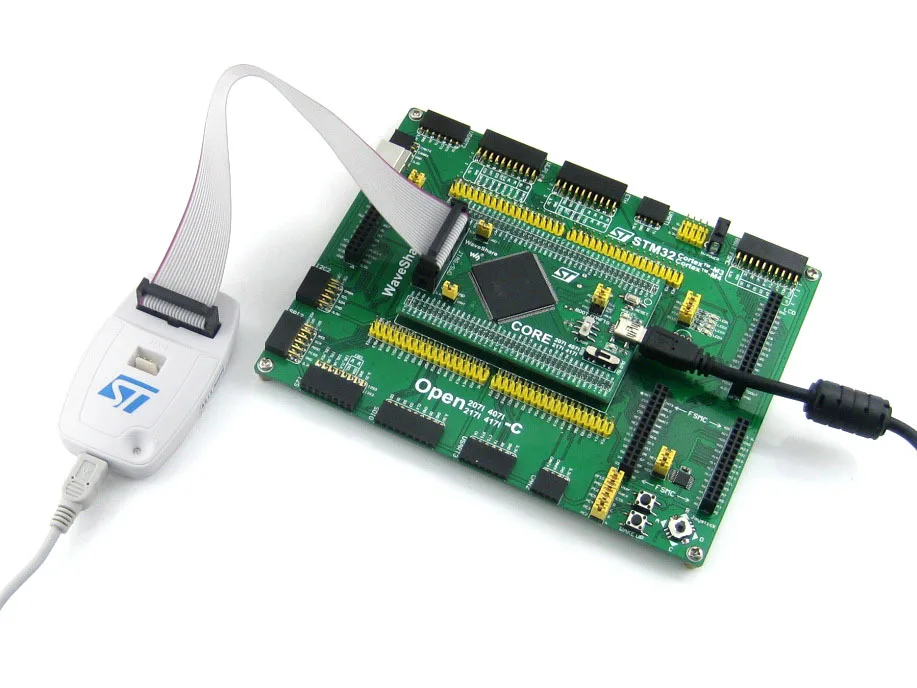

Open407I-C не интегрирует функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

В комплект входит

1. Open407I-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод x 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. Руководство пользователя CD x 1
