Обзор

Это промышленный USB в RS232/485/TTL изолированный конвертер с оригинальной FT232RL внутри. Он оснащен встроенными защитными схемами, такими как изоляция питания, магнитная изоляция ADI и диод телевизоров и т. д. более того, USB к RS232/485/TTL поставляется с корпусом из алюминиевого сплава, что делает его твердым и прочным для работы.

USB к RS232/485/TTL очень прост в использовании, полностью автоматический трансивер без задержек. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для промышленного контрольного оборудования и/или приложений с высокими коммуникационными требованиями.

Особенности

• USB к RS232, USB к RS485, USB к TTL (UART)
• Оригинальный FT232RL, быстрая связь, Стабильная и надежная, лучшая Совместимость
• Встроенная изоляция источника питания unibody обеспечивает стабильное изолированное напряжение, не требует дополнительного источника питания для изолированного терминала
• Встроенная магнитная изоляция unibody, Позволяет изолировать сигнал, высокая надежность, сильная защита от помех, низкое энергопотребление
• Встроенные телевизоры (преходящее напряжение подавителя), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи, молниеносное и антистатическое
• Встроенный самовосстанавливающийся предохранитель и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность
• Полностью автоматическая схема приемопередатчика без задержек обеспечивает бесперебойную работу usb-порта с различными интерфейсами, не мешая друг другу
• Бортовой TTL серийный 3,3 V/5 V переводчик напряжения, config уровень TTL через переключатель
• Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением, ЧПУ процесс открытия, прочный и долговечный
• 3 светодиода для указания состояния питания и трансивера
• Высокое качество USB-B и RS232 разъемы, плавная вилка/тяга

Технические характеристики

• Тип продукта: Промышленный оптически изолированный конвертер
• Baudrate: 300-921600bps
• Хост-порт: USB
• Порт устройства: RS485/RS232/TTL
• Тип разъема для зарядки: USB
  • Рабочее напряжение: 5 В
  • Разъем: USB-B
  • Защита: 200мА Самовосстанавливающийся Предохранитель, изолированный выход
  • Расстояние передачи: ~ 5 м
• RS485:
  • Разъем: Винтовые клеммы
  • Контакты: A +, B-, GND
  • Управление направлением: аппаратное автоматическое управление
  • Защита: 600 Вт lightning-proof и surge-Подавление, 15кВ ESD защита (защищены 120R балансировочный резистор паяльные колодки)
  • Расстояние передачи: ~ 1200 м
  • Режим передачи: Многоточечные точки (до 32 узлов, рекомендуется использовать ретрансляторы для 16 узлов и более)
• RS232:
  • Разъем: DR9 мужской
  • Защита: tvs-диод, защита от перенапряжения, защита от ESD
  • Расстояние передачи: ~ 15 м
  • Режим передачи: точка-точка
• TTL (UART):
  • Рабочее напряжение: 3,3 V/5 V
  • Разъем: Винтовые клеммы
  • Контакты: TXD, RXD, GND
  • Защита: защитный диод с зажимом, защита от перенапряжения/отрицательного напряжения, ударопрочность
  • Режим передачи: точка-точка
• Светодиодные индикаторы:
  • PWR: красный индикатор питания, загорается при обнаружении подключения USB и напряжения
  • TXD: зеленый индикатор TX, загорается, когда порт USB передает данные
  • RXD: синий индикатор RX, загорается, когда порты устройства возвращают данные
• Рабочая среда:
  • Температура:-15 ℃ ~ 70 ℃
  • Влажность: 5% RH ~ 95% RH
• Операционная система: Windows 10/8,1/8/7/XP

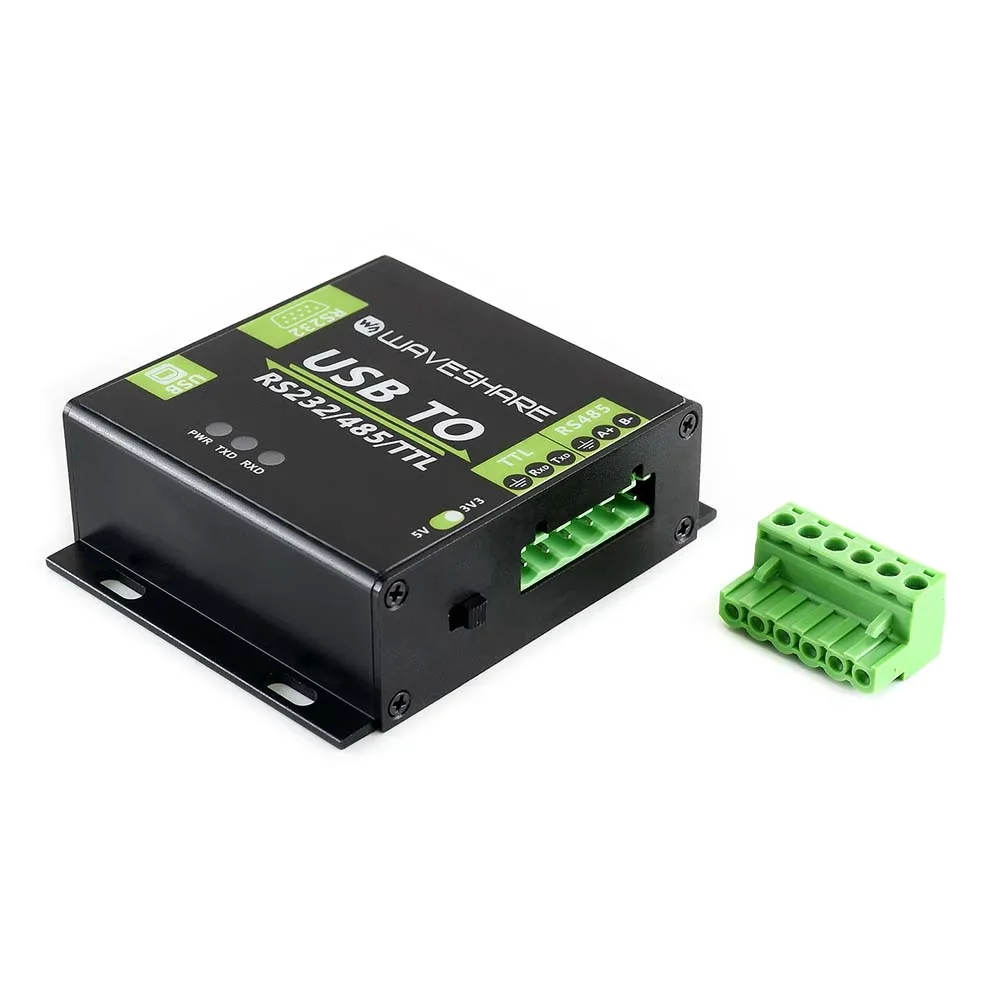

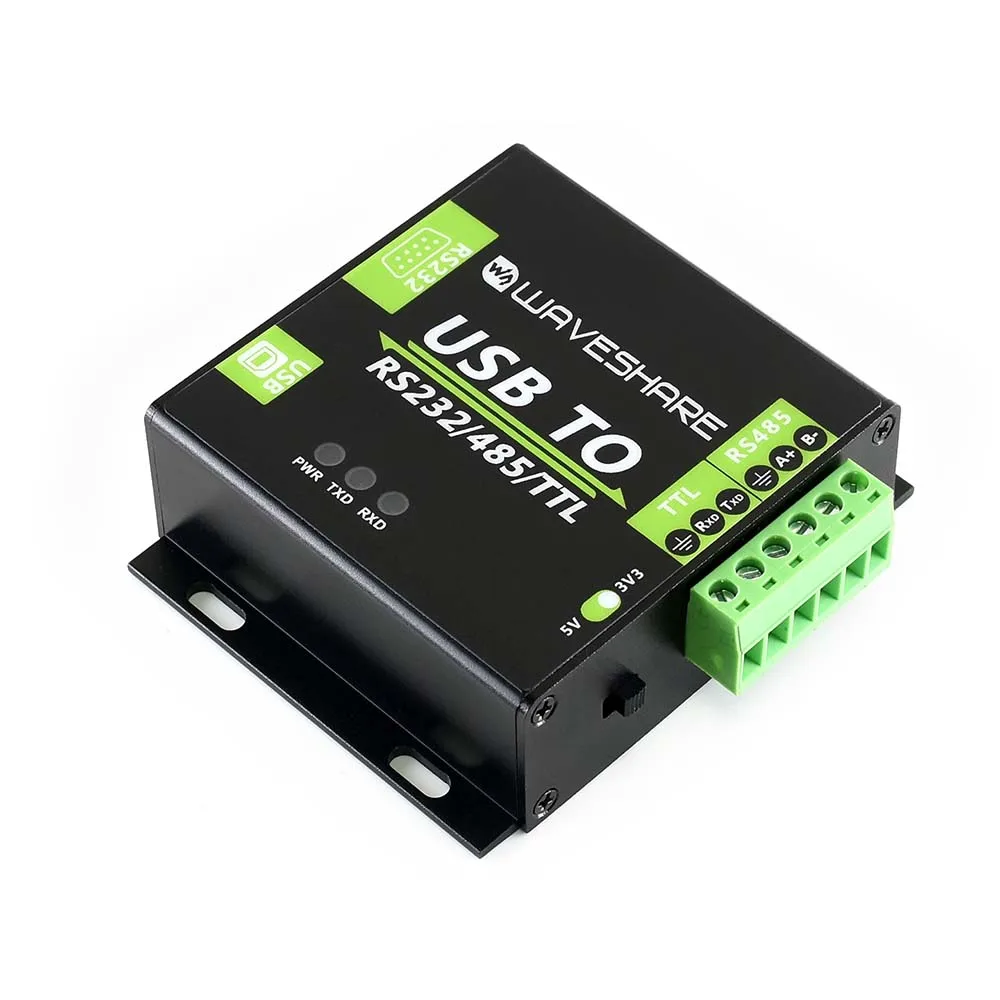

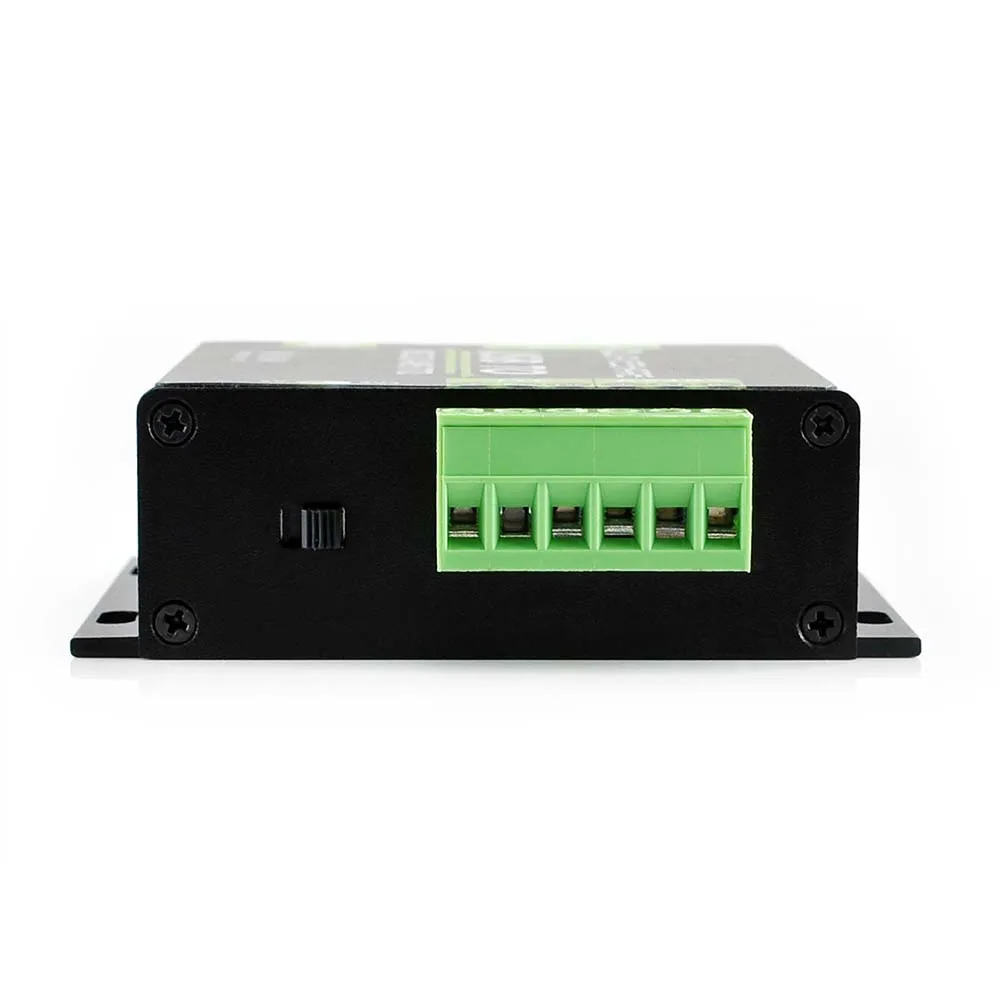

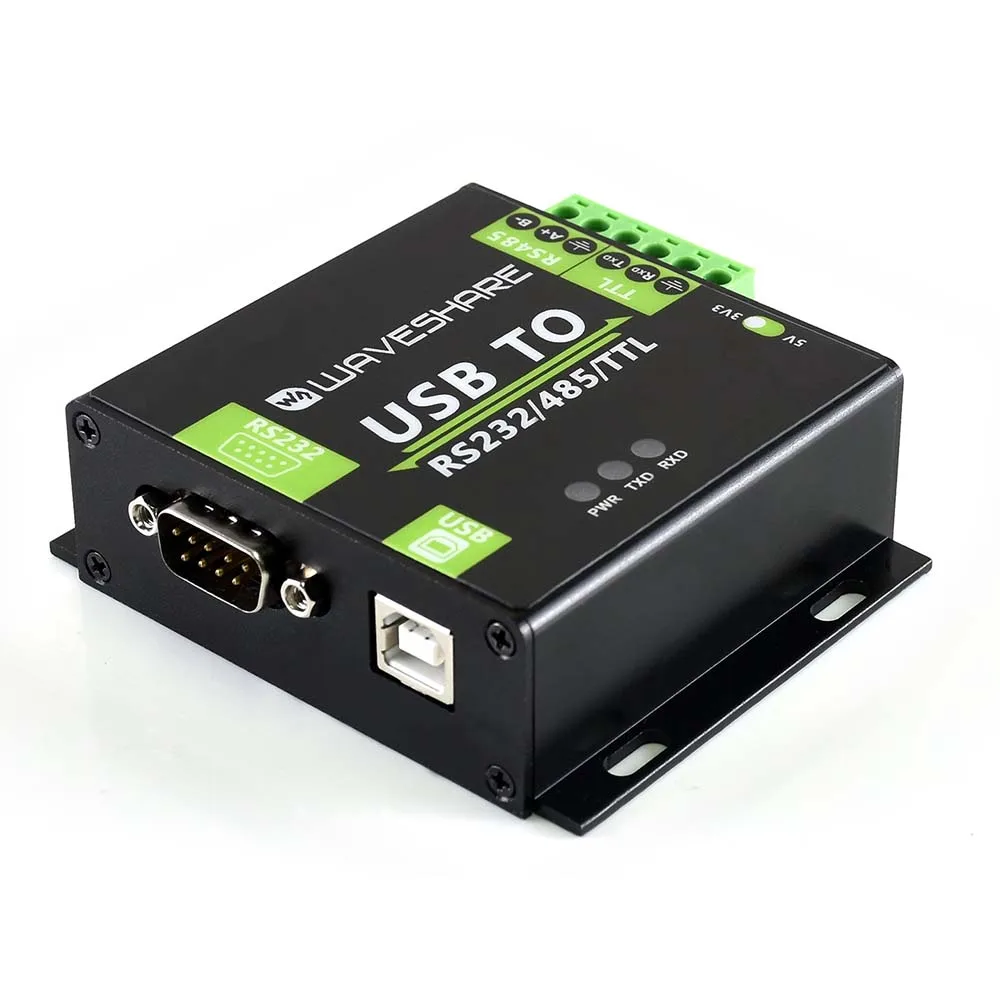

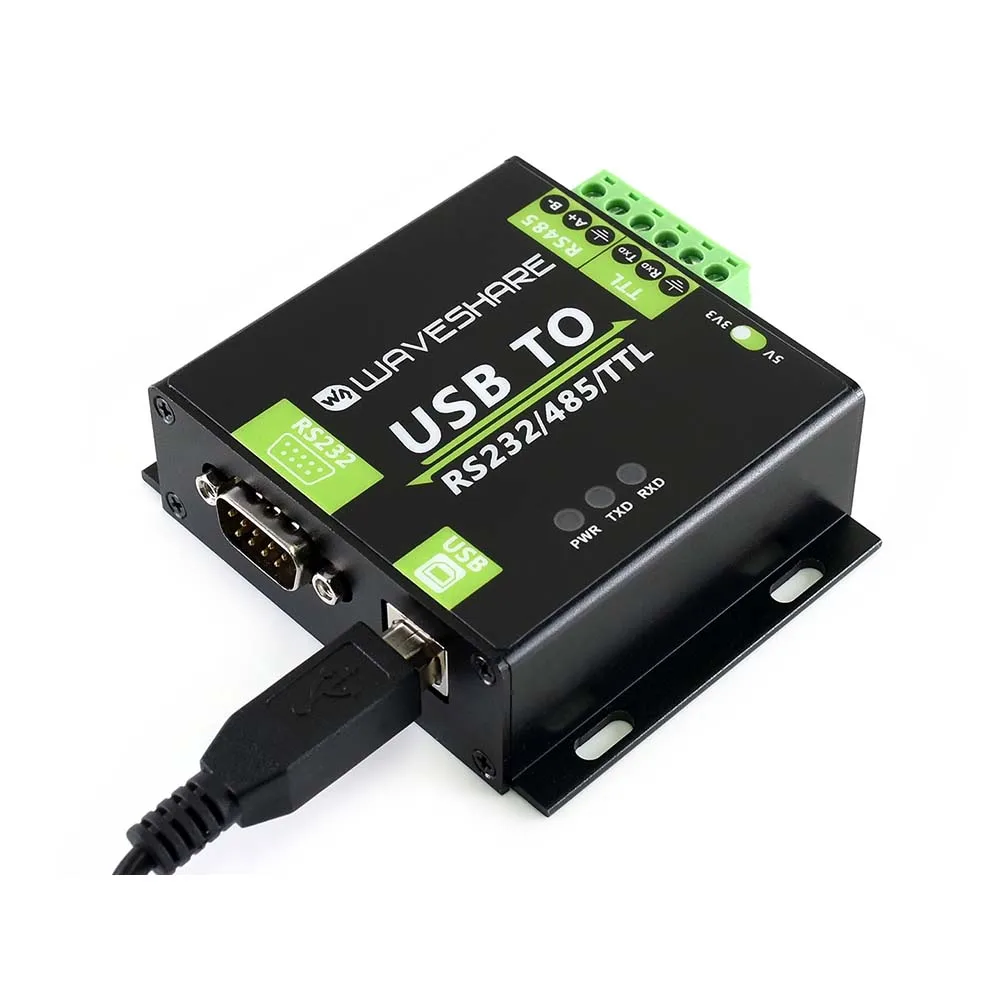

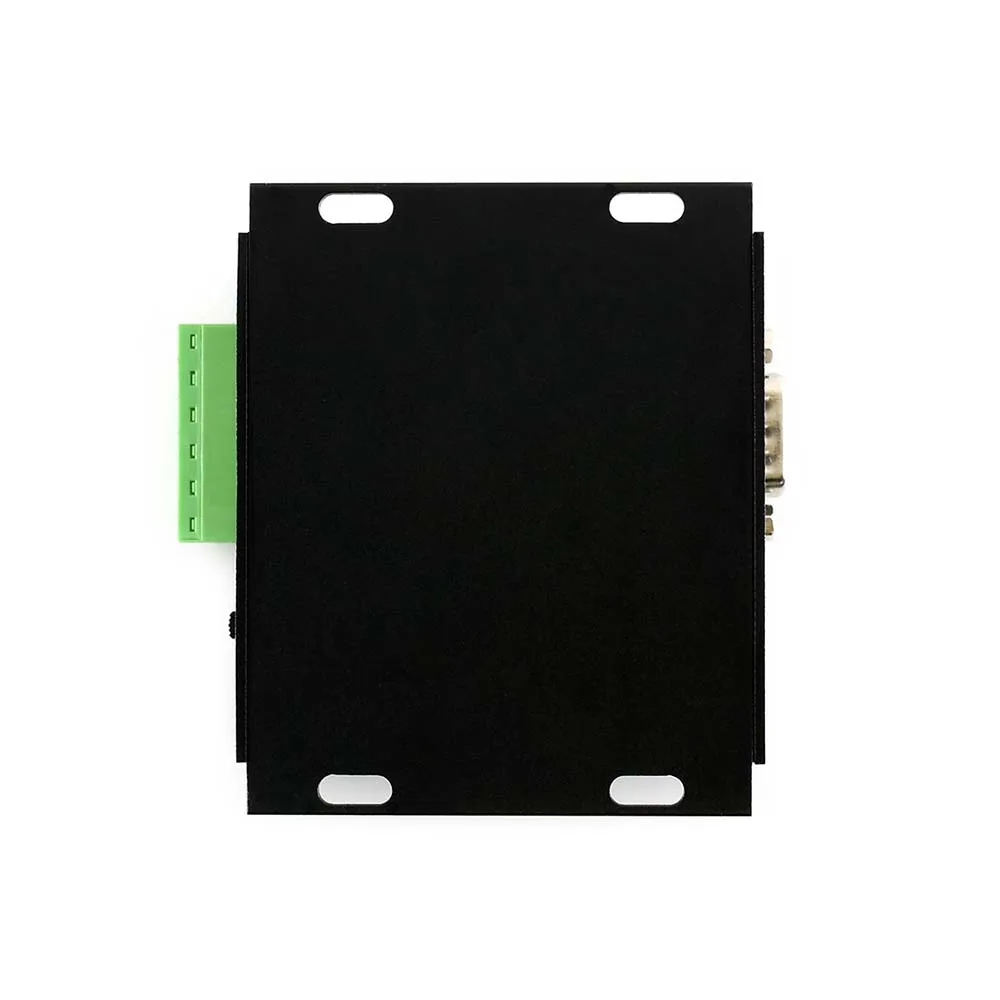

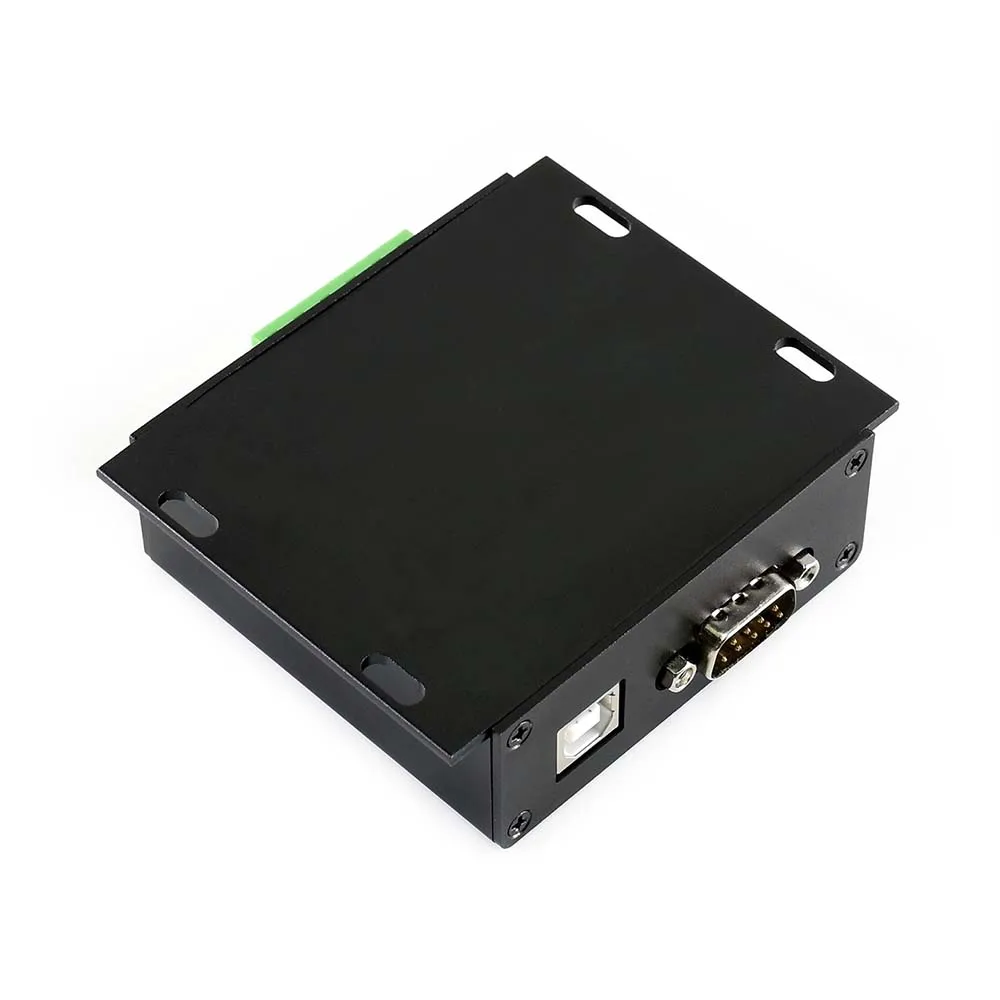

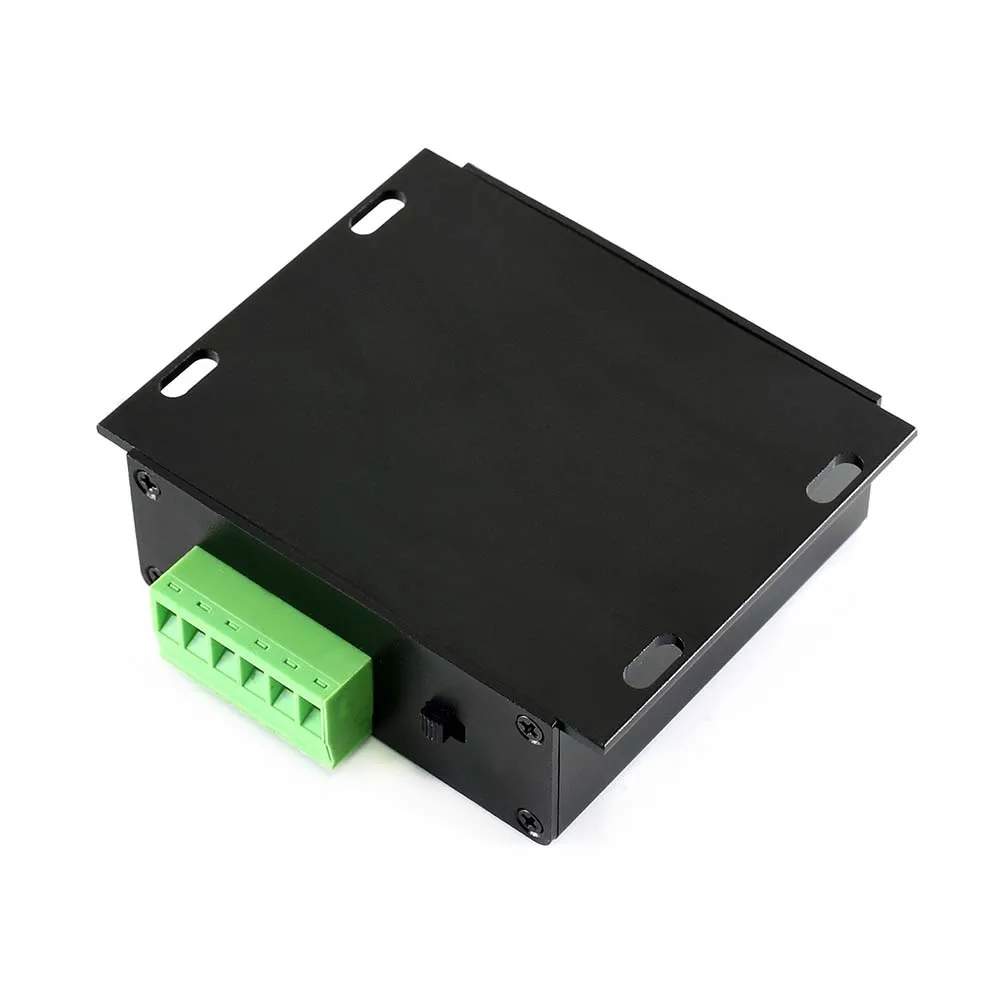

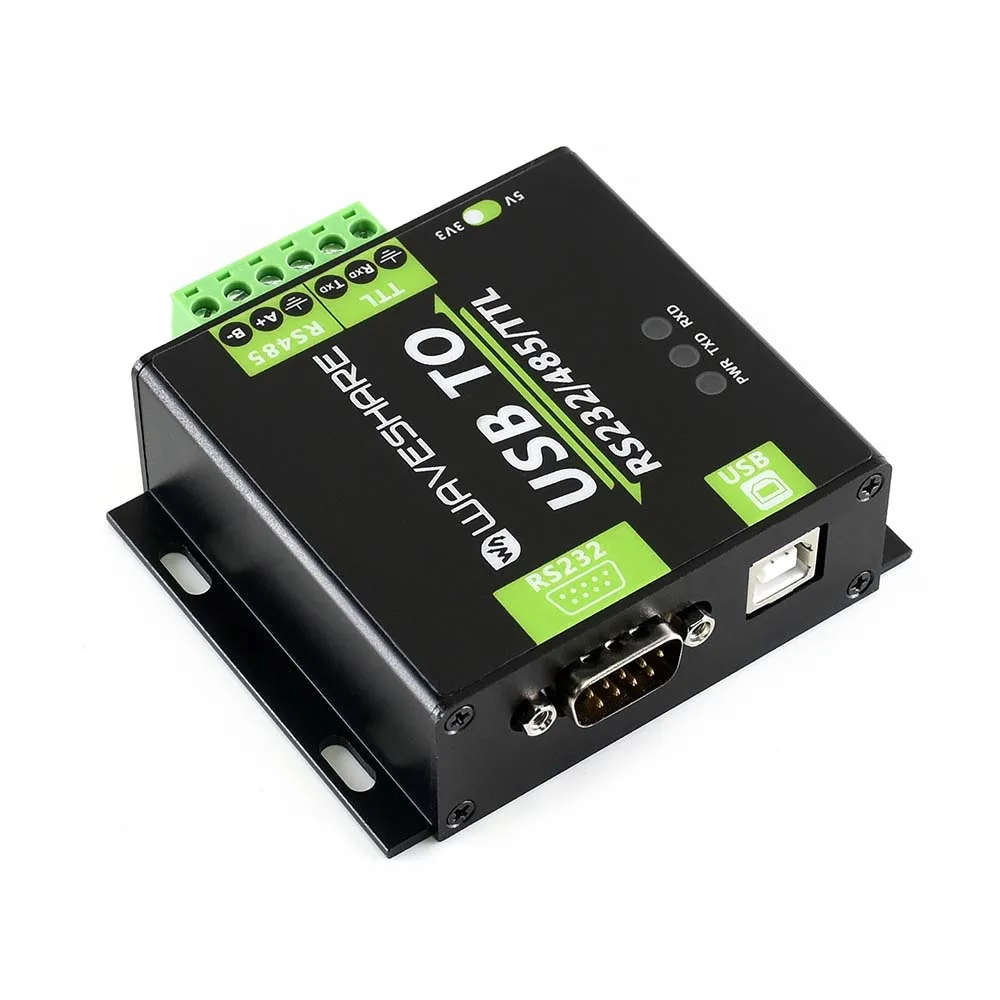

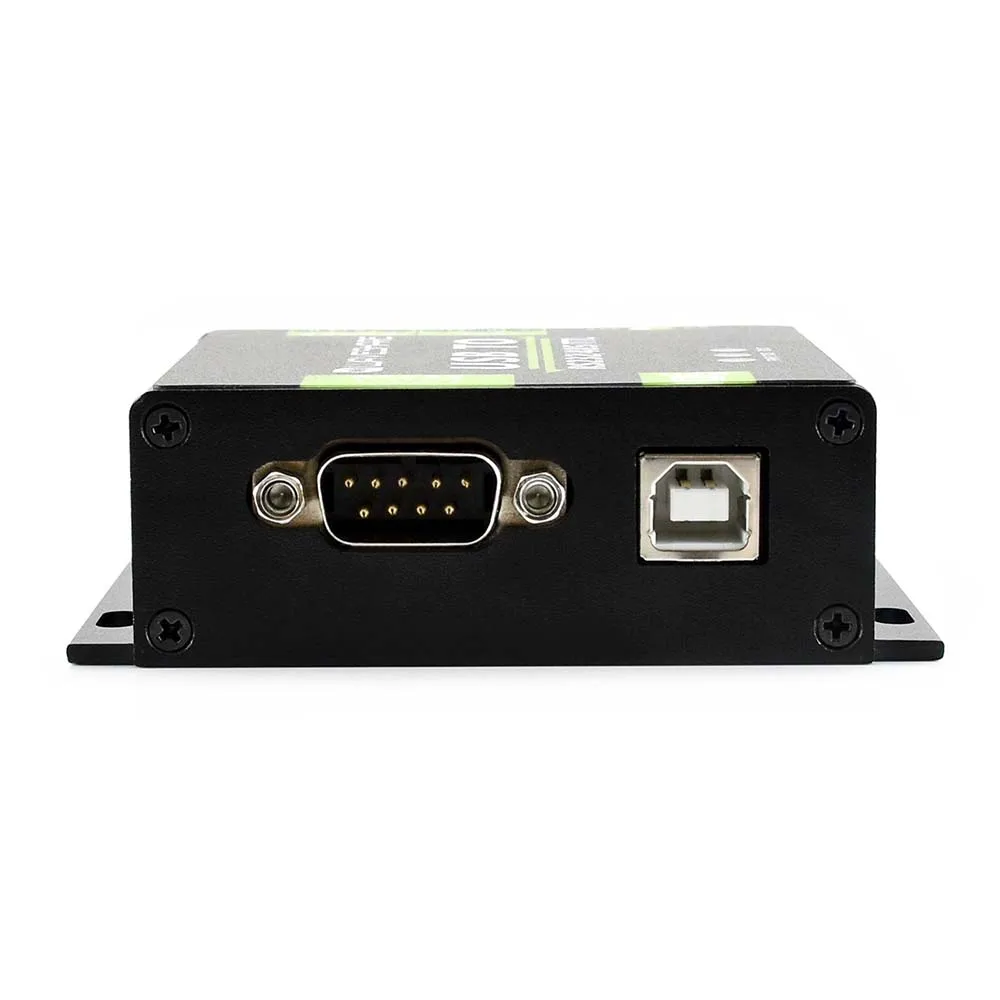

Фото

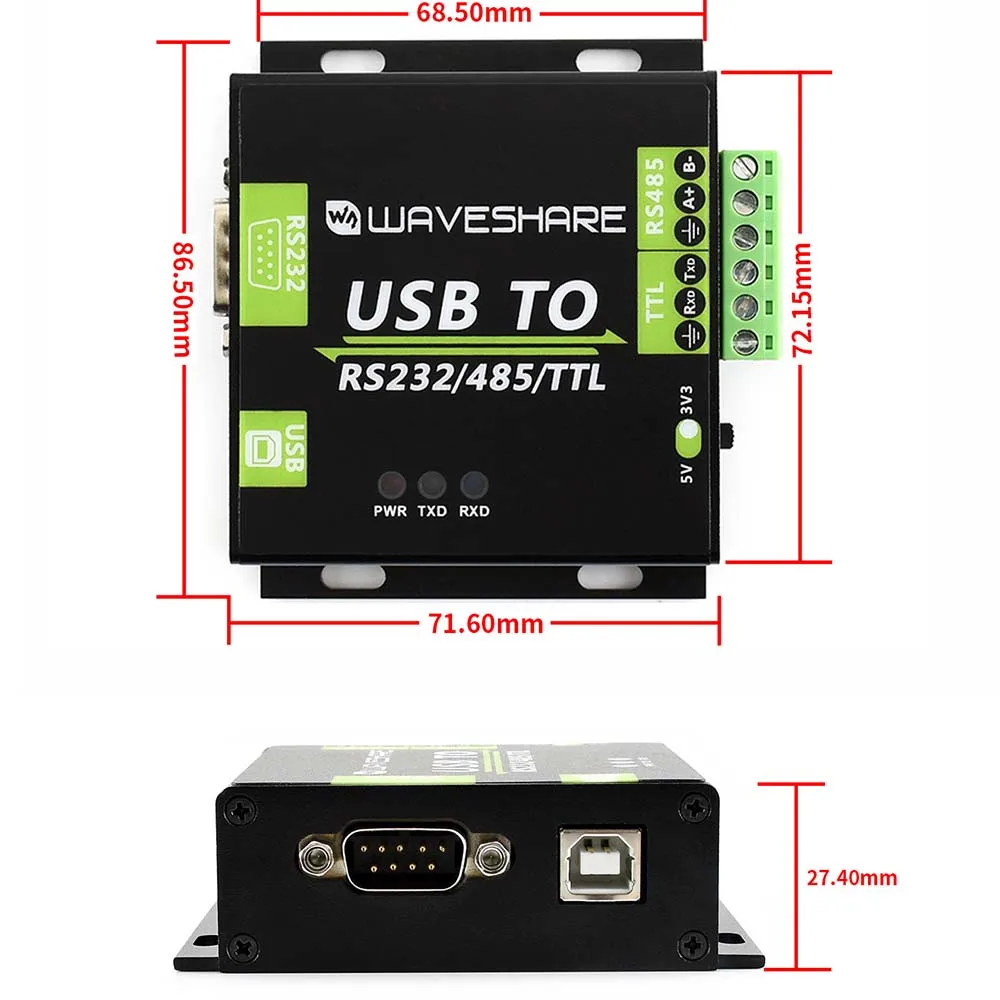

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/USB_TO_RS232/485/TTL

Содержимое упаковки

Вес упаковки:0,192 кг

1. USB к RS232/485/TTL x1

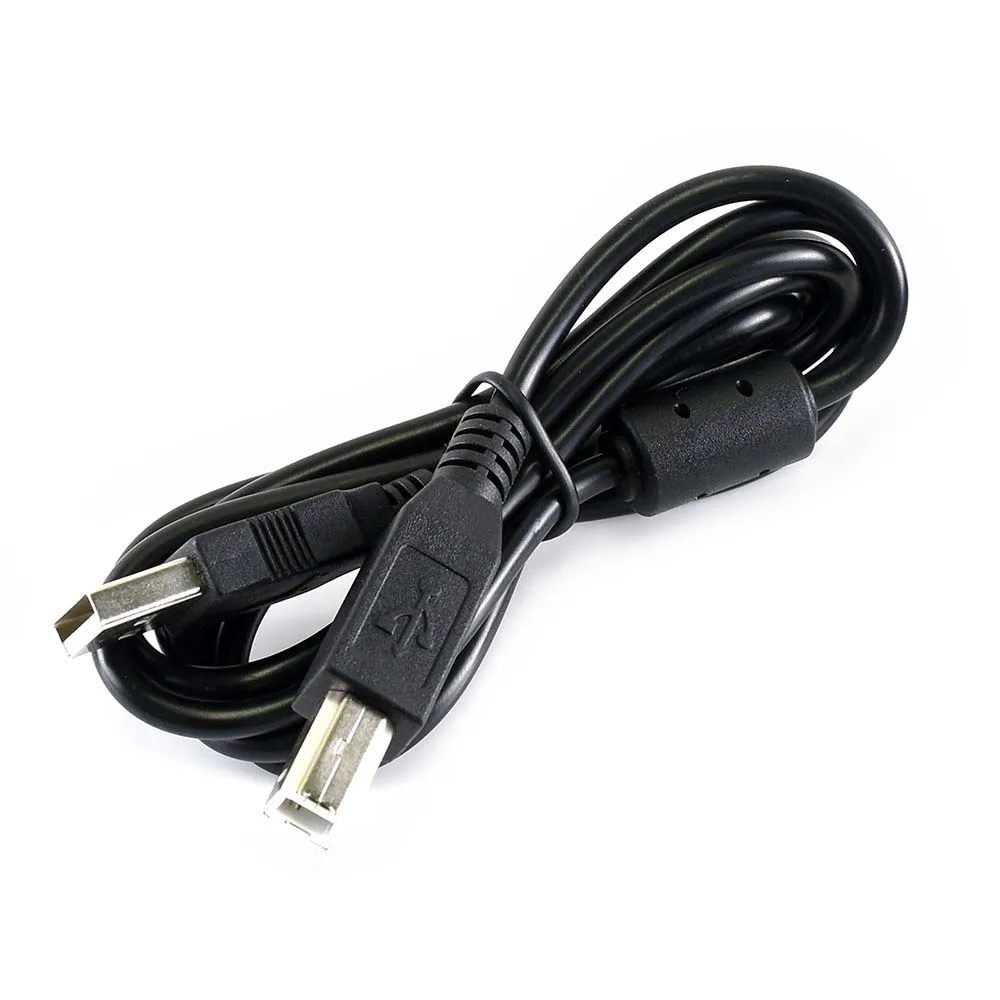

2. USB кабель x1
