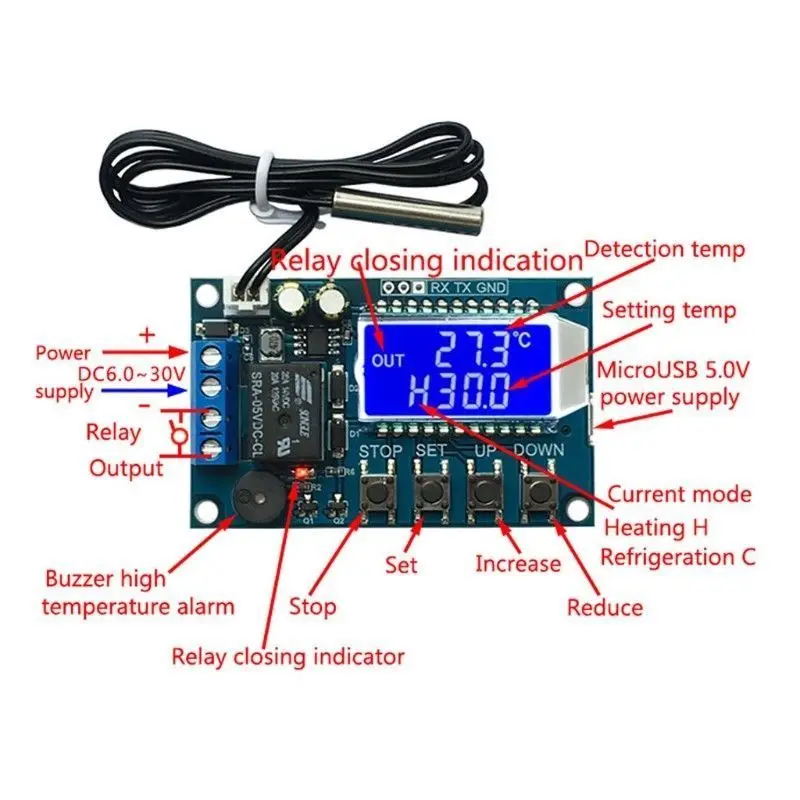

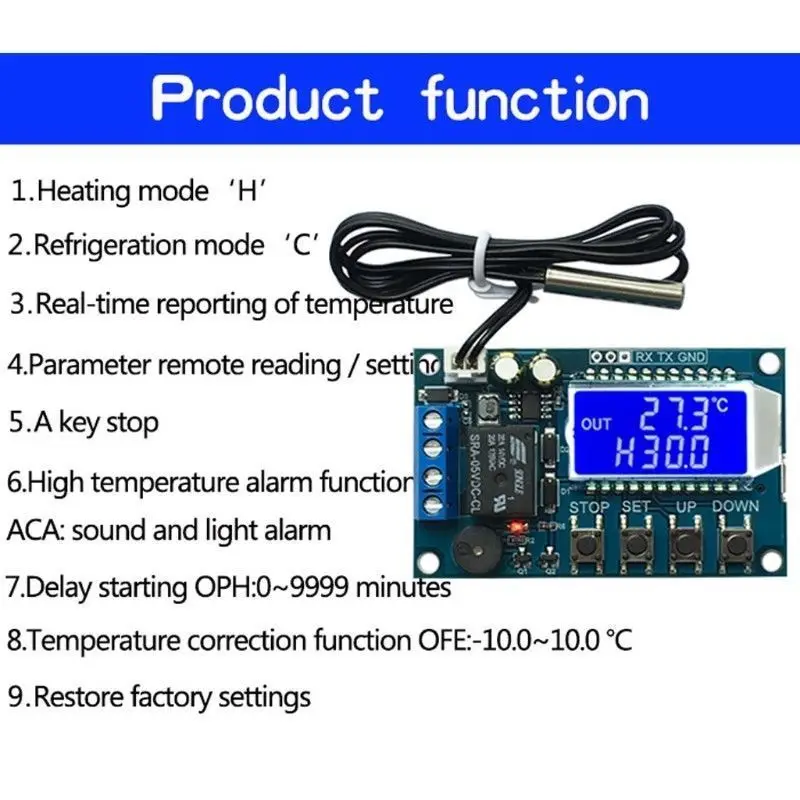

Особенности:
Режим нагрева "H"
Режим охлаждения "C"
Одна кнопка аварийной остановки
Параметры удаленного чтения/набора
Отображение температуры в реальном времени
Задержка запуска OPH, 0-9999 минут
Функция коррекции температуры выключена,-10-10 °C
Высокотемпературная сигнализация ACA, звуковая и световая сигнализация

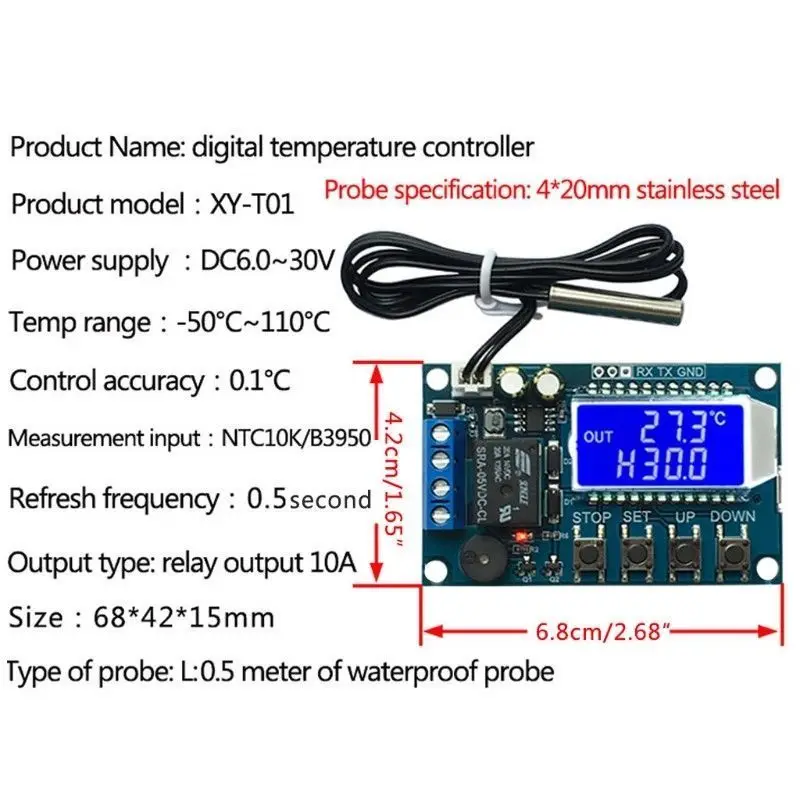

Характеристики:

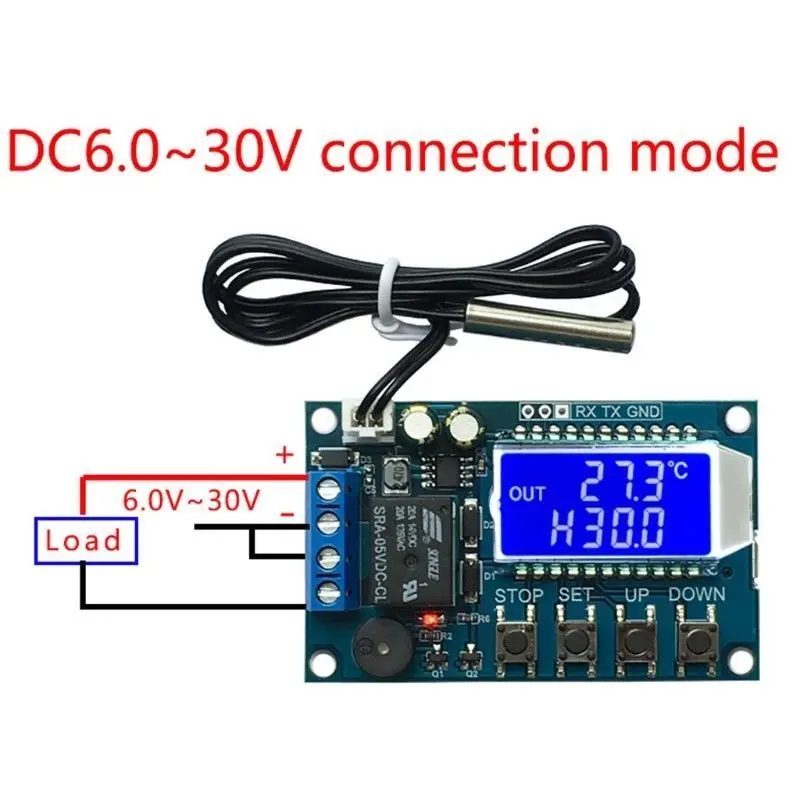

Напряжение источника питания: DC6-30V
Тип выхода: релейный выход 10A
Точность контроля температуры: 0,1 °C
Вход измерения: NTC10K/B3950
Частота обновления: 0,5 секунды

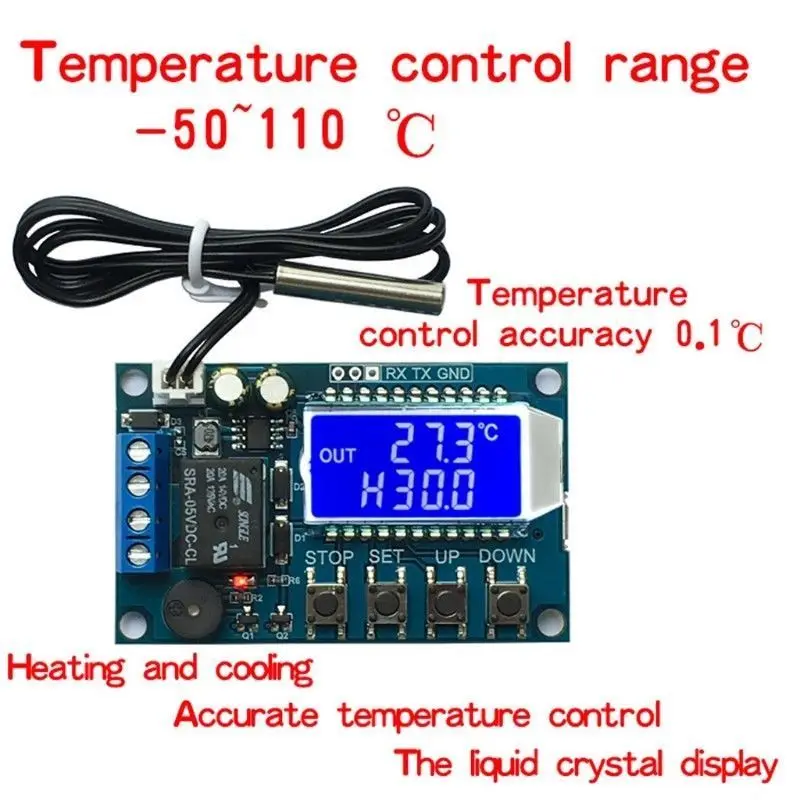

Диапазон температур:-55-120 ℃
Точность контроля температуры: 0,1 ℃
1. Режим нагрева 'H':
Когда температура ≤ SetT-BackT; релейная проводимость, нагревательное оборудование начинает работать;
Когда температура ≥ Сетт, реле отключения, отопительное оборудование останавливает работу;
2. Режим охлаждения 'C':
Когда температура ≥ SetT + BackT; проводимость реле, холодильное оборудование начинает работать
Когда температура ≤ SetT; релейная проводимость, холодильное оборудование останавливает работу;
3. Высокотемпературная сигнализация 'ALA':
Когда температура ≥ температура тревоги, система открывает звуковой и световой сигнал и отключает реле, любая клавиша останавливает звуковой сигнал;
4. Задержка начала "oph":
Когда происходит нормальное отопление или холодильная работа, система начинает работать до времени, и только после T≥OPH, система может провести следующий раунд работы отопления или охлаждения;
5. Функция коррекции температуры OFE (-10,0 ~ 10,0 ℃):
Система будет работать в течение длительного времени и может иметь отклонения, которые могут быть исправлены этой функцией, температура = измерение + Калибровка;
6. Параметры удаленного чтения/набора:
Параметры, такие как настройка температуры, температура люфта и температурная коррекция, могут быть установлены через UART.
7. Отчет о температуре в реальном времени:
Если функция записи температуры включена, продукт передается на терминал UART через 1 s интервалы, что облегчает сбор данных;
8. Включение Реле (по умолчанию):
Если реле отключено, реле остается отключенным;
9. Восстановление заводских настроек:
В то же время нажмите кнопку стоп, установите клавишу более 3 с, восстановите заводские настройки;
Настройка режима работы/температура люфта:
1. В беговом интерфейсе нажмите клавишу SET, введите интерфейс быстрой настройки;
2. После ввода интерфейса быстрой настройки переключите параметры
3. С помощью кнопки вверх вниз измените значение параметра, поддержка короткого нажатия/длительного нажатия;
4. Длительное нажатие для создания более 3 с или непрерывного 6 с без какой-либо ключевой операции, выход быстро установить интерфейс и сохранить параметры;
Будильник Температура/Задержка запуска/Температурная коррекция:
1. В рабочем интерфейсе нажмите и удерживайте кнопку более 3 с, введите параметры для настройки интерфейса;
2. Введите параметр, чтобы задать интерфейс, через короткую клавишу нажатия, чтобы переключиться, чтобы установить параметры;
3. С помощью кнопки вверх вниз измените значение параметра, поддержка короткого нажатия/длительного нажатия;
4. Длительное нажатие 3 s выше или непрерывное 6 S без какой-либо операции ключа, интерфейс набора параметров выхода и сохранение параметров;
Как включить высокотемпературный сигнал тревоги (по умолчанию):
Введите интерфейс настройки параметров, переключитесь на сигнальный параметр ALA, включите или выключите функцию сигнализации с высокой температурой, короткое нажатие кнопки стоп, и если функция сигнализации с высокой температурой закрывается, ALA отображает '----' как напоминание;
Как включить Запуск задержки (по умолчанию 0ff):
Введите интерфейс настройки параметров, переключитесь на параметр будильника OPH, включите или выключите функцию будильника высокой температуры с помощью короткой кнопки «стоп», если функция сигнализации с высокой температурой закрыта, OPH показывает «----», чтобы напомнить;
Серийный контроль (MCU UART)
Стандарты связи: 9600bps бит данных: 8
Стоп-биты: 1
CRC: нет
Управление потоком: нет
Размер: 6.8x4. 2 см/2.68x1.65 дюймов
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Сравните размеры деталей с вашими, пожалуйста, учитывайте разницу в 1-3 см из-за ручного измерения, спасибо!
1 дюйм = 2,54 см
Содержимое упаковки
100% Новый бренд
1 X модуль
