Макетная плата ATMEL AVR ATmega128A-AU 8-разрядная плата RISC AVR ATmega128, комплект макетной платы = стандарту Waveshare OpenM128

Обзор

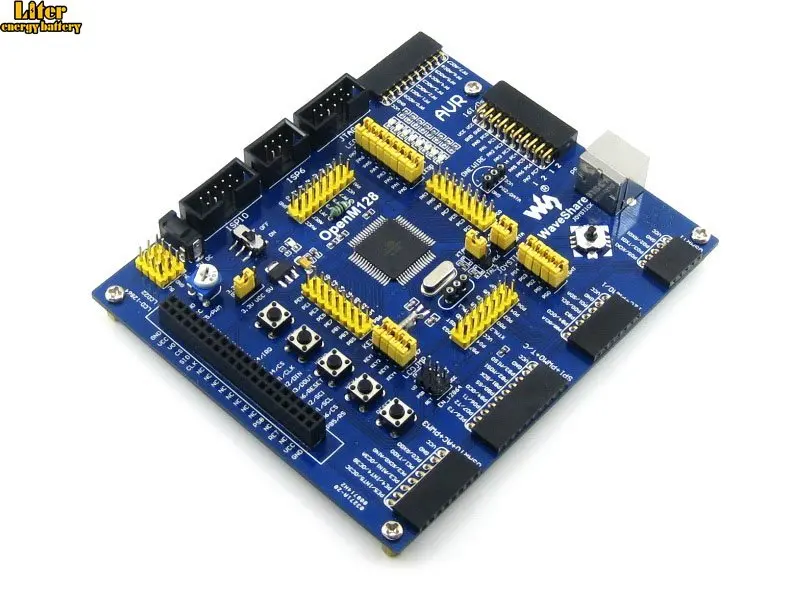

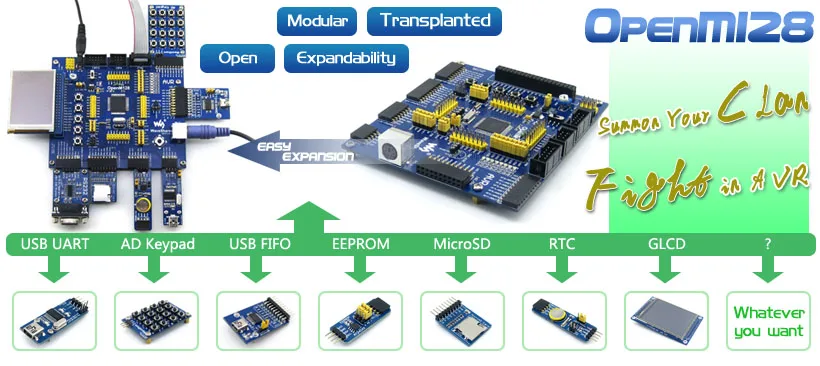

OpenM128-это плата разработки AVR, которая в качестве микроконтроллера оснащена устройством ATmega128. Он поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного применения. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с микроконтроллером AVR.

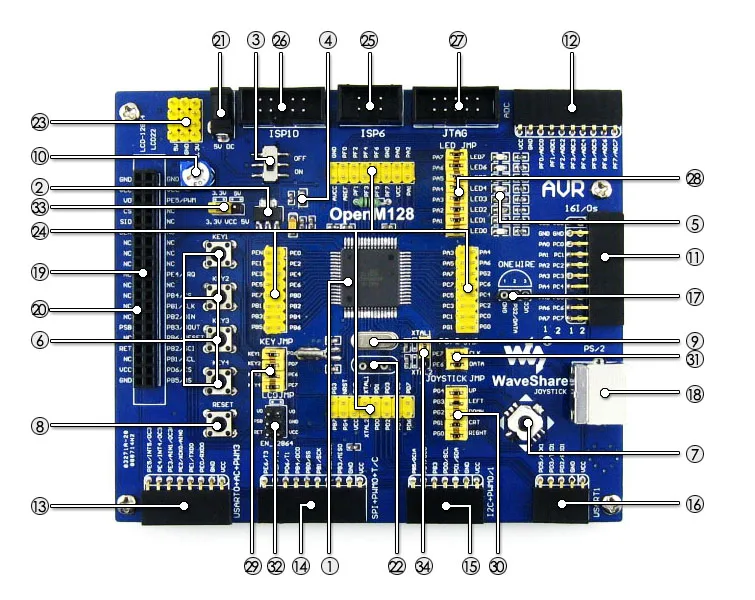

Что на борту

1. ATmega128A-AU:Высокопроизводительный AVR MCU, который отличается:
   • Ядро:AVR 8-битный RISC
   • Рабочая частота:Макс 16 МГц
   • Рабочее напряжение:2,7-5,5 В
   • Комплектация:TQFP64
   • I/Os:53
   • Воспоминания:128 КБ флэш-памяти, 4 КБ SRAM, 4 КБ EEPROM
   • Коммуникационные интерфейсы:1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC
   • Отладка/программирование:JTAG/ISP
2. AMS1117-3.3:Регулятор напряжения 3,3 В
3. Выключатель питания
4. Индикатор питания
5. Светодиоды:Удобно для указания состояния ввода-вывода и/или запуска программы
6. Клавиши пользователя:Для тестирования ввода-вывода и/или управления программой
7. Джойстик:Пять позиций
8. Кнопка сброса
9. Кварцевый генератор:7,3728 м и 32,768 к
10. Регулируемый резистор:Регулировка контрастности для LCD12864
11. Интерфейс 16 I/Os:Для подключения аксессуаров плат с использованием управления ввода-вывода, таких как FT245 USB FIFO, 8 SEG LED и т. д.
12. Интерфейс 8 I/Os | 8-битный AD-интерфейс
    • Для подключения аксессуаров панелей с использованием управления ввода-вывода, таких как 8 кнопок, двигатель и т. д.
    • Также есть 8-битный AD-интерфейс используется для тестирование AD
13. Интерфейс 6 I/Os | Интерфейс USART0 + AC + PWM3
    • Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д.
    • Для подключения плат аксессуаров с использованием интерфейса PWM, также поддерживает Аналоговое сравнение через интерфейс переменного тока
14. Интерфейс SPI + PWM0 + T/C
    • Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), SD-карта, MP3 и т. д.
      Интерфейс SPI включает дополнительные контакты ввода-вывода (PWM, T/C в качестве обычного ввода-вывода), которые могут использоваться в качестве контрольных контактов
    • Для подключения плат аксессуаров с использованием интерфейса PWM, также поддерживает расчет частоты через интерфейс T/C
15. Интерфейс I2C + PWM0/1
    • Для подключения периферийных устройств I2C, таких как I/O расширитель (PCF8574), EEPROM (AT24Cxx) и т. д.
      Интерфейс I2C включает дополнительные контакты ввода-вывода (ШИМ как обычный ввод-вывод), которые могут использоваться в качестве контрольных контактов
    • Для подключения плат аксессуаров с использованием интерфейса PWM
16. Интерфейс USART1:Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д.
17. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 пакету), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
18. Интерфейс PS/2:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймового многоцветного сенсорного ЖК-экрана с помощью управления SPI
20. Графический точечный матричный ЖК-интерфейс:Для подключения точечной матрицы LCD, например LCD 12864 (3,3 V Синяя подсветка)
21. Разъем постоянного тока 5 В
22. Пользовательская кристаллическая розетка
23. Вход/выход питания VCC:Обычно используется для выходного источника питания и/или общего заземления с другой печатной платой
24. Разъем MCU pins:Все разъемы MCU доступны на разъемах расширения для дальнейшего расширения
25. Интерфейс ISP6:Для программирования
26. Интерфейс ISP10:Для программирования
27. Интерфейс JTAG:Для программирования/отладки
28. Светодиодная перемычка
29. Перемычка с кнопками пользователя
30. Перемычка джойстика
31. Перемычка PS/2
32. Перемычка с ЖК-дисплеем
    • Короткая перемычка для использования точечной матрицы LCD
    • Откройте перемычку, чтобы использовать многоцветный ЖК-дисплей
33. Перемычка VCC selection
34. Джемпер с кристаллами

Для jumper 28-31:

• Короткая перемычка для подключения к I/Os, используемой в примере кода;
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

Фотографии

Примечание:

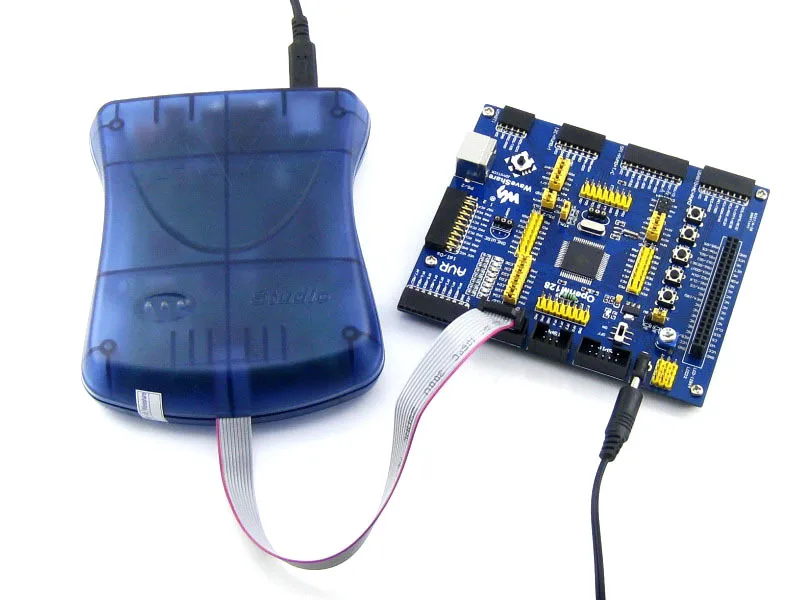

OpenM128 не интегрирует никаких функций отладки, требуется отладчик.
Доски аксессуаров на фото в посылка цию OpenM128 не входят.

Интерфейсы отладки/программирования

На рисунках ниже показаны контакты заголовка JTAG, ISP10, интерфейс ISP6

Ресурсы разработки

• Сопутствующее программное обеспечение (AVR Studio4 и т. д.)
• Демонстрационный код (примеры GCC AVR)
• Схема (PDF)
• Документация по разработке AVR (наборы данных и т. д.)

Вики:Www.waveshare.com/wiki/ openm128

Посылка содержит

1. Макетная плата OpenM128 x 1

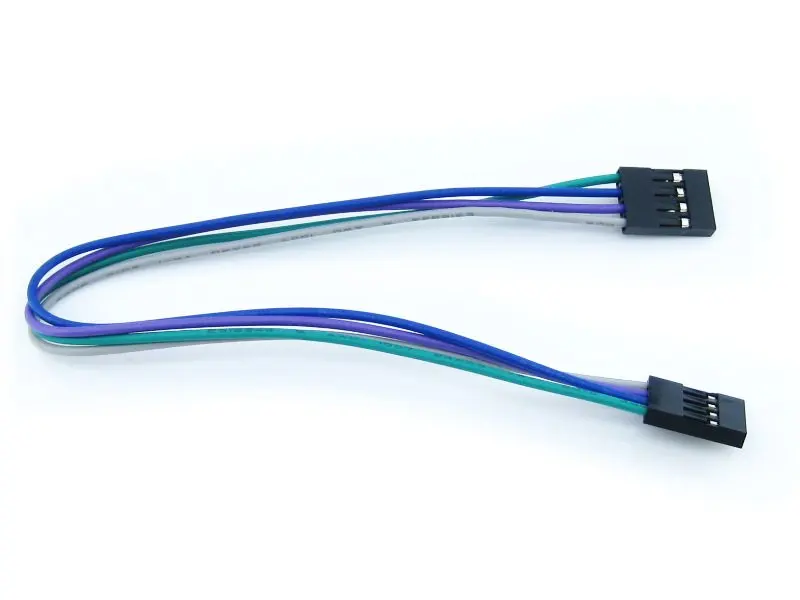

2. 4-контактный провод x 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
