STM32 плата Core107V STM32F107VCT6 STM32F107 ARM Cortex M3 основная с полным IO
История изменения цены
*Текущая стоимость 1 538,62 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 1830.22 руб. | 1922.66 руб. | 1876 руб. |
| Mar-03-2026 | 1815.74 руб. | 1906.87 руб. | 1860.5 руб. |
| Feb-03-2026 | 1523.92 руб. | 1599.41 руб. | 1561 руб. |
| Jan-03-2026 | 1784.78 руб. | 1873.90 руб. | 1828.5 руб. |
| Dec-03-2025 | 1553.1 руб. | 1631.9 руб. | 1592 руб. |
| Nov-03-2025 | 1753.54 руб. | 1841.18 руб. | 1797 руб. |
| Oct-03-2025 | 1738.12 руб. | 1825.67 руб. | 1781.5 руб. |
| Sep-03-2025 | 1723.72 руб. | 1809.3 руб. | 1766 руб. |
| Aug-03-2025 | 1707.68 руб. | 1792.32 руб. | 1749.5 руб. |
Описание товара
Описание

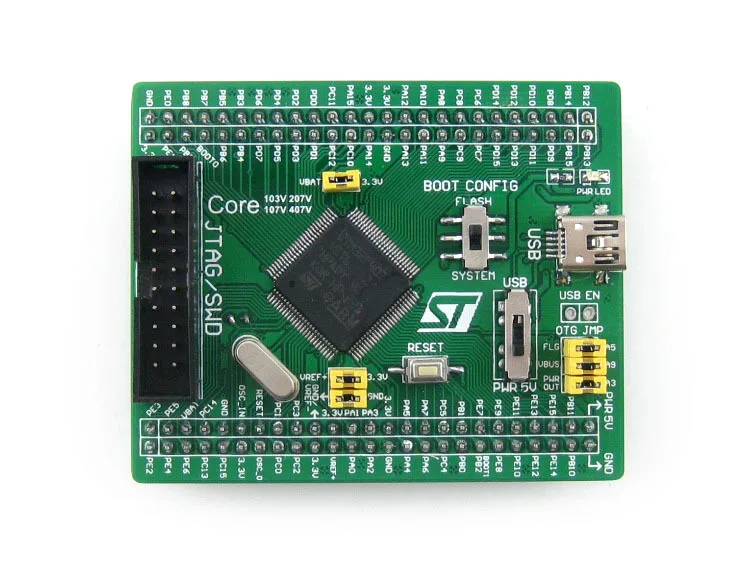

STM32 плата Core107V STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 основная плата с полным IO расширителем
STM32 маленькая плата с STM32F107VCT6 MCU, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор
Core107V-это небольшая плата для разработки STM32, которая имеетSTM32F107VCT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
В качестве минимальной готовой к запуску системы Core107V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, часовую цепь, управление питанием USB, выбор режима загрузки и так далее.
Кроме того, штырьковые заголовки на задней стороне позволяют Core107V быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

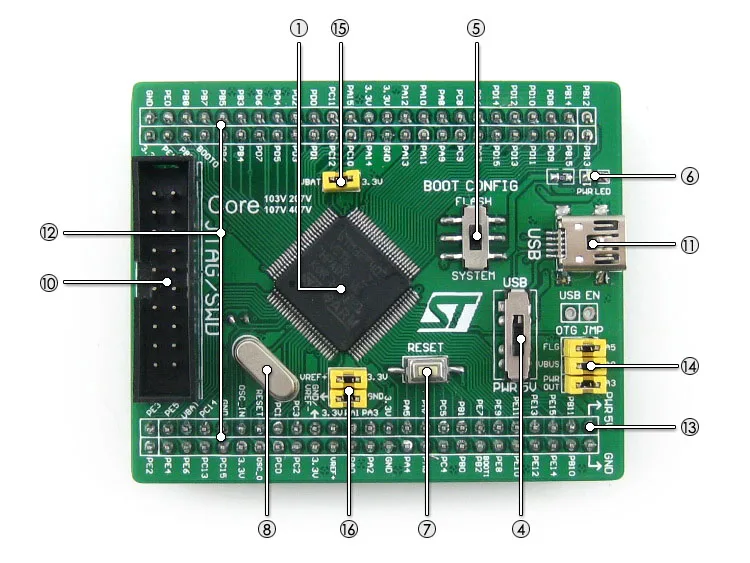

Что на борту
- STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M3 32-битный RISC
- Рабочая частота:72 МГц, 1,25 DMIPS/МГц
- Рабочее напряжение:2-3,6 В
- Упаковка:LQFP100
- I/Os:80
- Воспоминания:256 Кб Flash, 64 КБ RAM
- MCU коммуникационные интерфейсы:
- 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
- AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
- Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

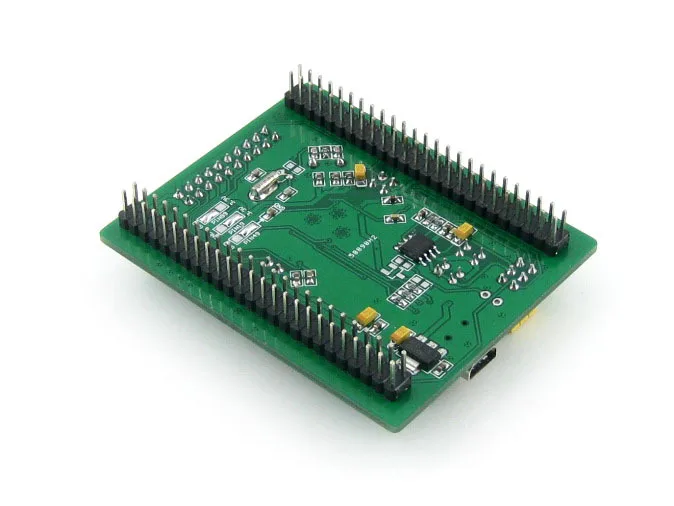

- AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения
- MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
- Выключатель питания,Питание от 5Vin или USB подключения
- Переключатель режима загрузки,Для настройки бут0 pin
- Индикатор питания
- Кнопка сброса
- 25 м кристаллический осциллятор
- 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
- Расширитель IO (включая VCC/GND),Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
- Usb-джемпер
- Короткий Джемпер при использовании USB
- Откройте перемычку для отключения от портов ввода/вывода
- Джемпер VBAT
- Короткий Джемпер для использования системы питания
- Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
- Джемпер для выбора VREF
- Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
- Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

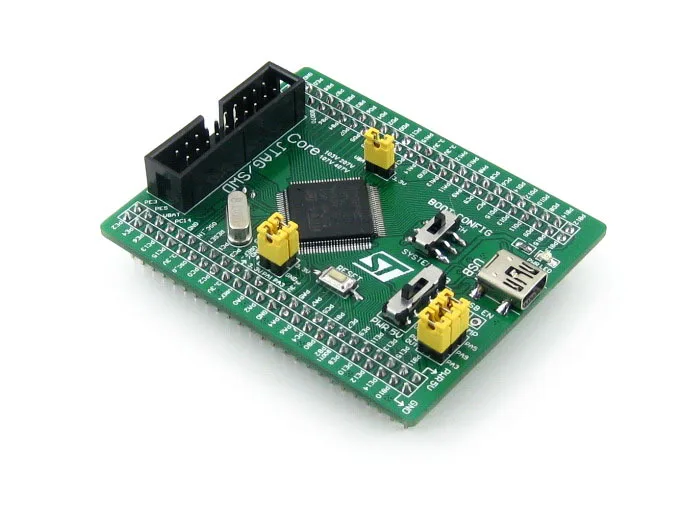

Фотографии
Примечание:

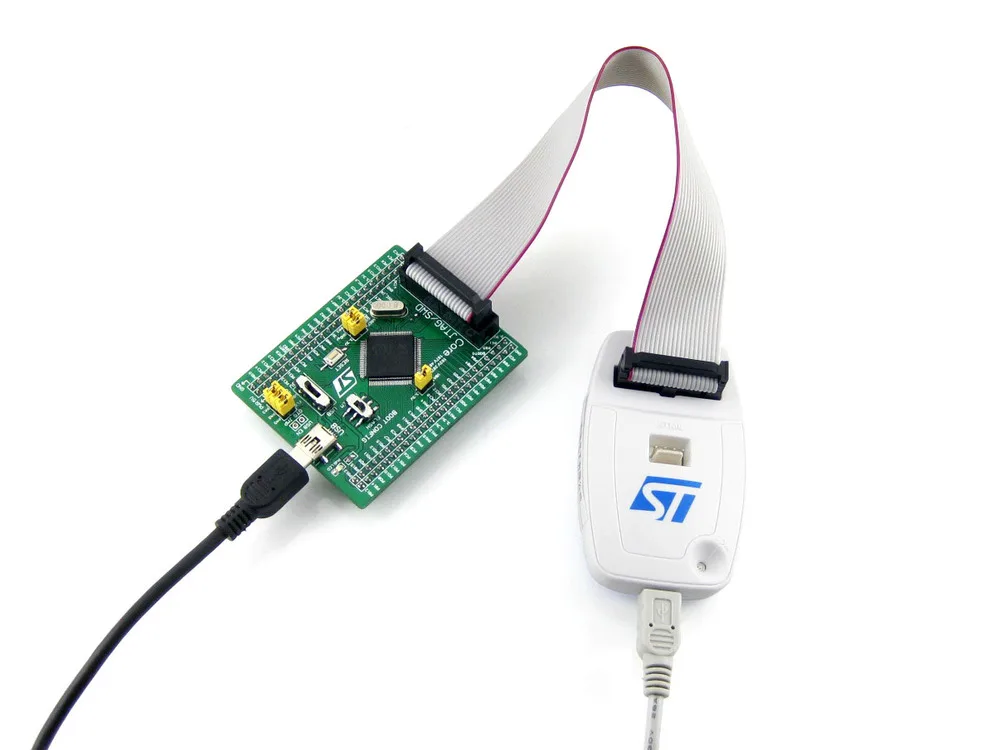

Core107V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.
JTAG/SWD интерфейсы
На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно
Ресурсы для развития
- Сопутствующее программное обеспечение (KEIL и т. д.)
- Примеры в C
- Схема (PDF)
- Разработка документов
Вики:Www.wav eshare.com/wiki/Core107V
Размеры
В комплект входит
- Core107V макетная плата x 1
- Кабель USB типа A-Mini-B x 1
- Руководство пользователя CD x 1
