4G/3G/2G/GSM/GPRS/GNSS HAT для Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + на основе фотографий поддержка набора

Примечание:SIM7600E-H 4G шляпа доступна только в Юго-Восточной Азии, Западной Азии, Европе, Африке. В противном случае она не может быть использована.

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа

Описание продукта:

Обзор

SIM7600E-H 4G HAT-это модуль связи 4G/3G/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии. Это довольно низкое энергопотребление.

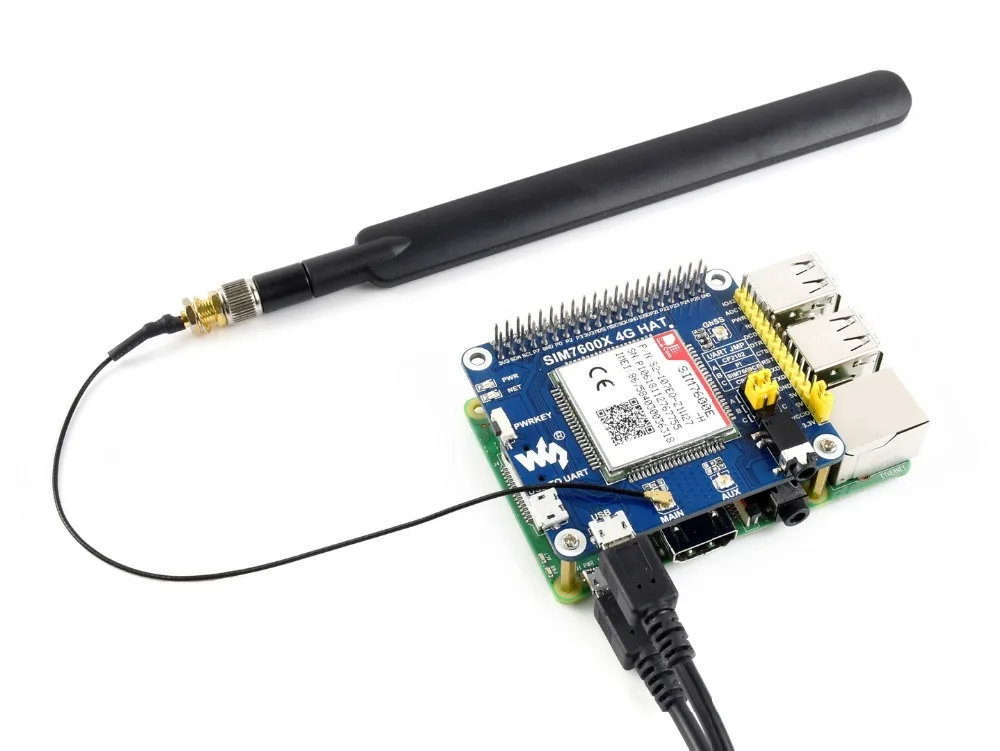

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Примечание: Это модуль для конкретных регионов, пожалуйста, проверьте Поддерживаемые полосы перед размещением заказа.

Особенности

• Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
• Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.
• Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
• Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее
• Встроенный CP2102 USB в UART конвертер, для последовательной отладки
• Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32
• Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты
• Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.
• Бортовой аудио разъем и аудио декодер для совершения телефонного звонка
• 2x светодиодные индикаторы, легко контролировать рабочее состояние
• Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки
• Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)
• Autobauding baudrate: 9600bps ~ 115200bps
• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
• Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Сообщений Технические характеристики

GNSS Технические характеристики

• Тип приемника
  • 16-канальный
  • C/A код
• Чувствительность
  • Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)
  • Холодный запуск: -148 дБм
• Время на первое исправление (открытый воздух)
  • Холодный запуск: <35s
  • Горячие старты: <1s
• Точность
  • Позиции по уровню поверхности: <2,5 м КЭП

SMS и Аудио Технические характеристики

• SMS
  • Поддерживаемые типы: MT, MO, CB, Text, PDU
  • Хранение: USIM и ME (по умолчанию)
• Функция аудио
  • Поддерживает функцию подавления эха
  • Поддерживает подавление шума

Другое Технические характеристики

• Источник питания: 5 В
• Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)
• Рабочая температура: -30 °C ~ 80 °C
• Температура хранения: -45 °C ~ 90 °C
• Размер: 56,21 мм x 65,15 мм

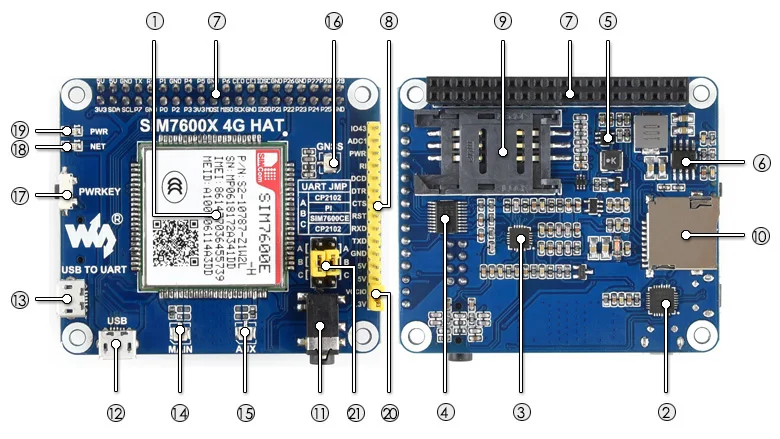

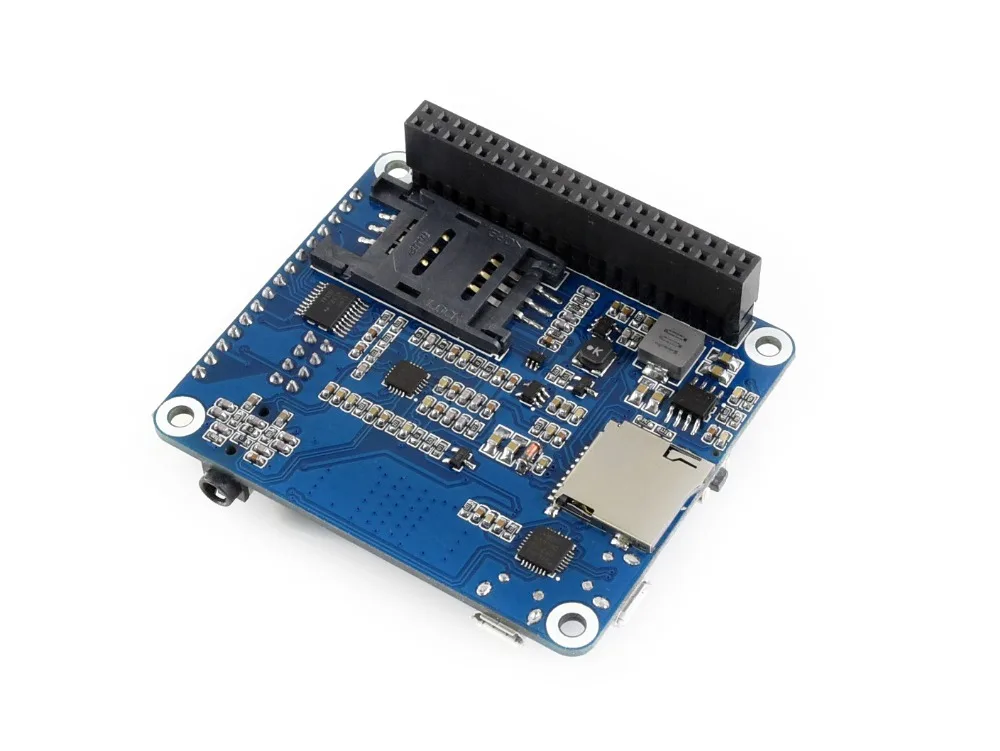

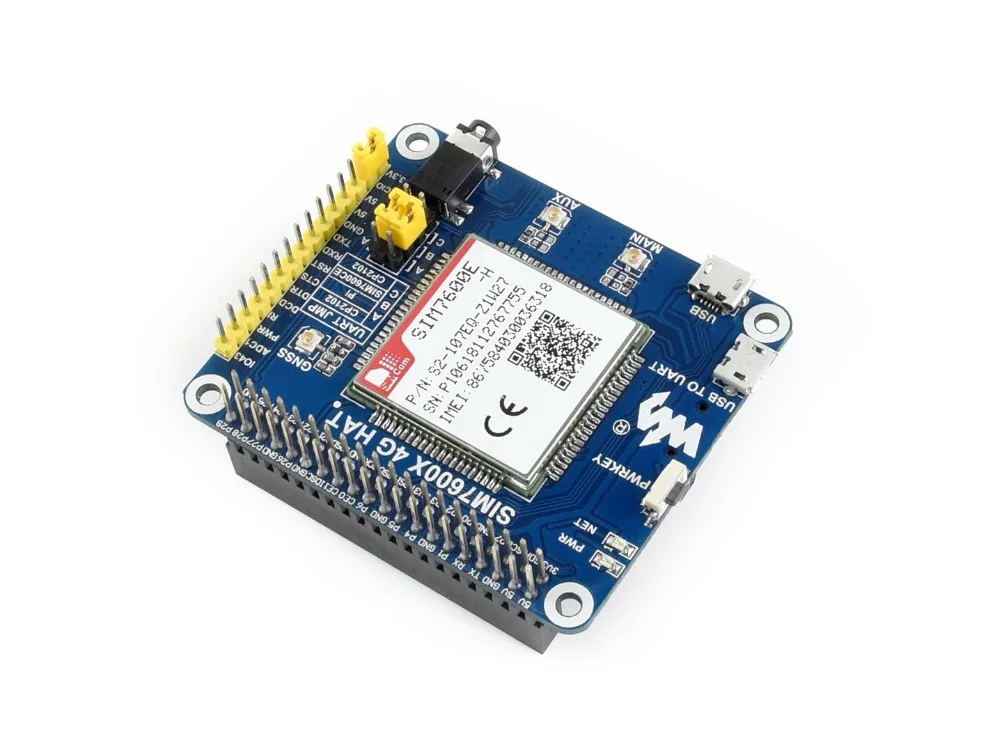

What's on Board

1. SIM7600E-H
2. CP2102 USB в UART конвертер
3. NAU8810 аудио декодер
4. TXS0108EPWR напряжение Переводчик:Переводит 3,3 V/5V в 1,8 V
5. MP2128DT микросхема
6. MP1482 микросхема
7. Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi
8. SIM7600 интерфейс управления:Для подключения с хост-платами, такими как Arduino/STM32
9. Две SIM карты разъем карты:Поддерживает 1,8 V/3V сим-карты
10. TF разъем карты:Позволяет хранить файлы/SMS/...
11. 3,5 мм наушники/разъем для подключения микрофона
12. Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д.
13. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi
14. Основные антенного разъема
15. AUX антенного разъема
16. ГНСС антенного разъема
17. Мощность переключатель
18. Индикатор состояния сети
19. Мощность индикатор
20. Рабочее напряжение выбор перемычки:
    VCCIO-3,3 V: набор рабочее напряжение 3,3 V
    VCCIO - 5 в: установить рабочее напряжение как 5 В
21. UART Перемычка выбора:
    О: доступ к Raspberry Pi через USB к UART
    B: Управляйте SIM7600 Raspberry Pi
    C: Управляйте SIM7600 через USB в UART

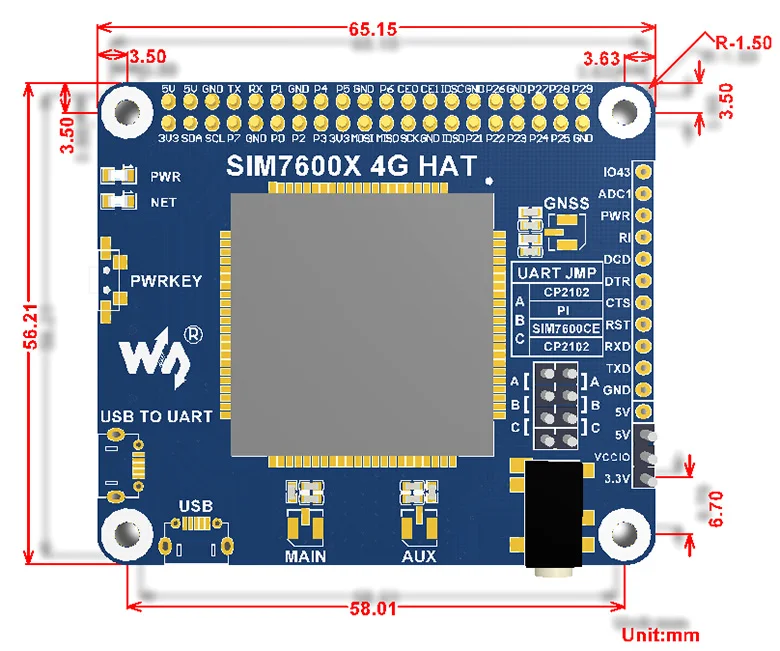

Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/SIM7600E-H_4G_HAT

Посылка содержание

Вес упаковки:0,172 кг

Примечание: Raspberry Pi на фото не входит в комплект.

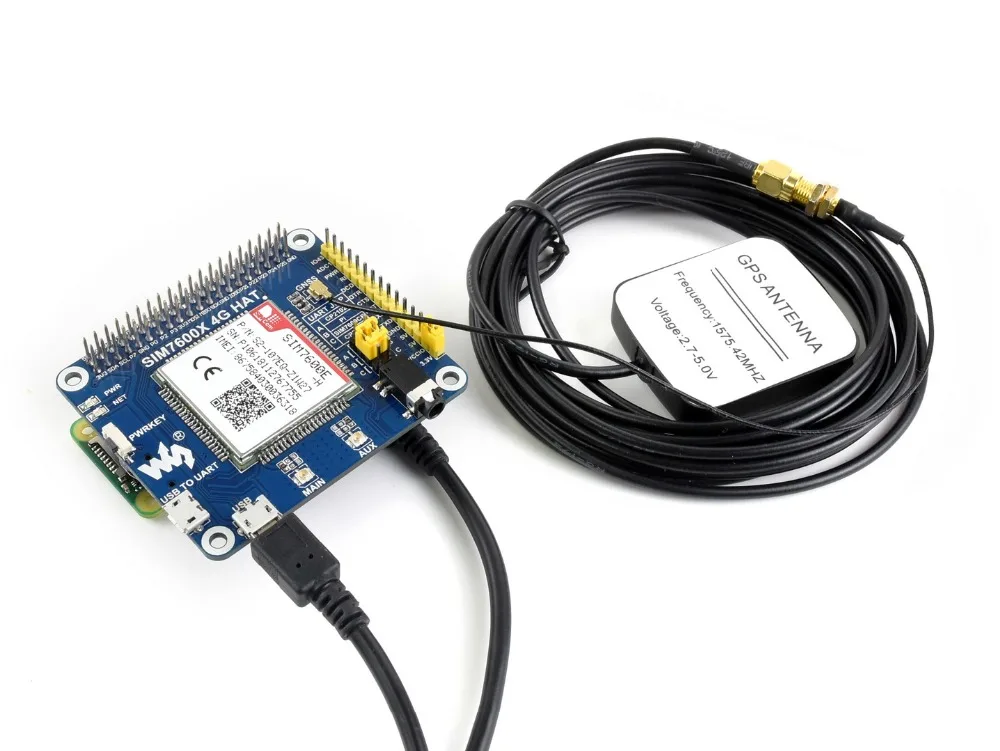

1. SIM7600E-H 4G шляпа x1
2. LTE антенна x1
3. Внешняя антенна GPS (B) x1
4. Разъем USB типа A для микроразъема x2
5. Набор винтов RPi (2 шт.) x1
