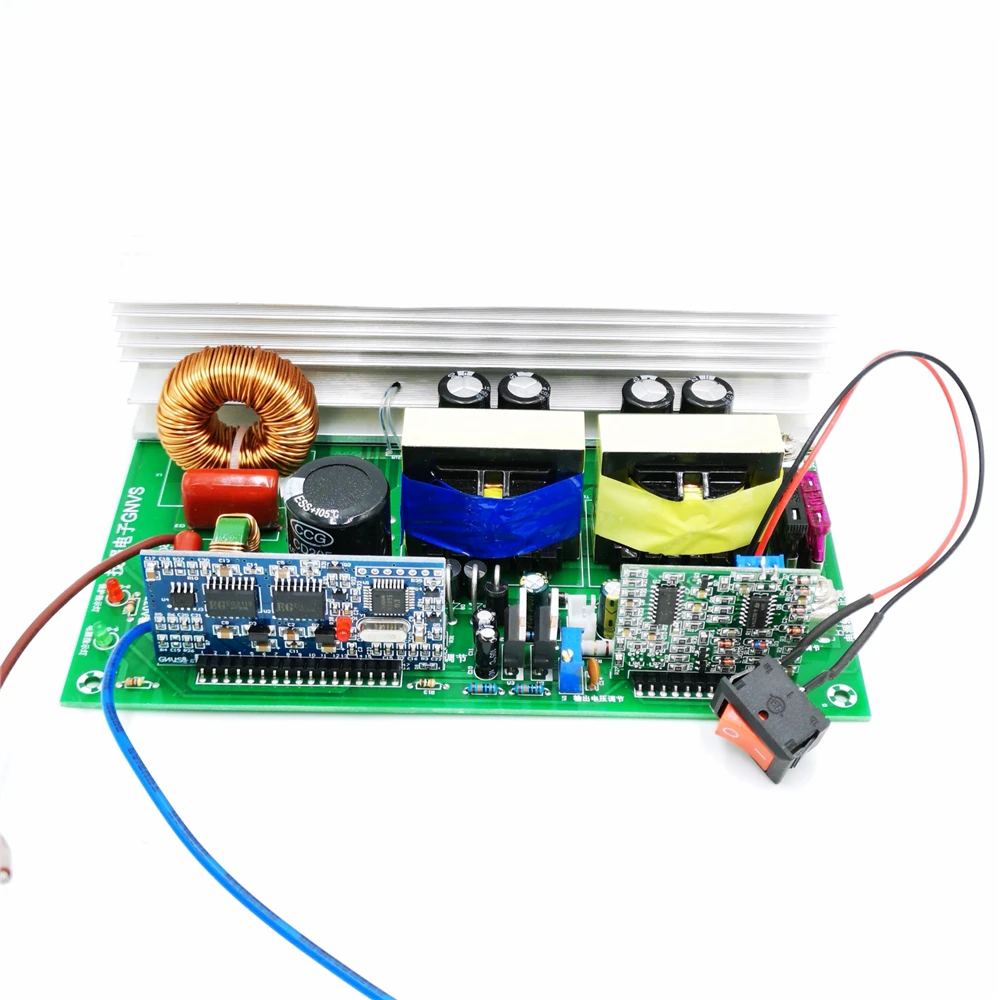

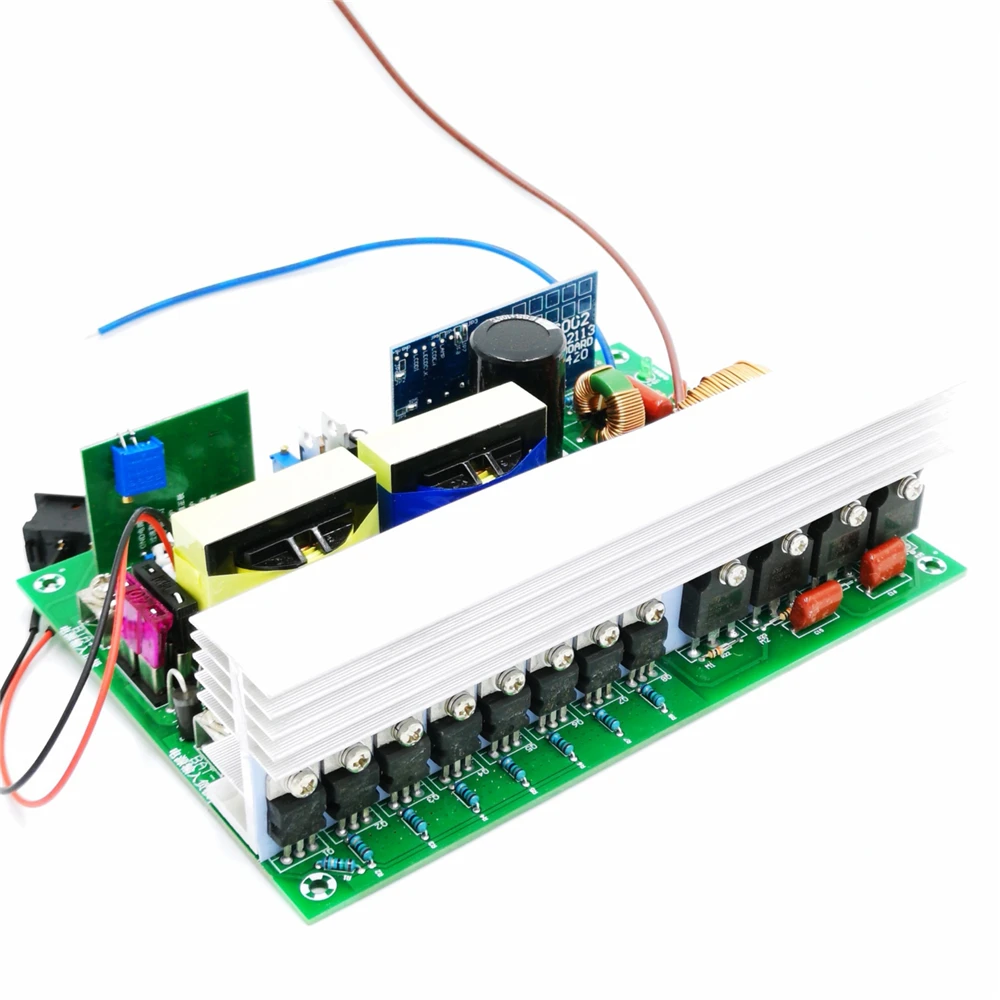

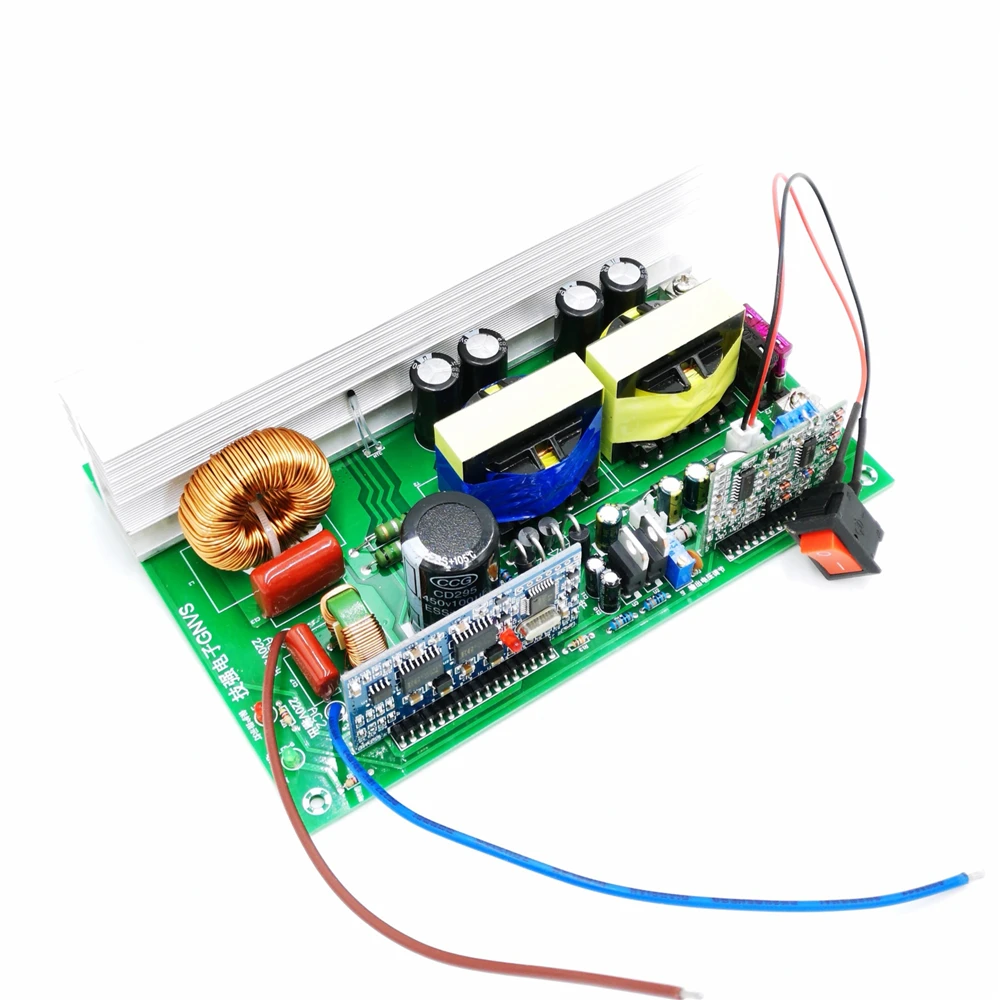

Печатная плата инвертора солнечная преобразователя 50 Гц 12 В постоянного тока в 220

Печатная плата инвертора солнечная преобразователя 50 Гц 12 В постоянного тока в 220

Спецификация:

Входное напряжение 10,5-14 в

Выходное напряжение: 220 В, 50 Гц переменного тока

Форма выходного сигнала: чистая Синусоидальная волна

Размер доски: 170*119*50 мм

Вес шпона: 610 г

Печатная плата 12 В на 220В 1000 Вт 600 Вт Синусоидальная волновая печатная плата

Основной трансформатор выполнен из двух первичных медных полосок ec40. Абсолютно настоящий материал. 8 силовых трубок на переднем этапе, номинальная мощность 600 ватт, максимальная мощность 700 Ватт.

Ток холостого хода составляет около 300 мА. Вентилятор интеллектуально управляется. Скорость варьируется в зависимости от мощности нагрузки.

Защита от короткого замыкания защита от перегрузки защита от высокой температуры защита от низкого напряжения Защита от перенапряжения

Меры предосторожности 12v вход положительный и отрицательный строго запрещен. Выходной терминал категорически запрещается объединять в электросеть. Используйте его в сухом и проветриваемом помещении.

Здесь 600 Вт относится к мощности, измеряемой чистой резистивной нагрузкой (например, вольфрамовой нити), а также к емкостной нагрузке и индуктивной нагрузке.

Использование оригинального импортного ST-разборного высокомощного полевого транзистора, после долгого тестирования пробирной силовой трубки стабильность совместимости лучше

4 описания функций регулируемого потенциометра на плате

W1 multi-turn high-точное Регулируемое сопротивление Отрегулируйте выходное напряжение в диапазоне 180-230 В

Синий и белый регулируемый резистор W2 может регулировать напряжение двух трансформаторов

Регулируемое сопротивление W3 синего и белого цвета Регулировка входного напряжения выборки может регулировать диапазон рабочего напряжения Минимальное рабочее напряжение, минимальное выходное напряжение по умолчанию выключение минимум 10 в

W4 multi-turn high-точное регулируемое сопротивление, ступенчатая регулировка силовой трубки, выборка тока, входная трубка для передней ступени, защита от перегрузки по току, защита от перегрузки по часовой стрелке, регулировка мощности, примечание. Если Регулировка против часовой стрелки, это 100 Ватты мощности будут защищать по часовой стрелке можно отрегулировать 20 раз, чтобы услышать гудящий звук, чтобы отрегулировать до конца, а затем против часовой стрелки отрегулировать 6 кругов, это около 700 ватт мощности

Стандартная конфигурация 40A средняя страховочная пленка две если вы случайно положительные и отрицательные, вы можете заменить ее самостоятельно после сгорания страховки.

Особенности тестирования платы инвертора

Инвертор от 1 12 В до 220 В может быть подключен только к тесту аккумулятора 12 В. Не подключайте другие напряжения. Превышение напряжения 16 В повредит печатную плату.

2 входных положительных и отрицательных полюса должны быть оптимистичными. Стандарт должен быть 6 квадратных медных проводов длиной не может превышать 1 метр, в противном случае это повлияет на работоспособность. Конфигурация батареи 10AH с 100 ватт 20AH с 200 ватт и так далее,

3 на панели синусоидальной волны имеется около 350 В постоянного тока высокого напряжения. Нижняя пластина должна быть изолирована. Пожалуйста, не кладите его на плату для проверки мощности. Утечка платы повредит Высоковольтную Часть платы. Следует разместить высокоизоляционные материалы, такие как пластиковые листы или пенопластовые плиты. Категорически запрещается прикасаться к печатной плате при проверке мощности.

4 инвертор не имеет функции зарядки. Категорически запрещено подключение к электросети на выходной линии.

5 Хотя Инвертор имеет свою собственную функцию защиты от короткого замыкания, электронные продукты по-прежнему не на 100%. При наличии доступа к высокомощным приборам плата инвертора защищена и встревожена. Прибор должен быть отключен в короткие сроки, чтобы предотвратить повреждение платы.

6 индуктивных нагрузок (например, трансформаторов и двигателей) и емкостных нагрузок (например, импульсные источники питания без PFC, устойчивые к понижающим воздействиям светодиодные лампы или лампы без PFC) может уменьшить мощность нагрузки платы, потому что двигатель обычно запускается при нормальной пусковой мощности около 3-8 раз. Например, плата может носить только один холодильник на 100 Вт светодиодный А Светодиодная лампа может занять около 150 Вт. Бесфк цепь цепи с выпрямительной цепью приводит к вершине синусоидальной волны, то есть используется только пик, поэтому грузоподъемность снижается. На рисунке ниже показана Форма волны клиента с бесперебойным источником питания 100 Вт, который очевидно вырезан.

7, плата нагрузки и напряжения холостого хода имеют определенные колебания, входное напряжение изменения выходного напряжения также будет иметь определенное изменение, это нормальное явление


Посылка

1x DC 12 В до 220 В 1000 Вт инверторная печатная плата Солнечный преобразователь Плата 50 Гц чистая Синусоидальная волна
