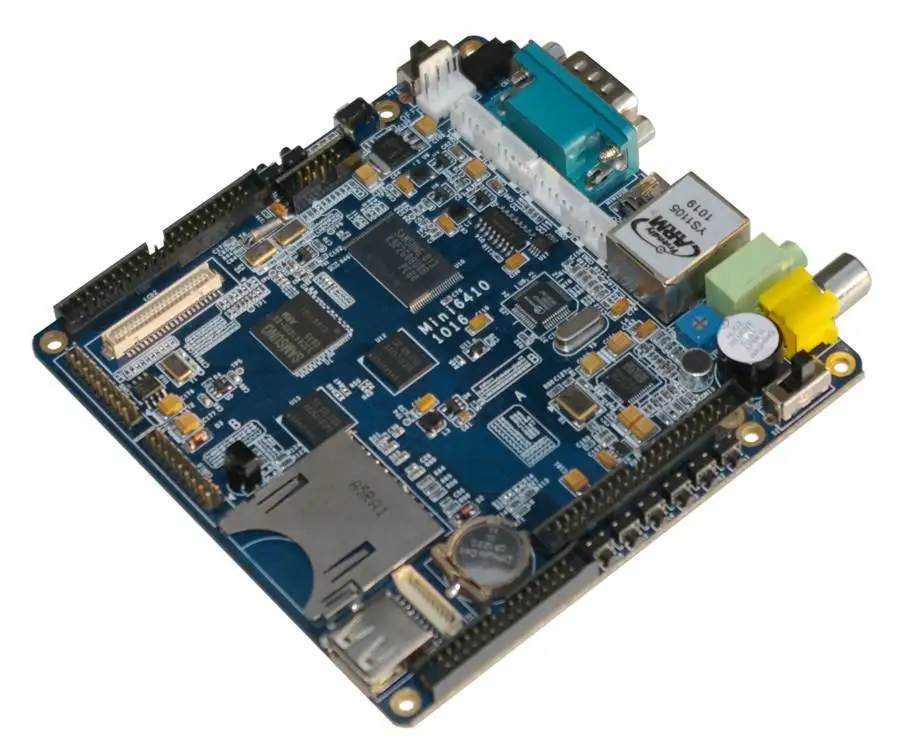

Для S3C6410 дружественная макетная плата Arm Mini6410 ARM11 обучающая Встроенная Linux

Для S3C6410 дружественная макетная плата Arm Mini6410 ARM11 обучающая Встроенная Linux

Mini6410 макетная плата,9,5 в новый, проект инвентаризации платы, обнаружение отгрузки, нормальная функция, отправить 4,3 дюймовый оригинальный сенсорный экран!

Детали доставки:

1. Плата обучения Mini6410
2,5 V адаптер питания
3. DB9 прямая линия
4. Пересеченная сеть
5. Usb-кабель
6. Сенсорная панель 4,3 дюймов сенсорный экран с стилус для сенсорного экрана

7. CD-ROM официальной информации

Гарантия качества: семь днейОбмен без возвратаШестимесячная гарантия(ЦП, экран дисплея, источник питания, кроме провода) ремонт курьерской платы покупатель несет

Аппаратная конфигурация

Процессор процессор
Samsung S3C6410A, ARM1176JZF-S core, основная частота 533 МГц, Zui high 667 МГц
DDR Оперативная память памяти

На плате 128M DDR RAM
32 бит шины данных
Флеш-накопитель
В 1 Гб Nand Flash сбой питания непрост.

ЖК-дисплей Дисплей
Плата интегрирует 4-проводной резистивный экран экранный интерфейс, который может напрямую подключаться к 4-проводной резистивный экран сенсорный экран.
Поддерживает STN ЖК-дисплей экранами, Черный и белый цвета, 4-уровневая, 16-уровень, 256-цвет и 4096-цвет. Размер варьируется от 3,5 дюйма до 12,1 дюйма, разрешение экрана может достигать 1024x768 пикселей.
Поддерживает черно-белого цвета, 4-уровневая серый, 16-уровень серого, 256 «связками» разного цвета, 64K-color, true-цветной TFT ЖК-дисплей экран, размер от 3,5 дюймов до 12,1 дюймов, разрешение экрана может достигать 1024x768 пикселей;
Стандартная конфигурация 4,3 "true color ЖК-дисплей с 480x272 сенсорный экран.

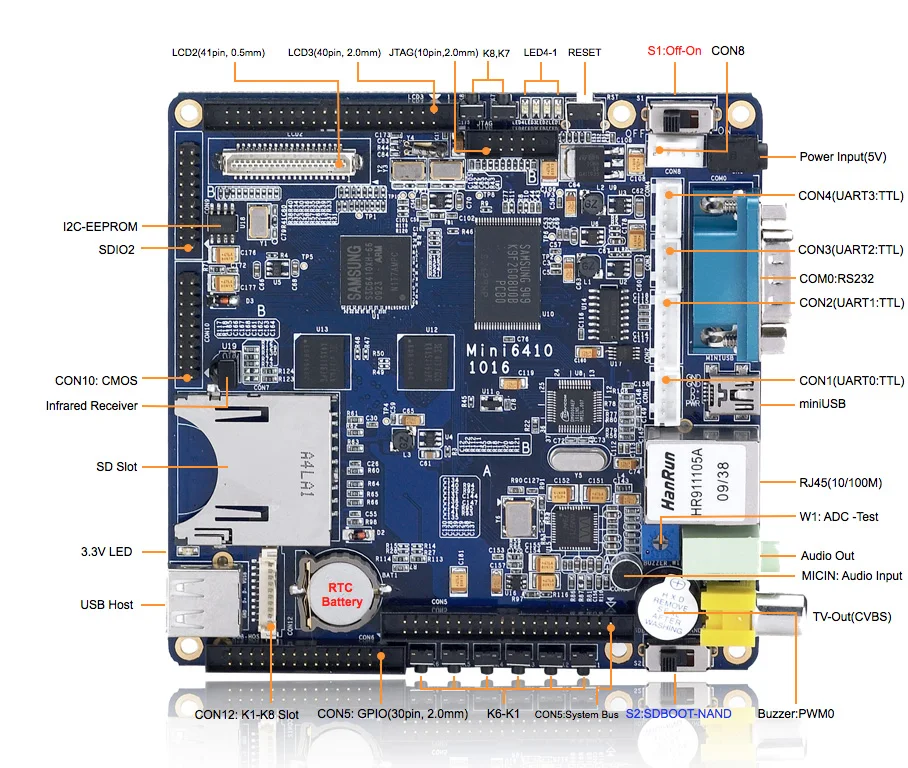

Стандартный интерфейс ресурсы
Интерфейс Ethernet RJ45 100 м (с использованием чипа сетевой карты DM9000)
Один DB9 RS232 5-проводной последовательный порт (4 TTL уровень последовательный порт s, смотрите ниже)
Интерфейс Mini USB Slave-OTG 2,0
1 способ 3,5 мм стереофонический звуковой выход интерфейс, 1 способ вход для микрофона на борту
1-way TV-OUT выходной интерфейс
1-way USB хост 1,1 интерфейс
1 стандартный SD Держатель для карт
1-way инфракрасный приемник
Входное напряжение постоянного тока 5 В

Бортовой ресурсы
Чип I2C-EEPROM (256 байт) в основном используется для тестирования шины I2C.
Четыре пользователя светодиодный (зеленый)
8 боковых кнопок (штифт для прерывания с выдвижным сиденьем)
1 регулируемый резистор для тестирования ADC
В ШИМ-управляемый зуммер
Встроенная запасная батарея в режиме реального времени

Расширенный интерфейс ресурсы
Четыре Серийный Порты (TTL уровня, 2,0 мм расстояние, непосредственно со вставленной картой)
JTAG интерфейс с 10PIN 2,0 мм интервалом
Двойной ЖК-интерфейс (41pin мини-сиденье, совместим с ЖК-интерфейсом mini2440 и двумя сиденьями 40pin 2,0 мм)
20 pin 2,0 мм Интерфейс SDIO (SD WiFi, включая 1 SPI и I2C интерфейс)
CMOS Интерфейс камеры с 20pin 2,0 мм интервалом
30 pin 2,0 мм интервал GPIO интерфейс
40pin 2,0 мм интервал интерфейса шины системы
10 штифтов 2,0 мм с разъемом для клавиатуры (включая 8 штифтов для клавиатуры, блок питания и землю)

PCB технические характеристики и размеры
6-Слои высокой плотности монтажная плата произведенная процесс осаждения золота
110x110 (мм)Механические Размеры (единица измерения: мм)

Операционная система Поддержка
Linux 2.6.28.6 + Qtopia-2.2.0 + Qt-Extended-4.4.3 + QtE-4.7.0
Windows CE.NET 6,0 (R3)
Android 2,2
Ubuntu-0910

Полностью с открытым исходным кодом U-boot
Samsung обеспечивает u-загрузку с функцией загрузки USB для системы 6410. На этой основе мы улучшаем и улучшаем его функцию, и открываем его полностью для большинства встроенных энтузиастов для изучения и использования. Основные особенности заключаются в следующем:
Добавлено меню загрузки, аналогичное меню загрузки USB Superboot
Добавлена конфигурация запуска sd-карты
Поддержка прямой загрузки и записи yaffs2 изображение файловой системы
Nboot для поддержки записи загрузчика Windows CE
Поддержка сжигания изображений Windows CE
Поддерживающий файл с изображением листа, который обычно называют пустой компьютерной программой
Поддержка возврата к оригинальному корпусу
Примечание: большинство 6410 плат разработки, которые заявляют, что они полностью являются загрузчиком с открытым исходным кодом, также немного модифицируются от U-boot, предоставленного Samsung. Все u-сапоги с открытым исходным кодом не могут быть сожжены на SDHC карты (sd-карты большой емкости более 2 г) в настоящее время.

U-Boot с открытым исходным кодом с функцией загрузки меню

Получите исходный код U-boot
Incidental CD-ROM Linux directory: u-boot-mini6410-2010 00730.tar.gz (пожалуйста, обратитесь к новой версии даты zui)

Скомпилируйте U-boot для загрузки sd-карты
Создание u-загрузки для загрузки sd-карты с помощью файла конфигурации по умолчанию генерирует U-boot.bin после zui, что соответствует U-boot_sd.bin в CD-ROM.
# Cd/opt/FriendlyARM/mini6410/linux/u-boot-mini6410
# Mini6410_sd_config;

Скомпилируйте U-boot для запуска Nand Flash
Создание u-загрузки для запуска sd-карты с помощью файла конфигурации по умолчанию генерирует U-boot.bin после zui, что соответствует U-boot_nand.bin в CD-ROM.
# Cd/opt/FriendlyARM/mini6410/linux/u-boot-mini6410
# Mini6410_nand_config;


Superboot подходит для массового производства предприятия
В дополнение к полной загрузке с открытым исходным кодом, мы потратили много денег на разработку суперботинок для пользователей предприятия, который поддерживает прямой установки или работы системы с sd-карты без портов USB или линия последовательной передачи данных, и скорость установки системы состоит в том, что очень быстро, в среднем 1,8 Мбайт/сек, Поэтому он очень подходит для массового производства и использования на предприятиях; Superboot может поддерживать обычную sd-карту и высокоскоростную карту большой емкости SDHC (zui большой). В настоящее время следующие системы могут быть установлены или запущены через Superboot:
Linux: 125M, запись всего 70 секунд
Windows CE 6:45M, горит всего 25 секунд
Android: 80M, запись всего 45 секунд
Ubuntu: 800M, непосредственно скопирован на SD для запуска
UserBin: пустые компьютерные программы или простые изображения одной файловой системы, такие как uCos, RT-Thread и т. д., могут быть сожжены на Nand или работать непосредственно по указанному адресу загрузки в конфигурационном файле.
Примечание: Superboot тщательно разработан дружественной рукой. Он не предоставляет исходный код. Любое предприятие или лицо может использовать его бесплатно.
Бег Ubuntu (убу́нту-операционная система)

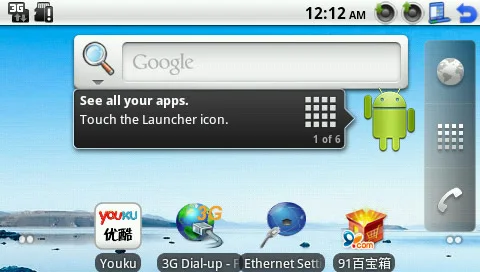

Работают на Android

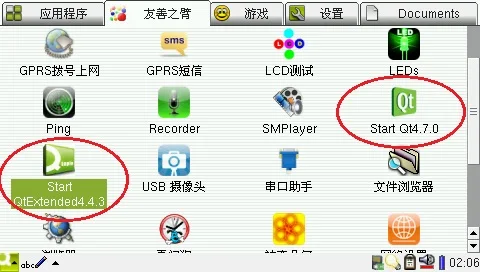

Запустить LINUX + QT
