Обзор

GSM/GPRS/GPS щит (B)Является щит Arduino на основе четырехдиапазонного GSM/GPRS/GPS модуля SIM808.

Особенности

Общие

• Подключение Arduino, Совместимость с UNO, Leonardo, NUCLEO, XNUCLEO
• Встроенный USB в UART конвертер CP2102 для UART отладки
• 5 светодиодов для указания рабочего состояния модуля
• Бортовой уровень напряжения постоянного тока в переменный конвертер, поддержка удаленного подключения к 3,3 V и 5V системы
• Две SIM карты разъем карты для 1,8 V/3V сим-карты
• Автоматическое обнаружение Baudrate (1200bps ~ 115200bps)
• Bluetooth 3,0, поддерживает передачу данных через Bluetooth
• RTC с интерфейсом питания
• Обновление прошивки через USB
• Управляйте через команды AT (3GPP TS 27.007,27.005, и SIMCOM улучшен НА командах)
• Поддержка набора sim-приложений: GSM 11,14 выпуск 99
• Рабочее напряжение: 6 ~ 12 В
• Рабочая температура: -40 °C ~ + 85 °C
• Температура хранения: -45 °C ~ + 90 °C

GSM/GPRS

• Группа
  • GSM 850/EGSM 900/DCS 1800/шт 1900 МГц
  • Четырехдиапазонный автоматический поиск
  • Совместим с gsm-фазой 2/2 +
• Светодиод мощность
  • Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц)
  • Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц)
• GPRS связь
  • GPRS мульти-слот класса 12 (по умолчанию)
  • GPRS мульти-слот класс 1 ~ 12 (настраиваемый)
• Данных GPRS характеристика
  • Скорость нисходящего канала: максимум 85,6 кбит/с
  • Скорость соединения: максимум 85,6 кбит/с
  • Схем кодирования: CS-1CS-2CS-3CS-4
  • Поддержка PAP (протокол аутентификации паролем) для PPP подключения
  • Встроенный протокол TCP/IP
  • Поддерживает pbcch
  • Поддерживает газированные безалкогольные напитки скорость передачи данных: 2,4/4,8/9,6/14,4 кбит/с
  • Поддерживает USSD
• SMS
  • Поддержка: режим MT/MO/CB/Text/PDU
  • Хранение SMS: sim-карта
• Аудио
  • Голосовой encode/decode режим: половина RateFull RateEnhanced Full RateAdaptive muti rate
  • Поддерживает функцию подавления эха
  • Поддерживает подавление шума

GPS

• Тип приемника
  • 22 канала отслеживания каналов
  • 66 приобретение каналов
  • GPS L1 C/A код
• Чувствительность
  • Отслеживание: -165 дБм
  • Холодный запуск: -148 дБм
• Время на первое исправление
  • Холодный запуск: 30s (typ.)
  • Горячие старты: < 1s
  • Теплый старт: 28s
• Точность
  • Горизонтальное положение по уровню поверхности: <2,5 м КЭП

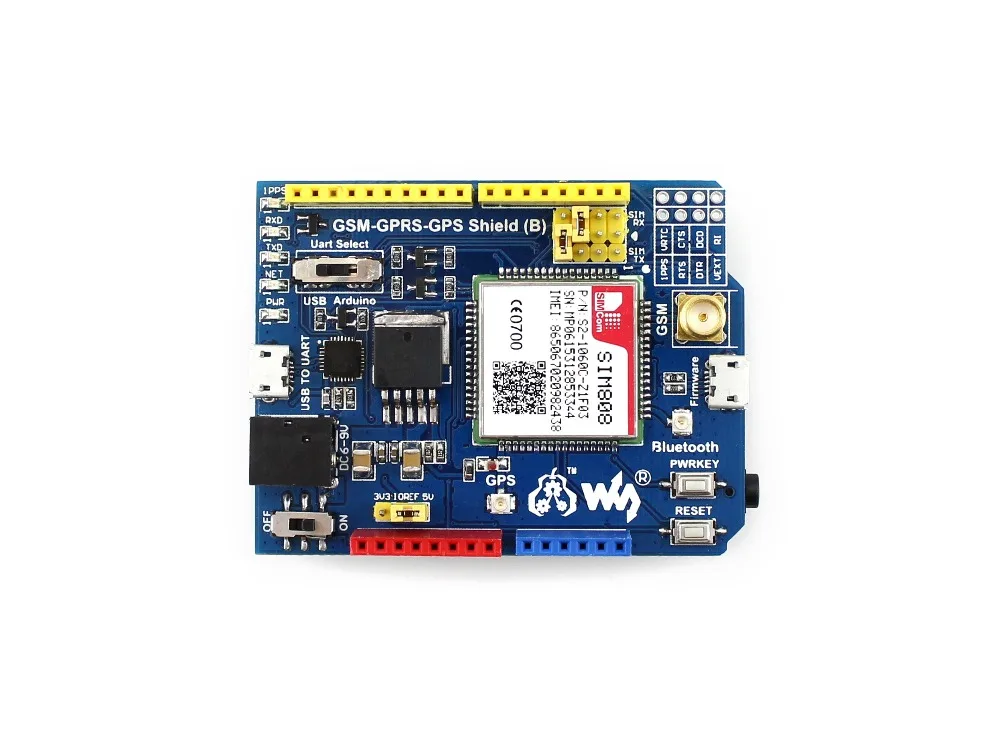

What's on Board

1. SIM808 модуль
2. MIC29302 микросхема
3. CP2102:USB UART конвертер
4. SMF05C:ТЕЛЕВИЗОРЫ Диода
5. 1N5408:Бортовой выпрямителя
6. SIM808 функциональный шпильки
7. Arduino разъем расширения
8. USB UART интерфейс
9. Разъем питания постоянного тока
10. GPS антенного разъема
11. Bluetooth антенного разъема
12. Обновление прошивки интерфейс
13. GSM разъем антенны
14. Две SIM карты разъем карты
15. 3,5 мм наушники/разъем для подключения микрофона
16. GPS индикатор состояния
17. Индикатор CP2102 UART Tx/Rx
18. Чистая индикатор:
    • Быстро мигает при запуске модуля
    • Мигает медленно после того, как GSM регистр преуспевает
19. Мощность индикатор
20. Мощность переключатель
21. SIM808 кнопка включения/выключения:Нажмите кнопку и удерживайте в течение 1s для запуска/выключения SIM808
22. Кнопка сброса
23. UART переключатель выбора,Выберите управление SIM808 через:
    • CP2102
    • UART контакты интерфейса Arduino
24. SIM808 UART конфигурации:
    • SIM_TX: SIM808 UART TX
    • SIM_RX: SIM808 UART RX
25. IOREF выбор мощности:Настройте уровень напряжения UART

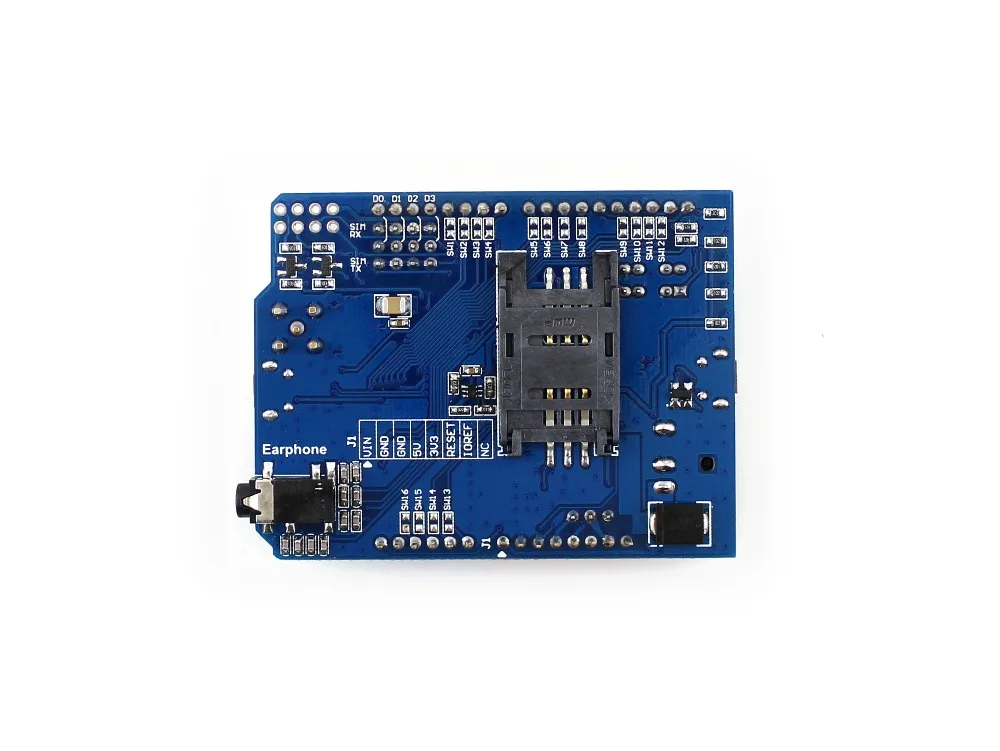

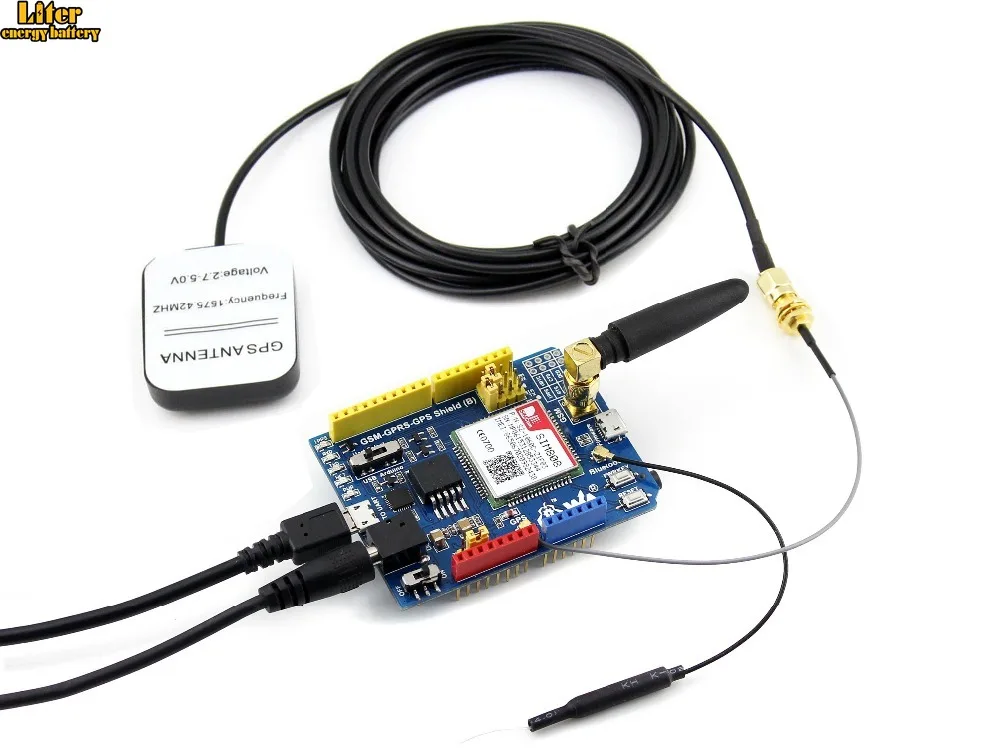

Фото

Примечание: UNO PLUS на фото не входит в комплект.

Измерение

Развития ресурсы

Вики:Www.wav WAV (B)

Посылка содержание

Вес:0,233 кг

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой:Свяжитесь с нами, ЕС

1. GSM/GPRS/GPS щит (B) x1

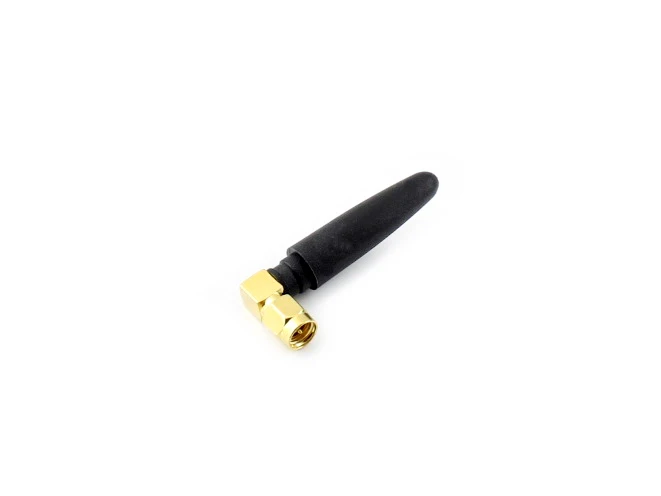

2. GSM антенна x1

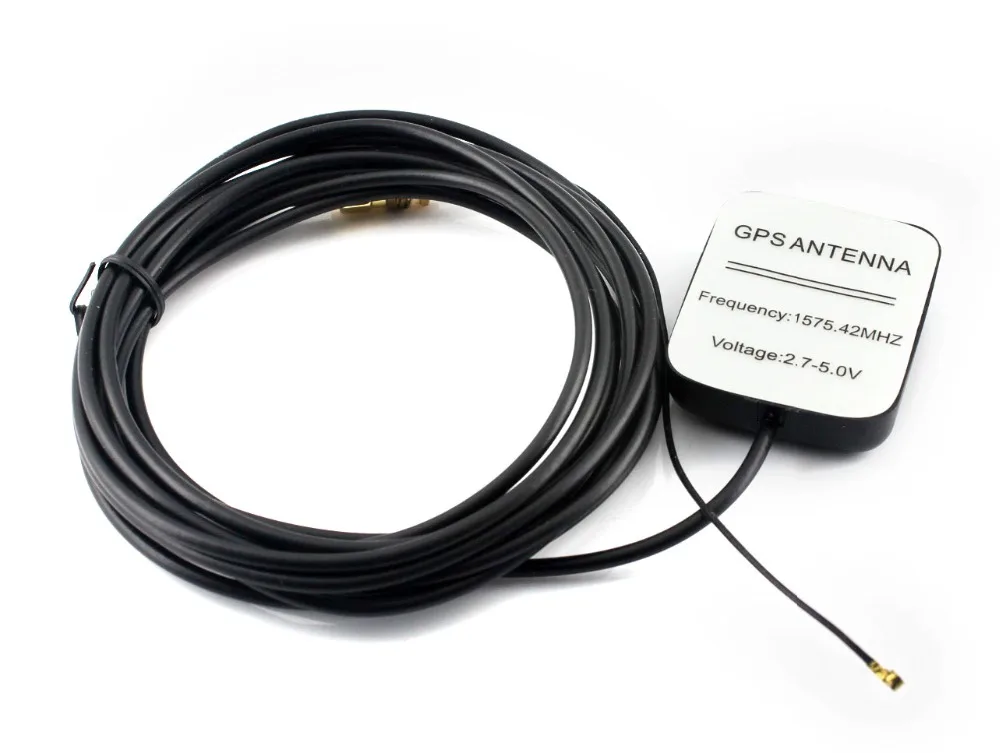

3. Внешняя антенна GPS (B) x1
4. Антенна Bluetooth x1

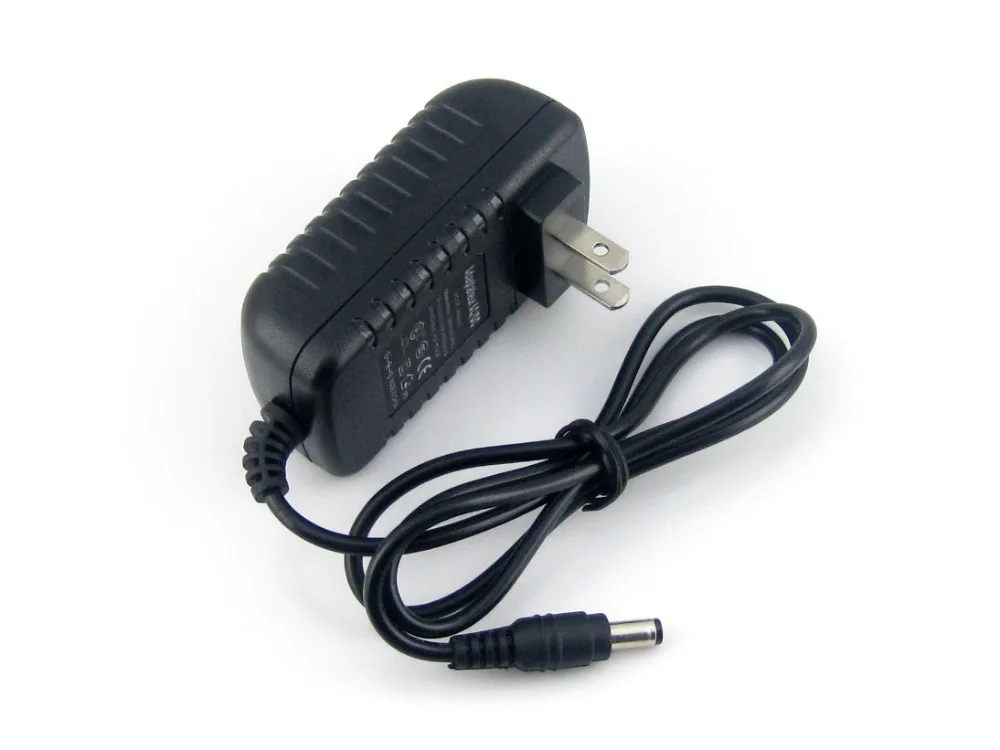

5. Адаптер питания стандарта ЕС x1
6. Разъем USB типа A для кабеля micro-plug x1
