STM32 плата Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 STM32 основная плата для разработки с полной IOs

Обзор

Core407I-это небольшая плата разработки STM32, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые заголовки на задней стороне позволяют Core407I быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе.ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,0 ммДля достижения меньшего размера печатной платы.

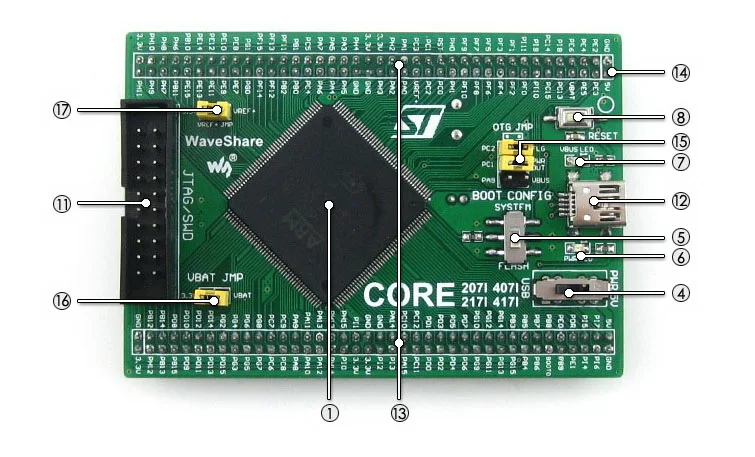

Что на борту

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-битный RISC
   • Характеристика:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Рабочее напряжение:1,8 В-3,6 В
   • Упаковка:LQFP176
   • Воспоминания:1024kB Flash, 192 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1 x 8-14-битный параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

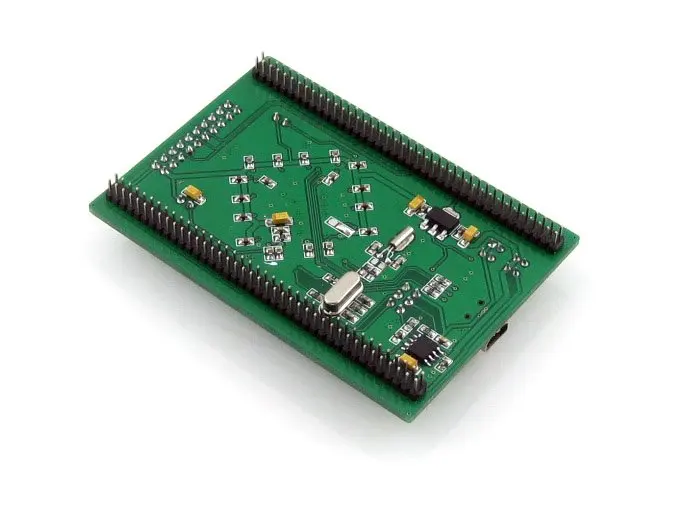

2. AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения
3. MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Индикатор питания
7. Светодиод VBUS
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Интерфейс USB
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

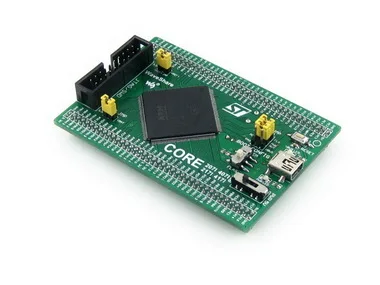

Фотографии

Примечание:

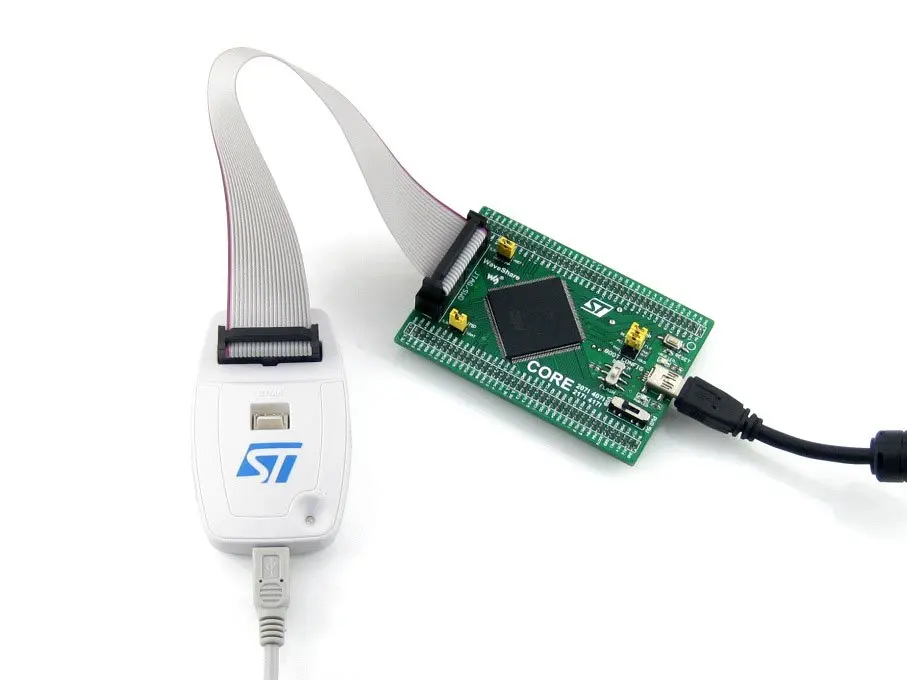

Core407I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

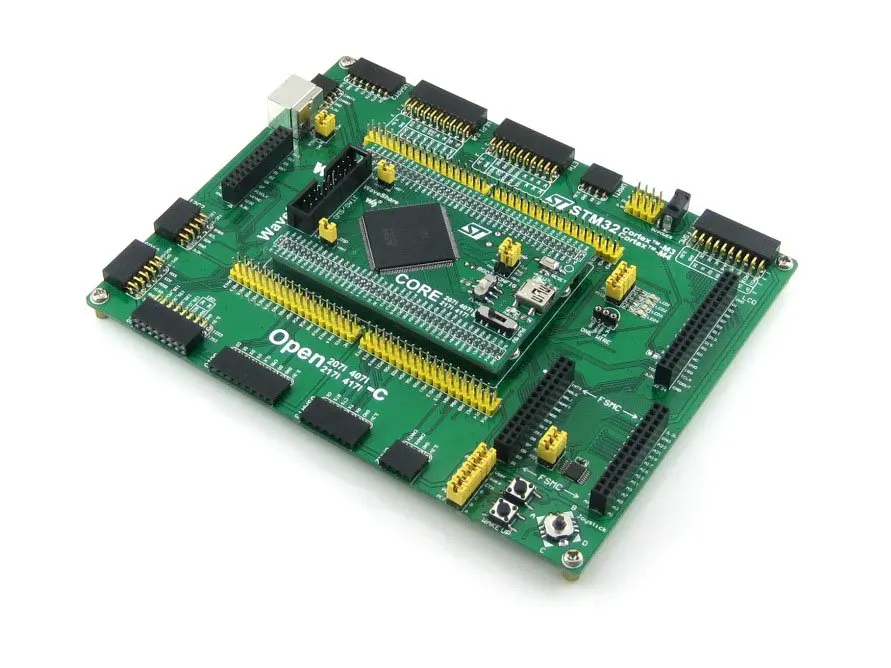

Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Ресурсы для развития

Core407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

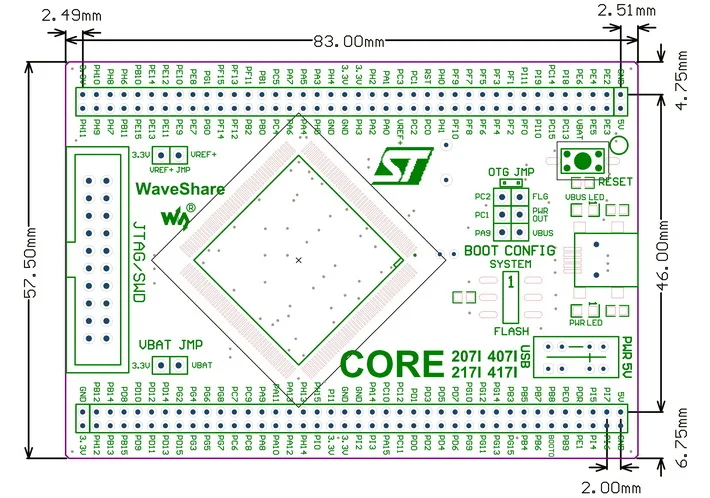

Размеры

В комплект входит

1. Core407I макетная плата x 1

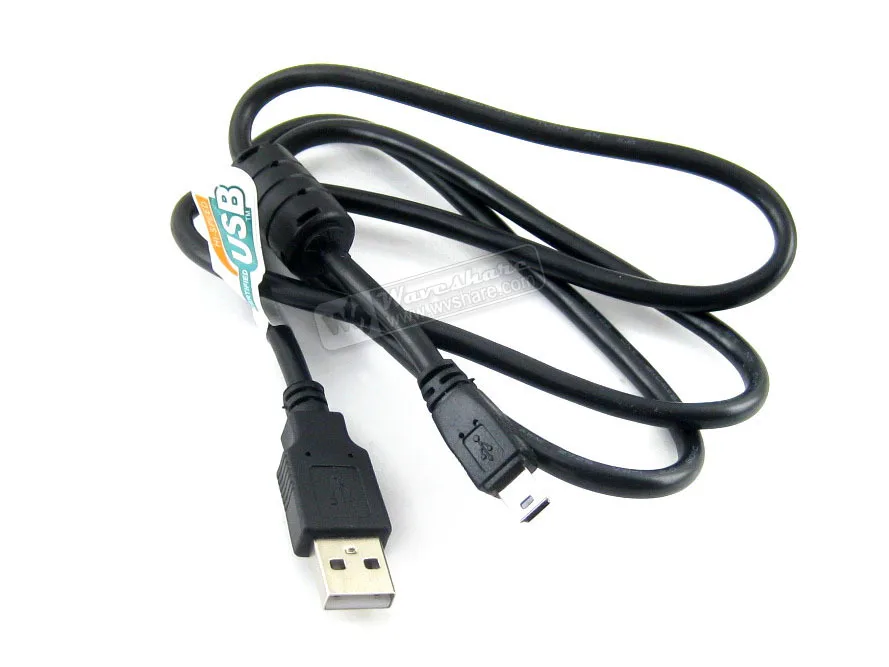

2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
