RS485 в Ethernet конвертер, простой в использовании, высокая скорость, низкая мощность, высокая стабильность, обновляемый

Обзор

ВRS485 в ETHМодуль обеспечивает легкий способ связи между RS485 и RJ45 портом Ethernet, его можно настроить через веб-страницу.

Особенности

• M0 серии 32-битный процессор ARM, высокая скорость, высокая эффективность
• 10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеля
• Настраиваемый RS485 baudrate (600bps ~ 230,4 кбит/с), поддерживает пять вариантов проверки четности: нет, нечетный, ровный, отметка, пространство
• Доступные Режимы работы: tcp-сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент (поддерживает получение и отправку)
• Настраиваемый через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован с вашим собственным программным обеспечением
• Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение правдивое, а также для активного поиска данных датчика
• Поддерживает индивидуальные пакеты регистрации, автоматически Передавая зарегистрированный пакет как идентификатор после соединения, так что различные устройства могут быть различны
• Поддерживает индивидуальную веб-страницу, позволяет настроить страницу настройки модуля
• Поддерживает RFC2217-like протокол, возможность общения с устройствами, последовательная настройка которых (baudrate, бит данных и т. д.) может изменяться
• KeepAlive механизм, обнаруживает сломанное соединение, автоматическое повторное подключение
• Поддержка перезагрузки времени (без перезагрузки данных), обеспечивает долгосрочное стабильное соединение, настраиваемое время перезагрузки
• Поддерживает разрешение имени домена DNS, настраиваемый DNS сервер
• Поддержка DHCP, автоматического IP или статического IP
• Прошивка обновляется через сеть
• Восстановление заводских настроек с помощью программного обеспечения и/или оборудования
• Поставляется с mac-адресом по умолчанию, который настраивается
• Предоставляемое программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM программное обеспечение виртуального последовательного порта
• Пример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. д.

Технические характеристики

• Ethernet:

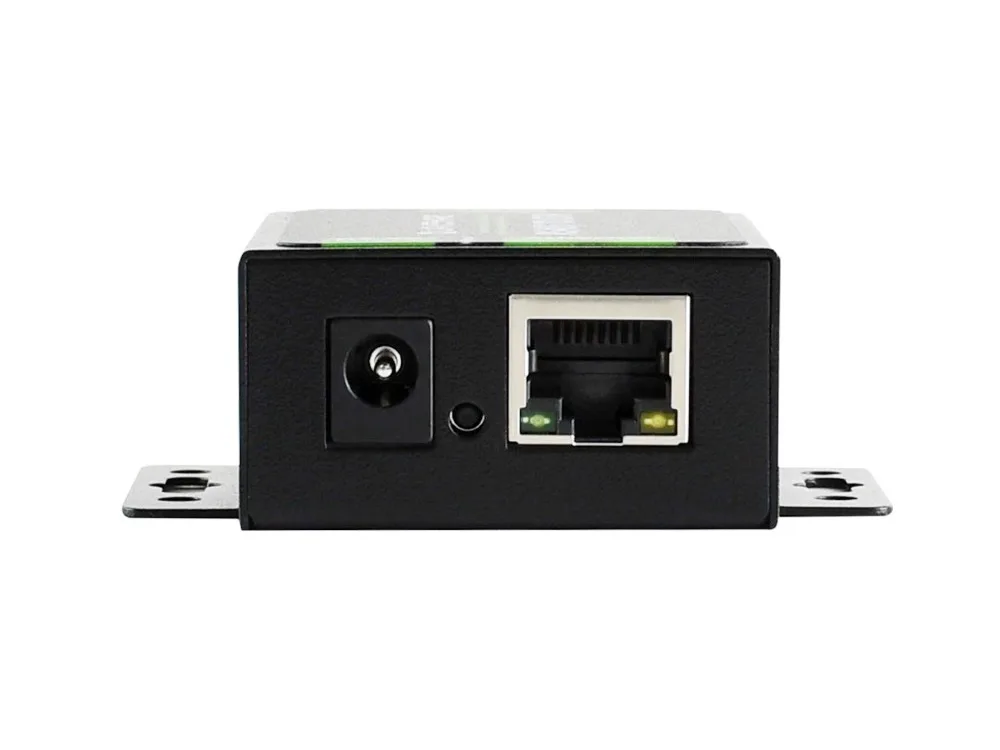

  • Разъем: 4-контактный RJ45
  • Скорость связи: 10/100 Мбит/с
  • Защита интерфейса: 1.5кв Электромагнитная изоляция
  • Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD клиент
  • Кэш TX: 6 Кбайт
  • Кэш RX: 4 Кбайт
• RS485:

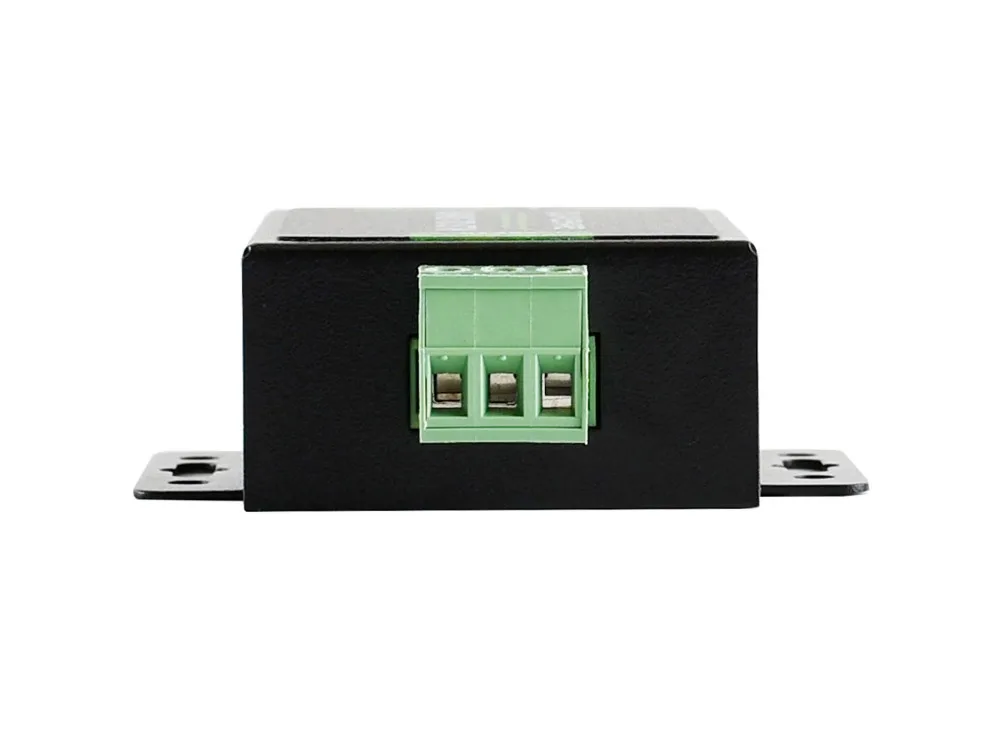

  • Разъем: винтовой терминал (A +, B-, GND)
  • Бит данных: 5 бит, 6 бит, 7 бит, 8 бит
  • Стоп-бит: 1, 2
  • Паритет бит: нет, нечетный, ровный, знак, пространство
  • Баудрат: 600bps ~ 230,4 кбит/с
  • Кэш RX: 800 байт
  • Аппаратное управление потоком: нет
  • Интерфейс защиты:
    • 2KV защита от статического электричества
    • RS485 выдвижные/вниз регистраторы: 2.2K Ω
• Мощность:
  • Источник питания: 5,0 ~ 7,0 в (рекомендуется 5 В)
  • Рабочий ток: 150 мА (@ 5 В)
  • Потребляемая мощность: <1 Вт
  • Защита интерфейса: Защита от перенапряжения, защита от ЭСР, защита от перенапряжения
• Защита окружающей среды:
  • Рабочая температура:-25 ~ 75 °C
  • Температура для хранения:-40 ~ 105 °C

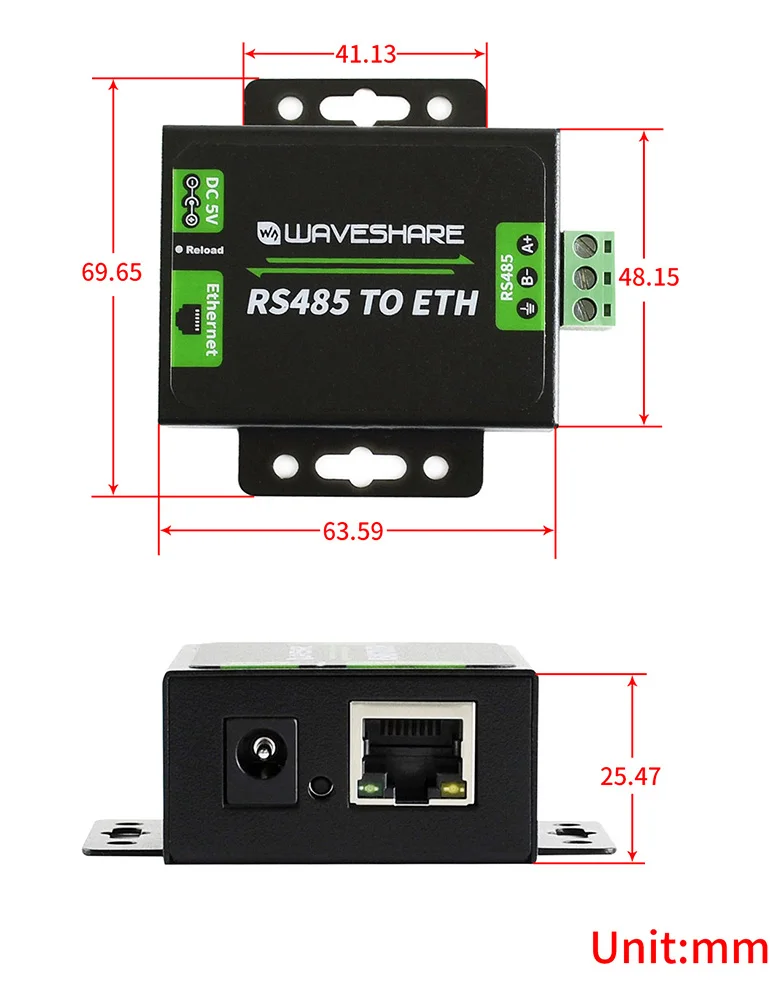

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/RS485_TO_ETH

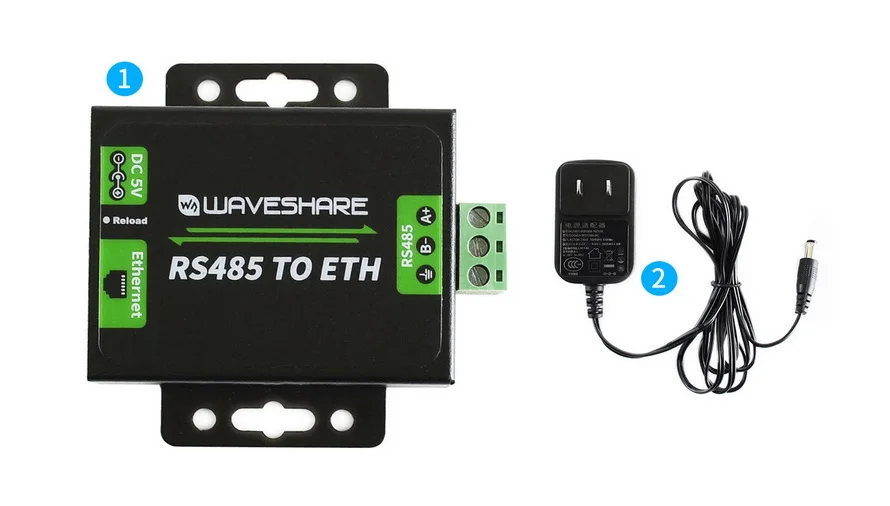

Посылка содержание

Нам Стандартный:

Вес:0,212 кг

1. RS485 в ETH x1
2. 5 V адаптер питания x1

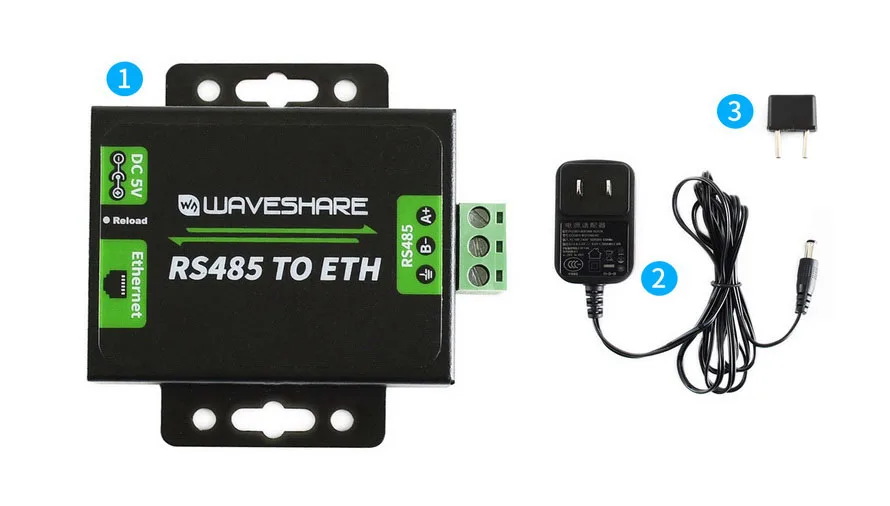

ЕС Стандартный:

Вес:0,225 кг

1. RS485 в ETH x1
2. 5 V адаптер питания x1
3. Адаптер питания EU head x1
