Описание товара
Макетная плата Altera MAX II CPLD EPM1270 + 6 комплектов аксессуаров = OpenEPM1270 упаковка A
Макетная плата CPLD, предназначенная для серии ALTERA MAX II, имеет встроенное EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.
Обзор
OpenEPM1270-это макетная плата CPLD, оснащенная встроенным устройством EPM1270. Он поддерживает расширение с помощью различных дополнительных досок аксессуаров для определенного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с устройствами серии ALTERA MAX II CPLD.
Что на плате
- EPM1270:Встроенное CPLD устройство, которое оснащено:
- Рабочая частота:50 МГц
- Операционной Напряжение:1,5-3,3 V
- Посылка:QFP144
- I/Os:116
- LEs:1270, эквивалентно 4000 логические элементы
- Исправление/программирование:Джтаг
- AMS1117-3.3:3,3 V регулятор напряжения
- Мощность переключатель
- Мощность индикатор
- Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- 8 Интерфейс I/Os:Для подключения досок аксессуаров
- 16 Интерфейс I/Os:Для подключения досок аксессуаров
- 8 Интерфейс I/Os:Для подключения досок аксессуаров
- 32 I/Os интерфейс:Для подключения досок аксессуаров
Для интерфейса 9-12:Эмулировать интерфейсы можно как один провод, USART, I2C, SPI, PS/2 и т. Д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- Интерфейс ЖК-дисплея:Для подключения ЖК-дисплея, например, ЖК-дисплея 1602 (Синяя подсветка 5 В), посылка B
- Разъем постоянного тока 5 В
- JTAG интерфейс:Для программирования/доводки
- MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения
- Светодиоды джемпер
- Зуммер джемпер
Для jumper 18-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода
Фото

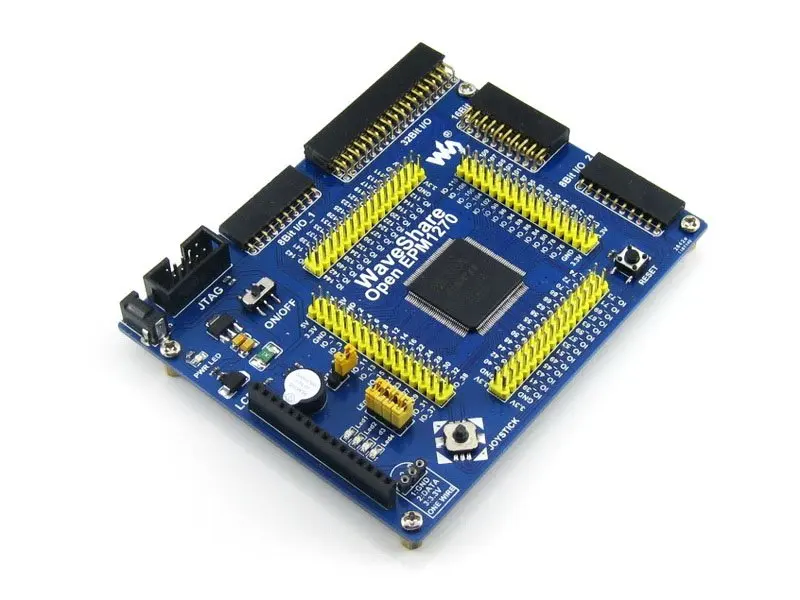

OpenEPM1270 макетная плата

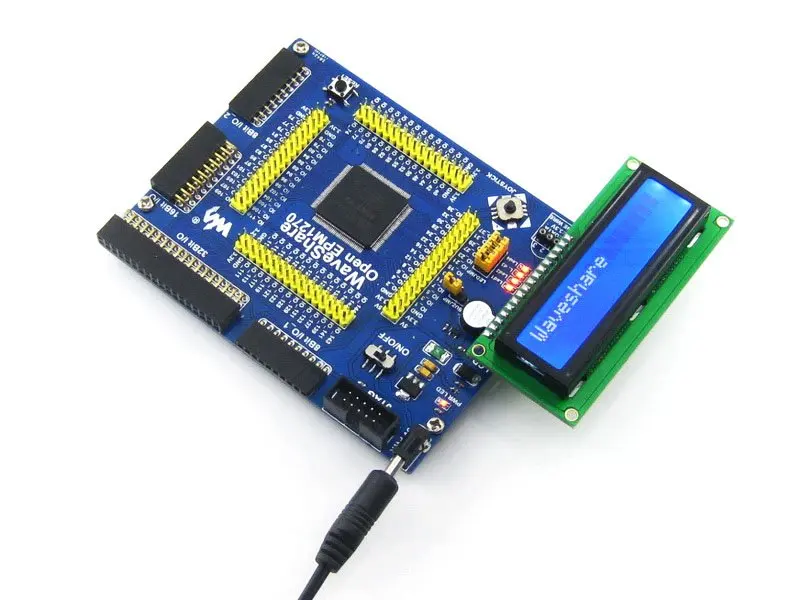

Подключение к LCD1602
Подключение к usb-блоку

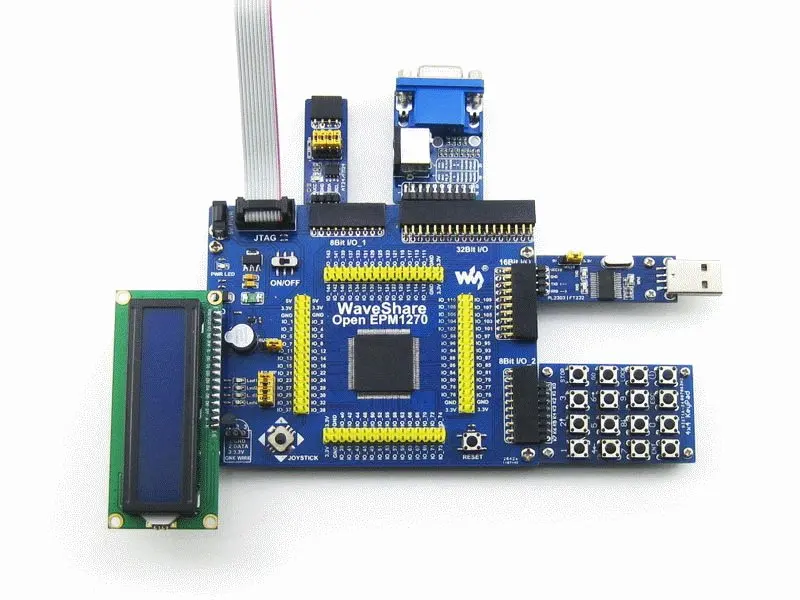

Подключение к различным периферийным устройствами
Подключение к материнской плате USB UART через UART
Подключение к 8 SEG светодиодный плате через 16I/Os
8 кнопок на интерфейсе 8 I/Os
Подключение к 5 кнопкам IO
4x4 клавиатуры на 8 интерфейсах I/Os
Подключение к плата EEPROM через I2C

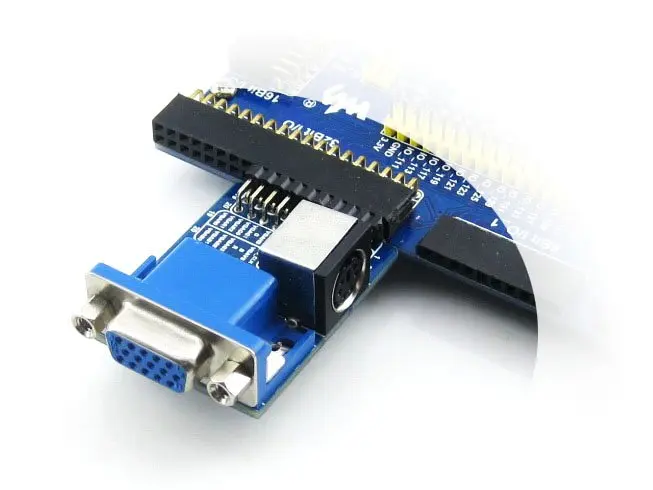

Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEPM1270 не интегрирует какую-либо функцию программирования/отлаживания, требуется программист/дебюггер.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые дают вам быстрый запуск для разработки вашего собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| DS18B20 | Температура датчик | 1-проводной | Y | Y |
| SP3232 | Последовательной связи | UART | Y | Y |
| SP3485 | Последовательной связи | UART | Y | Y |
| PL2303 | USB UART | UART | Y | Y |
| CY7C68013A | USB устройство | USB | Y | |
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | Y | Y |
| PS/2 клавиатура | Вход устройства | PS/2 | Y | Y |
| Одной кнопки | Вход устройства | ---- | Y | Y |
| 4x4 клавиатуры | Вход устройства | 8I/Os | Y | Y |
| Джойстик | Вход устройства | 5I/Os | Y | Y |
| Светодиодный | Дисплей устройства | ---- | Y | Y |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | Y | Y |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | Y | Y |
| Персонаж ЖК-дисплей | Дисплей устройства | 11I/Os | Y | Y |
Интерфейсы для гайки/программирования

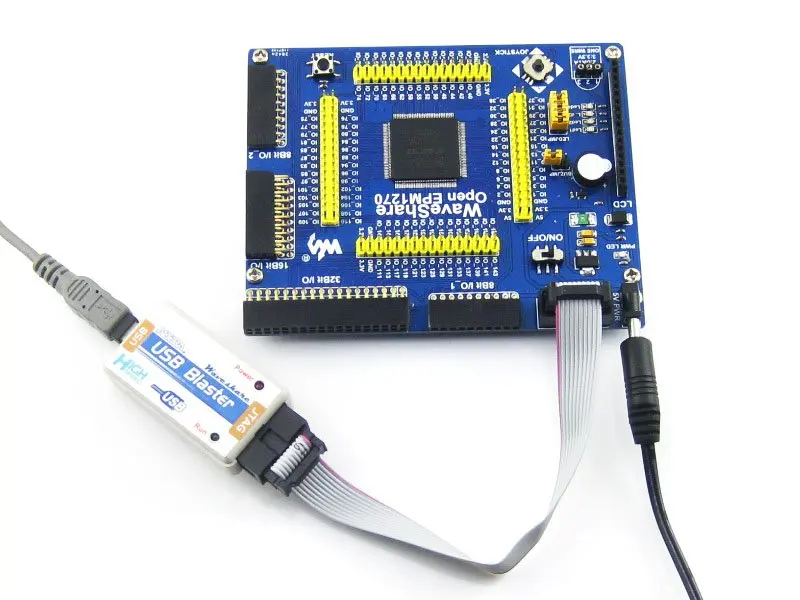

OpenEPM1270 интегрирует интерфейс JTAG для программирования/доводки.
JTAG имена и описание сигналов
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC(TRGT) | Цель источника питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
- Соответствующее программное обеспечение (Quaters II и т. д.)
- Демонстрационный код (Verilog и VHDL)
- Схема (PDF)
- Документы для разработки CPLD (технические характеристики и т. д.)
- Вики:Www.wav eshare.com/wiki/OpenEPM1270
Посылка содержит
В"Стандартная посылка"И"Упаковка досок аксессуаров"Ниже представлены в комплекте.
Стандартный посылка
- Макетная плата OpenEPM1270 x 1
- 4-контактный провод х 2
- 2-контактный провод х 2
- Кабель питания USB x 1
2
3
4
Аксессуар Панели посылка
- Кабель USB type-A-Mini-B x 1
- PL2303 USB UART Board (mini) x 1
- LCD1602 (5 В Синяя подсветка) x 1
- AT24CXX плата EEPROM x 1
- DS18B20 x 1
- Плата VGA PS2 x 1
- USB-плата CY7C68013A (mini) x 1
2
3
4
5
6
7
