Характеристики
ST-Link V2 Stlink St Link STM32 STM8 MCU USB JTAG встроенный отладчик/программатор/эмулятор = ST-LINK/V2 (CN) |
История изменения цены
*Текущая стоимость 2361.63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 2998.58 руб. | 3058.36 руб. | 3028 руб. |
| Jul-16-2025 | 2432.31 руб. | 2481.80 руб. | 2456.5 руб. |
| Jun-16-2025 | 2951.89 руб. | 3010.27 руб. | 2980.5 руб. |
| May-16-2025 | 2928.98 руб. | 2987.39 руб. | 2957.5 руб. |
| Apr-16-2025 | 2337.36 руб. | 2384.35 руб. | 2360.5 руб. |
| Mar-16-2025 | 2880.64 руб. | 2938.82 руб. | 2909 руб. |
| Feb-16-2025 | 2857.58 руб. | 2914.62 руб. | 2885.5 руб. |
| Jan-16-2025 | 2833.69 руб. | 2890.93 руб. | 2861.5 руб. |
Описание товара
ST-Link V2 Stlink St Link V2 Stlink STM32 STM8 MCU USB JTAG встроенный отладчик/программист/эмулятор = ST-LINK/V2 (CN) ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32. Обзор ВST-LINK/V2Это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG / serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.
Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).
Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.
Основные характеристики
1. 5 в Питание от USB разъема
2. Полностью совместимый интерфейс USB 2,0
3. Стандартный usb-кабель A-Mini-B
4. Особенности плавания:
* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе
* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью
* Плавать программирования скоростной режим: 9,7 Кб/s в условиях низкой скорости и 12,8 Кб/s высокой скорости передачи
* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
* Плавающий кабель для подключения к приложению через штыревой разъём или 2,54 мм pitch Разъем
5. JTAG/SWD Особенности:
* 1,65 V до 3,6 V Напряжение приложения поддерживает на JTAG интерфейс и 5 V толерантным входных сигналов
* Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем
6. Поддерживается функция прямого обновления прошивки (DFU).
7. Светодиодный индикатор состояния, который мигает во время общения с ПК
8. Рабочая температура от 0 до 50 °C
Фото

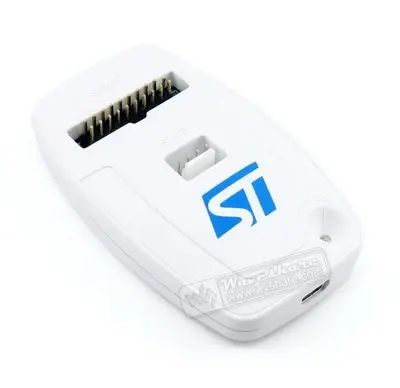

ST-LINK/V2 вид спереди

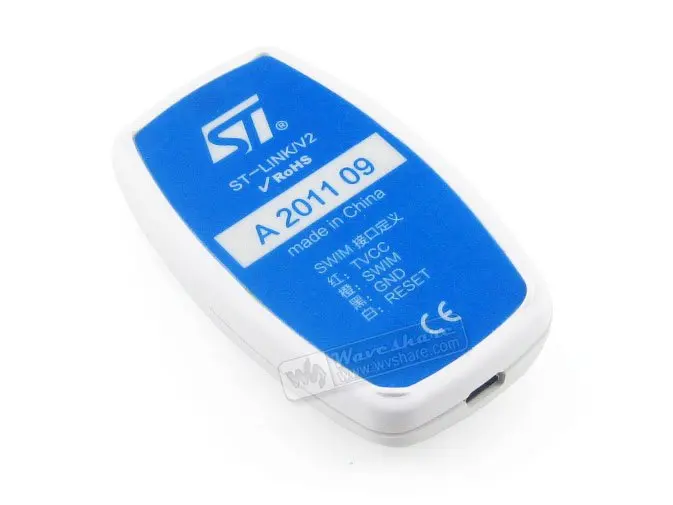

Вид сзади

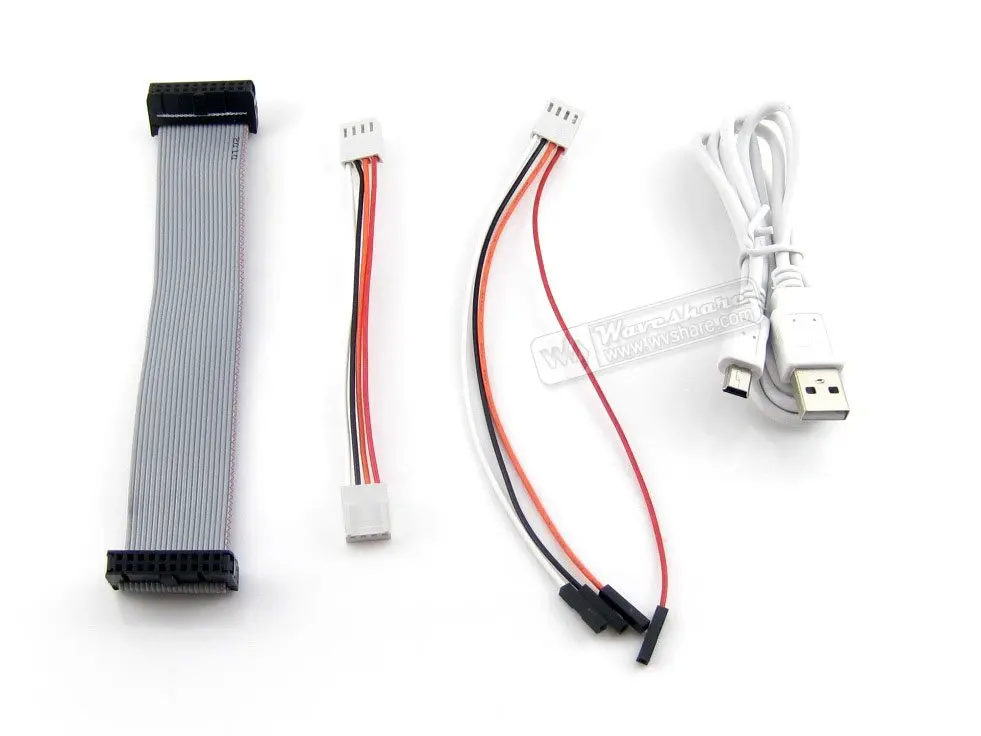

Кабели поставляются с ST-LINK/V2 (CN)
Применение пример
Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:
Поддерживаемые устройства
Микроконтроллеры, поддерживаемые STVP версии 3.2.8:
| Производственная линия | Микроконтроллер |
|---|---|
| STM32 | STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ |
| STM8 | STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4,STM8TL53x4 |
SW драйвера
При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.
Соединение с STM8 приложений
ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:
* Плоская лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце
* Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон
ST-LINK/V2 плавающий коллектор
Подключение с таблицей приложений STM8
Соединение с STM32 приложений
Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.
Отладка разъемов на ST-LINK/V2 и плоском кабеле
Подключение с таблицей приложений STM32
ST-LINK/V2 статус
Светодиодный индикатор labe 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:
* Светодиодный мигает красным:Происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.
* Светодиодный красного цвета:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).
* Светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.
* Светодиодный зеленого цвета:Последнее сообщение прошло успешно.
* Светодиодный оранжевого цвета:Сбой связи ST-LINK/V2 с целью.

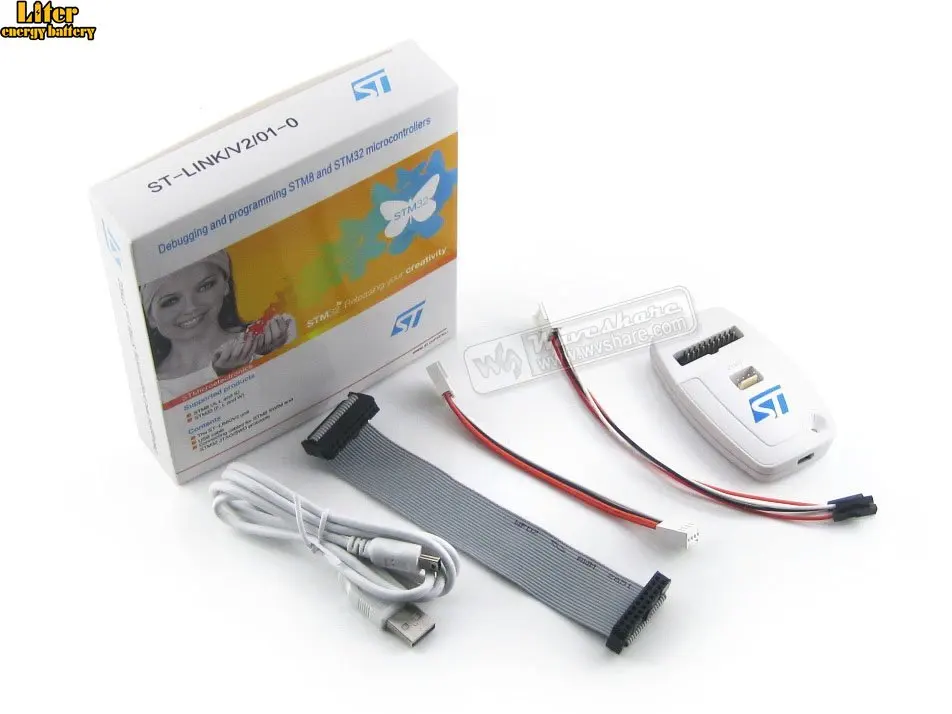

Посылка содержит
- ST-LINK/V2 × 1 шт.
- Кабель USB типа A-Mini-B × 1
- 20-контактный разъем JTAG/SWD плоский × 1 шт.
- 4-контактный плавающий кабель × 1 шт.
- 4-контактный плавать пользовательские соединительный кабель с разъемом кабеля × 1 шт.
