Обзор

Core407IЭто небольшая макетная плата STM32, которая оснащена устройством STM32F407IGT6 в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

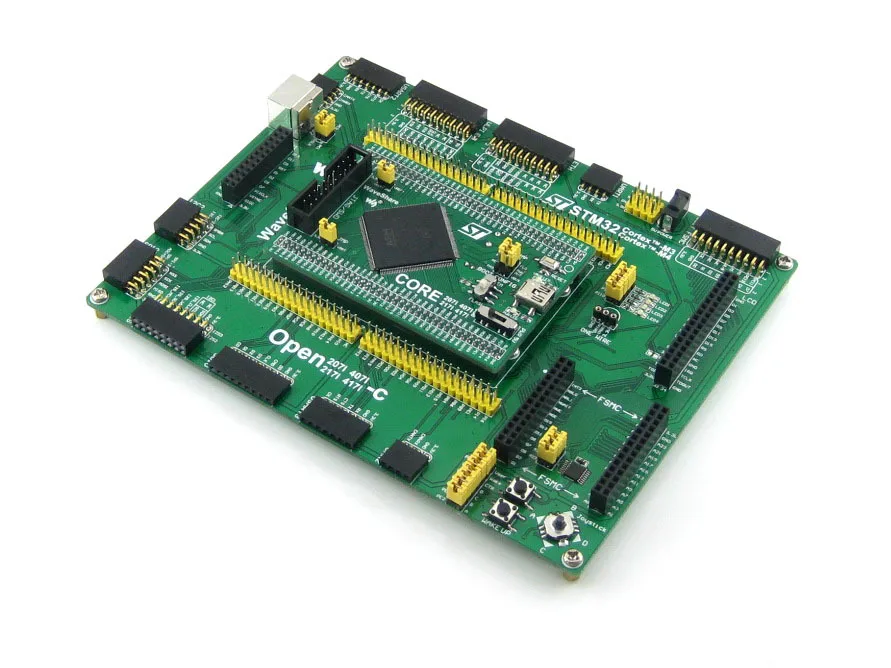

Кроме того, штыревые заголовки на задней стороне позволяют Core407I быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе.Все порты ввода/вывода доступны на штыревых заголовках, и шаг заголовка разработан как 2,0 мм для достижения меньшего размера pcb.

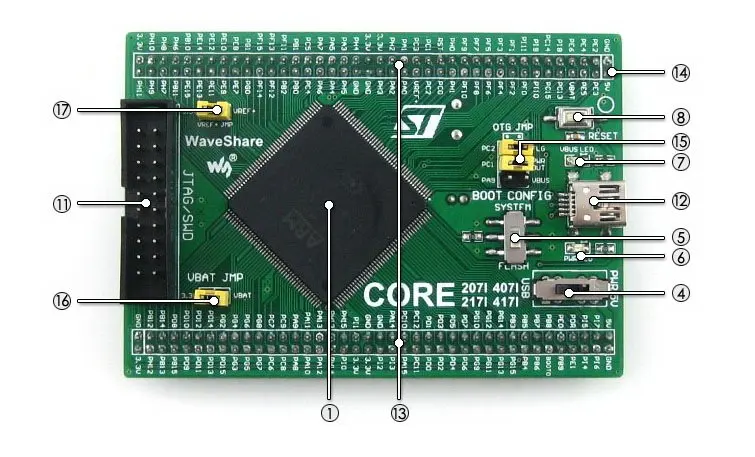

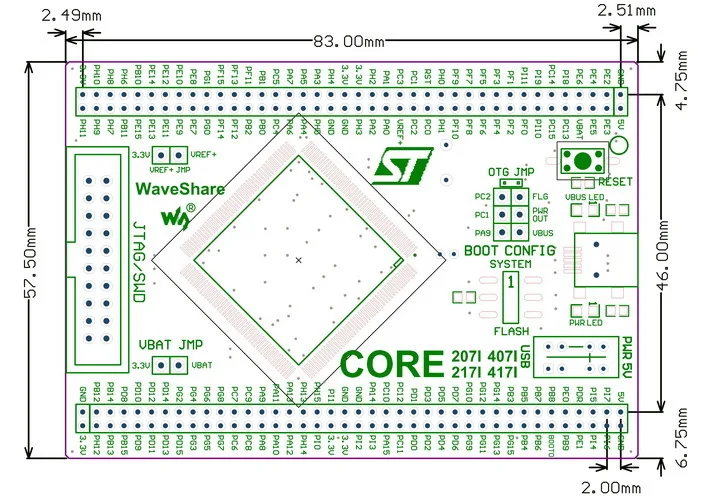

What's on Board

 1. STM32F407IGT6: Высокая производительность STM32 MCU, характеристики:
*Ядро: Cortex-M4 32-разрядный процессор RISC
*Характеристика: Полный набор инструкций DSP с одним циклом
*Рабочая частота: 168 МГц, 210 DMIPS/1,25 DMIPS/МГц
*Рабочее напряжение: 1,8 V-3,6 V
*Пакет: LQFP176
*Воспоминания: 1024kB Flash, 192 + 4kB SRAM
*MCU интерфейсы связи:
3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
1 x FSMC, 1 x SDIO, 2 x CAN
USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
1x10/100 Ethernet MAC
1x8 до 14 бит параллельный интерфейс камеры

*AD/DA преобразователи: 3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
*Отладки/программирования: Поддержка JTAG/SWD (последовательная Проводная отладка) интерфейсов, поддержка IAP

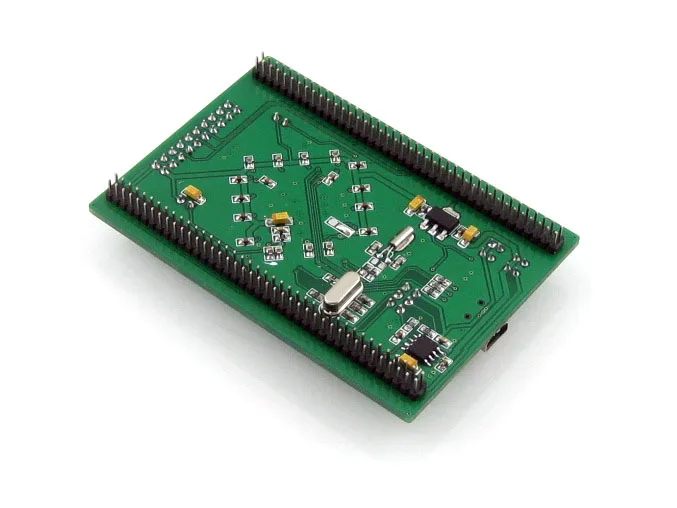

2.AMS1117-3.3(На нижней стороне), 3,3 V регулятор напряжения
3.MIC2075(На нижней стороне), бортовое USB устройство управления питанием
4.Импульсный источник питания, Питание от 5Vin или USB подключения
5.Режим переключения, Для настройки бут0 pin
6.Индикатор питания
7.VBUS LED
8.Кнопка сброса
9.8 м Кварцевый резонатор(С нижней стороны)
10.32,768 K с украшением в виде кристаллов(На нижней стороне), для внутреннего RTC с калибровкой

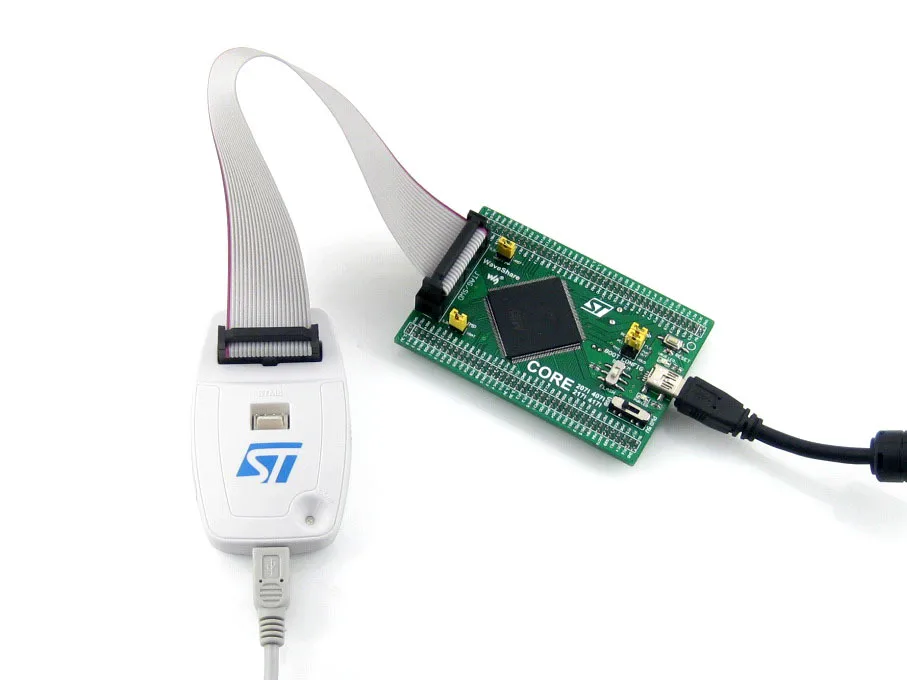

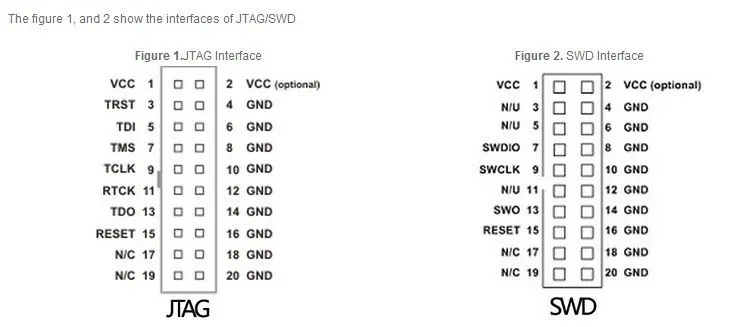

11.JTAG/SWD интерфейс: Для отладки/программирования
12.USB интерфейс
* В качестве устройства, используется для установления связи USB между ПК и STM32 development board
* Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель

13.MCU булавки расширитель, VCC, GND и все порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
14.5Vin выносной, 5 в источник питания требуется при использовании USB хоста/OTG
15.Usb-хост/OTG джемпер
* Короткая перемычка при использовании хоста USB/OTG
* Откройте перемычку для отключения от порта ввода/вывода

16.VBAT Перемычка выбора
* Короткий Джемпер для использования системы питания
* Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

17.VREF Перемычка выбора
* Короткая перемычка для подключения VREF + к VCC
* Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

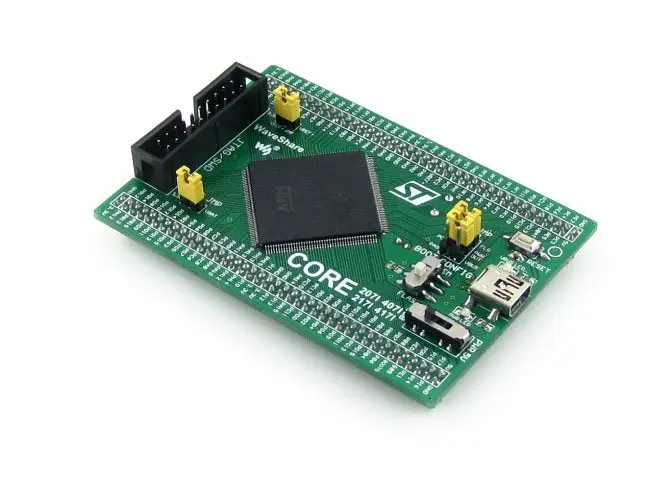

Фото

Развития ресурсы

Core407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

1. Сопутствующее программное обеспечение (Киль и т. Д.)

2. Примеры в C

3. Схема (PDF)

4. Разработка документов

В комплект входит:

1. Core407I макетная плата x 1

2. Usb-кабель типа A-Mini-B x 1

3. Руководство пользователя CD x 1
