Описание товара
ST-Link V2 Stlink St Link V2 Stlink STM32 STM8 MCU USB JTAG встроенный отладчик/программист/эмулятор = ST-LINK/V2 (CN) ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32. Обзор ST-LINK/V2Это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.
Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).
Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.
Ключевые особенности
1. 5 в Питание от USB разъема
2. Полностью совместимый интерфейс USB 2,0
3. Стандартный usb-кабель A-Mini-B
4. Особенности плавания:
* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе
* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью
* Скорость программирования плавания: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости
* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
* Плавающий кабель для подключения к приложению через штыревой разъем или разъем с шагом 2,54 мм
5. JTAG/SWD Особенности:
* 1,65 В до 3,6 В прикладное напряжение поддерживается на интерфейсе JTAG и 5 В толерантных входах
* Кабель JTAG для подключения к стандартному разъему JTAG 20-pin pitch 2,54 мм
6. Поддерживается функция прямого обновления прошивки (DFU).
7. Индикатор состояния, который мигает во время общения с ПК
8. Рабочая температура от 0 до 50 °C
Фотографии

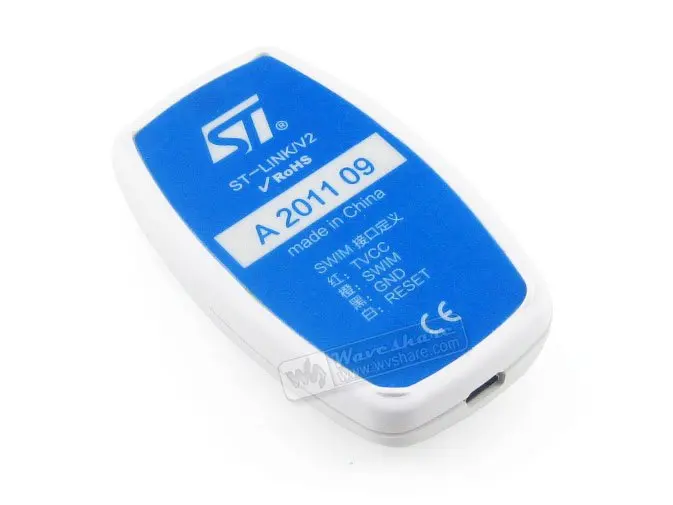

ST-LINK/V2 вид спереди
Вид сзади

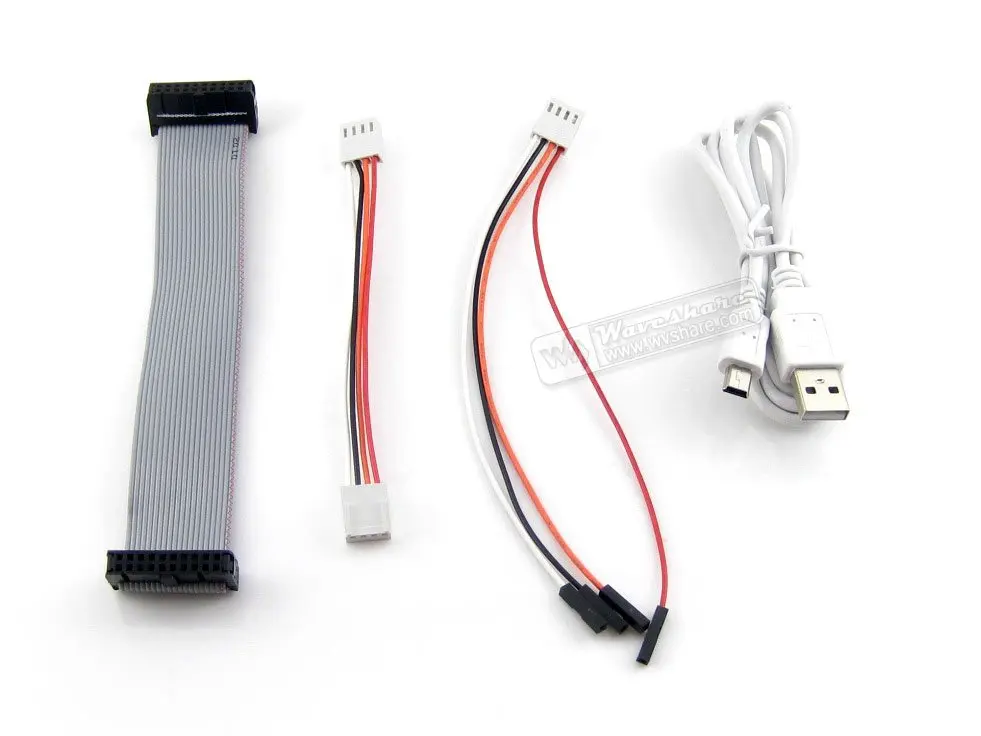

Кабели поставляются с ST-LINK/V2 (CN)
Пример применения
Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:
Поддерживаемые устройства
Микроконтроллеры, поддерживаемые STVP версии 3.2.8:
| Линейка товаров | Микроконтроллер |
|---|---|
| STM32 | STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ |
| STM8 | STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4, STM8TL53x4 |
SW драйверы
При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.
Подключение к приложениям STM8
ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:
* Плавательная Плоская Лента со стандартным разъемом ERNI на одном конце и 4-контактным разъемом на другом конце
* Плоская Лента для плавания, дополненная 4-контактным разъемом, 2,54 мм, недорогой Соединитель с двух сторон
ST-LINK/V2 плавающий коллектор

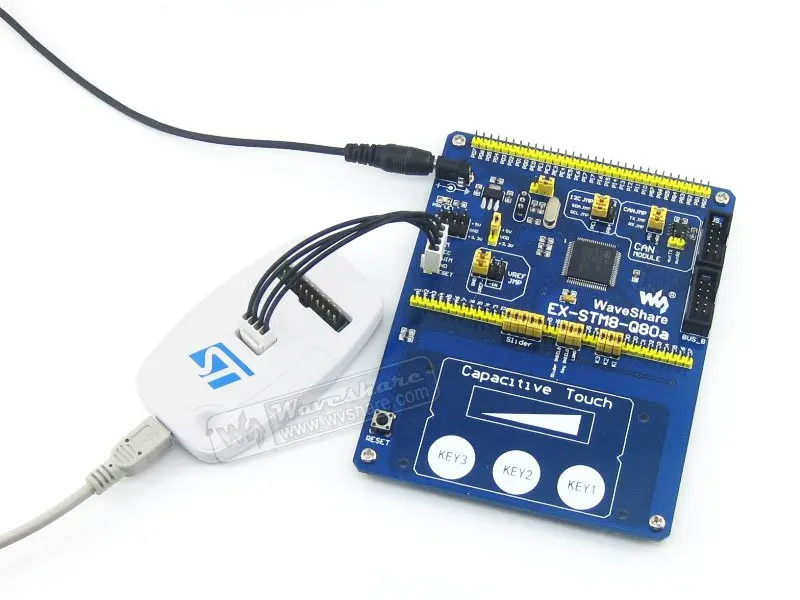

Подключение с таблицей приложений STM8
Подключение к приложениям STM32
Для разработки STM32 ST-LINK/V2 должны быть подключены к приложению с использованием стандартной 20-контактной женской ленты JTAG.

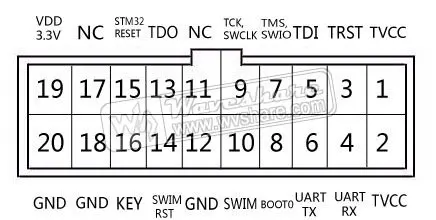

Отладка разъемов на ST-LINK/V2 и плоском кабеле

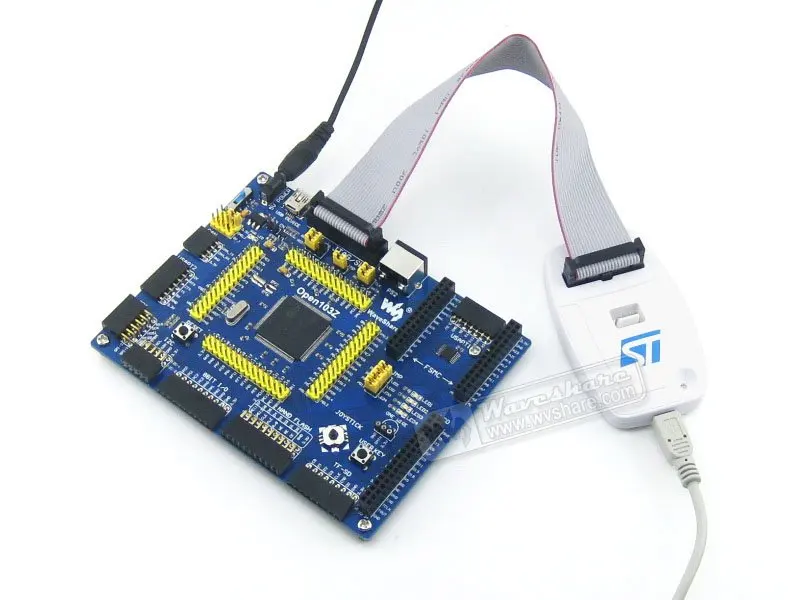

Подключение с таблицей приложений STM32
Состояние ST-LINK/V2
Светодиод с надписью «com' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). Когда:
* СВЕТОДИОД мигает красным:Происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.
* Светодиод красный:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).
* СВЕТОДИОД мигает зеленым/красным:Обмен данными между целью и ПК.
* Светодиод зеленый:Последнее сообщение прошло успешно.
* Светодиод оранжевый:Сбой связи ST-LINK/V2 с целью.

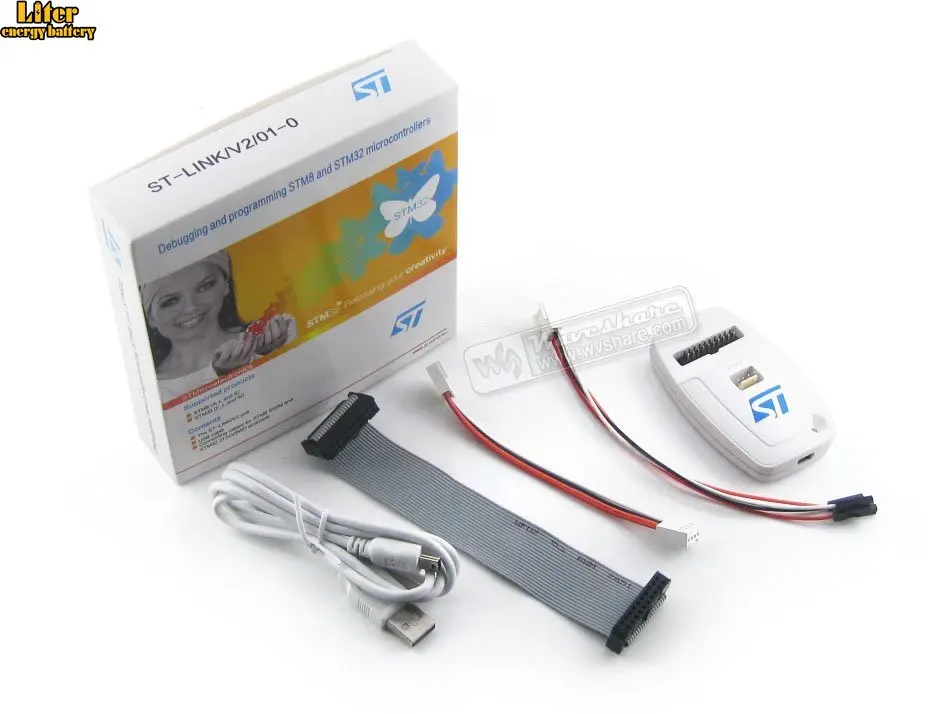

В комплект входит
- ST-LINK/V2 × 1
- Кабель USB типа A-Mini-B × 1
- 20-контактный JTAG/SWD Плоская Лента × 1
- 4-контактный плавающий кабель × 1
- 4-контактный плавающий пользовательский соединительный кабель × 1
