Обзор

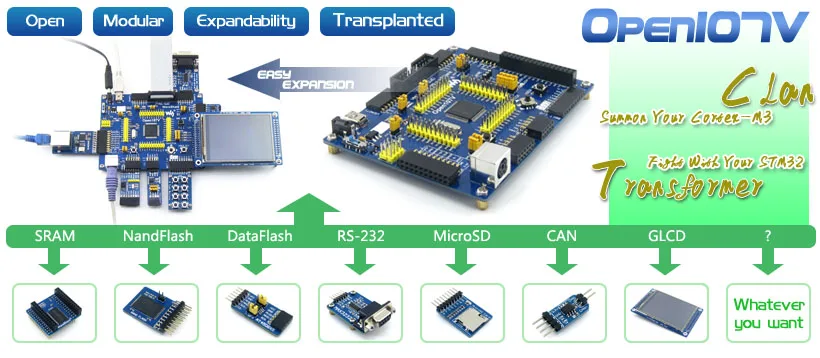

Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с микроконтроллером линии подключения STM32.

Примечание: стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

What's On Board

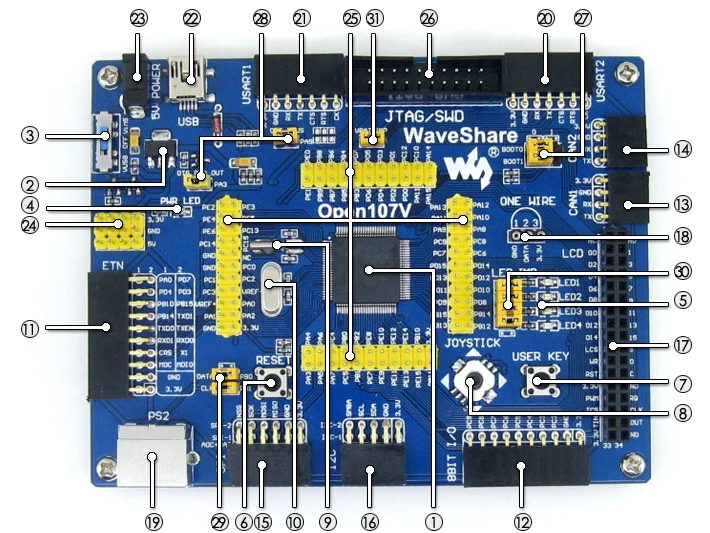

1. STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Рука Cortex-M3 32-разрядный процессор RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Операционной Напряжение:2-3,6 V
   • Посылка:LQFP100
   • Ввода/вывода:80
   • Память:256K Flash, 64K RAM
   • Связь интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
   • AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Мощность переключения питания:5 в постоянного тока или USB
4. Мощность индикатор;
5. Светодиоды:Удобно для указания состояния ввода/вывода или состояния запуска программы
6. Кнопка сброса;
7. Ключ пользователя;
8. Джойстик:Удобно для ввода/вывода (пять позиций)
9. 32,768 K кристаллический Осциллятор:Для внутреннего РТК
10. 25 м кристаллический осциллятор;
11. Ethernet Интерфейс:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
12. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д.
13. CAN1 Интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
14. CAN2 Интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
15. SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
16. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
17. ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном
18. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
19. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши
20. USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
21. USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
22. USB OTG:Связь с usb-устройством или usb-хостом
23. 5 В DC jack;
24. 5V/3,3 V постоянное напряжение на входе/выходе;
25. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
26. Интерфейс JTAG/SWD:Для отладки/программирования
27. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1
28. USB OTG Перемычка выбора
    • Короткий Джемпер для включения USB OTG, подключается к MCU I/O
    • Откройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O
29. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию
    • Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки
30. Светодиоды джемпер
    • Короткая перемычка для подключения светодиодов к I/Os по умолчанию
    • Откройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода
31. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору

Фото

Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.
Стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (Киль и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 документы по разработке (техническое описание и т. Д.)

Посылка содержит

1. Open107V макетная плата x 1

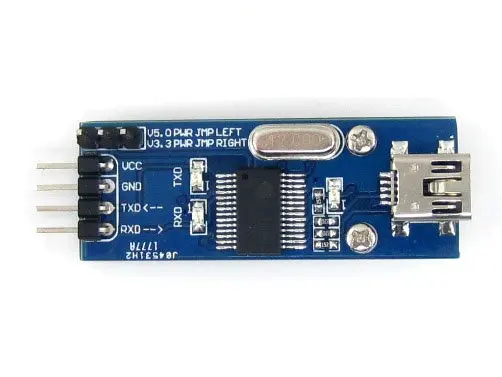

2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1

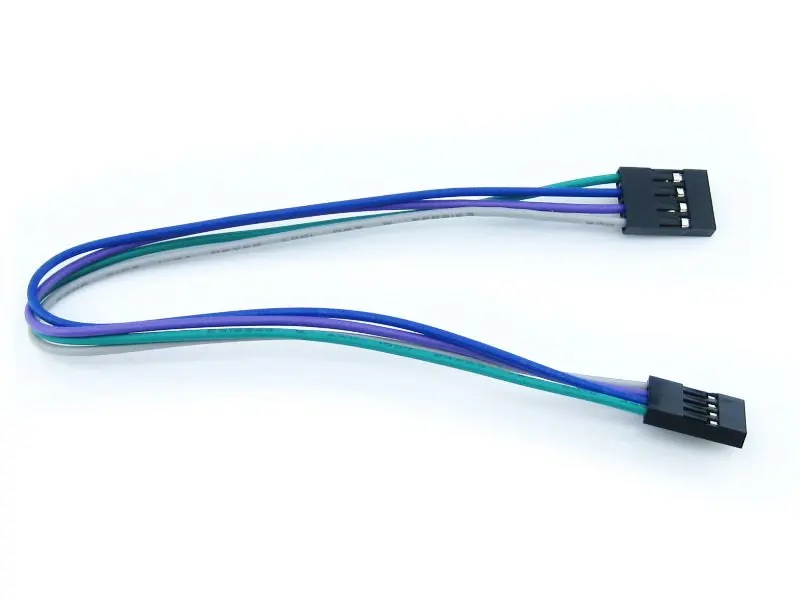

5. 4-контактный провод х 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. Руководство пользователя CD x 1
