Core2530 (B) ZigBee модуль, беспроводной модуль CC2530F256 бортовой, XBee совместимый интерфейс так же прост в использовании, как и любые модули универсального асинхронного интерфейса

Этот продукт включает только один модуль CC2530, в то время как минимум два модуля CC2530 необходимы для установки сети ZigBee.

Обзор

Core2530Модуль ZigBee на основеCC2530F256, И интерфейс расширения совместим с XBee.

В основном этот модуль может использоваться в двух направлениях:

• Разработка приложения с предоставленной прошивкой
  В сочетании с нашей предоставленной прошивкой, это простой беспроводной UART модуль ZigBee, так же прост в использовании, как и любой другой UART модуль, и не требует никаких данных о сложных спецификациях ZigBee
• Развивайте свои собственные прошивки
  В этом случае, вы должны начать с самого основания, чтобы создать свое решение, более того, отлады (например, cc отладчик) и знать о спецификации ZigBee также требуются

Особенности Core2530 (B)

• Так же легко использовать, как и любые модули универсального асинхронного интерфейса
• Предоставляемая Прошивка: координатор, маршрутизатор, конечное устройство
  • Прошивка маршрутизатора предварительно загружена по умолчанию
  • Прошивка конечного устройства обеспечивает низкую мощность и режим сна
• Поддерживает отправку больших пакетов данных и быстрое вещание через UART
• Поддерживает программирование через UART (благодаря загрузчику и последовательному модулю требуется)
• Поддерживает настройку через верхнее компьютерное программное обеспечение: Рабочий режим, UART порт, baudrate, сигнальный канал и т. д.
• Дополнительный аппаратный интерфейс
  • XBee совместимы с прямыми штырьковыми разъемами (припаиваются по умолчанию)
  • Отверстия SMT для штампов также доступны (для партии покупки, штырьковые разъемы могут быть удалены, если требуется)
• Разные
  • Автоматическая сеть (требуется не менее 1 координатора и 1 маршрутизатор)
  • Мониторинг интенсивности сигнала между координатором, роутером и конечным устройством в режиме реального времени
  • Поддержка бортовой PCB антенны и/или внешняя IPEX антенна

Core2530 (B) характеристики

• Встроенный чип: CC2530F256RHAR
• Расстояние связи (открытая и широкая Рабочая среда): до 130 метров при использовании антенны PCB
• Частотный диапазон: 2,4 ГГц
• Широкий диапазон напряжения (2-3,6 В)
• Рабочая температура:-40~85
• Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения
• Размер: 26 мм x 28 мм (PCB)

CC2530F256RHAR Особенности

• Частотный диапазон: 2,4 ГГц
• 16 цепи передачи, программное обеспечение настраивается в соответствии с экологическими условиями
• Радиосвязь скорость до 250 кбит/с
• Высокопроизводительный и низкомощный 8051 Микроконтроллер core с кодовым предприводом
• 2,4 ГГц IEEE 802.15.4 совместимый радиочастотный приемопередатчик
• Широкий диапазон напряжения (2-3,6 В)
• Таймер часов, монитор батареи и датчик температуры
• 12-разрядный АЦП с 8 каналов и настраиваемое разрешение
• 2 мощных USARTs с поддержкой нескольких последовательных протоколов
• ИК поколения Схемотехника
• Общего назначения таймеров (один 16-бит, два 8-битный)
• AES безопасности сопроцессор
• 21 Универсальный I/O булавки (19 × 4 мА, 2 × 20 мА)

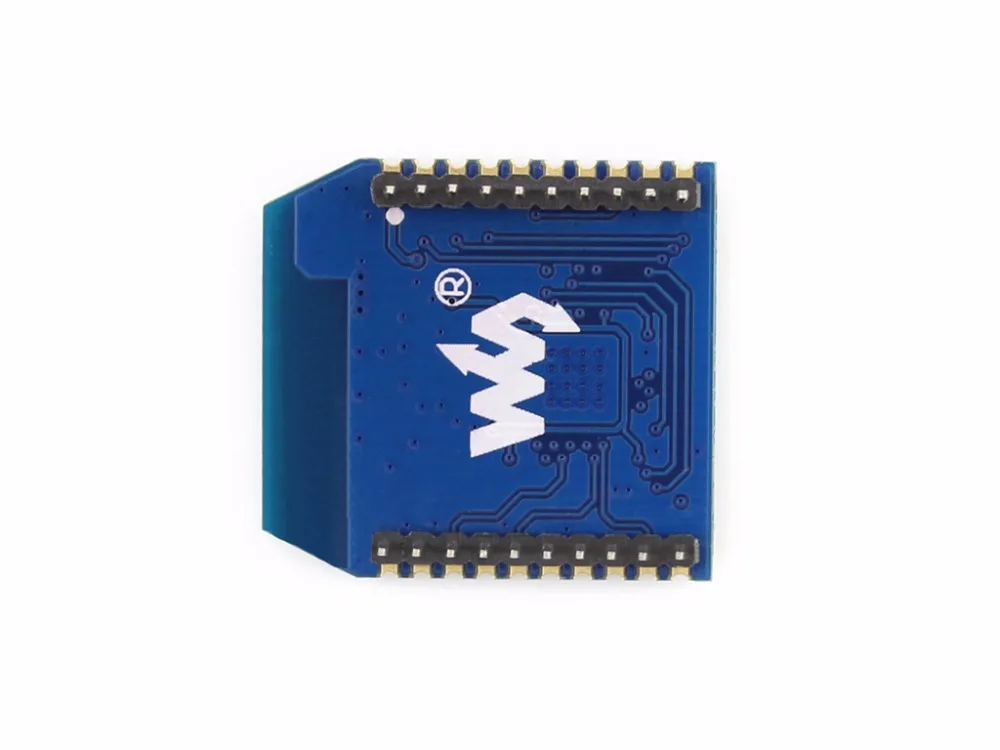

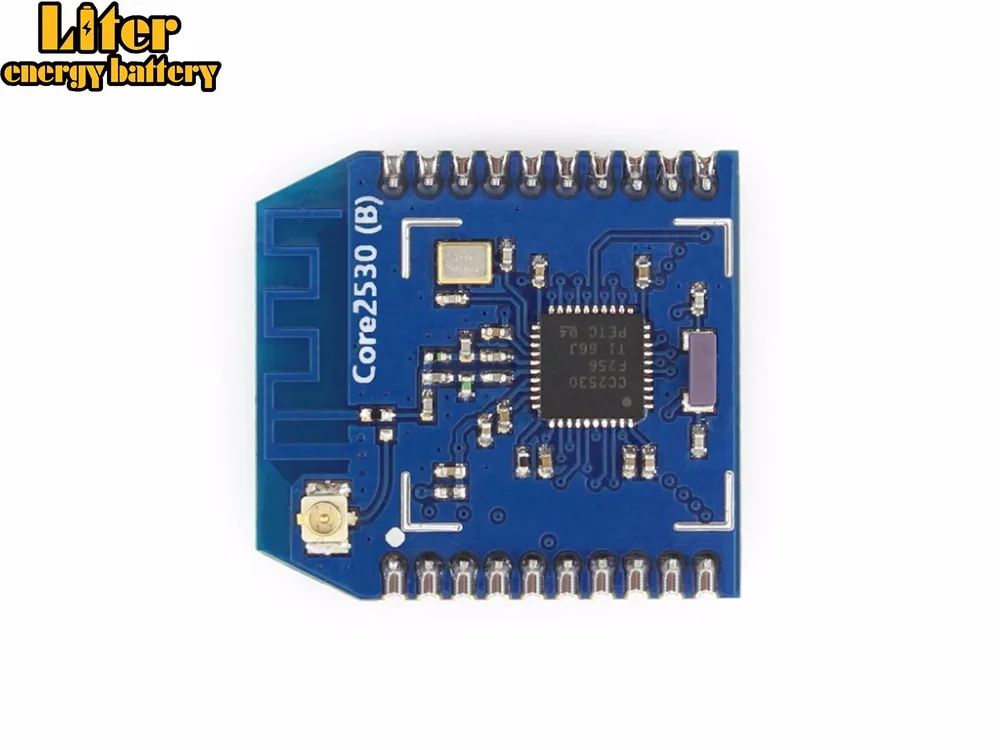

Фото

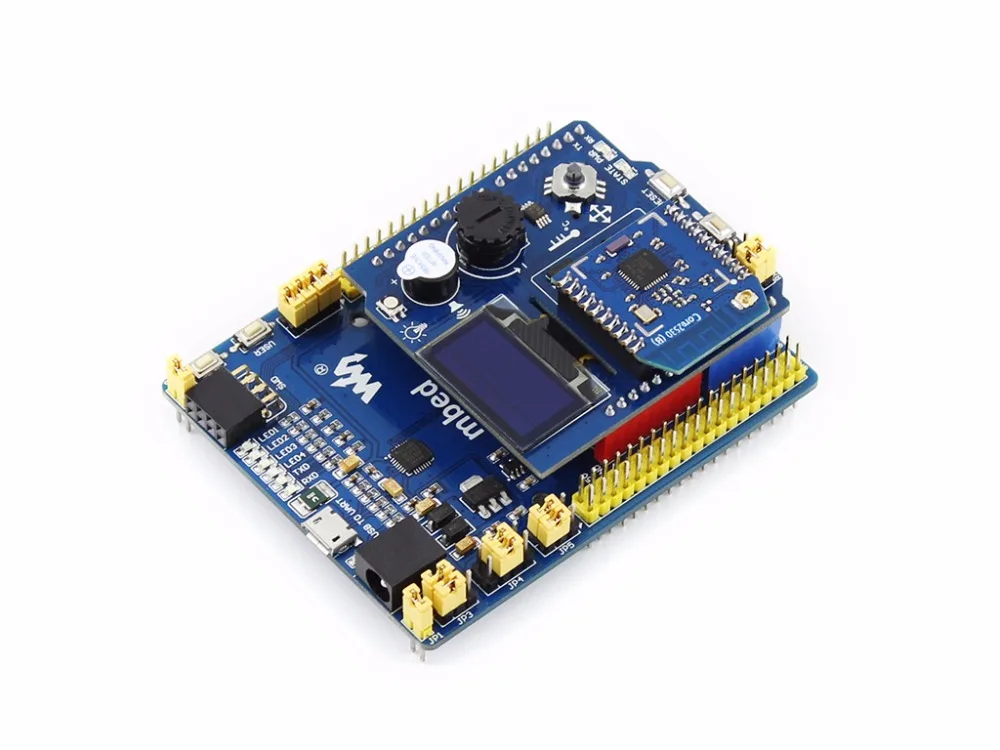

Примечание:Материнская плата на фото не входит в стоимость.

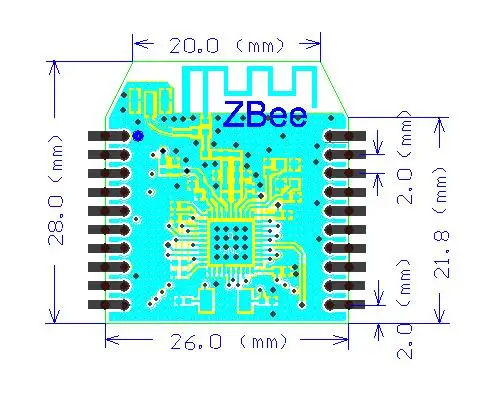

Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/Core2530_ (B)

Посылка содержит

1. Core2530 (B) x 1
