Обзор

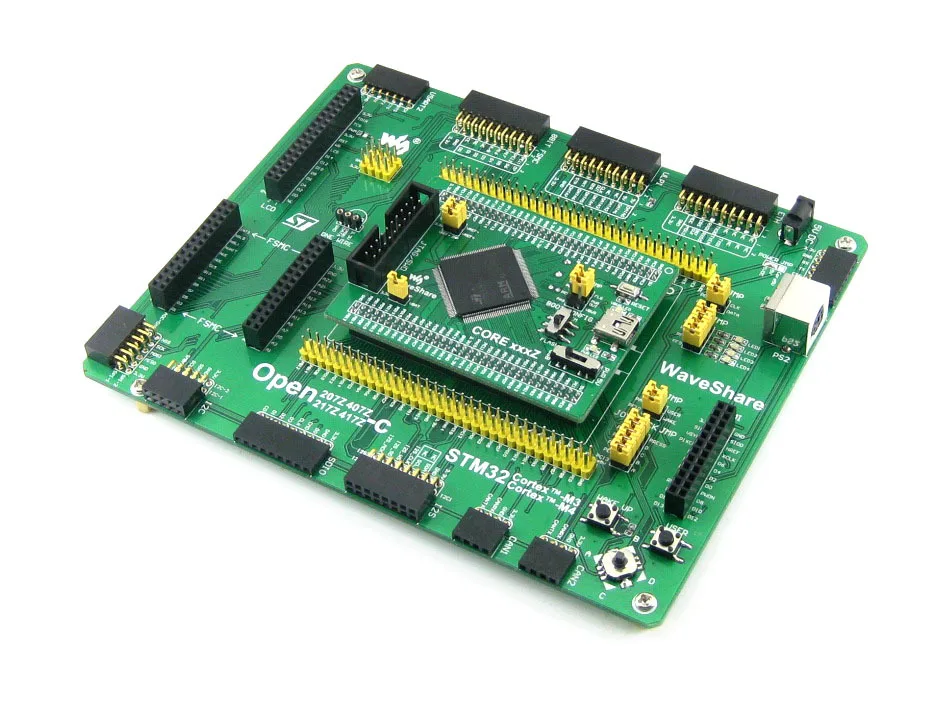

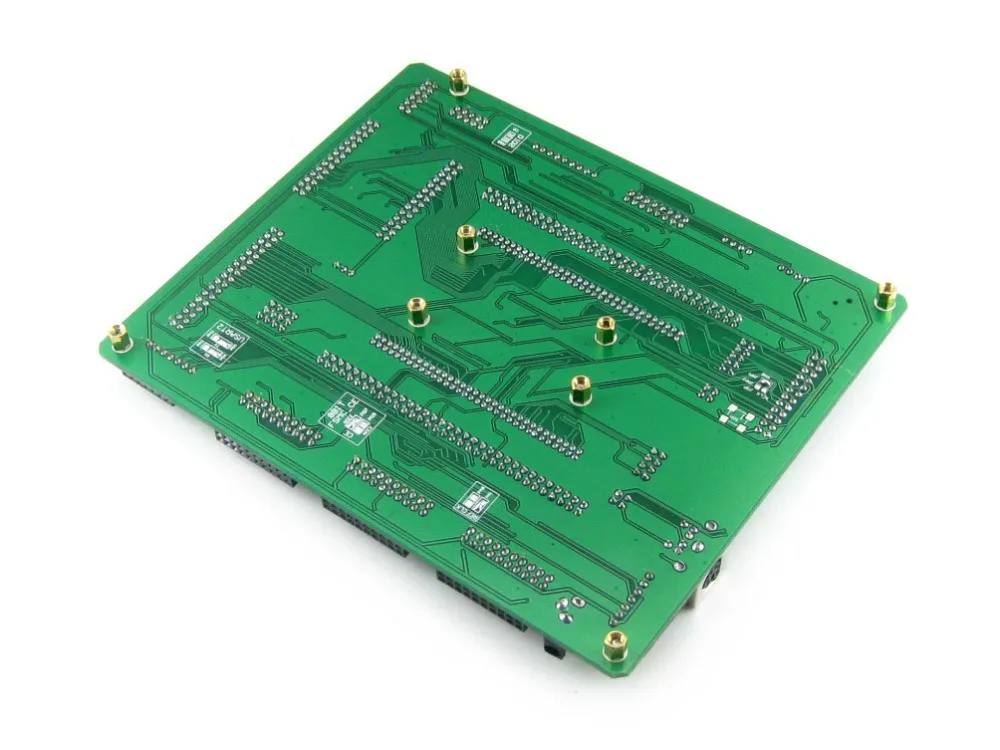

Open407Z-C-это разработочная плата STM32, предназначенная дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407Z.

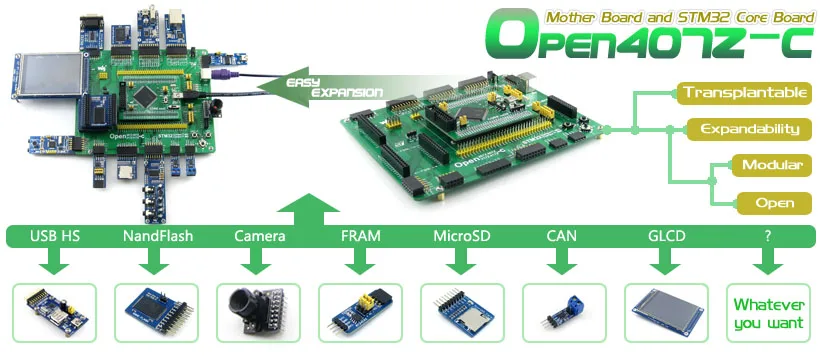

Open407Z-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

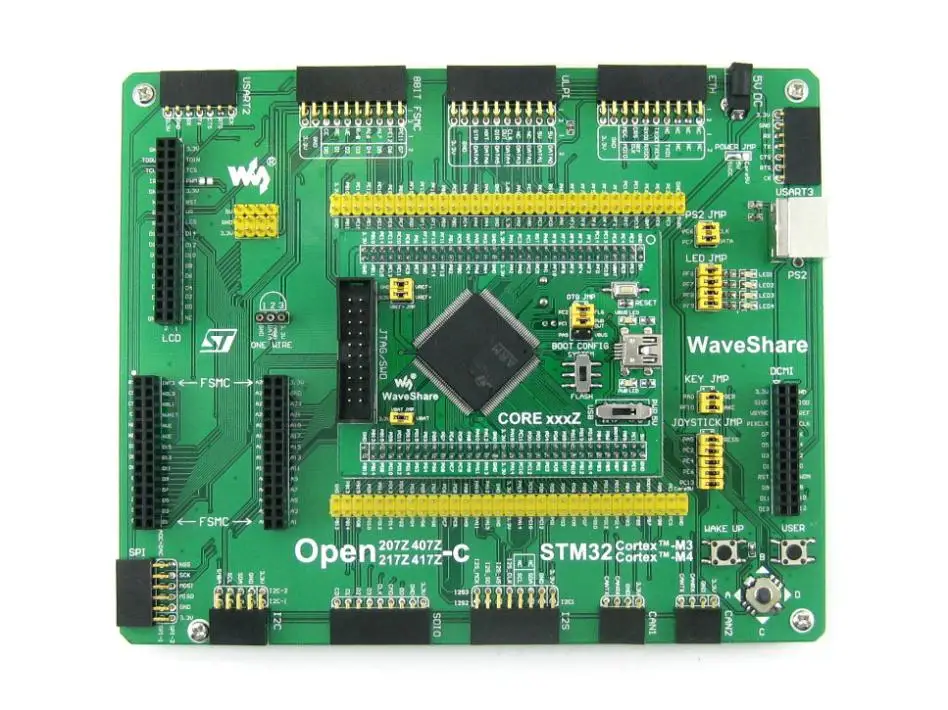

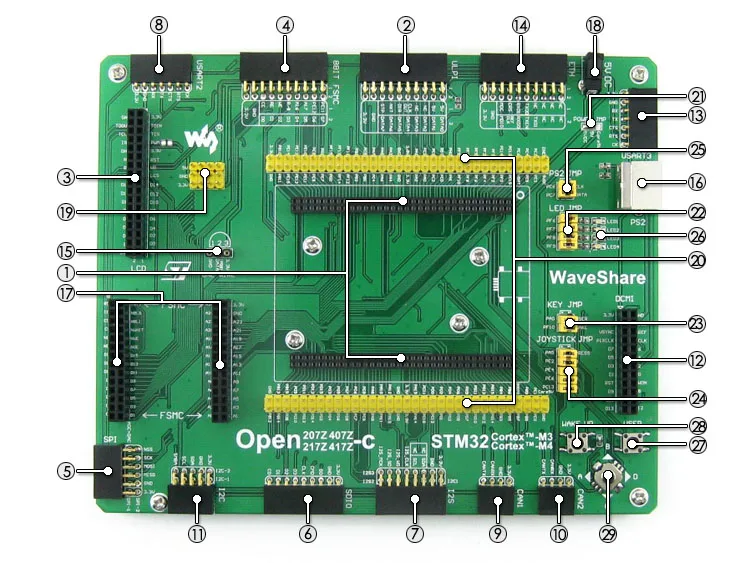

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения основной платы MCU
2. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407Z интегрирует USB HS контроллер без какого-либо устройства PHY)
3. 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана
4. 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
5. Интерфейс SPI1 / SPI2 + AD / DA
   • Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • Также для подключения AD/DA модуля, благодаря альтернативной функции SPI1 AD/DA
6. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
7. I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
9. CAN1 интерфейс:Для подключения может модуль
10. CAN2 интерфейс:Для подключения может модуль
11. Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
12. DCMI интерфейс:Для подключения камеры модуль
13. UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
16. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
17. 16-бит ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д.
18. 5V DC jack
19. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
20. MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
21. Мощность ОСП
    • 5 в постоянного тока: питание от 5 в постоянного тока
    • Core5V: питание от основной платы MCU
22. Светодиоды джемпер
23. Ключ пользователя/перемычка кнопки пробуждения
24. Джойстик джемпер
25. PS/2 джемпер
26. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
27. Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом
28. Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
29. Джойстик:Пять положений

Для Джемперы 22-25:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

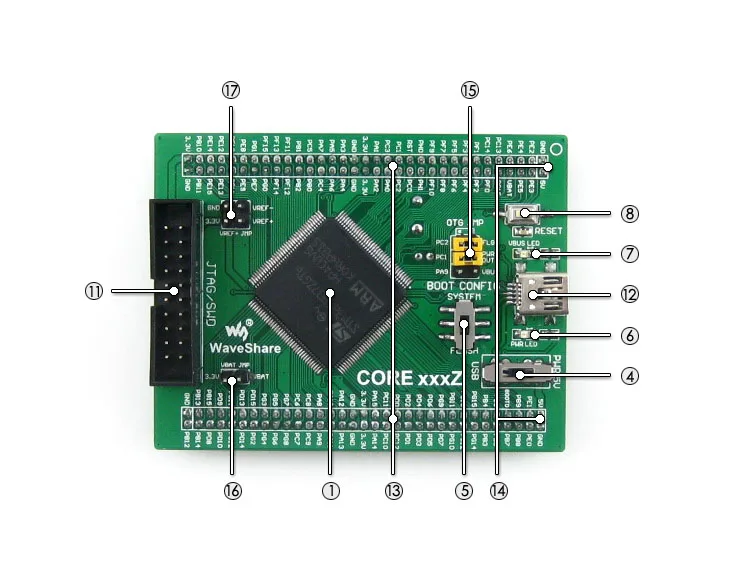

Что на Core407Z

1. STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP144
   • Память:512кб/1024кб вспышка, 192 + 4кб SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
3. MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
4. Мощность переключения питания,Питание от 5Vin или USB подключения
5. Режим загрузки переключатель,Для настройки BOOT0 pin-код
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. USB интерфейс
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

Примечание:
Open407Z-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open407Z-C не интегрирует функцию отладки, требуется отладчик.

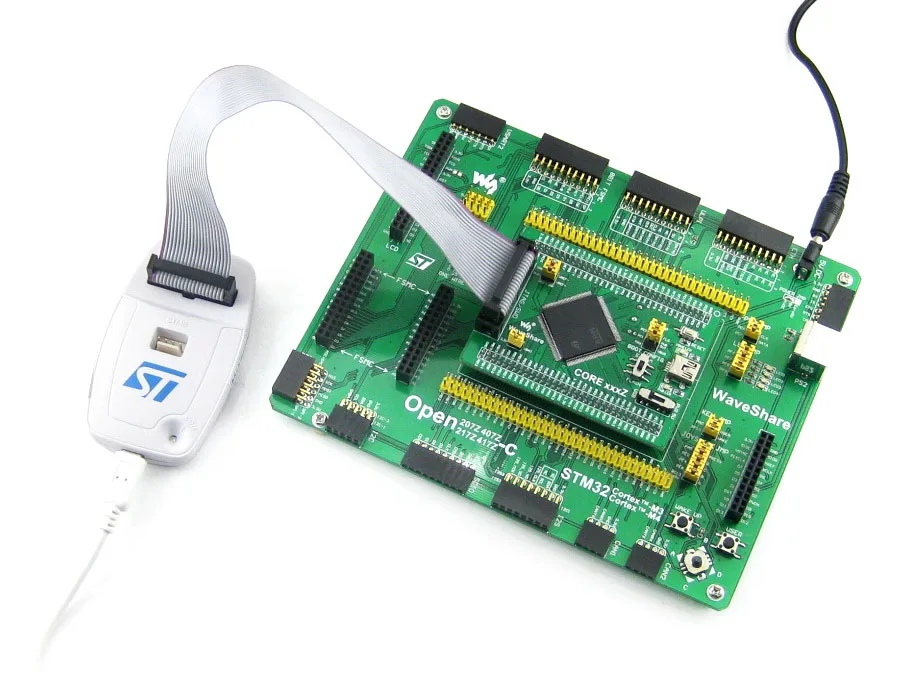

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407Z-C

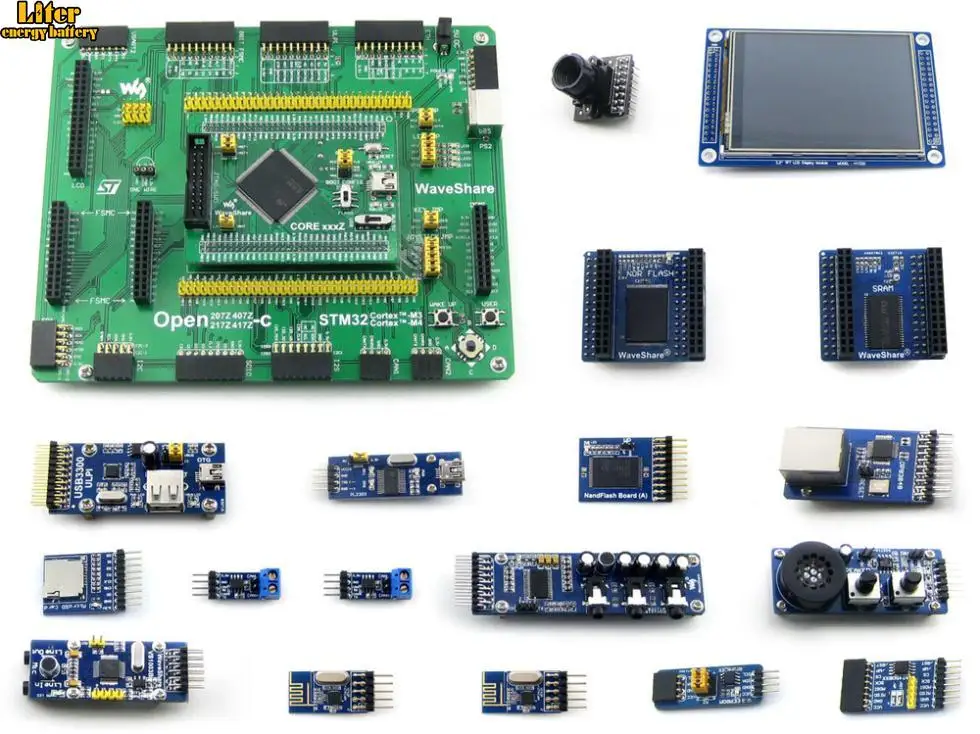

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка

1. Open407Z-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод х 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. CD-диск с программным обеспечением-1 шт.

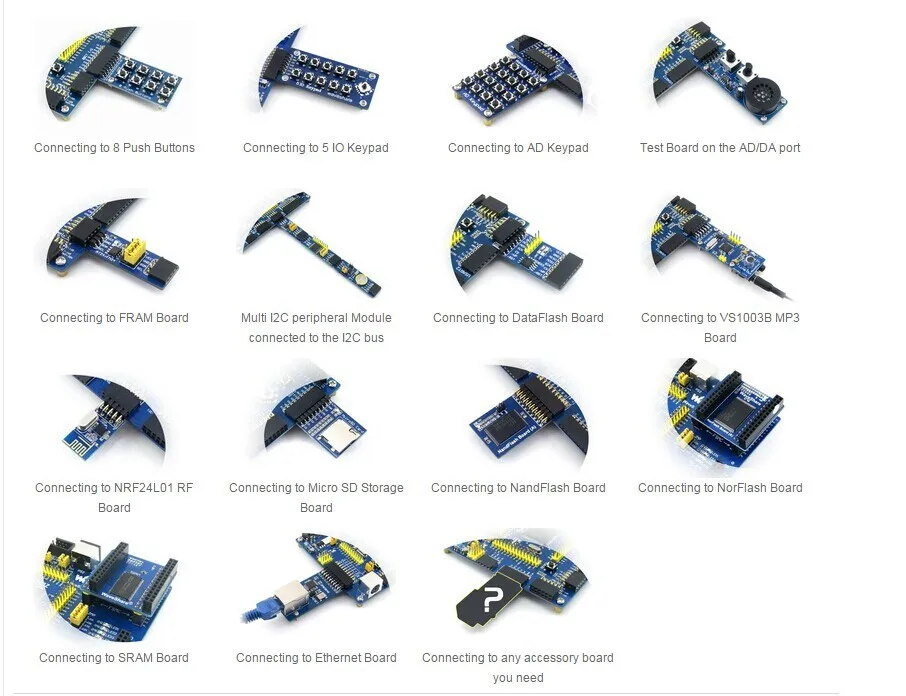

Аксессуар Панели посылка

1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
2. USB3300 USB HS плата x 1
3. DP83848 плата Ethernet x 1
4. Плата NandFlash (A) x 1
5. NorFlash Board (A) x 1
6. IS62WV12816BLL SRAM плата x 1
7. OV7670 плата камеры (B) x 1
8. Плата для хранения Micro SD x 1
9. AT45DBXX DataFlash Board x 1
10. FM24CLXX Фрам доска x 1
11. UDA1380 доска х 1
12. VS1003B MP3 доска х 1
13. Аналоговая тестовая плата x 1
14. SN65HVD230 можете сесть на 2 шт. x 1
15. NRF24L01 RF доска (B) 2шт x 1
16. Ethernet-кабель-1 шт.
