Макетная плата STM32 STM32F429IGT6 STM32F429 ARM Cortex M4 + 7 модульных комплектов = упаковка A из 2

Макетная плата STM32 STM32F429IGT6 STM32F429 ARM Cortex M4 + 7 модульных комплектов = упаковка A из 2

STM32F429IGT6 STM32F429 STM32 ARM Cortex M4 макетная плата + 7 модулей = Open429I-C упаковка A

Плата разработки STM32 предназначена для STM32F429I, имеет MCU STM32F429IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

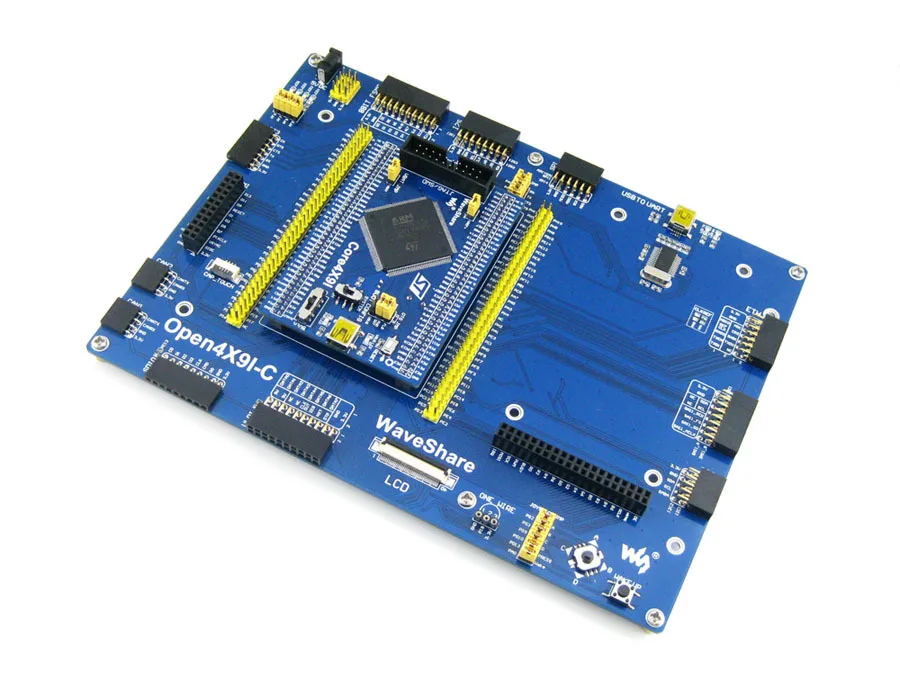

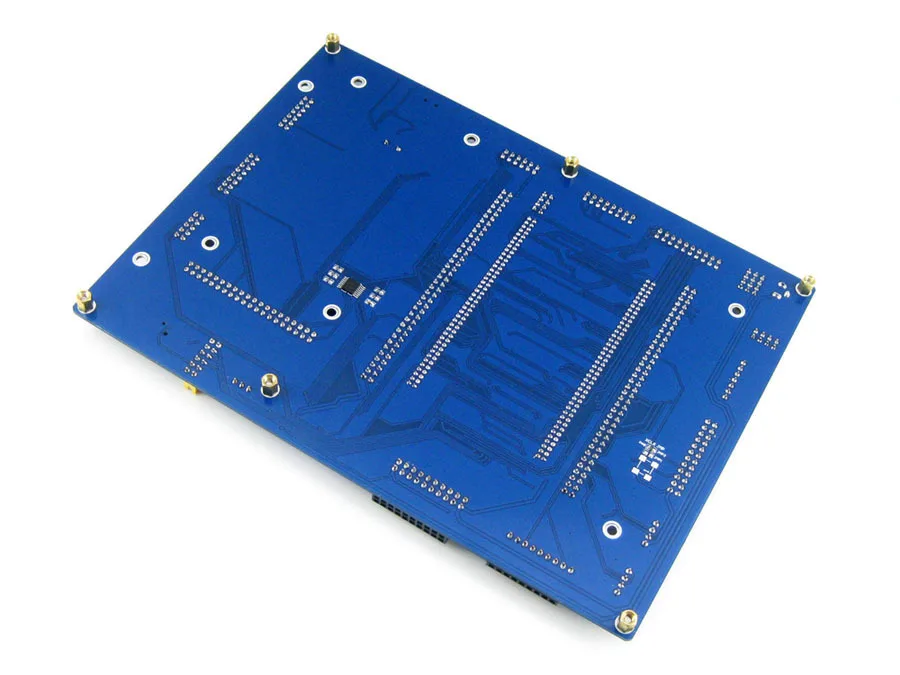

Open429I-C-это разработочная плата STM32, предназначенная дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore429I.

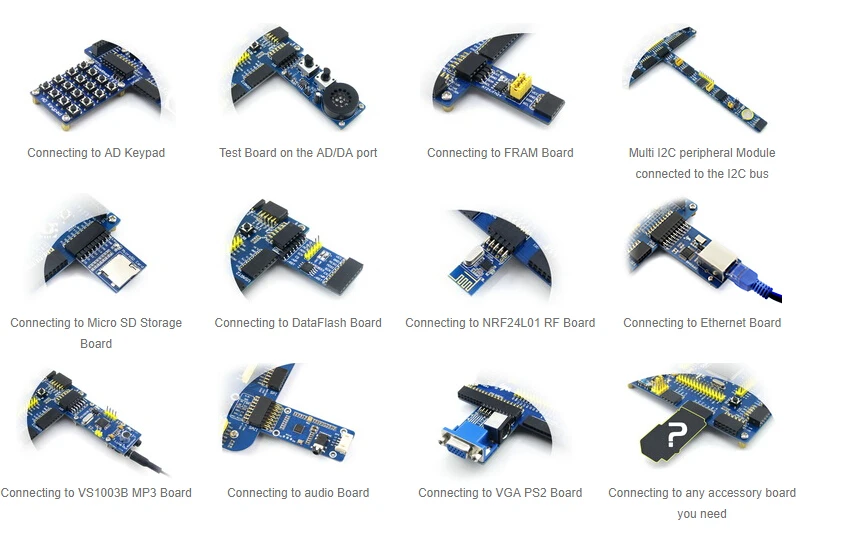

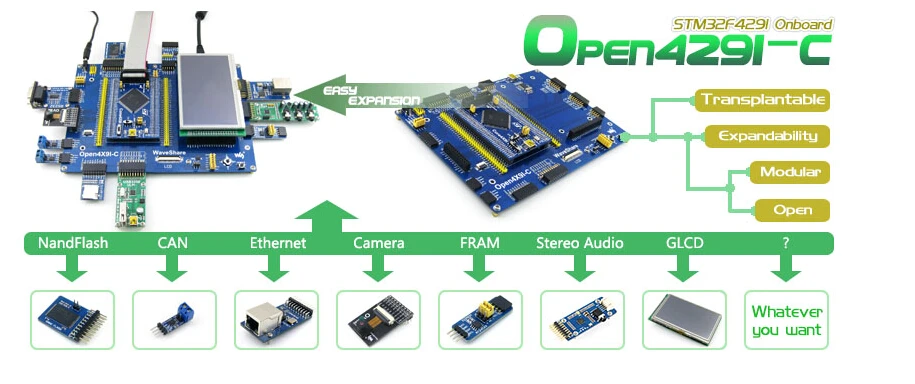

Open429I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

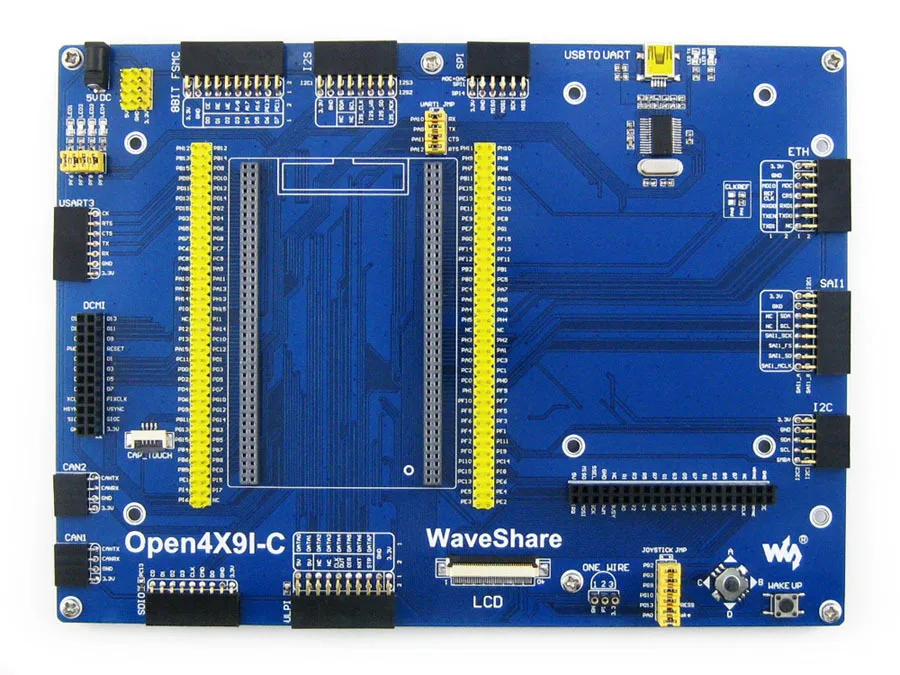

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения Core429I
2. Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
3. Интерфейс DCMI:Для подключения камеры
4. Емкостный интерфейс сенсорной панели:Для подключения емкостной сенсорной панели
5. Интерфейс CAN2:Для подключения CAN модулей
6. Интерфейс CAN1:Для подключения CAN модулей
7. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
8. Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F429I интегрирует USB HS контроллер без какого-либо устройства PHY)
9. ЖК-интерфейс 1:Для подключения 7 дюймов ЖК-дисплей
10. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
11. ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
12. Интерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
13. Интерфейс SAI1:Для подключения звуковые модули, такие как модуль UDA1380
14. Интерфейс Ethernet:Для подключения модулей Ethernet
15. Разъем USB:USB к UART через бортовой конвертер PL2303
16. SPI1/SPI2 интерфейсы:
    • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
    • Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
17. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
18. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
19. 5V DC jack
20. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
21. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
22. PL2303:Конвертер USB в UART
23. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
24. PL2303 TX-LED / RX-LED
25. Кристалл 12 МГц:Для PL2303
26. Джойстик:Пять позиций
27. Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
28. USB для UART jumper
29. Светодиодный джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
30. Кнопка/джойстик джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Что на Core429I

1. STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Характеристика:Инструкции по одноцикличному DSP
   • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz
   • Рабочее напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Воспоминания:1024kB Flash, 256 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)
     • 1 x USB HS ULPI (требуется внешняя PHY)
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит Интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. AMS1117-3.3:3,3 V регулятор напряжения
4. MIC2075:Бортовое USB устройство управления питанием
5. Выключатель питания,Питание от 5Vin или USB подключения
6. Выбор режима загрузки,Для настройки бут0 pin
7. Индикатор питания
8. VBUS светодиодный
9. Кнопка сброса
10. Кристалл 8 м
11. 32,768 K кристалл,Для внутреннего RTC с калибровкой
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
16. USB OTG/хост-джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
17. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
18. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

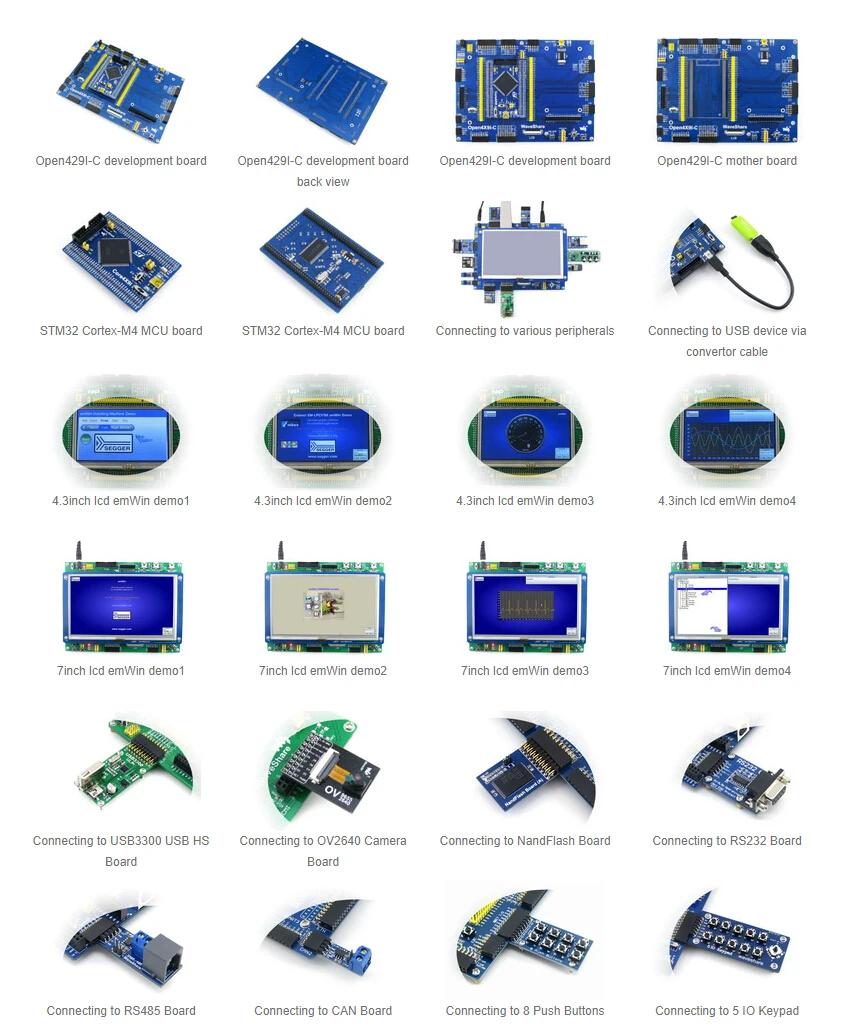

Фотографии

Примечание:
Open429I-C поддерживает программирование с помощью загрузчика UART
Open429I-C не интегрирует функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

• Схема
• Демонстрационный код (примеры в C, μC/OS-II)
• STM32 разработка программного обеспечения (KEIL и т. Д.)
• STM32 технические спецификации
• STM32 разработка документов

Вики:Www.waveshare.com/wiki/Open429I-C

Посылка

Вес:0,472 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

1. Open429I-C макетная плата x 1
2. Usb-разъем типа A для мини-кабеля типа B x 1
3. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
4. 4-контактный 2 в упаковке x 1
5. Кабель питания USB x 1
6. Программное обеспечение CD x 1

Комплектующие для досок посылка

1. 4,3 дюймов 480x272 сенсорный ЖК-дисплей (B)-1 шт.
2. DP83848 плата Ethernet x 1
3. USB3300 USB HS плата x 1
4. Плата NandFlash (A) x 1
5. WM8960 аудио Плата x 1
6. Плата для хранения Micro SD x 1
7. OV2640 плата камеры x 1
8. Кабель Ethernet x 1
9. 4,3 дюймов ЖК-дисплей винтов x 1
