Характеристики

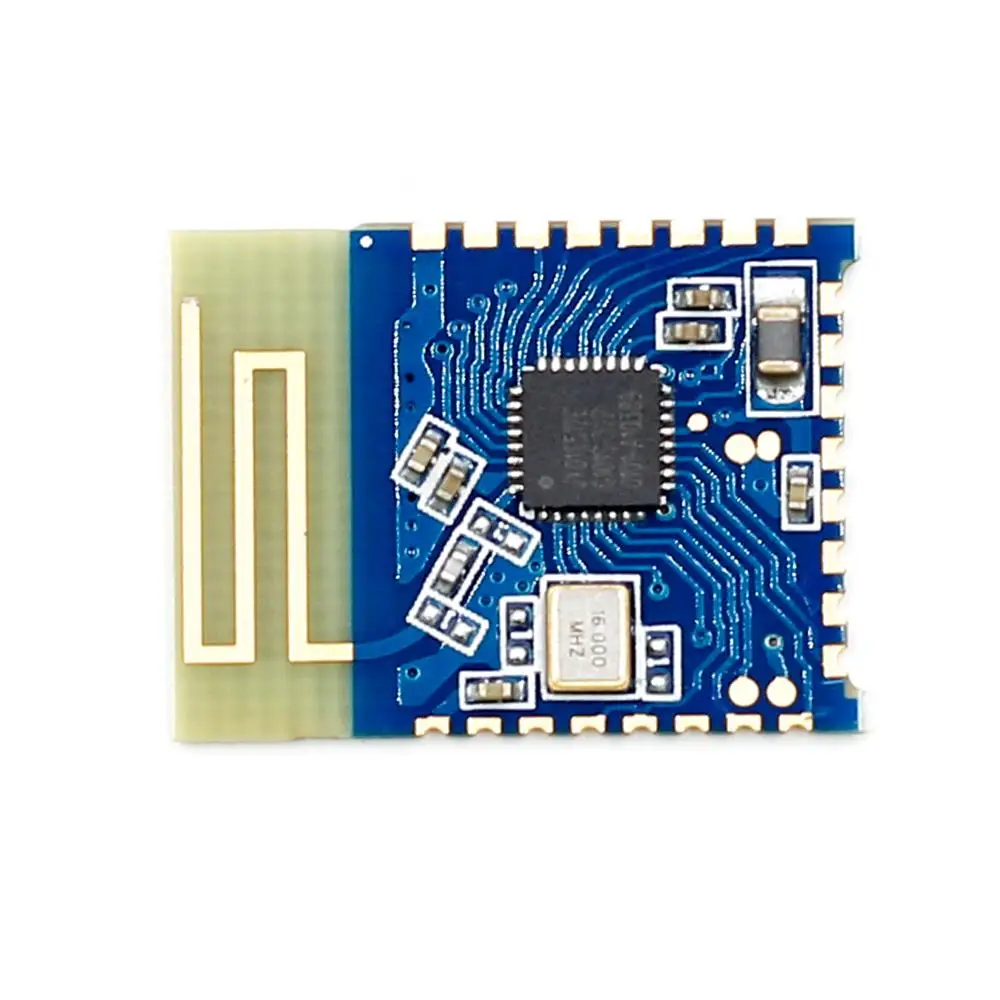

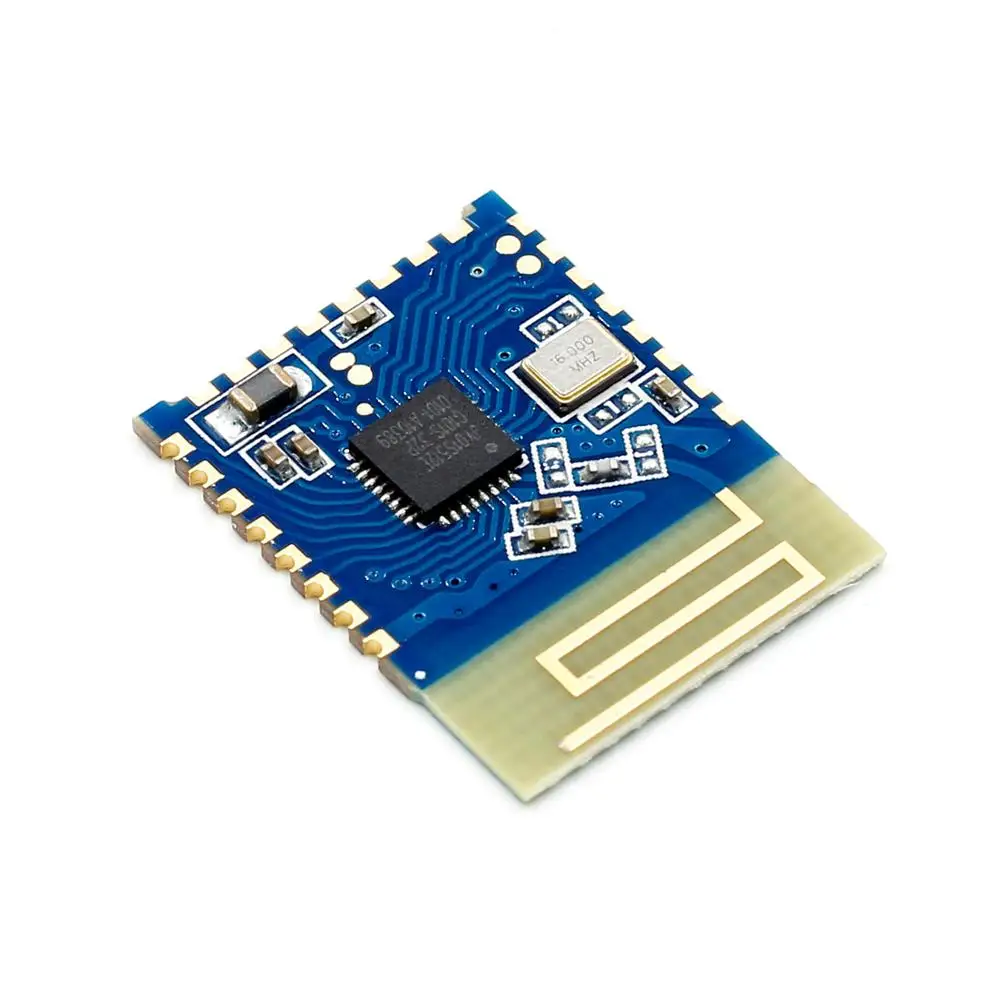

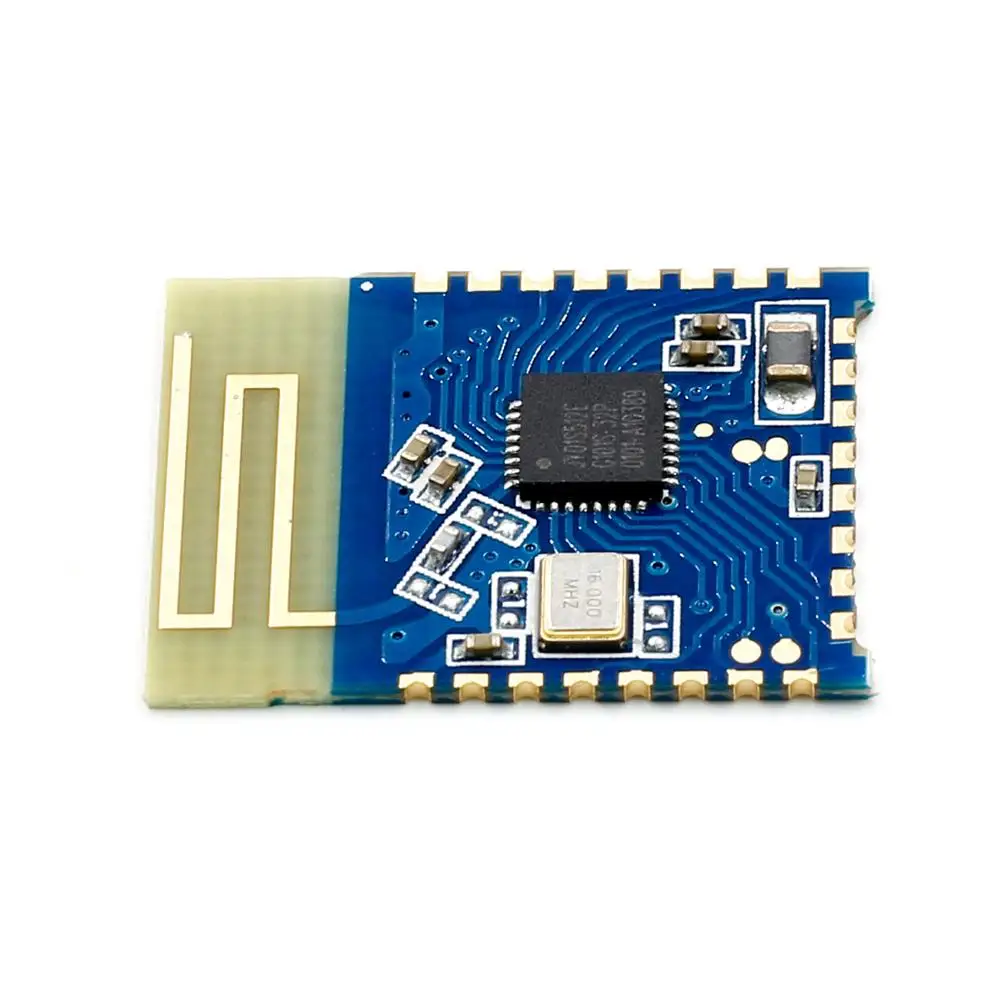

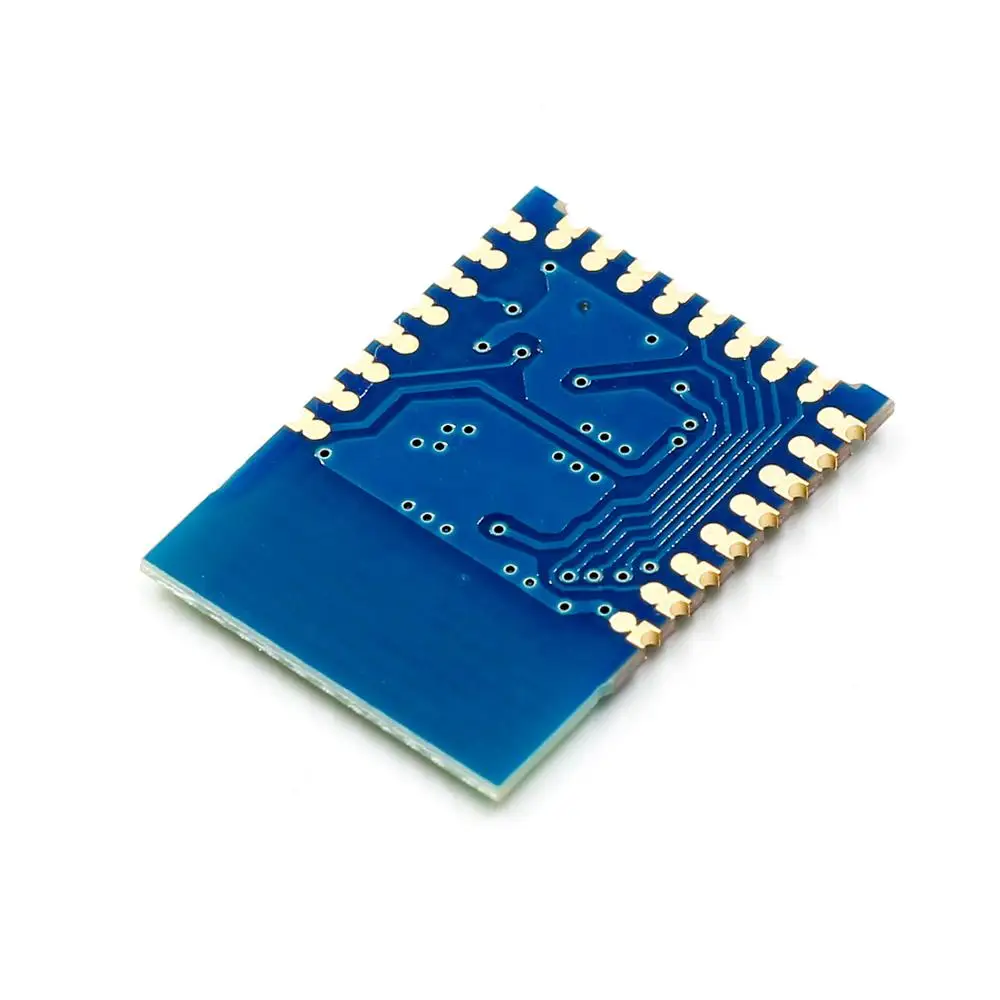

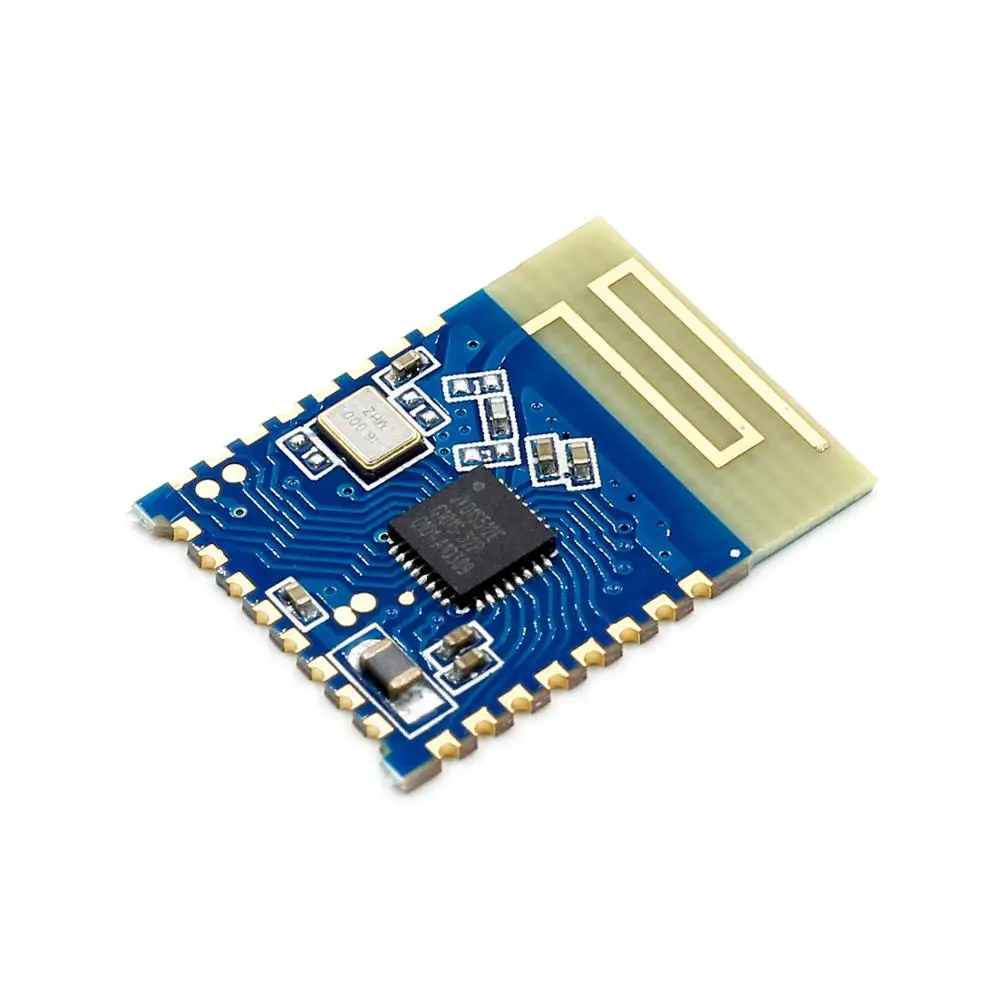

Оригинальный пульт дистанционного управления Bluetooth 4 2 узловой с низким
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-05-2026 | 0.21 руб. | 0.50 руб. | 0 руб. |
| Mar-05-2026 | 0.27 руб. | 0.3 руб. | 0 руб. |
| Feb-05-2026 | 0.99 руб. | 0.13 руб. | 0 руб. |
| Jan-05-2026 | 0.76 руб. | 0.65 руб. | 0 руб. |
| Dec-05-2025 | 0.14 руб. | 0.35 руб. | 0 руб. |
| Nov-05-2025 | 0.3 руб. | 0.41 руб. | 0 руб. |
| Oct-05-2025 | 0.16 руб. | 0.59 руб. | 0 руб. |
| Sep-05-2025 | 0.38 руб. | 0.38 руб. | 0 руб. |
| Aug-05-2025 | 0.23 руб. | 0.28 руб. | 0 руб. |
Описание товара
Pin описание функции
|
|
Функция |
Инструкции |
|
1 |
VCC |
Мощность блока питания (1,8-3,6 v) |
|
2 |
NULL |
Пустые |
|
3 |
K8 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
4 |
NULL |
Пустые |
|
5 |
OUT1 |
Определение выходных контактов (в настоящее время отключено) |
|
6 |
K6 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
7 |
OUT2 |
Определение выходных контактов (в настоящее время отключено) |
|
8 |
BAND_LED |
Вспышка без привязки, всегда светильник При привязке устройства |
|
9 |
Стат |
Не связана с низким уровнем. Подключен высокого уровня |
|
10 |
K5 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
11 |
NULL |
|
|
12 |
NULL |
|
|
13 |
K4 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
14 |
K3 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
15 |
K2 |
Кнопка ввода кнопки дистанционного управления (функция) внутренний выдвижной |
|
16 |
K1 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
17 |
ALED |
Штырь индикатора трансляции (без вспышки подключения. Всегда после подключения) |
|
18 |
INT1 |
Контактный вход прерывания ключа (ключевое значение, загруженное в приложение, в настоящее время не имеет функции) |
|
19 |
ТСД |
Серийный выходной штырь (TTL уровень) |
|
20 |
RXD |
Серийный входной штырь (TTL уровень) |
|
21 |
K7 |
Кнопка дистанционного ввода (с функцией) с внутренним выдвижным механизмом |
|
22 |
K0/PWRC |
Функциональные характеристики Выключение питания: короткое нажатие (в пределах 100 мс)
Включение питания: Длительное нажатие (2000 мс или выше)
Связывающий узел: в режиме выключения нажмите на кнопку K2 (низкий уровень), а затем нажмите на кнопку K0/PWRC (выше 2000 мс). После запуска автоматически связывает самый сильный периферийный сигнал с jdy-19. После связывания работорговли, в следующий раз, когда работорговля отключится, она автоматически подключится к работорговому аппарату, который был связан
Четкая Привязка: в режиме выключения нажмите на кнопку K1 (низкий уровень), а затем нажмите кнопку K0/PWRC (выше 2000 мс), чтобы очистить устройство, которое было связано
Если пользователю не нужна функция дистанционного управления, нужно только серийное управление командой и JDY - 19 с машинного прохода, не нужно кнопочное управление, просто нужно K0 / PWRC pin для заземления короткого замыкания в течение длительного времени, такой модуль загружается в спящий режим, Все операции могут быть серийным командным управлением, конечно, в состоянии дистанционного управления, после загрузки также может быть последовательным портом инструкции четкие привязки и установить все параметры |
|
23 |
RST |
Мягкий штифт сброса, низкий уровень эффективности |
|
24 |
GND |
Мощность заземления |

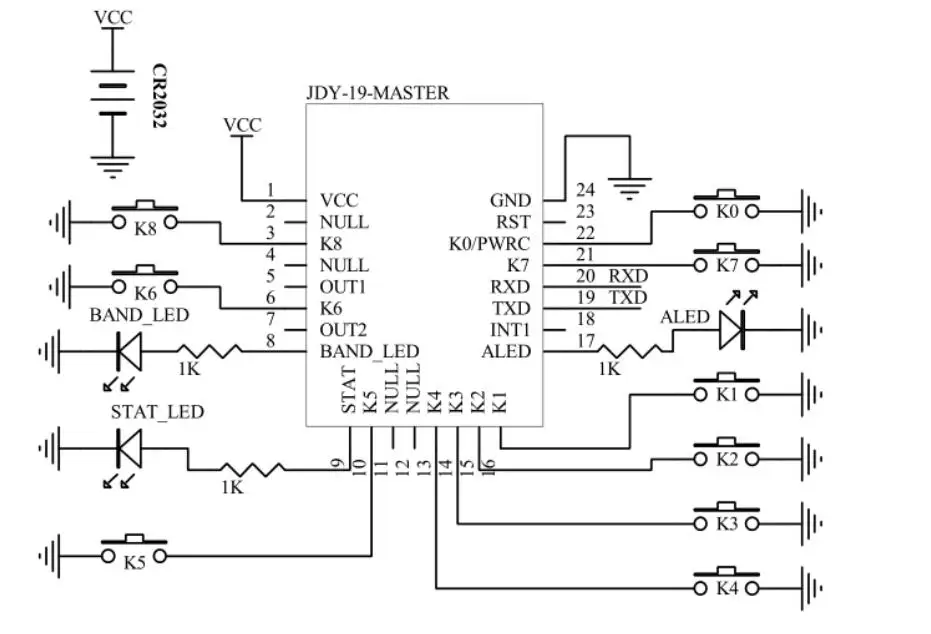

JDY-19 Базовая схема подключения![]()

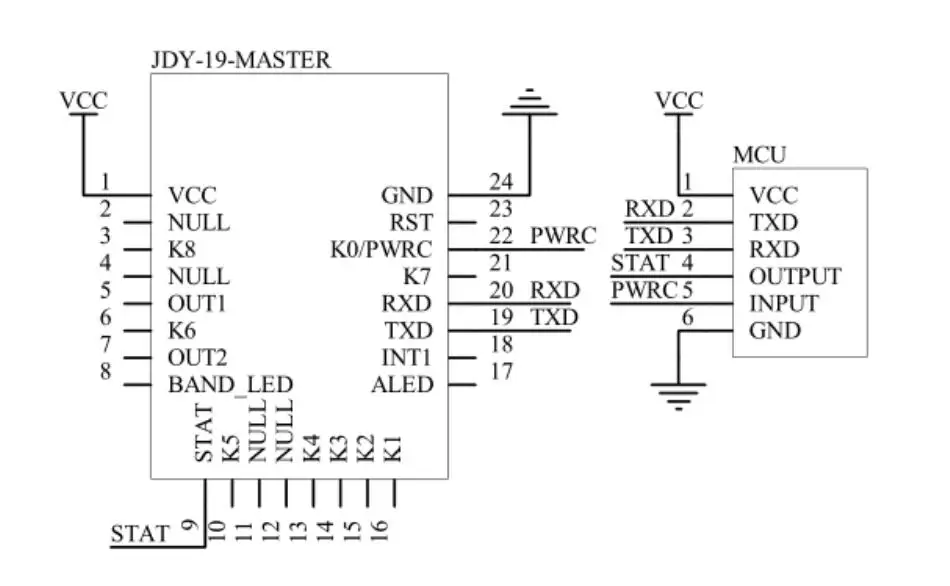

Хост прозрачный способ передачи
Шаг 1: когда MCU включен, PWRC pin вытягивается низко, и модуль войдет в нормальное рабочее состояние.
Шаг 2: MCU отправляет «AT + SCANrn» для поиска окружающих рабов.
Шаг 3: после поиска устройства MCU отправляет команду AT + CONN для подключения обнаруженного устройства. Если пользователь знает MAC адрес устройства, ему не нужно искать, и непосредственно отправляет команду AT + CONN connection.
Пример: "AT + CONN112233445566rn"
Шаг 4: Отправьте «AT + DISCrn», чтобы отключить работника в подключенном состоянии.
Шаг 5: MCU отправляет «AT + sleepn», чтобы модуль мог войти в глубокий сон. Он также может отправить модуль в глубокий сон через уровень падающего края в пределах 100 мс через пин-код PWRC.
Шаг 6: в состоянии глубокого сна MCU просыпается модуль, управляя контактом PWRC и посылает уровень падающего края более 2 секунд на pin PWRC.
