FENGRU DIY Walnut F2 Профессиональный Lossless HiFi музыкальный mp3-плеер Max USB звуковая карта

FENGRU DIY Walnut F2 Профессиональный Lossless HiFi музыкальный mp3-плеер Max USB звуковая карта

Часть 1: функция интерфейса каждой кнопки
Ручка потенциометра: Регулировка громкости.
PREV: Предыдущая песня, длительное нажатие, чтобы уменьшить громкость. Режим усилителя не применяется.
Стоп: пауза/воспроизведение.
Далее: следующая песня, длительное нажатие, чтобы увеличить громкость. Режим усилителя не применяется.
Выход: по мере того как линейный выходной интерфейс в режиме проигрывателя или режиме звуковой карты, вы можете подключить переднюю сцену или усилитель. В режиме усилителя он используется в качестве входного интерфейса усилителя.
Мощность: 3,5 мм выходной разъем для наушников.
Баланс: 2,5 мм сбалансированный выходной интерфейс, подключение AK, Совместимость со всеми наушниками 2,5 мм.

Интерфейс передачи данных: подключен к компьютеру или мобильному телефону через usb-кабель передачи данных, так как интерфейс передачи данных звуковой карты, не заряжается.
Порт зарядки: стандартный порт зарядки Android, вход DC 5 V (1A). Данные нельзя передавать.
Индикатор питания DAC: режим Проигрывателя мигает и режим звуковой карты включен.
Индикатор общей мощности: загорается после включения питания.
Индикатор зарядки: красный свет при зарядке, автоматически поворачивается зеленым при полной зарядке.
Слот для карт TF: Walnut F2 сам не имеет памяти, требует карты памяти для хранения песен и поддерживает до 64g (карта памяти-TF карта, то есть, небольшая карта для мобильных телефонов).

Часть 2: инструкции по эксплуатации грецкого ореха F2
1. Режим звуковой карты:
При использовании режима звуковой карты сначала Включите главный выключатель питания. В это время индикатор питания включен, выключите источник питания DAC и подключите интерфейс данных walnut F2 к мобильному телефону или компьютеру с usb-кабелем для передачи данных. После того, как соединение успешно, индикатор DAC загорается, и соединение успешно. В это время нажмите и удерживайте кнопки PREV и NEXT, чтобы контролировать громкость воспроизведения. Некоторые мобильные телефоны или компьютеры короткое нажатие для поддержки переключения песен, и громкость регулируется ручкой. (Формат воспроизведения песен на вашем компьютере или мобильном телефоне не ограничен)
2. Режим усилителя:
При использовании режима усилителя сначала Включите главный выключатель питания, затем включается индикатор питания, выключите питание ЦАП. Используйте соединитель линии и источник звука грецкого ореха F2, чтобы линия записи. В это время наушники 3,5 мм и 2,5 мм могут быть подключены к наушникам для прослушивания, а громкость регулируется ручкой. (Формат песни, которую воспроизводит источник, не ограничен)

3. режим Проигрывателя:
При использовании режима проигрывателя сначала вставьте карту памяти для включения основной мощности и питания ЦАП. В это время индикатор питания включен, и индикатор питания DAC мигает, указывая, что воспроизведение начинается. В это время наушники 3,5 мм и 2,5 мм могут быть подключены к наушникам для прослушивания. Три кнопки управляют воспроизведением и громкость управляется ручкой. (Песни в слот для карт памяти поддерживает только без потери WAV форматирования и MP3 формат)

Часть 3: Выбор формата песни
Режим Проигрывателя поддерживает как WAV, так и MP3 форматы

Обратите внимание, что "выходной бит" выбирает "16 бит", "частота дискретизации преобразования" выбирает 44,1 к, а затем начинает преобразование

Часть 4: замена ОП АМП
Грецкий орех F2 принимает сменный дизайн ОП АМП. Для подъема тяги используются пять Операционные усилители, OPA2604 отвечает за усиление напряжения, и четыре JRC4580s несут ответственность за усиление тока. OPA2604 использует подключаемые держатели микросхем, пользователи могут заменить их сами, обратите внимание на замену Операционные усилители только для плееров с повышенной температурой. Необходимо иметь некоторое электронное чувство, повреждение, вызванное заменой op amp, не покрывается гарантией. Пожалуйста, выключите все мощности при замене, особенно обратите внимание на направление оп-усилителя, который обязательно будет гореть, чип оп-амп имеет зазор или точку лазерной маркировки. Обратите внимание на направление во время установки и включите питание после подтверждения ошибки.

Часть 5: параметры оригинального звукового проигрывателя
Аудио интерфейс: стандартный 3,5 мм разъем для наушников, 2,5 мм сбалансированные наушники jack
Емкость аккумулятора: 1500 мАч
Время воспроизведения: около 10 часов (в зависимости от объема)
Поддерживаемые форматы: WAV (рекомендуемый формат), MP3
Отношение сигнал-шум: 92db
Выходное сопротивление: 15-300 Ом
Чип Op amp: OPA2604 * 1, JRC4580 * 4
Максимальная емкость карты памяти: 64 ГБ
Носитель: TF карта
Напряжение зарядки: 5 В
Стиль звука: фокусируйтесь на вокале, слаще.


Примечание:TF карта не включена!

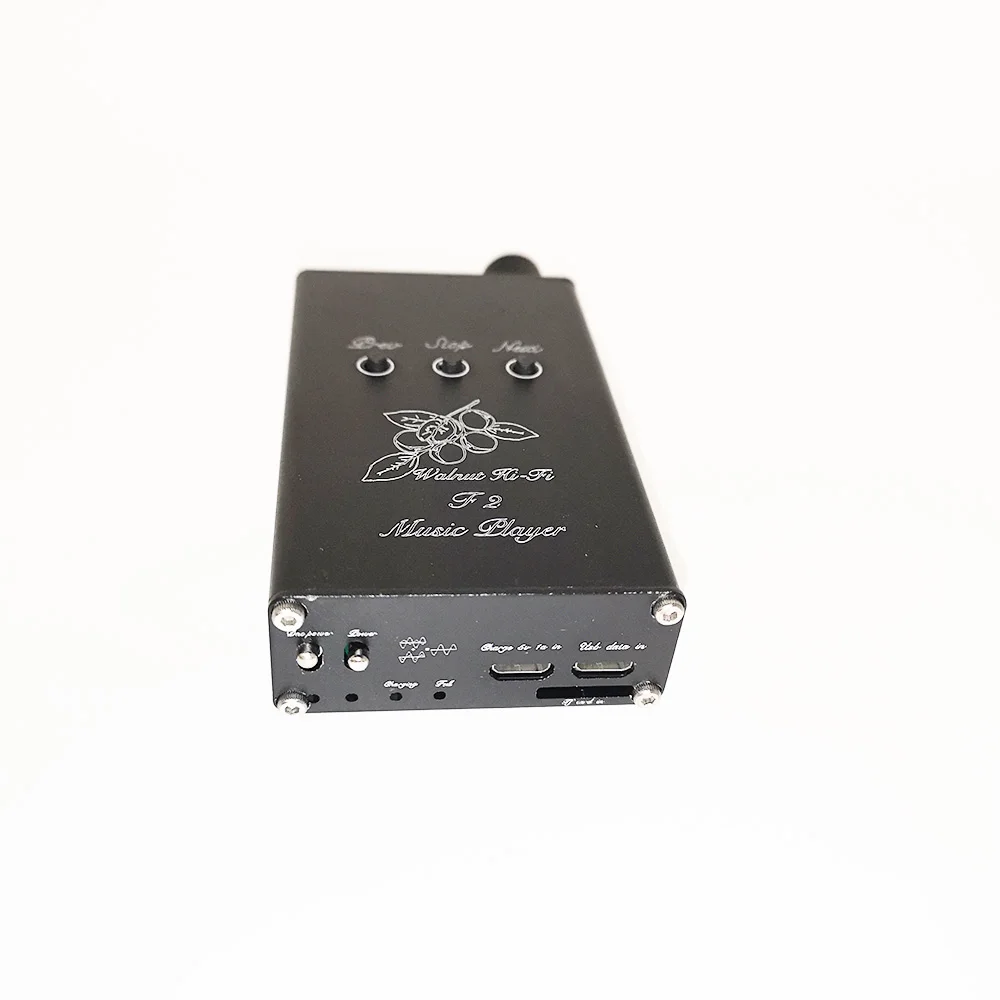

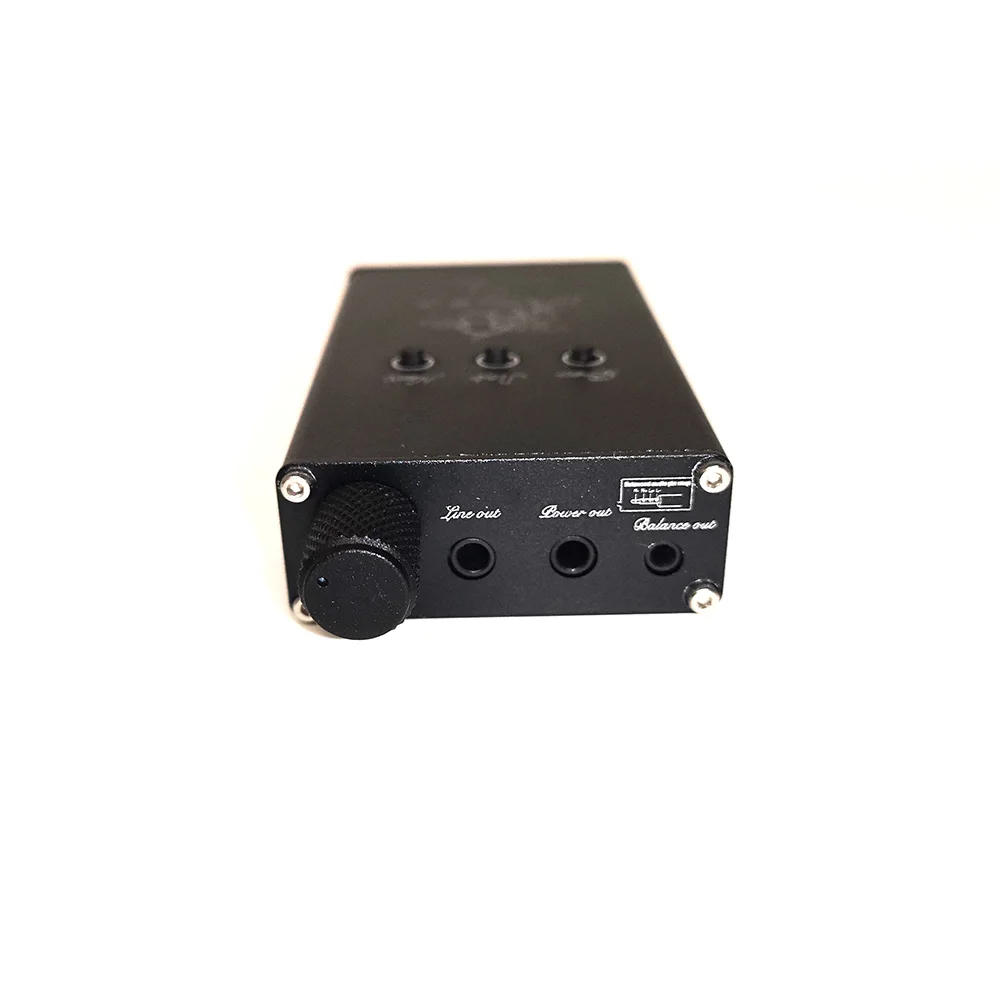

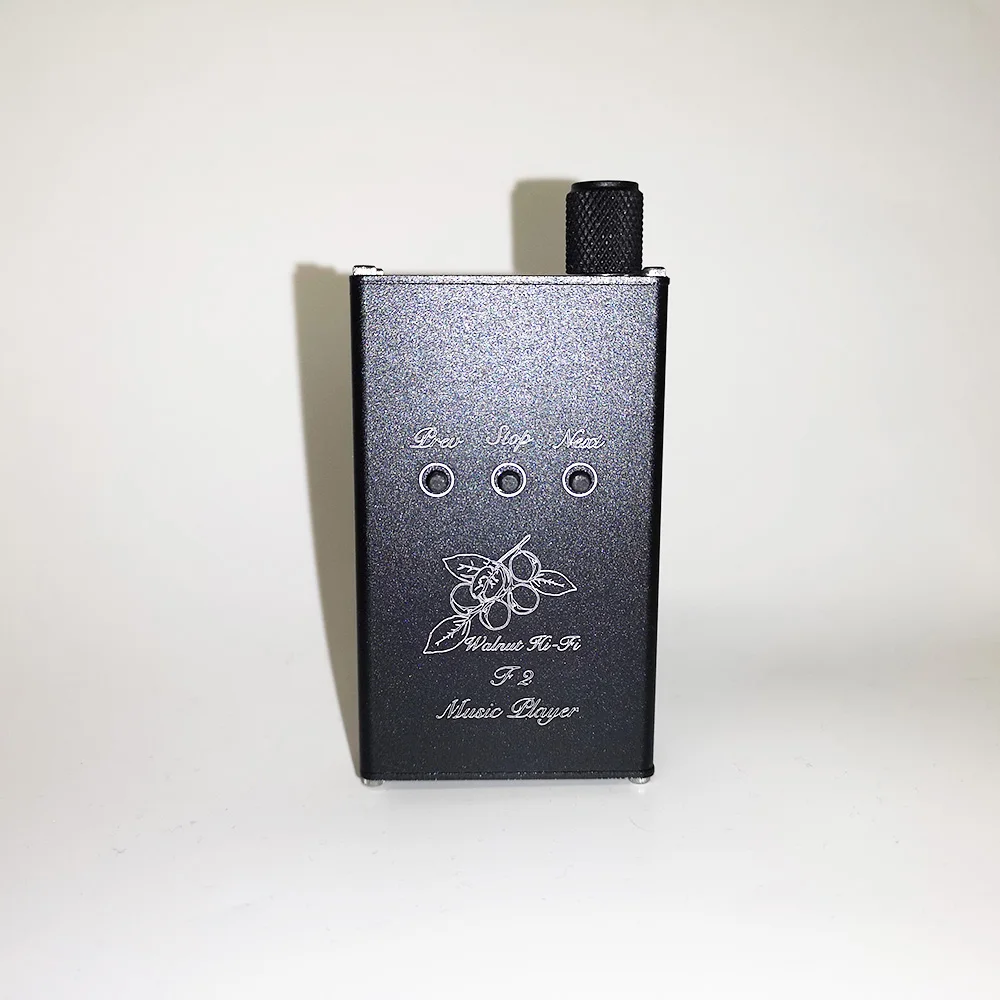

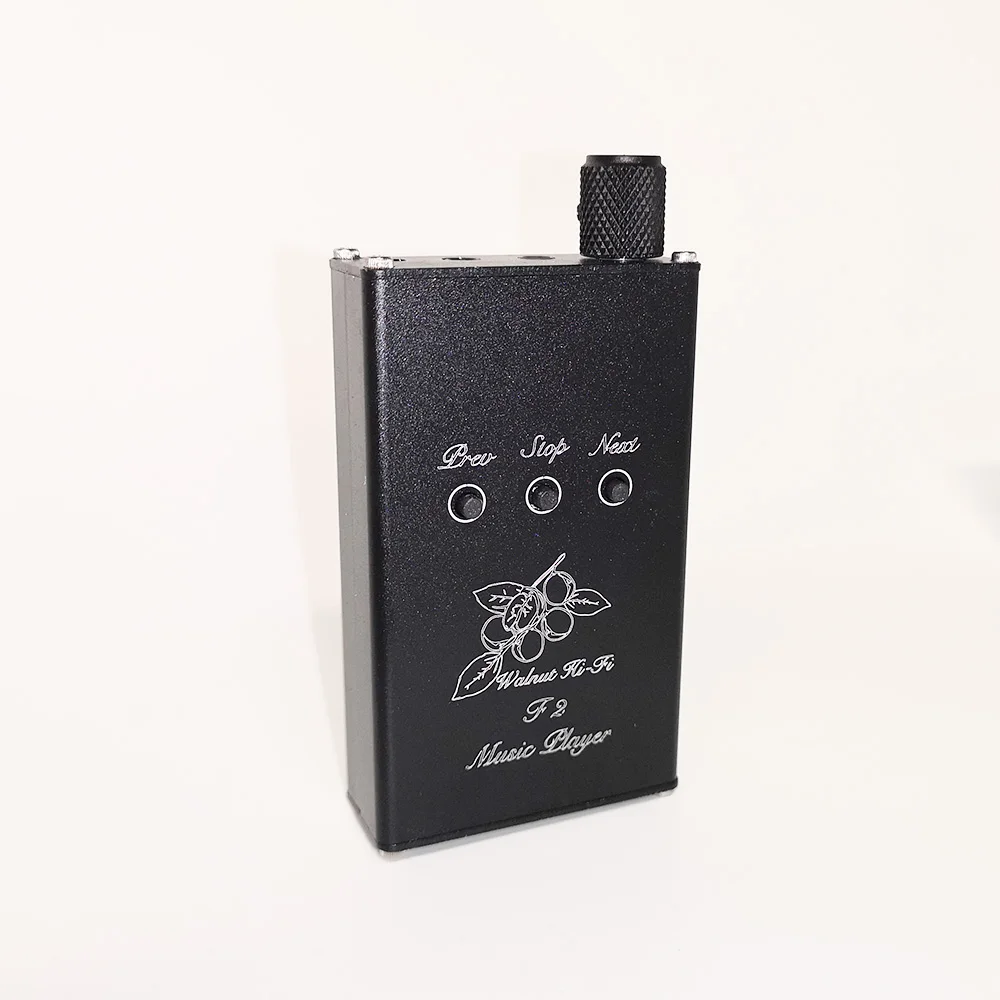

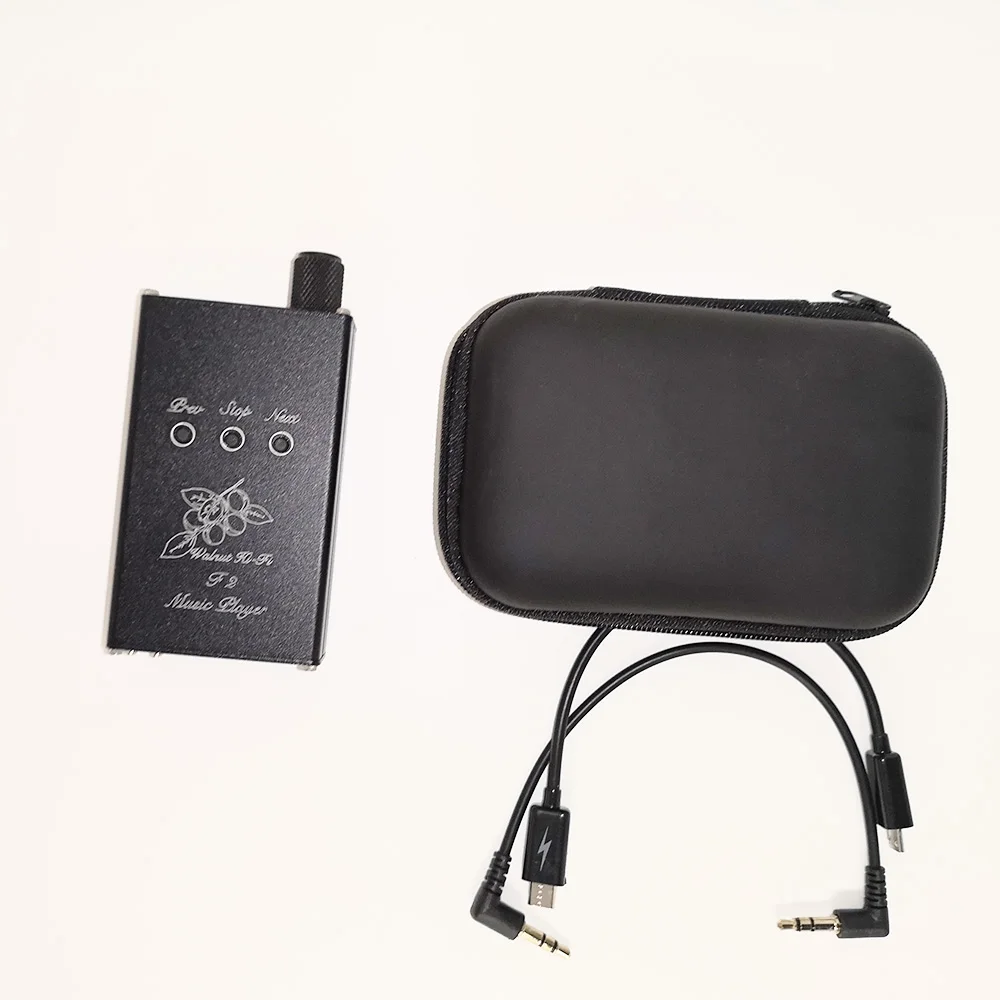

Изображения товара:
