Hong Kong electronic science and technology
Магазина Hong Kong electronic science and technology работает с 11.11.2013. его рейтинг составлет 92.78 баллов из 100. В избранное добавили 1845 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1913 наименований товаров, успешно доставлено 19000 заказов. 887 покупателей оставили отзывы о продавце.
Характеристики
STM32 розетка QFP176 LQFP176 0 5 мм Шаг ямайчи IC51 1764 1505 предназначен для MCU Поддержка JTAG SWD
История изменения цены
*Текущая стоимость 13 726,49 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 16334.42 руб. | 17151.78 руб. | 16742.5 руб. |
| Mar-03-2026 | 16197.75 руб. | 17007.49 руб. | 16602 руб. |
| Feb-03-2026 | 13589.33 руб. | 14268.49 руб. | 13928.5 руб. |
| Jan-03-2026 | 15922.41 руб. | 16718.98 руб. | 16320 руб. |
| Dec-03-2025 | 13863.26 руб. | 14556.28 руб. | 14209.5 руб. |
| Nov-03-2025 | 15648.85 руб. | 16430.39 руб. | 16039 руб. |
| Oct-03-2025 | 15510.15 руб. | 16286.7 руб. | 15898 руб. |
| Sep-03-2025 | 15373.74 руб. | 16142.62 руб. | 15757.5 руб. |
| Aug-03-2025 | 15236.98 руб. | 15998.70 руб. | 15617 руб. |
Описание товара

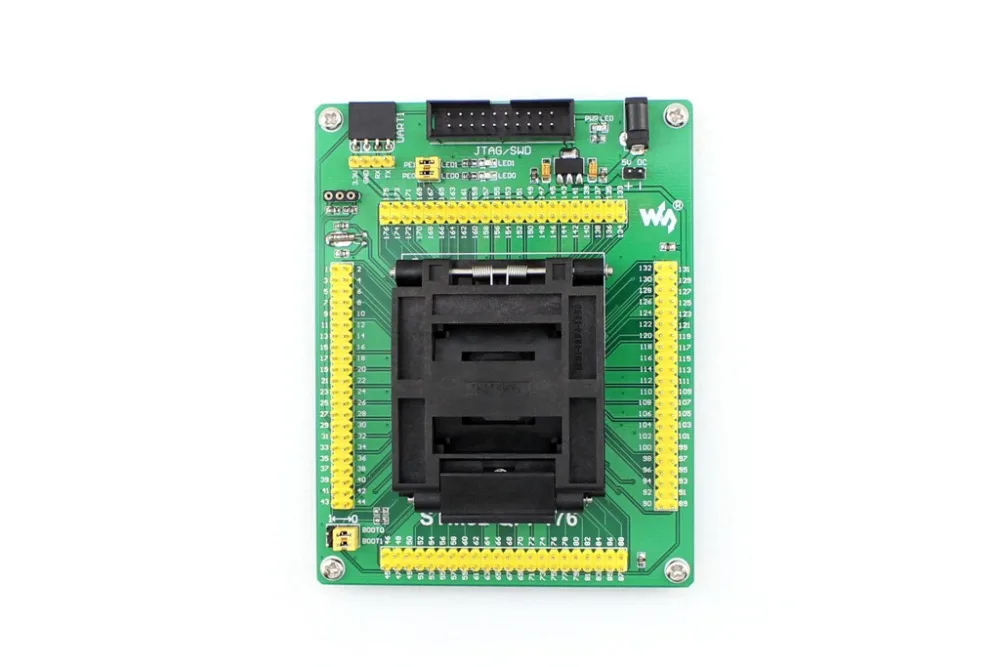

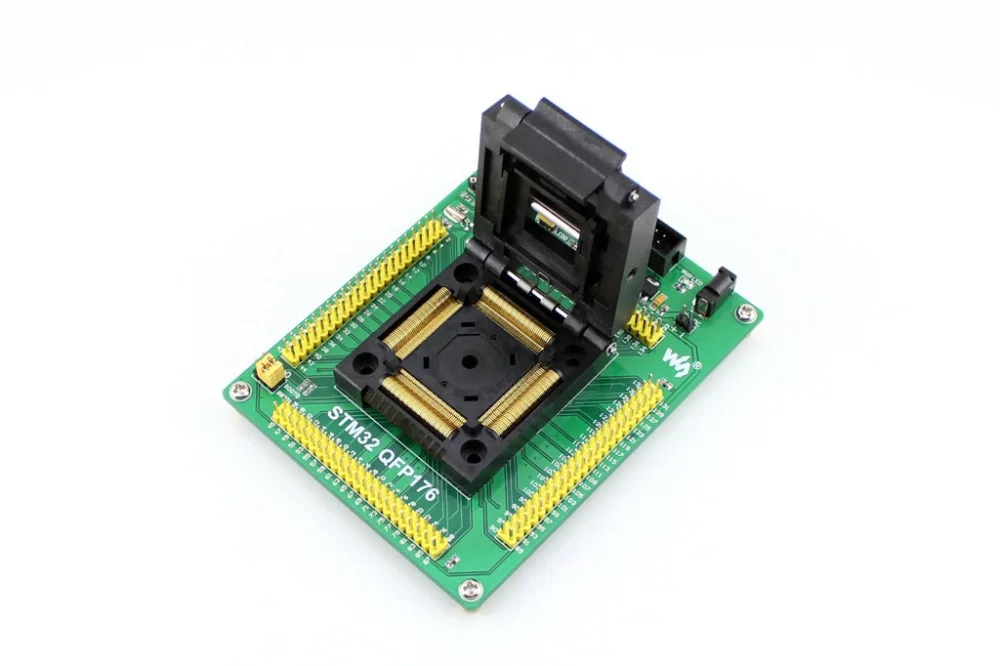

STM32 розетка STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг ямайчи IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART

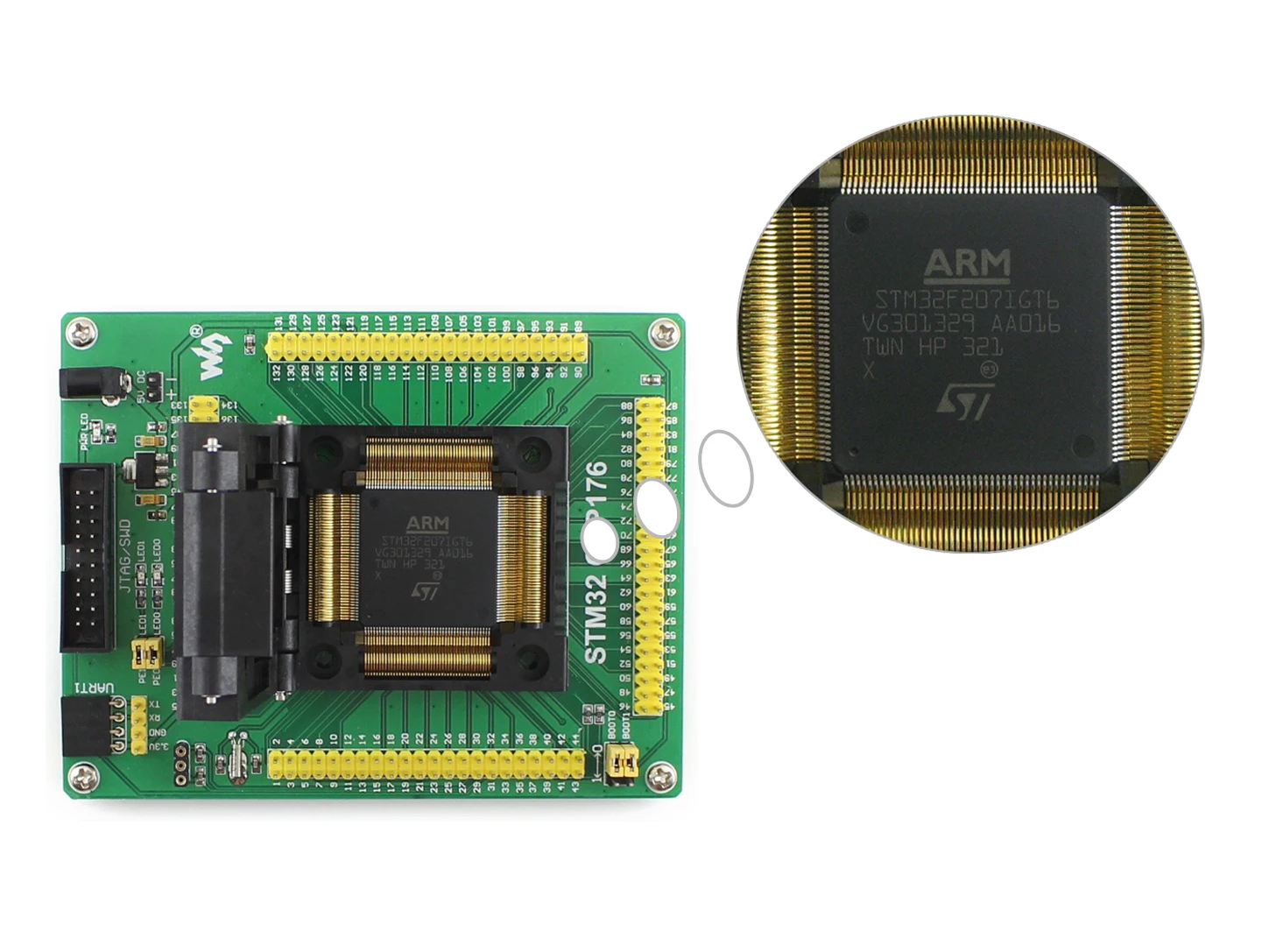

Yamaichi IC Test & burning-in Socket с простой платой, специально разработанной для микроконтроллера STM32 в QFP176 (шаг 0,5 мм) упаковке
Особенности
- 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Шаг штыря: 2,54 мм (100 мил)
Поддерживаемые устройства
Микроконтроллер STM32 в QFP176 (шаг 0,5 мм) пакет с совместимыми pinouts:
- Серия stm32f221 (STM32F207IG, STM32F217IG и т. Д.)
- Серия stm32f421 (STM32F407IG, STM32F417IG и т. д.)

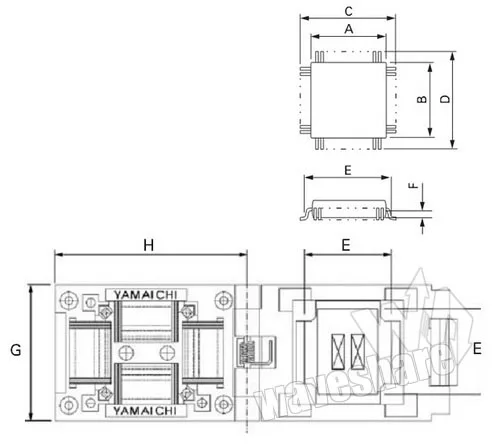

Контур и размеры
Единица измерения: мм| Номер детали | Шаг | Булавки | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1764-1505-5 | 0,5 | 176 | 24 × 24 | 26 × 26 | 25,3 | - | 46 × 50 |
 |
|||||||

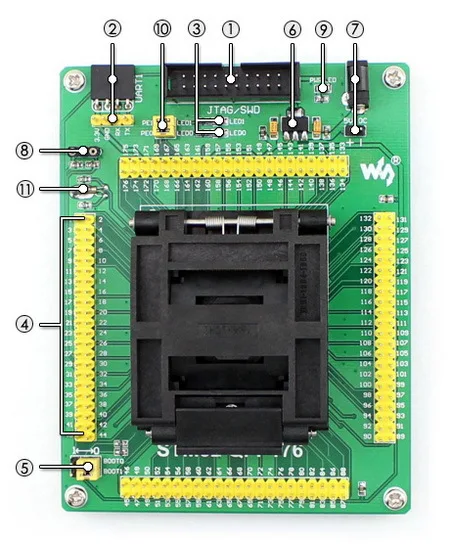

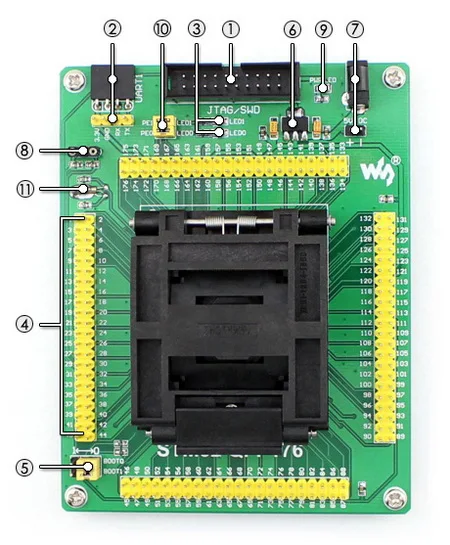

Фотографии

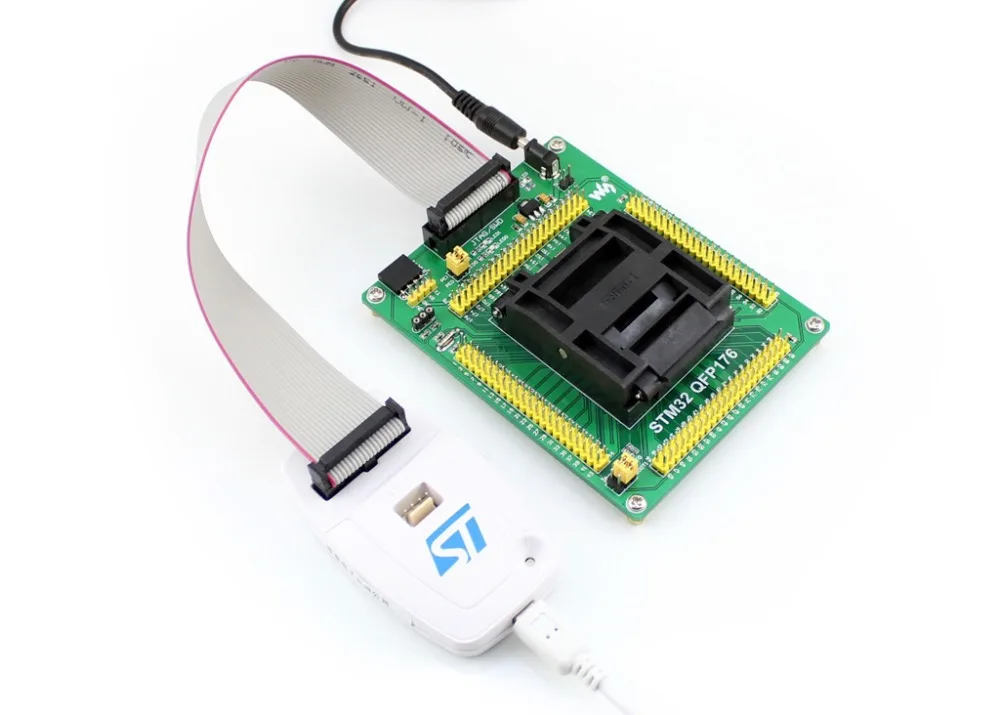

- JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK/J-LINK/ULINK2/STX-RLINK

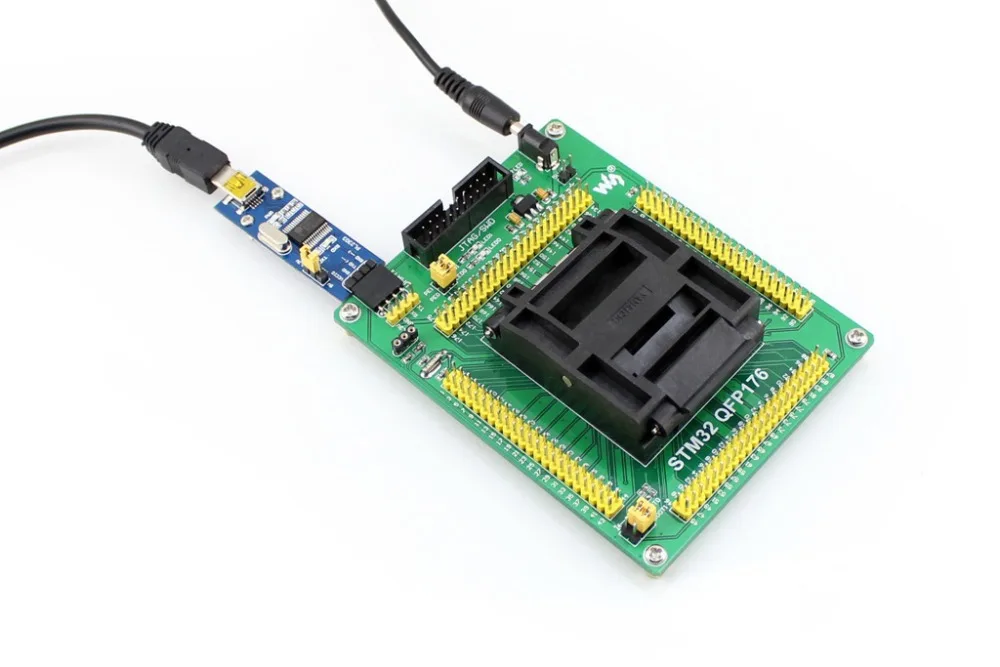

- Порт USART1
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодные индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Конфигурация режима загрузки
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 в бортовой регулятор
- AMS1117-3.3
- 5 в вход питания
- Разъем постоянного тока или 2-контактный разъем
- Внешнее Хрустальное гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Индикатор питания
- Светодиодные перемычки
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет
В STM32-QFP176 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.

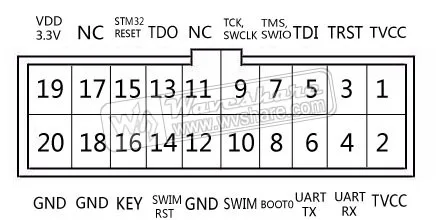

Рис. 1.JTAG/SWD разъем макет
Конфигурация режима загрузки

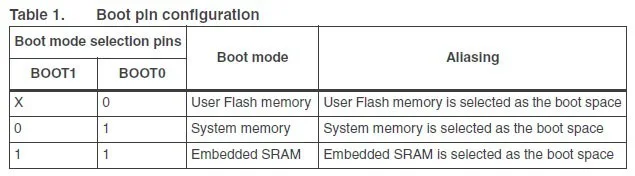

В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Загрузка
Ресурсы для развития:Схема и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP176
В комплект входит
- STM32-QFP176 × 1
- Кабель питания USB × 1
