4. XT-127-AT (10-2700 м) Загрузок Переходник USB в команде   5. XT-129-AT (240-960 м) Загрузок Переходник USB в команде   6. XT-239-AT (2300-2900 м) Загрузок Переходник USB в команде



Примечания: с на суффикс версия, прибор может дистанционно управлять инструмент и захват спектра данных через usb-порт ПК (отправить USB к TTL последовательный порт Модуль тест); внутренний выход Прибор представляет собой TTL уровень последовательный порт (обратитесь к при ручном, волна) Специальные цены и т. д. может быть комплект).

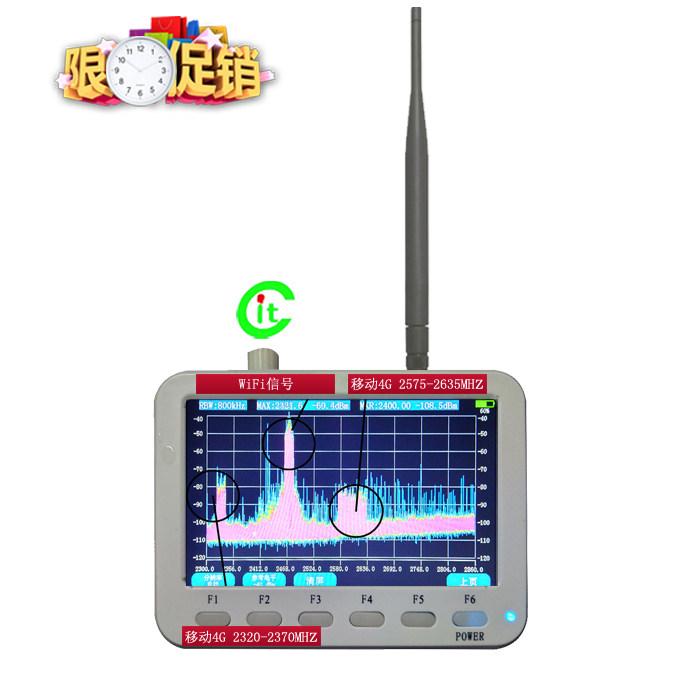

      1. Введение в портативный анализатор спектра   В процессе применения радиочастотного теста, беспроводной оптимизации, размещения на месте, запроса помех и т. д. часто требуется Распределение спектра тестового сигнала; измерение на месте должно быть портативным, в то время как портативный анализатор спектра в Европе и Америке также составляет около 3 кг, и полевой тест неудобен.







Портативный анализатора спектра, встроенная литиевая батарея и компактный и легкий, вы можете использовать мобильный телефон стандартный 5V зарядное устройство для зарядки, полная мощность может быть использована около 9 часов. В режиме реального времени спектрограммы, частота хроматограмма, спектра термохром и т. д. в резервуаре Частотный диапазон удобны и простых в использовании.

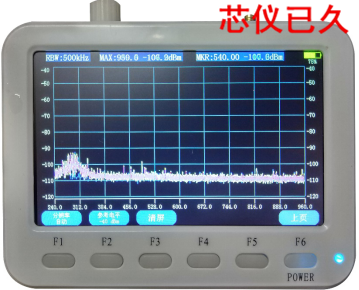

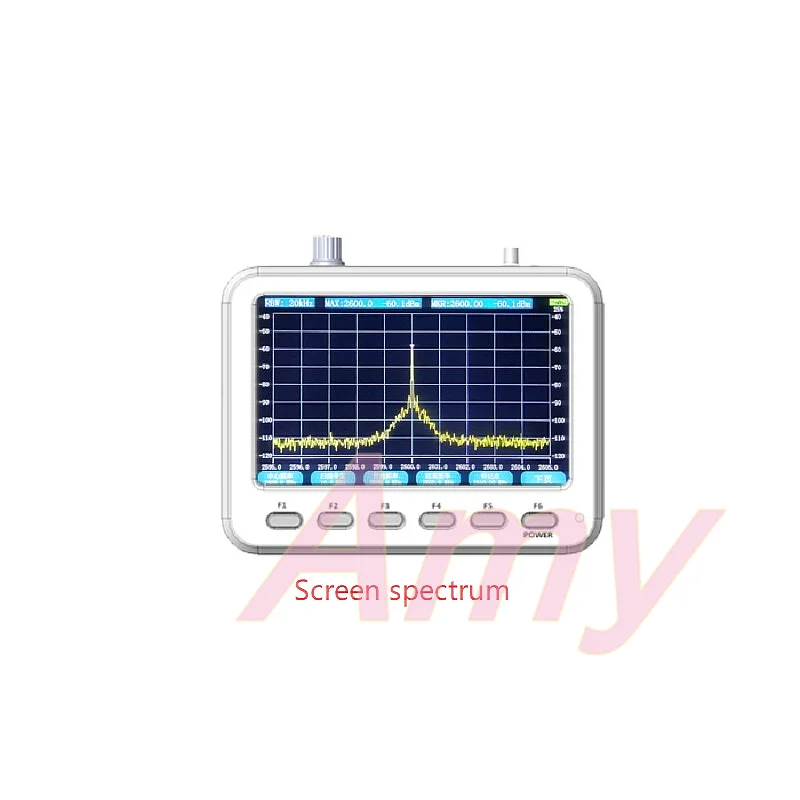

  1,1 продукта Особенности   L в режиме реального времени спектральный анализ функций: в режиме реального времени сканирования, диапазон/RBW/процентов/функция маркера, maxhlod функция, автоматическое обнаружение максимальной мощности.   L частота хроматограмма функция: отображение общее время и спектра характеристики на протяжении длительного периода времени, циклом все распределения спектра в течение 5 минут, легко просматривать радиочастотных помех или Запуск утечки   L спектра термохром Функция: отображает спектральный контура перекрытия плотность в течение определенного периода времени. Количество повторений больше красно-более удобным для анализа статистических характеристики спектра в течение определенного периода времени.

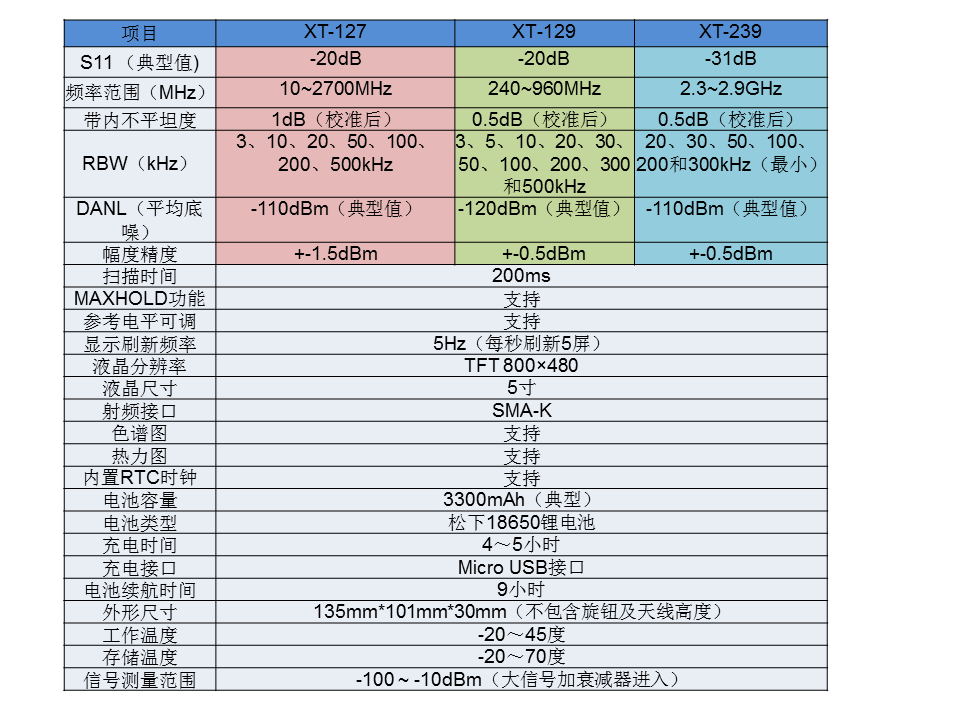

1,2 портативные спектральные Анализаторы



2. Введение в кнопки, порты и функции

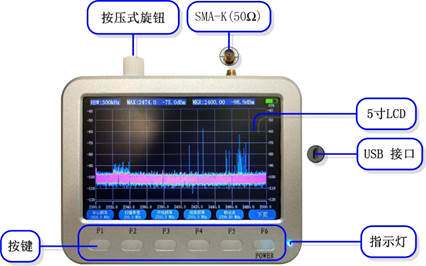

92,1 порт и индикаторы

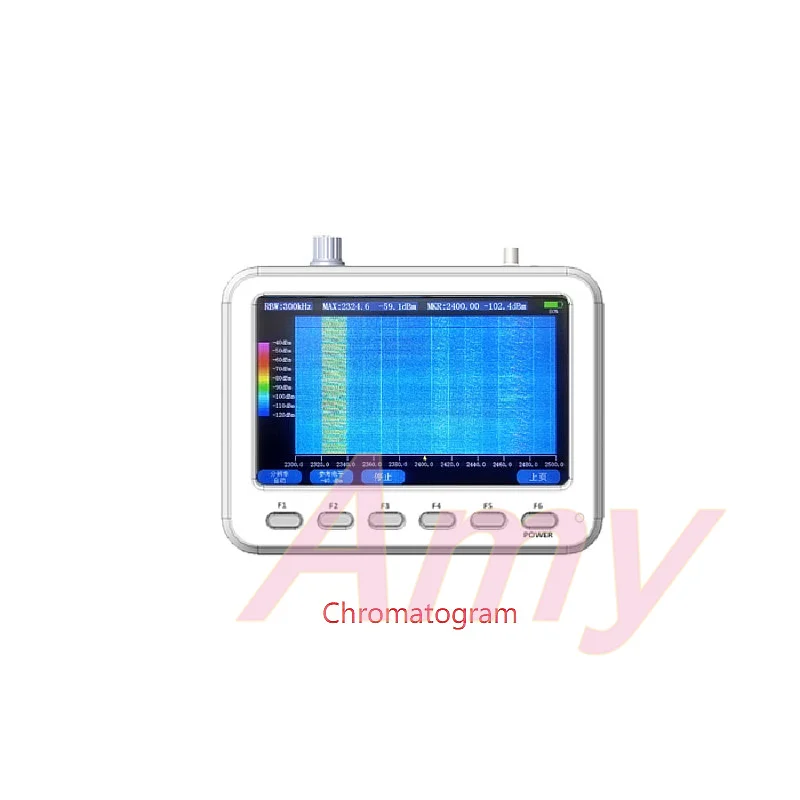

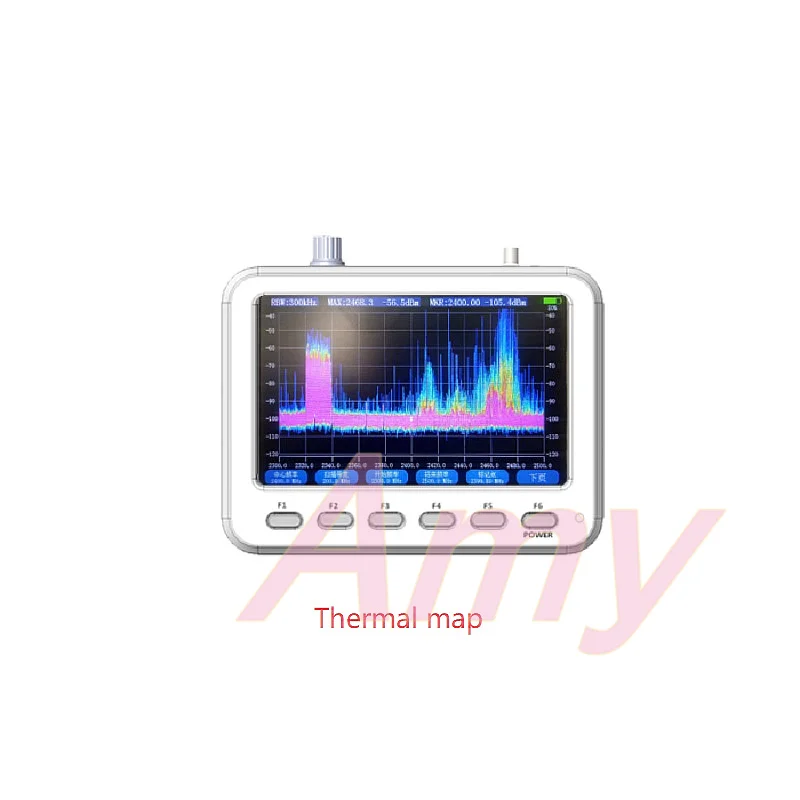

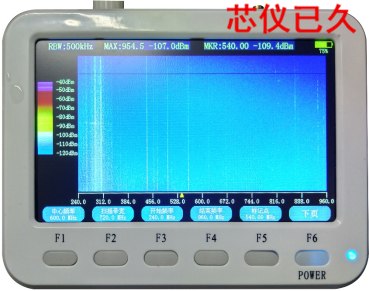

  1. Индикатор светильник синего цвета в тех случаях, когда она составляет, как правило, включается, горит красным при зарядке, и зарядка закончена зеленого цвета.   2. USB интерфейс Micro USB и источника питания 5V/1A.   3. Антенна Интерфейс этот документ представляет собой стандартный SMA типа «мама» (SMA-K внешний винтового отверстия) следует использовать со стандартным) для стереосистем (SMA-J внутренний винт). Обратите внимание на то, что интерфейс SMA имеет нормальный срок службы около 1000 раз (после того, как эти советы помогут продлить срок службы изделия, сигнал потерю контакта становится слишком большим или свяжитесь с неустойчива), антенна часто заменяется или используется кабель RF, а адаптер SMA должен использоваться для продления срока службы оригинального интерфейса.       2,2 хроматограмма (водопад карта) Частота центра, полоса пропускания сканирования, частота запуска, частота конца, точка маркера, разрешение и контрольный уровень работы и функции такие же, как и выше (управление интерфейсом спектра в реальном времени). 2,3 Термальность функция карты Частота центра, полоса пропускания сканирования, частота запуска, частота конца, точка маркера, разрешение и контрольный уровень работы и функции такие же, как и выше (управление интерфейсом спектра в реальном времени). 2,4 интерфейс настройки 3. Инструкции пользователя и техническое обслуживание 3,1 меры предосторожности для нормального использования L, будьте осторожны, чтобы не превышает большой дальности сигнала для того, чтобы избежать повреждения прибора получения фронтальный. L при установке антенны или радиочастотного Кабеля, затяните нити, но не применяйте чрезмерную силу, чтобы избежать скольжения. L достаточную силу, чтобы избежать отключения питания; L USB интерфейс является хрупким. В подключений и отключений не должно быть слишком сильный и боковой следует избегать. L обратите внимание на температура хранения и диапазон рабочих температур, как, например, не в машине. L междугородной транспортировки должны быть помещены в коробке или чемодане для того, чтобы избежать царапин на ЖК-дисплей экран с твердыми предметами. L рекомендуется использовать переходники для увеличения срока службы оригинальным интерфейсом. L RF разъем очищается каждые 3 месяца и протереть ватным тампоном абсолютного спирта. 3,2 экологические условия применения L не используйте инструмент при попадании воды, качает неправильно, или другие очевидные отклонения. L не проверив заранее на открытом воздухе оборудование во время грозы, в том числе на открытом воздухе оборудование с молниеотводы. L нормальный гарантийный срок составляет один год. Если он падает, поступает в воду и демонтируется, он не покрывается гарантией. L Зимой, проникнуть в нагретый комнаты со стороны, чтобы избежать образования конденсата внутри прибора. Если конденсация должна быть сушеные, он должен быть включен. 3,3 Батарея меры предосторожности L Держите прибор вдали от легковоспламеняющихся и взрывоопасных материалов при запуске можно также использовать для зарядки, обратите внимание на вентиляцию, а не крышка другие предметы на инструмент и зарядным устройством. Л для того, чтобы защитить батарею, пожалуйста, зарядите инструмент часто, а также постарайтесь не заряжать его во время ожидания для питания предупреждение о нехватке. L не допускайте попадания долгосрочной перспективе плавающего заряда. Если прибор используется в течение длительного времени, пожалуйста, не заряжайте непрерывно. Пожалуйста, используйте батарею периодически, чтобы увеличить срок службы батареи. L в том случае, если прибор не используется в течение длительного времени, она должна храниться после того, как он полностью заряжен. Аккумулятор полностью заряжен не менее трех месяцев во время хранения. 3,4 часть практического применения дисплей



3,1信号图

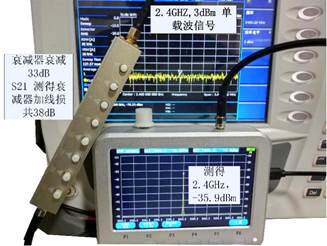

3,2加衰减器测2,4 ГГц,3dBm单载波信号

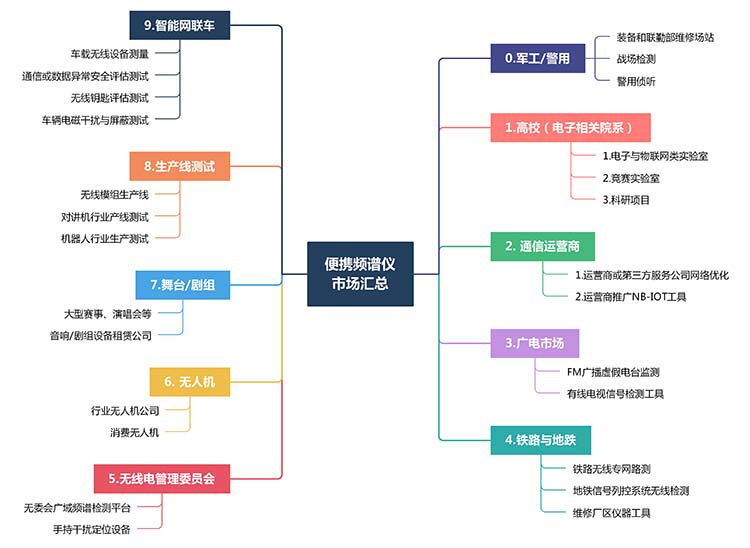

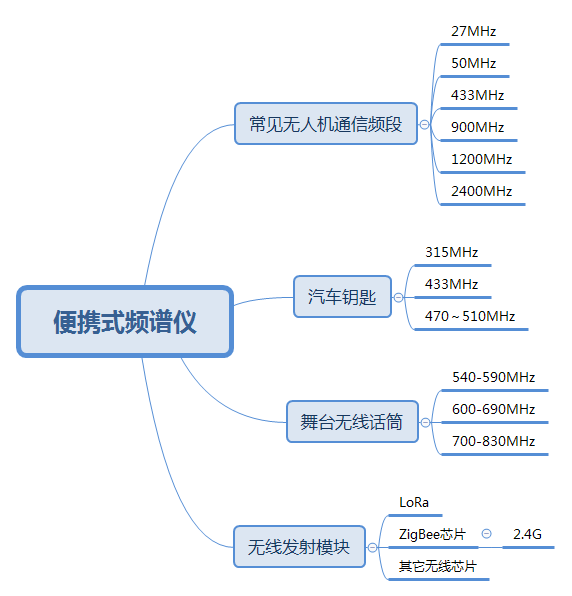

3,3频谱仪常用测试频段

4. Инструкция пользователя и техническое обслуживание



4,1 меры предосторожности при нормальных условиях эксплуатации



Будьте осторожны, чтобы не превышать большой диапазон сигнала, чтобы избежать повреждения передней части прибора.

При установке антенны или RF кабеля затяните нити, но не используйте чрезмерную силу, чтобы избежать скольжения.

Поддерживать достаточную мощность, чтобы избежать отключения питания;

Интерфейс USB хрупкий, и подключение и отключение не могут быть чрезмерно применены, и боковая сила также избегается.

Обратите внимание, что температура хранения и диапазон рабочих температур, как, например, не в машине.

Транспортировка на большие расстояния должна быть размещена в коробке или чемодане, чтобы не царапать ЖК-экран жесткими предметами.

Рекомендуется использовать переходники для увеличения срока службы оригинальным интерфейсом.

Радиочастотный разъем очищается каждые 3 месяца и протирается ватным тампоном абсолютного алкоголя.

4,2 Применение Защита окружающей среды соображений



Не используйте инструмент при попадании воды, качает неправильно, или другие очевидные отклонения.

Не Тестируйте Уличное оборудование во время грозы, включая Уличное оборудование с молниеразрядниками.

Обычный гарантийный срок составляет один год. Если он падает, поступает в воду и демонтируется, он не покрывается гарантией.

Зимой входите в отапливаемое помещение снаружи, чтобы избежать конденсации внутри прибора. Если конденсация должна быть высушена, она будет включена.

4,3 Батарея меры предосторожности



Держите прибор подальше от огнеопасных и взрывоопасных материалов при запуске или зарядке, обратите внимание на вентиляцию и не закрывайте другие предметы на приборе и зарядном устройстве.

Для защиты аккумулятора, пожалуйста, заряжайте прибор часто, старайтесь не заряжать его, ожидая предупреждения о нехватке энергии.

Долгосрочной перспективе переменным током не допускается. Если прибор используется в течение длительного времени, пожалуйста, не заряжайте непрерывно. Пожалуйста, используйте батарею периодически, чтобы увеличить срок службы батареи.

Если прибор не используется в течение длительного времени, он должен храниться после полной зарядки. При полной зарядке не менее трех месяцев при хранении



5), поэтому пожалуйста, убедитесь, что адрес корректен перед покупкой. Прайс-лист
