Инструкция по эксплуатации смарт-зарядного устройства V407

Введение

V407-это умное зарядное устройство, разработанное byBTYteam, совместимо практически со всеми типами перезаряжаемых батарей, таких как li-ion/IMR/INR/ICR/Ni-mh/Ni-Cd/LiFePO4, а также высокая производительность, С большим цифровым ЖК-дисплеем, легко понять параметры и процессы зарядки аккумулятора.

V407 имеет различные функции и режимы зарядки в зависимости от типа зарядки аккумулятора. Он использует стандартный режим зарядки литий-ионного аккумулятора при работе с литий-ионными/IMR/INR/ICR/LiFePO4 батареями; use﹣ & Delta;V режим полной зарядки для Ni-MH, Ni-Cd батарей процесс зарядки.

4 разъема для зарядки могут работать для аккумуляторов различного типа во время зарядки, каждый разъем для зарядки обеспечивает ток заряда 500 мА и 1000 мА, 3 разъема для зарядки 9 В (6F22) обеспечивает ток заряда 100 мА

Особенности

• Совместим с батареями Li-Ion (4,2 v/4,35 v) 9V(6F22)LiFePO4 (3,6 v),Ni-MH/Ni-Cd (1,48 v) 9V(6F22)
• Совместим со всеми различными типами цилиндрической перезаряжаемой литиевой батареи
• До 1000 мА скорость зарядки I один слот
• Высокоточная калибровка источника напряжения
• Автоматически останавливает зарядку после завершения зарядки
• Защита от обратной полярности и короткого замыкания
• Автоматически определяет состояние заряда батареи и отображает ход зарядки
• Обнаружение емкости аккумулятора в зарядном устройстве
• Каждый отсек батареи контролирует и заряжает самостоятельно
• Поддержка зарядки аккумулятора малой емкости
• Поддержка функции ремонта литиевой батареи
• Совместим с DCType-C, функцией Micro зарядки, изготовленной из огня
• Разработан путем оптимального отведения тепла
• Отличный дизайн схемы

Параметры

Входное напряжение: Type-C/MicroDC 5V 2A

Выходное напряжение: 4,35 ± 0.1%/4,2 V ± 0.1%/1,48 V ± 0.1% 9В (6F22)± 0.1%

Выходной ток: li-ion:1000mA * 2 (высокий)/500mA * 4 (низкий)

Ni-mh/Ni-Cd:1000mA * 2 (высокий)/500mA * 4 (низкий)

9 в (6F22):100 мА * 3

Совместимость с:

Li-ion/IMR/INR/ICR/LiFePO4:

10340,10350,10440,10500,12340,12500,12650,13450,13500,13650,14350,14430,14500,14650,16500,16340(RCR123), 16650, 17350,17500,17650,17670,18350,18490,18500,18650,18700,20700,22500,22650,25500,26500,26650 9V(6F22)

Ni-mh/Ni-Cd: AA, AAA, AAAA, C 9V(6F22)

Размер: 126,6 мм * 97 мм * 33 мм (Д * Ш * В)

Вес: 150 г (без аккумулятора и кабеля в комплекте)

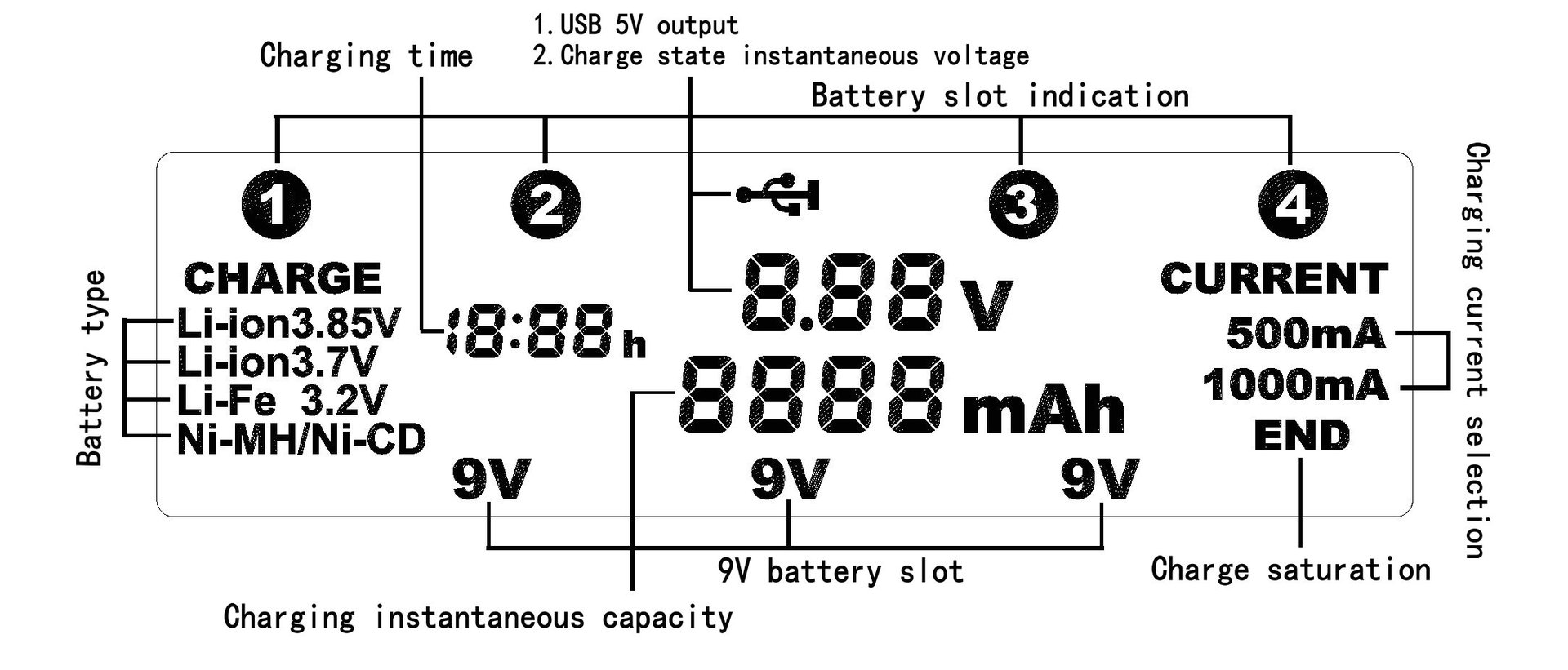

ЖК-дисплей Дисплей введение

ЖК-дисплей большого размера показывает напряжение, ток, время зарядки, режим, тип батареи, данные о емкости аккумулятора, позволяют легко понять состояние зарядки аккумулятора. Если не работает, ЖК-подсветка выключится через 2 минуты.

Инструкции по эксплуатации

Подключите одну сторону кабеля к зарядному устройству V407, другую сторону к зарядному устройству DC 5V 2A. Когда питание включено, ЖК-задний светильник будет светиться, и зарядное устройство автоматически обнаружит состояние питания, тем временем ЖК-дисплей покажет Все данные, через 3 секунды, ЖК-дисплей показывает NULL и 3 9V символов.

Установите Батарея:

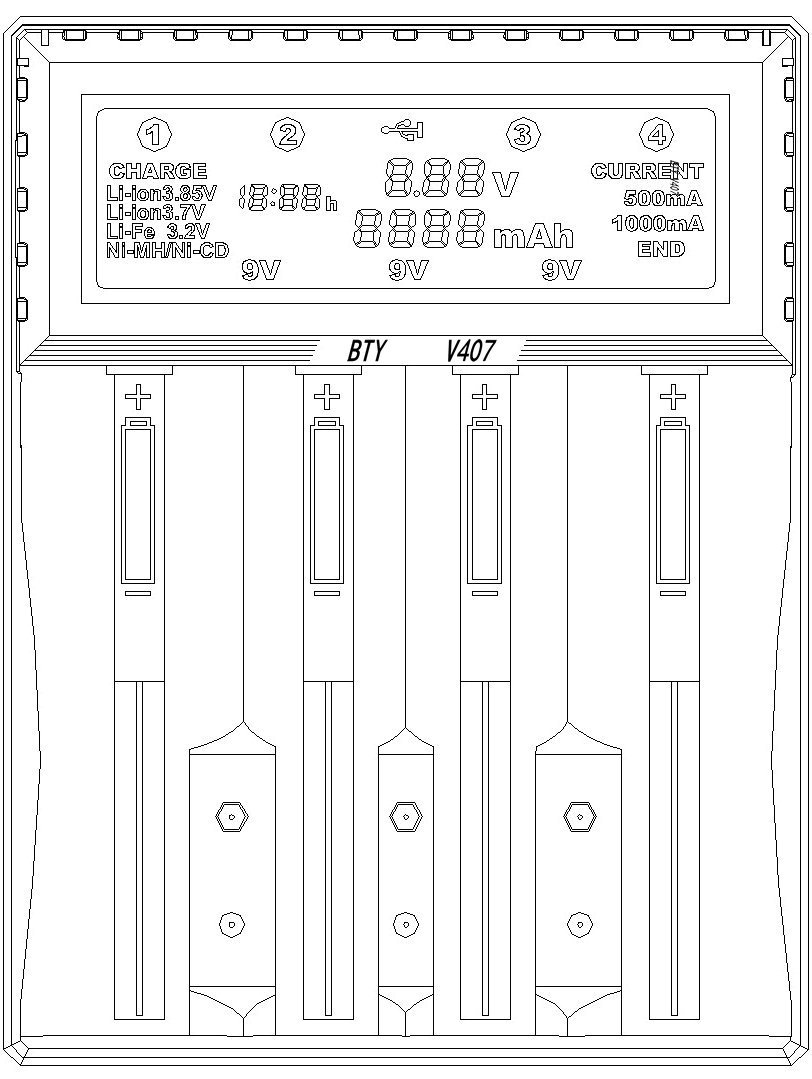

V407имеет 4 + 3 гнезда для зарядки, каждый слот для зарядки контролируется независимо, поддерживает режим зарядки одной батареи, смешанный режим зарядки батареи, пользователь может поместить разный тип батареи в Слоты с правильной полярностью в соответствии с маркировкой.

Отчет об обнаружении и ошибке батареи:

По умолчанию зарядки параметры:

Параметр зарядки по умолчанию в начале:

• Литий-ионный аккумулятор: зарядный ток никель-металл-500mA, полностью напряжение 4,2 v

• Ni-MH/NiCd: зарядный ток 500 мА, полностью напряжение 1,48 в

• 9 В (6F22) литий-ионное напряжение 8,4 в ﹠ Ni-MH/NiCdFully напряжение 9.8в

Литий-ионный аккумулятор Ni-MH/NiCd & 4,2 V может автоматически выбрать подходящий ток подзарядки 500 мА или 1000 мА.

LiFePO4 & 4,35 V литий-ионный аккумулятор нужно выбрать вручную.

Зарядка Напряжение окружающая Обстановка:

Смарт-зарядное устройство V407 Совместимо с:

4,2 V (литиево-ионный)/4,35 V (литиево-ионный)/3,6 V(LiFePO4)/1,48 V (никель-металл-гидридный/никель-кадмиевый) 9V(6F22)

Установка инструкции:

LiFePO4 Батарея:

Положите батарею в разъем для зарядки, в тех случаях, когда зарядное устройство определяет, что батарея (литий-ионный аккумулятор 3,7 V) мигает, дважды щелкните кнопку MODE быстро, в том случае, если ЖК-дисплей изменения бьющий тип к LiFePO4, установка завершена.

Литий-ионный аккумулятор (4,35 В):

Положите батарею в разъем для зарядки, в тех случаях, когда зарядное устройство определяет, что батарея (литий-ионный аккумулятор 3,7 V) мигает, дважды щелкните кнопку MODE быстро, в том случае, если ЖК-дисплей изменения бьющий тип к Li-ion4.35V, установка завершена.

Если поместить 4,2 V и никель-металл-гидридный аккумулятор Ni-Cd в разъем для зарядки, V407 зарядное устройство автоматически определяет тип аккумулятора, нет необходимости вручную, поэтому вам необходимо.

Зарядный ток никель-металл-установка:

Умное зарядное устройство V407 имеет два режима тока для опций (высокий и низкий ток)

Установка следующим образом:

Поместите батарею в разъем для зарядки, нажмите кнопку MODE, чтобы изменить Высокий/Низкий ток.

По умолчанию зарядное устройство V407 является «низким» режимом тока, если оно работает с большой емкостью аккумулятора, пользователь переключает его на «высокий» режим тока вручную.

• Литий-ионный/IMR/INR/ICR/LiFePO4:

Если емкость аккумулятора больше 1500 мА · ч, пожалуйста, выберите режим высокого тока (1000 мА)

Если емкость аккумулятора меньше 1500 мА · ч, выберите режим низкого тока (500 мА)

• Ni-MH/Ni-Cd:

Если емкость аккумулятора больше 1500 мА · ч, пожалуйста, выберите режим высокого тока (1000 мА)

Если емкость аккумулятора меньше 1500 мА · ч, выберите режим низкого тока (500 мА)

Батарея Ёмкость измерения:

Поместите аккумулятор в разъем для зарядки, Функция измерения батареи включена, зарядное устройство V407 затем зарядите его в режиме постоянного тока, вычислите емкость аккумулятора в режиме реального времени, пока аккумулятор не будет полностью заряжен и сохраните емкость, остановив зарядку

Кнопка Функция Введение:

Короткое нажатие кнопки MODE выберите данные о слоте аккумулятора ①-④отображение на жк-дисплее и включите задний светильник;

Нажмите кнопку MODE, чтобы изменить ток зарядки от низкого до высокого с помощью циклического переключения.

Когда функция редактирования доступна, настоящие отметки будут мигать, чтобы напомнить пользователям о необходимости использования функции ниже:

Если «литий-ионный аккумулятор 3,7 V» будут мигать

Короткое нажатие кнопки MODE для изменения типа батареи 4,2 V (li-ion), 4,35 V (li-ion),LiFePO4 с циклическим переключением.

Батарея активации

Зарядное устройство V407 имеет функцию активации для разрядки литиевой батареи. Когда аккумулятор помещается в разъем для зарядки, автоматически обнаруживает аккумулятор и активирует его. Если аккумулятор не может быть активирован, зарядное устройство определяет, что аккумулятор поврежден, разъем для зарядки отобразит ERR и прекратит зарядку.

Литий Батарея восстановления

• При использовании литиевой батареи при разрядке до 0 в зарядное устройство восстановит напряжение батареи с небольшим током, чтобы напряжение медленно поднималось до нормального состояния, когда процесс восстановления закончился, переходит в обычный режим зарядки.

• Если напряжение батареи не может расти в течение длительного времени, зарядное устройство будет считать, что батарея повреждена, в данном слоте для зарядки будет отображаться «ERR» и прекратится зарядка.

Автоматическая остановка зарядки

После того, как аккумулятор полностью заряжен, ЖК-дисплей покажет «конец» и все данные завершены для зарядки, чтобы напомнить пользователю; затем зарядное устройство автоматически прекратит зарядку, чтобы избежать чрезмерной зарядки, которая сокращает срок службы батареи.

Высокая sensitive﹣△v решение режим,

Убедитесь, что аккумулятор Ni-MH/Ni-Cd полностью заряжен.

В соответствии с режимом зарядки никель-металлогидридных и никель-кадмиевых аккумуляторов add-△V суждение для определения состояния батареи и определения, чтобы более точно остановить время зарядки, пусть NIMH и NiCd батареи могут получить максимальную зарядную способность, но не перезаряжать.

Меры предосторожности

1. 1. Зарядное устройство ограничено зарядкой только литий-ионных, IMR,ICR LiFePO4, Ni-mh/Ni-Cd аккумуляторов. Никогда не используйте зарядное устройство с типами аккумуляторов ОТР, так как это может привести к взрыву батареи, растрескиванию или утечке, что приведет к повреждению собственности и/или личным повреждениям.
2. 2. Безопасная рабочая температура зарядного устройства составляет от-10 до 40 ℃, а безопасная Температура хранения-20-60 ℃, не подвергайте устройство воздействию прямых солнечных лучей, нагревательного устройства, откройте пламя; Избегайте экстремальных высоких или экстремальных низких температур окружающей среды и резких изменений температуры.
3. 3. Зарядное устройство предназначено для взрослых старше 18 лет. Дети до этого возраста должны быть под присмотром взрослого при использовании зарядного устройства
4. 4. Никогда Не заряжайте и не разряжайте аккумулятор, имеющий доказательства утечки, расширения/отеков, поврежденной внешней оболочки или чехол, изменения цвета или искажения.
5. 5. Никогда не пытайтесь зарядить первичные клетки, такие как щелочные, цинково-углеродные, литиевые, CR123A, CR2 или любые другие Неподдерживаемые химии из-за риска взрыва
6. 6. Не заряжайте поврежденный аккумулятор IMR, так как это может привести к короткому замыканию зарядного устройства или даже взрыву.
7. 7. Убедитесь, что выбраны и установлены правильные программы и настройки. Неправильная программа или Настройка могут повредить зарядное устройство или вызвать пожар или взрыв
8. 8. Не оставляйте рабочее зарядное устройство без присмотра. Если обнаружится какая-либо неисправность, немедленно прекратите работу и обратитесь к инструкции пользователя.
9. 9. Не разбирайте, не собирайте и не изменяйте зарядное устройство без разрешения, что может привести к повреждению зарядного устройства или даже взрыву
10. 10. Пожалуйста, Управляйте зарядным устройством в хорошо проветриваемом помещении. Не используйте и не храните его во влажной зоне. Держите все воспламеняющиеся Летучие вещества вдали от рабочей зоны.
11. 11. Удалите все батареи и отключите зарядное устройство от источника питания, когда он не используется
12. 12. Не допускайте попадания Металлических проводов или другого проводящего материала в зарядное устройство, что может привести к короткому замыканию и взрыву
13. 13. Избегайте механической вибрации или ударов, так как это может привести к повреждению устройства.
14. 14. Наблюдайте за диаграммами полярности, расположенными на зарядном устройстве. Всегда устанавливайте батарейки с положительным наконечником, обращенным к верхней части.
15. 15. Не перезаряжать или перезаряжать батареи. Заряжайте сливные батареи как можно скорее.
16. 16. Не подвергайте зарядное устройство воздействию дождя или снега
17. 17. Не прикасайтесь к горячим поверхностям. Перезаряжаемые батареи или устройство могут нагреваться при полной нагрузке или высокой мощности зарядки/разрядки.
