Умная электроника умный автомобильный робот отражающий фотоэлектрический 3pin ИК

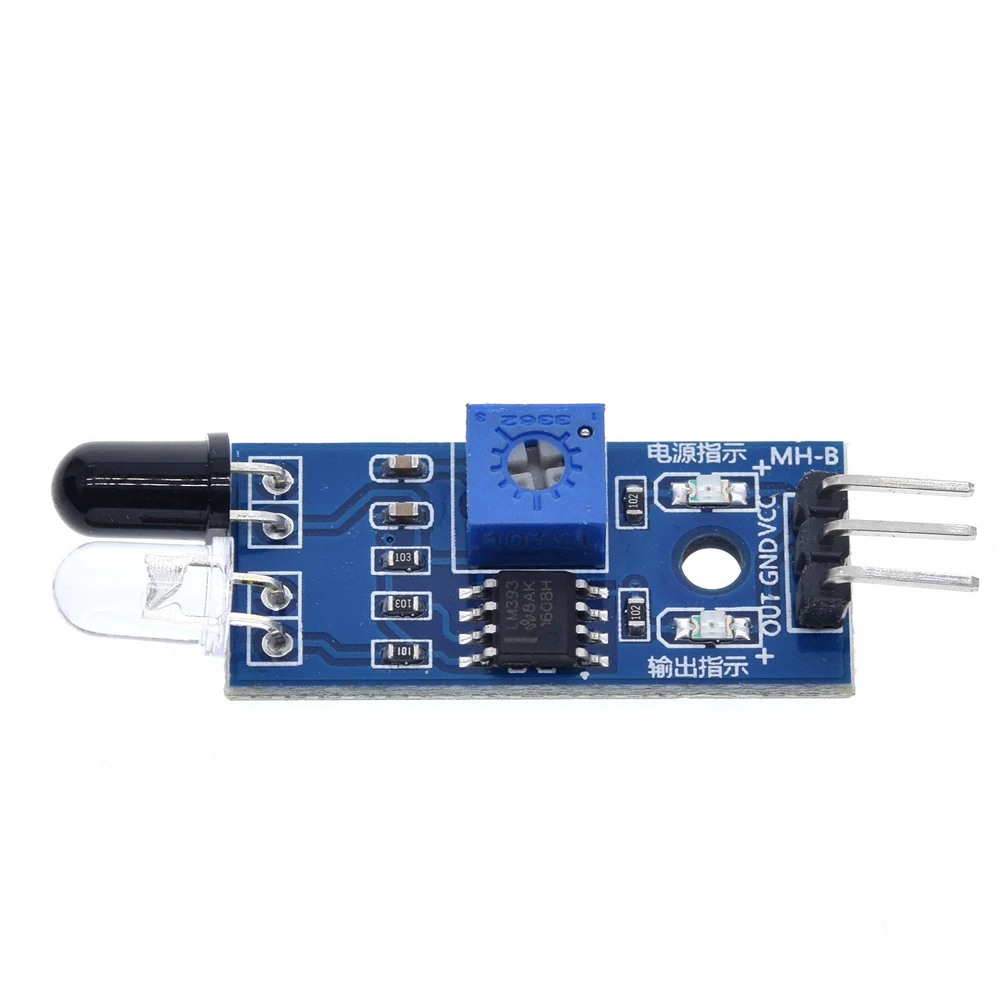

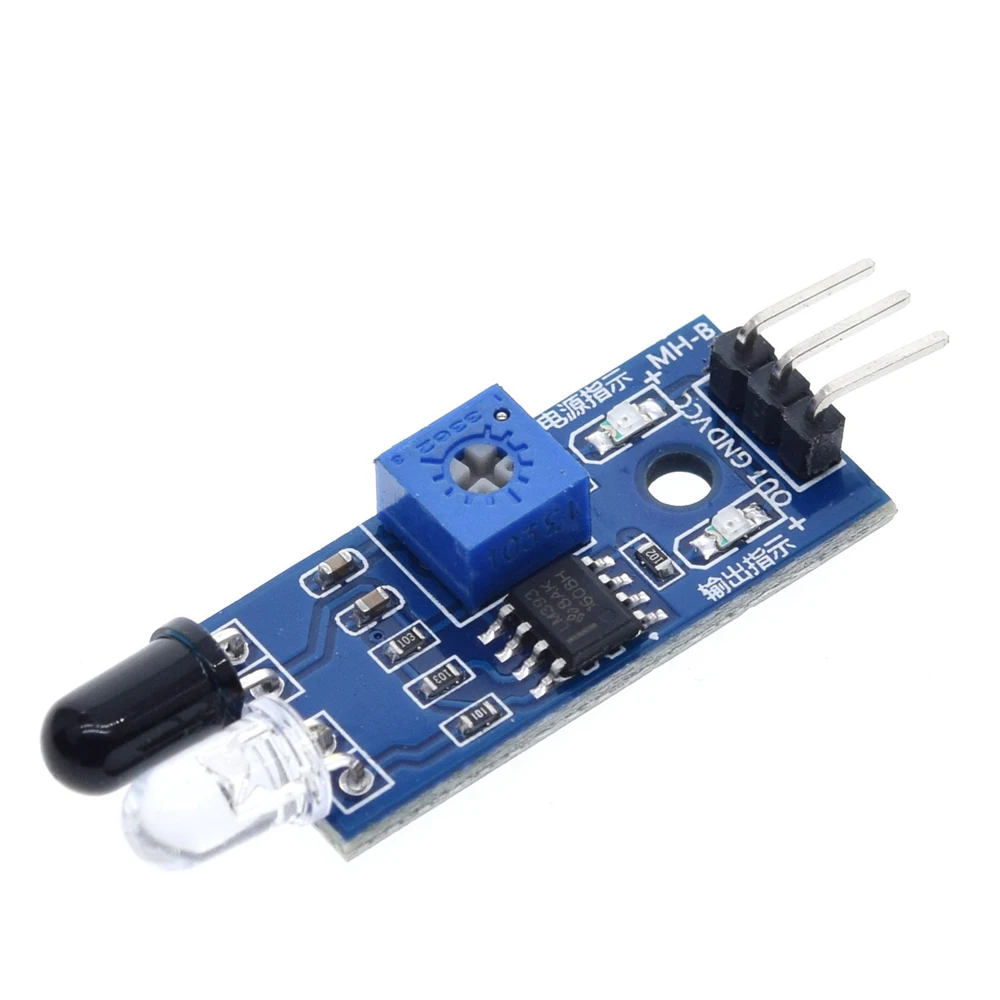

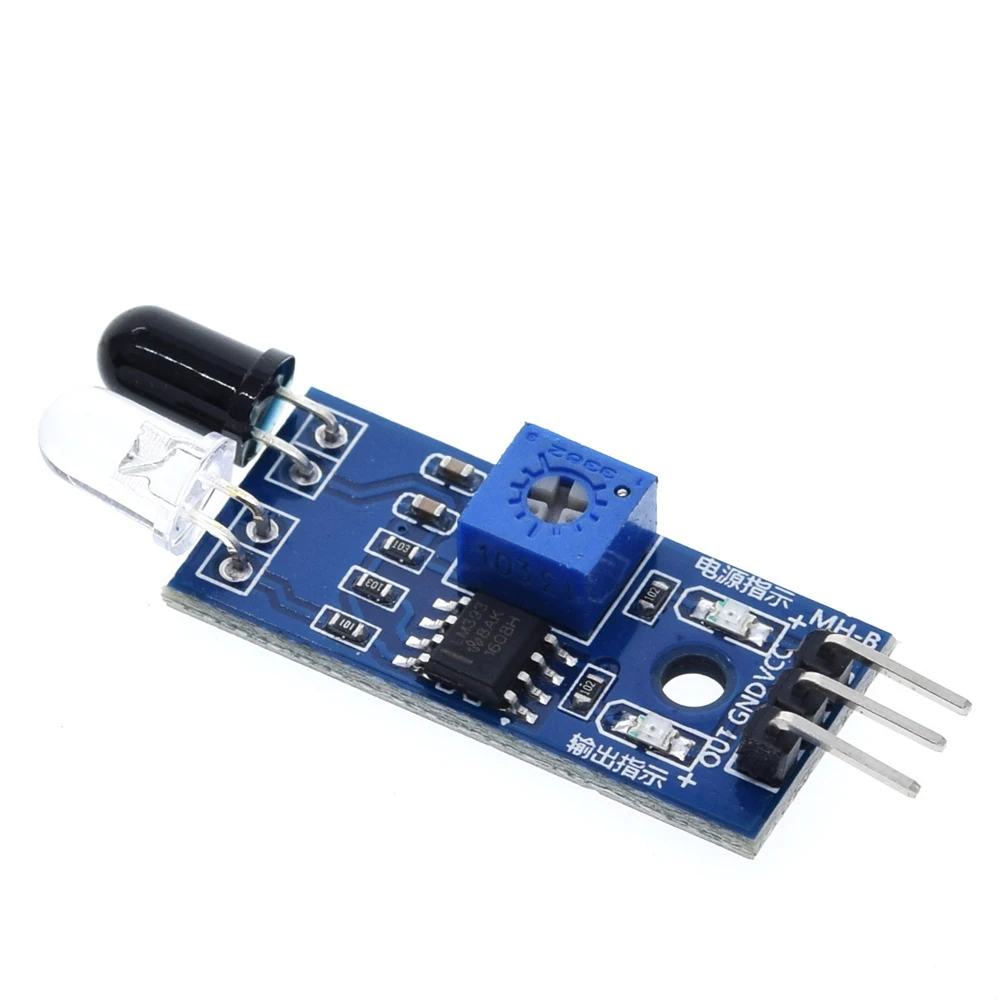

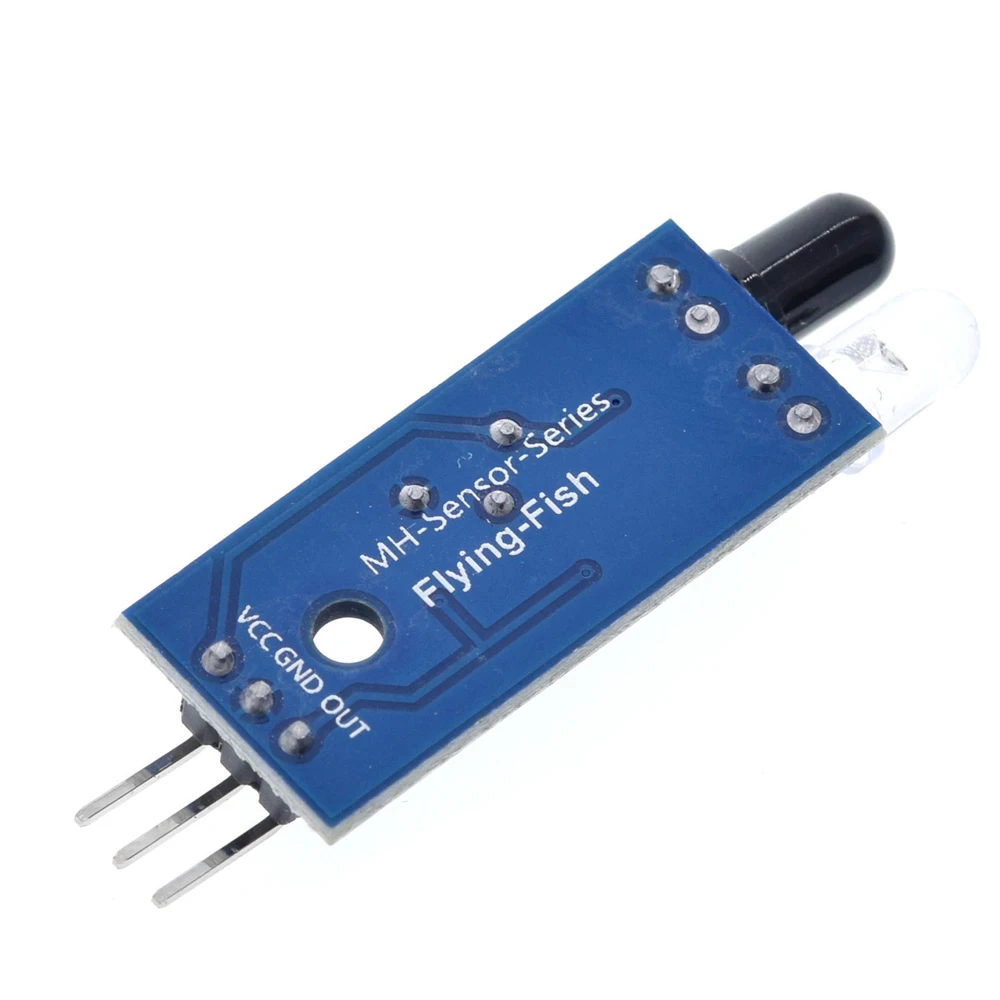

Умная электроника умный автомобиль робот светоотражающий фотоэлектрический 3pin ИК инфракрасный датчик избегания препятствий модуль для arduino Diy Kit

Параметры продукта:
Название продукта: инфракрасный модуль предотвращения препятствий (от 2 до 30 см регулируемый)

Размер продукта: 45,50 мм X45.50 мм X8.50 мм (Длина x Ширина x высота)
Пакет установлен, один модуль электростатический мешок упаковочные материалы: FR4 + электронные компоненты

Описание продукта:
Модуль датчика света адаптирован к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, трубки инфракрасного излучения определенной частоты, при обнаружении направления удовлетворения с препятствиями (отражающая поверхность), отраженная инфракрасная приемная трубка, после обработки компаратора, загорится зеленый индикатор, В то же время выходной интерфейс сигнала и выходной цифровой сигнал (низкий уровень 0 В) сигнал, может быть отрегулирован через расстояние обнаружения ручки потенциометра, эффективный диапазон расстояния 2 ~ 30 см, Рабочее напряжение от 3,3 В до 5 В. Диапазон обнаружения датчика может через потенциометр, чтобы настроить и иметь небольшие помехи, легко собрать, легко использовать и т. д., может быть широко использован в Роботе избегания препятствий, избегания препятствий автомобиля, Количество линий и отслеживание черно-белых линий и так много раз.

Эксплуатационные характеристики продукта:
1 .. Когда модуль сигнала без препятствий впереди, выход порта (5 В) уровень непрерывно.
Когда модуль обнаруживает препятствия впереди сигнала, печатная плата на зеленом свете горит, выход порт в то же время
Непрерывный выходной сигнал низкого уровня (0 В), модуль обнаружения от 2-30 см, обнаружение угла 35 °, обнаружение
Расстояние можно отрегулировать через потенциометр, по часовой стрелке отрегулировать потенциометр, расстояние обнаружения увеличивается; Потенциометр настройки против часовой стрелки, уменьшить расстояние обнаружения.

2. Активный инфракрасный датчик обнаружения отражения, поэтому отражательная способность и форма цели является ключом диапазона обнаружения.
Один черный Минимальный диапазон обнаружения, белый самый большой; Небольшая площадь расстояния объекта, большое расстояние.

3. Выходной порт модуля датчика может быть напрямую подключен к порту IO микроконтроллера, также может прямой привод

Реле 5 В, режим подключения: VCC - VCC;GND - GND OUT - IO

4, компаратор использует LM393, стабильность работы.

5, может использовать питание от 3,3 В до 5 В постоянного тока для блока питания. При включении загорается красный индикатор питания

Указания по применению:
1. VCC внешнее напряжение 3,3 В до 5 В (которое может быть напрямую подключено к микроконтроллеру 5 В или микроконтроллеру 3,3 В)
2. Внешний GND
3. Внешний небольшой цифровой выходной интерфейс (0 и 1)
