1. Введение Совета по развитию

1,1 обзор

Spin стать постоянным магнитом синхронный двигатель широко используется в электрических автомобилях, в основном мотор шпиндель привода двигателя или усилитель руля двигателя, новички могут через TC1782 Вращательный переменный двигатель векторного управления развитию, чтобы обеспечить инструкции для использования, процедуры разработки, аппаратная схема, Проверка вращения обучения в качестве синхронного алгоритма векторного управления двигателем с постоянным магнитом и дизайна системы для ускорения процесса развития.

1,2 плата управления ресурсы

Интерфейс роторного трансформатора двигателя (JP2)

1 COS-черный 2 COS + красный 3 SIN-синий 4 SIN + желтый 5 R2 белый 6 R1 зеленый

Интерфейс питания и двигателя (JP3)

1 GND 2 W 3 V 4 U 5 + 24V(16 ~ 32V)

Порт управления внешним сигналом (JP1)

Отверженный чип декодирования AD2S1205 (аппаратная плата разработки поддерживает Параллельное или SPI чтение)

Драйвер MOS чип IR2101

6-way мощность MOS IRF3205STRLPBF или близко к спецификации

Анти-соединение анти-mos IXTA140P05T или близко к спецификации

Источник питания привода чип lm2576hv-12

Напряжение сравнение чип LM2901DR

Индикатор питания: LED1, LED2

Индикатор защиты оборудования: LED3

Интерфейс датчика температуры NTC10K (JP4)

1,4 ресурсы программного обеспечения

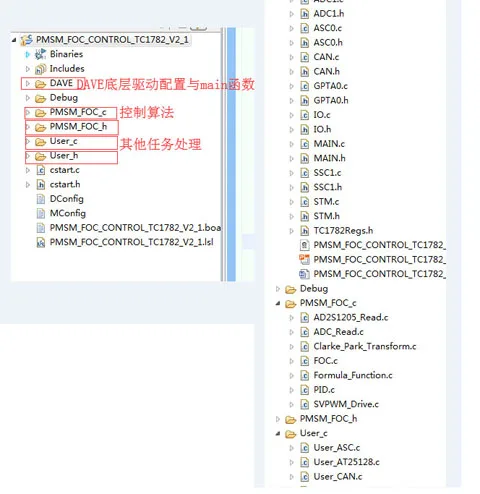

Весь базовый код-открытый источник, инженерная поддержка прямой конфигурации DAVE, поддержка онлайн-моделирования, алгоритм FOC-это все

Работа двигателя, то значит, вы согласны с нашей политикой использования куки и технологии

Режим скорости: ток Скорости Двойной замкнутый цикл поддерживает положительное и отрицательное вращение верхнего компьютера

Режим напряжения: только Регулировка напряжения для поддержки положительного и отрицательного вращения верхнего компьютера

Режим тока: только Отрегулируйте ток для поддержки положительного и отрицательного вращения верхнего компьютера (двигатель не загружен, высокий ток не ограничивает скорость, и двигатель легко теряет контроль)

Режим крутящего момента: только Отрегулируйте крутящий момент для поддержки верхнего компьютера (двигатель не загружен, большой крутящий момент не ограничивает скорость, и двигатель легко теряет контроль)

Режим потенциометра: он не обнаруживает сигнал вращения, и он может делать Чрезмерный шум при запуске, и поддерживает положительное и отрицательное вращение верхнего компьютера

Все программы программного обеспечения, включая TC1782 V2

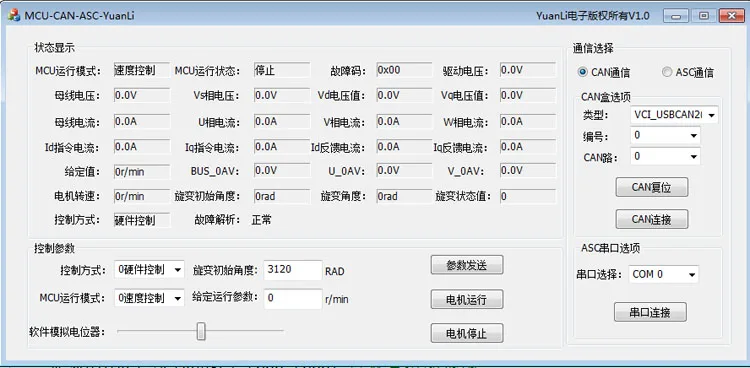

Верхняя компьютерная отладка исходный код с открытым исходным кодом (среда разработки VS2010 C + +, поддержка связи или последовательной связи, можно использовать ZLG совместимый ящик, Серийный порт непосредственно с помощью встроенного USB последовательного порта)

2. TC1782 Поворотный двигатель управления развития доска Доставка список

2,1 доставка аппаратные средства прайс-лист

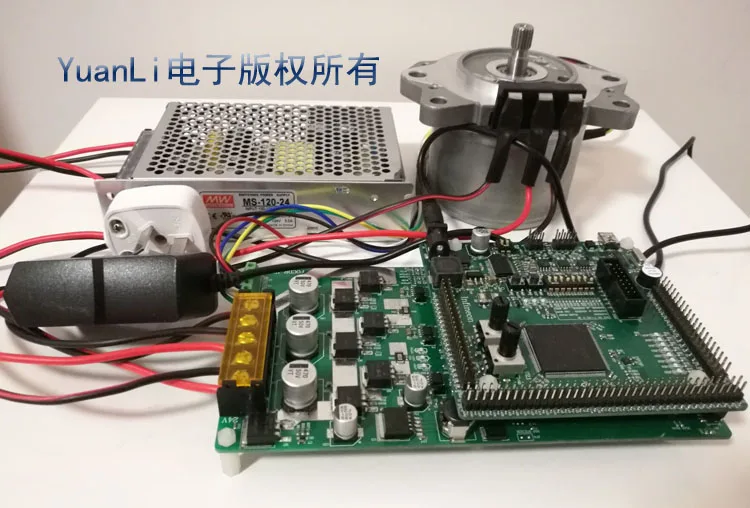

TC1782 спиннинговая плата управления двигателем (плата управления плюс плата привода питания)

Приложение 1: адаптер питания 12 в 1 А (блок питания от платы управления)

Приложение 2:24v 5A импульсный источник питания (блок питания с платой питания, в том числе штепсельная вилка быка и других жгута проводов)

Приложение 3: один высокого качества и толстые магнитное кольцо с 1,5 м mini-usb кабель и 10 высокого качества цветные кабели

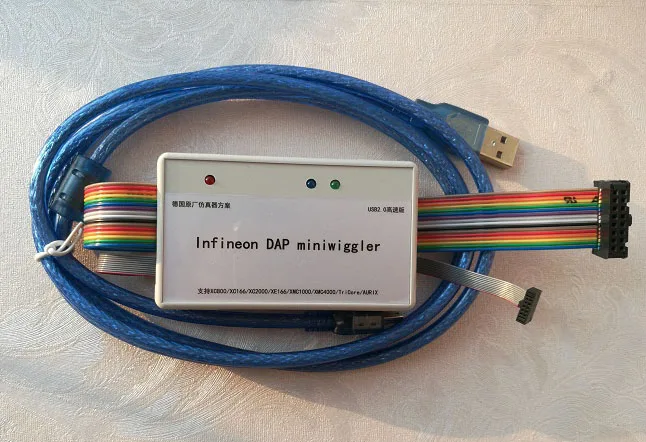

Приложение 4: DAP Miniwiggler simulator, который поддерживает онлайн-отладку и загрузку программ

Приложение 5: один бесщеточный двигатель с поворотным интерфейсом (этот двигатель не является новым и используется только для тестирования, как правило, указывает на царапины и громкий звук, но это не влияет на работу двигателя. Если это неприемлемо, вы можете выбрать, чтобы не покупать его, и общая цена составляет 100 юаней меньше)

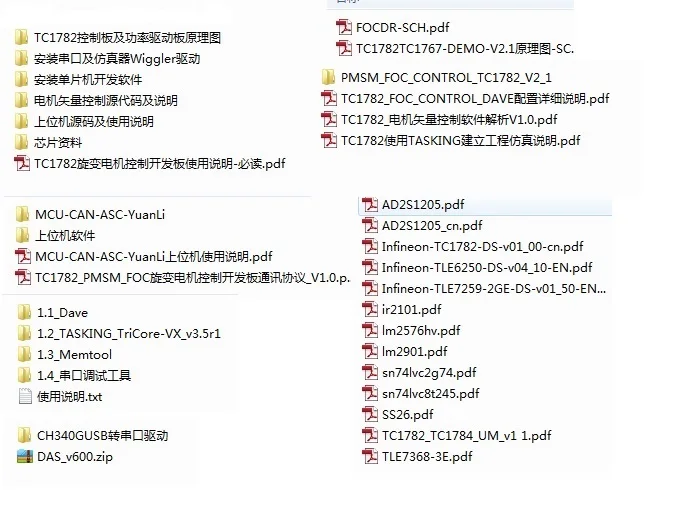

2,2 данные программного обеспечения (отправка на электронную почту после подтверждения получения)

Принести о Infineon DAvE V2.2 r2

Принести о Infineon Memtool - DT - v04_73 - EN

Tasking_tricore-vx_v3.5r1 (демо)

Схема схемы (формат PDF)

Правила и спецификации векторного управления двигателем

Мотор Векторный контроль исходный код ультра-подробная схема конфигурации DAVE

Управление двигателем и отладка исходного кода хоста, Поддержка CAN и последовательной связи (среда разработки VS2010, среда разработки хоста должна быть загружена)

Руководство микросхемы IC, используемой в поворотной плате управления двигателем

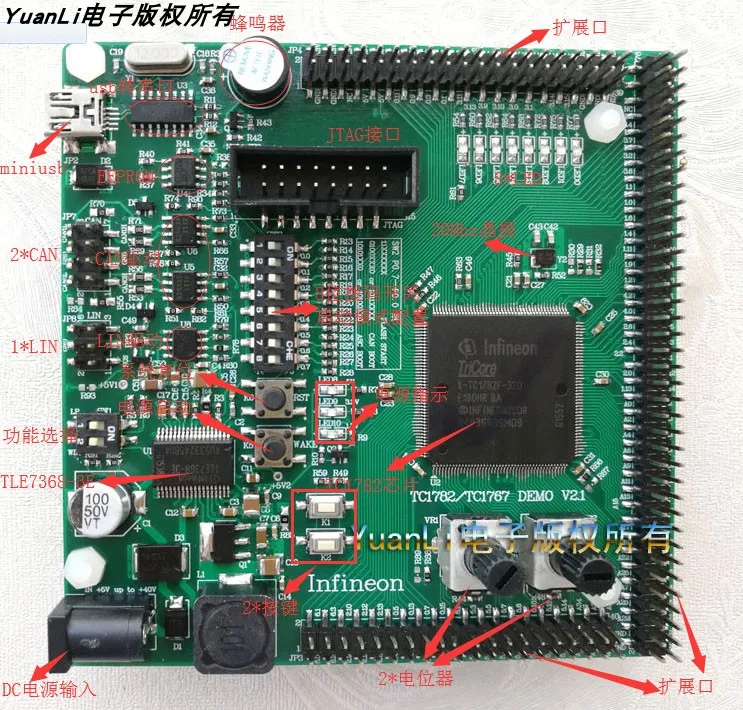

TC1782 двигатель для вращения управления макетной платой

MCU модель ak - TC1782F-320F180HL.Основные периферийные устройства TC1782 могут быть проверены богатыми на чипах ресурсами и периферийными схемами на печатной плате.Через два 2*20P удлинительных интерфейса JP3 ~ JP4 и один 2*38P Удлинительный интерфейс JP5 и dupont line, пользователи могут самостоятельно проектировать периферийные схемы для проверки других функций, предоставленных 178tc2. Кроме того, разъем JP9 на задней части платы разработчика предназначен для интерфейса управления поворотным двигателем.

TC1782 панель управления имеет следующие ресурсы:

TC1782 работает на полной скорости 180 МГц

Программа памяти:

2,5 Мбайт FLASH(PFLASH)

40 Кбайт временной RAM (SP RAM)

16 kbyte boot ROM (B ROM)

Хранение данных

128Kbyte local data RAM(LD RAM)

Флэш-память данных 128 кБайт (DFLASH)

2 × CAN Интерфейс связи, с драйвером TLE6250GV33 или TJA1051T/3

1 × Lin интерфейс связи, с tle7259-2ge драйвера

1 × RS232 интерфейс связи (бортовой USB Последовательный порт TTL уровень, может использоваться для загрузки программ и мониторинга данных последовательного порта)

E2PROM память AT25128 с 1 × SPI интерфейсом

2 × потенциометр, используемый для проверки модуля ADC на чипе

2 × ключ для проверки функции цифрового ввода

8 × светодиодный индикатор светильник, может работать с лошадью

1 * зуммер

2 ×(2*20P) контактный Внешний порт расширения, 1 ×(2*38P) контактный Внешний порт расширения (все IO \ AD)

1 ×(2*20P) контактный внешний специальный расширительный порт (интерфейс управления поворотным двигателем)

JTAG интерфейс отладки

1 × 5V индикатор питания, 1 × 3,3 v индикатор питания, 1 × 1,3 v индикатор питания

Умный чип питания tle7368-3e (с аппаратным наблюдением и низким энергопотреблением)

8-битный переключатель набора (TC1782 режим запуска конфигурация)

Входаня мощность 5,5 ~ 40V

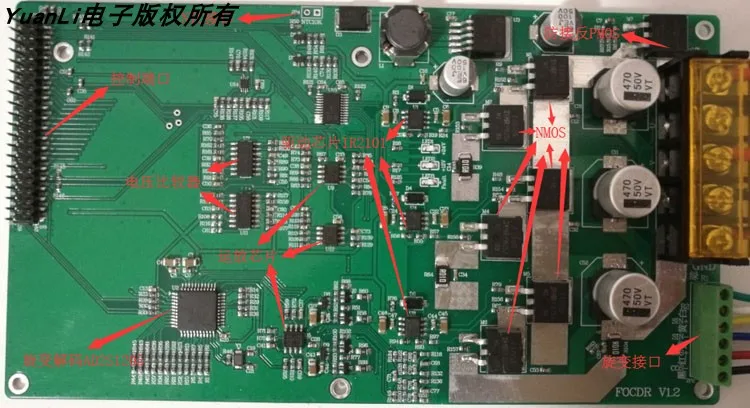

1,3 ресурсы платы электропривода
