Особенности:
Примечание! Доставка вместе с аксессуарами, вам необходимо иметь собственные сборки; Модуль для понижающего модуля постоянного/постоянного тока, не может напрямую вставлять трансформатор, понижающий Питание переменного тока; Для зарядки аккумулятора, убедитесь, что модуль выдает сначала питание, а затем подключите аккумулятор, аккумулятор полный, сначала Вытяните батарею, Последний модуль выключен, для предотвращения обратного потока напряжения батареи (предпочтительно на выходе модуль подключается к диоду большого тока, который может предотвратить обратное напряжение).
1. Основные характеристики продукта
1,1. Внешний корпус из плексигласа, красивый дизайн и щедрость, хорошая сенсорная текстура, нажмите кнопку, чтобы установить выходное напряжение, устраняя необходимость использования ножа;
1,2. Кнопка может контролировать выход, чтобы выключить и включить, и может установить, что питание продукта по умолчанию включено или выключено;
1,3. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток, выходную мощность;
1,4. Защита от обратной полярности, обратное подключение не будет гореть;
1,5. Высокая эффективность более 93%, большой ток, незначительное тепловое излучение, выходное напряжение 1,2-32 в пост произвольным регулированием, постоянный ток стоимостью около 0-4.5A регулировки, подходят для офиса, мощный светодиодный привод с постоянным током, зарядка литиевой батареи и так далее!
2. Параметры продукта
Вход напряжение: 6,5-36V (Вход напряжения меньше номинального напряжения 6,5 V, ток, не является точным, меньше, чем 5,5 V, ЖК-дисплей дисплей не является нормальной)
Выход напряжение: 1,2-32 в пост, заводским настройкам по умолчанию, Выход 5V.
Выход ток: может работать стабильно на 3.5A в течение длительного времени, а также может достигать примерно 4.5A при активном рассеивания тепла (регулируемый предельный ток составляет около 4,2-4.5A)
Выходная мощность: естественный теплоотвод 50 Вт (менее 3,5a), улучшенная теплоотвод 75 Вт
Напряжение дисплей: разрешение 0,05 V, Диапазон 1,2-32 в пост, точность составляет около ± 0,1 V (точность требовательных обращайтесь бережно и осторожно!)
Дисплей тока: разрешение 0,005a, диапазон 0-4,5a, точность ± 0,05a (точность для тех, кто требует строгой точности!)
Эффективность преобразования: около 94%
Рабочий ток: около 30 мА
Защита от обратного ввода: Да
Защита от обратного потока на выходе: нет (если аккумулятор заряжается, сначала Включите модуль, а затем подключите аккумулятор, и убедитесь, что напряжение батареи ниже, чем выходное напряжение; если состояние не требуется, подключите анти-Резервное копирование диод к положительной выходной строке)
Защита от короткого замыкания: Да

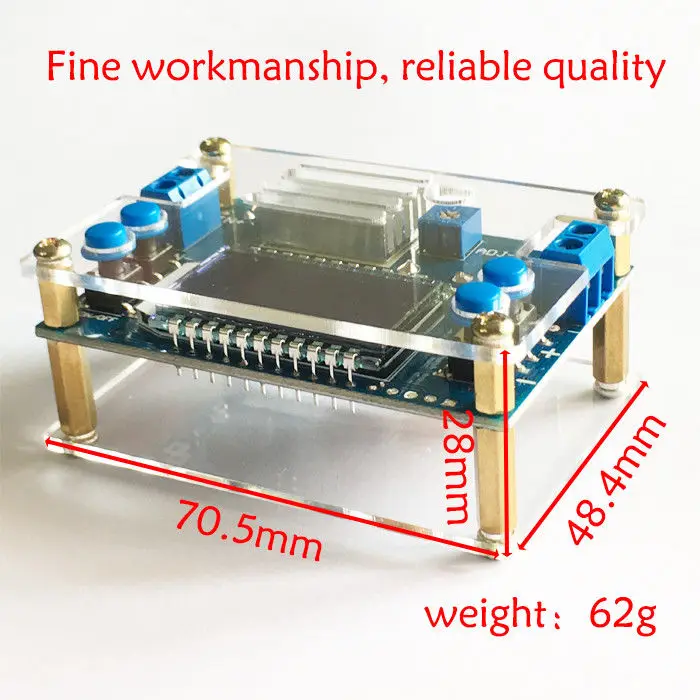

Размер: длина * ширина * высота 70,5*48,4*28 мм
Вес: 62 г
3. Описание функций
3,1. В левой части модуля есть две кнопки: вход/выход, ВКЛ/ВЫКЛ: кнопка «Вкл/Выкл», чтобы переключить дисплей входного напряжения и выходного напряжения, нажмите и удерживайте, чтобы переключить дисплей выходных данных и выходная мощность; Кнопка вкл./выкл., чтобы включить или выключить выход, Нажмите и удерживайте, чтобы установить следующий раз, когда режим выхода по умолчанию включен или выключен.
В правой части модуля есть две кнопки: «+» и «-». Пресс "+" кнопку, чтобы увеличить выходное напряжение от 0,05 V. Нажмите и удерживайте его, чтобы постоянно увеличивать. Пресс и удерживайте ее снова для непрерывного медленный шаг больше, чем 0,1 V и 1V. '-', выходное напряжение уменьшается на 0,05 V, длинные Пресс может продолжать работать, чтобы уменьшить, а потом долго Пресс для того, чтобы уменьшить на каждом этапе изготовления обуви 0,1 V и 1V.
3,2. ADJ-I представляет собой Регулировка тока потенциометр, вращение по часовой стрелке, может увеличить набор в настоящее время, когда ток нагрузки достигает заданной ток, введите Постоянное Текущее состояние, CC постоянный ток индикатор (красный) загорается. На индикаторе находится индикатор состояния выхода. Включается, когда выход имеет напряжение, в противном случае выключен. Индикатор CHAR-это индикатор зарядки. Когда заряжается, он включен. Полный индикатор будет заполнена. Если установленное значение постоянного тока-2 А, зарядка, когда ток достигает 0,2 а или меньше, включите лампу, полный Фонарь включен, и CHAR лампа выключена.
4. Как использовать
4,1. Используйте как обычный модуль buck с защитой от перегрузки по току
(1) Нажмите кнопку, чтобы установить выходное напряжение на требуемое напряжение.
(2) Поверните ADJ-I Регулировка тока потенциометр против часовой стрелки, во-первых, затем измерить линейкой выходной ток короткого замыкания с мультиметр 10A постоянная сила тока (непосредственно подключить два Тестовые провода к выходному), И регулировать ADJ-I постоянного тока потенциометра по часовой стрелке, чтобы сделать выходной ток достигает токовой защиты соотношение цена/качество, которое вы хотите установить. (Например, текущее значение, отображаемое мультиметром, составляет 2 А, тогда, когда вы используете модуль, максимальный ток может достигать 2 А. Когда ток достигает 2 А, красный индикатор постоянного тока включен, в противном случае индикатор выключен)
4,2. Используйте в качестве зарядного устройства
Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между аккумулятором и зарядным устройством, когда аккумулятор выключен, ток зарядки слишком большой, а аккумулятор поврежден. Поэтому, когда вы начинаете зарядку аккумулятора с постоянным током, и когда он заряжается до определенного градуса, он автоматически переключается на постоянную зарядку напряжения.
(1) Убедитесь, что вам нужна плавающего заряда напряжение и ток заряда перезаряжаемый аккумулятор; (в том случае, если литиевая батарея параметр 3,7 V/2200 мА · ч, затем поплавок напряжение 4,2 V, максимальный ток заряда-1С, т. Е. 2200 мА)
(2) на холостом ходу, оборот в минуту (условия, нажмите кнопку, чтобы настроить выходное напряжение, чтобы добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)
(3) Включите ADJ-I Регулировка тока потенциометр против часовой стрелки, во-первых, затем измерить линейкой выходной ток короткого замыкания с мультиметр с 10A постоянная сила тока (непосредственно подключить два Тестовые провода к выходной терминал) И регулировать ADJ-I постоянного тока потенциометра по часовой стрелке. Сделайте выходной ток до предварительно определенного значения зарядного тока;
(4) подключите аккумулятор и зарядите его.
(Когда установка шагов 1, 2 и 3: выходной терминал пустой, и аккумулятор не подключен)
4,3. Используется как светодиодный модуль высокой мощности с постоянным током
(1) Убедитесь, что вам нужен светодиодный привод, рабочий ток и максимальное рабочее напряжение;
(2) при отсутствии нагрузки нажмите кнопку, чтобы установить выходное напряжение на максимальное светодиодный рабочее напряжение;
(3) Включите ADJ-I Регулировка тока потенциометр против часовой стрелки, во-первых, затем измерить линейкой выходной ток короткого замыкания с мультиметр с 10A постоянная сила тока (непосредственно подключить два Тестовые провода к выходной терминал) И регулировать ADJ-I постоянного тока потенциометра по часовой стрелке. Сделать выходной ток достигающим предварительно определенного светодиодный рабочий ток;
(4) Подключите светодиодный, тестовый аппарат.
(При настройке шагов 1, 2 и 3: светодиодный светильник без нагрузки на выходе.)
5. Обратите внимание
5,1. Вход модуля «In-» не должен быть укорочен до выхода «Out-», в противном случае функция постоянного тока будет отключена.
5,2. Пожалуйста, убедитесь, что питание питания больше, чем мощность, требуемая выходной нагрузкой. Когда модуль горячий, уменьшайте использование энергии!
5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Любые повреждения, вызванные неправильным использованием, не будут компенсированы.
Посылка содержание
100% Фирменная Новинка
1 XDC DC понижающий преобразователь CC CV Мощность модуль 1,2-32 в пост 5A регулируется Мощность поставить Вольтметр Амперметр
