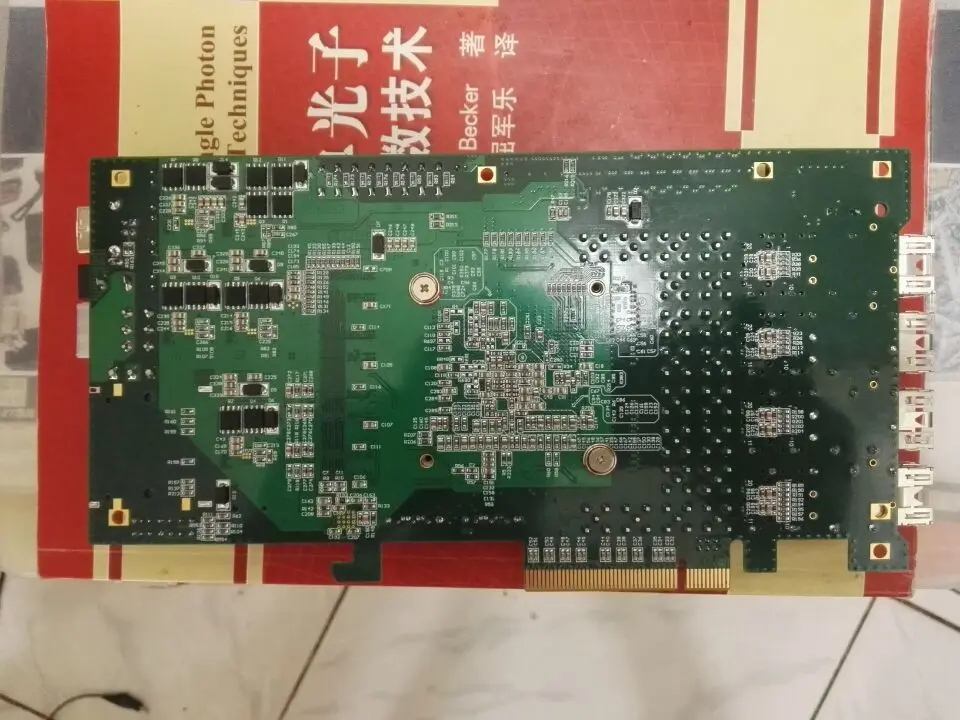

Макетная плата для KINTEX Ultrascale DE8040 PCIE DDR 40000 Mbp обучающая плата|Аксессуары

Макетная плата для KINTEX Ultrascale DE8040 PCIE DDR 40000 Mbp обучающая плата|Аксессуары

Бренд: xilinx

После K7 Совет по развитию KU долгое время приходил из-за восторженных приглашений друзей и моих увлечений и импульсивности.Каждый маленький партнер спрашивает каждый день, наконец-то выходит.

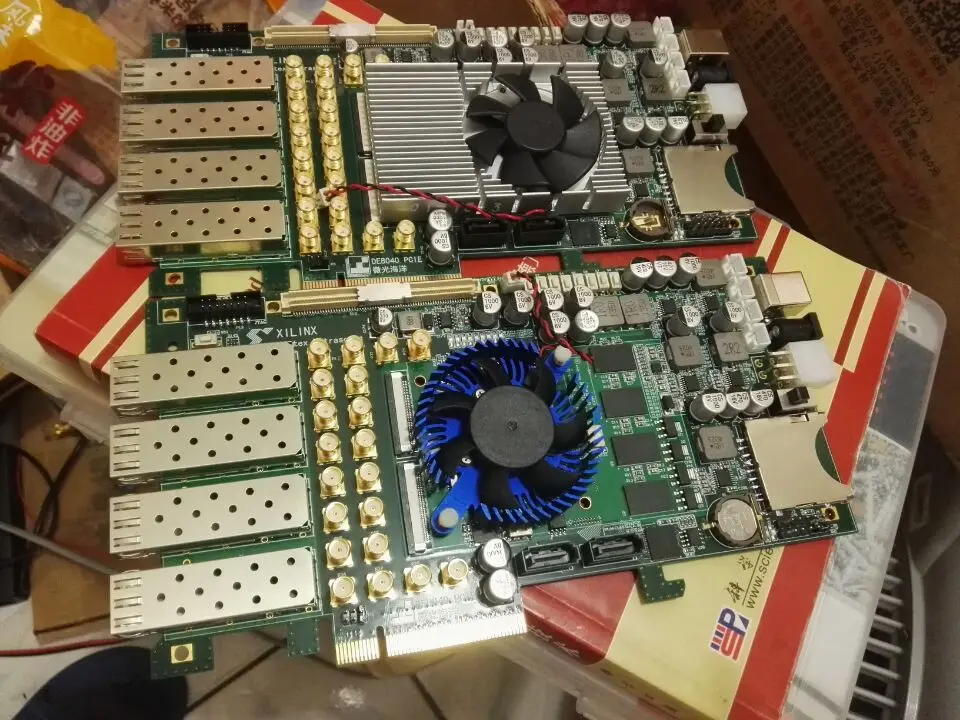

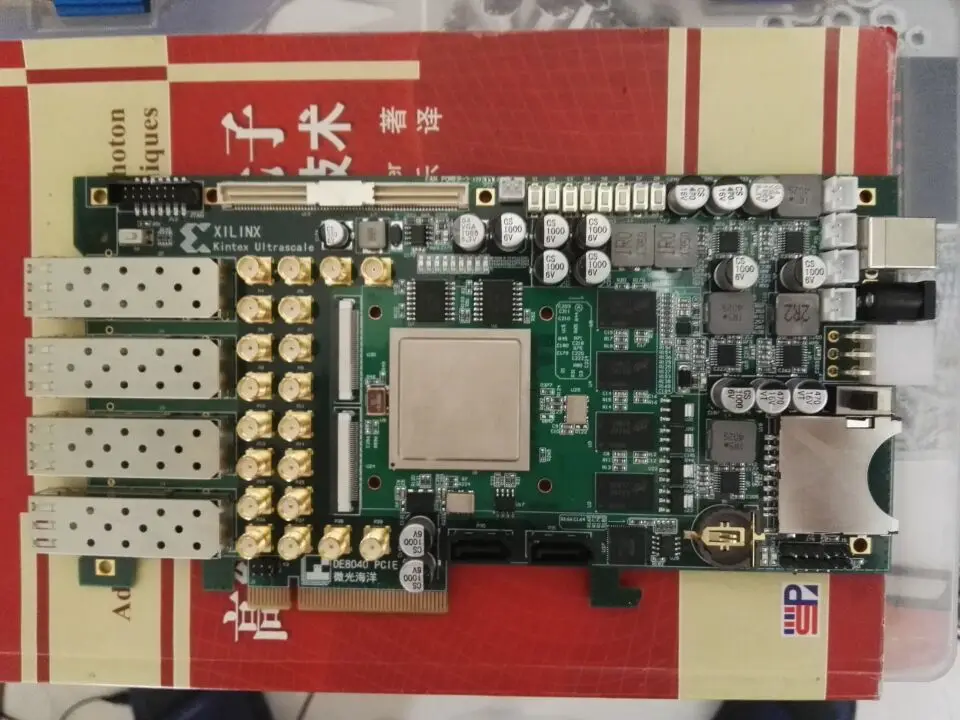

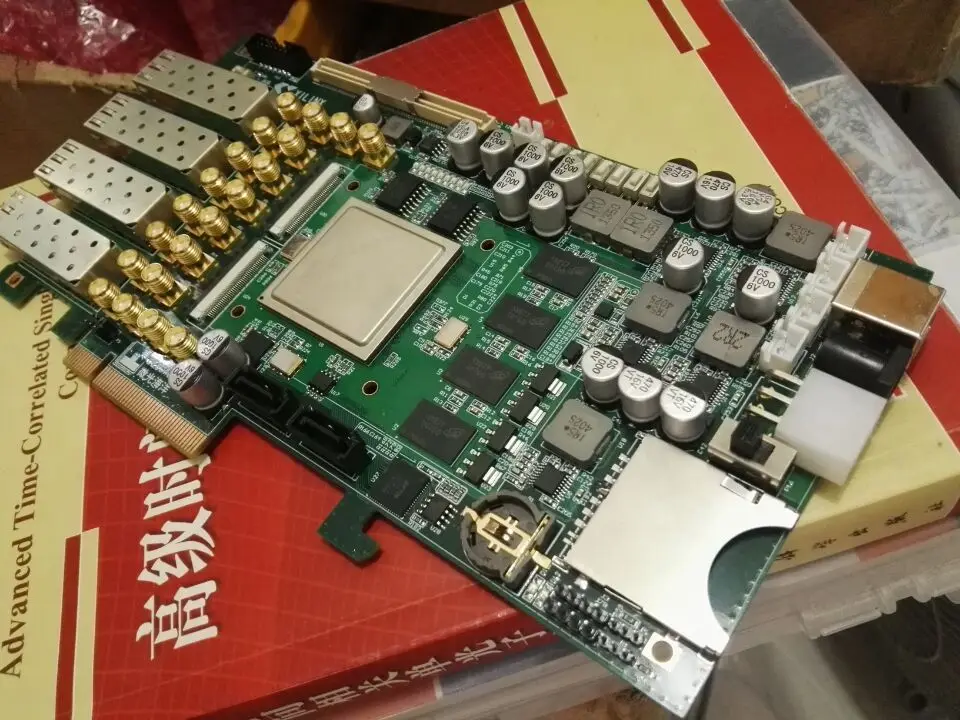

Основные характеристики аппаратной платы

Xcku040-2ffva1156i (в соответствии с официальным KCU105)

PCIE 3,0*8 (K7 поддерживает только 2,0)

DDR4 2 Гб 64bit 2400 (4 Гб плюс 800 стоимость)

Оптический порт SFP + * 4

SMA приводит к четырем парам трансиверов и часам

Резерв 35А для основного тока (Играйте с уверенностью)

Проводка FPC приводит к двум парам трансиверов, два SATA приводит к двум парам трансиверов, и все трансиверные ресурсы выводятся.

Плата типа «плата-плата» определяет почти 50 дифференциальных изометрических + строго импедансных управляемых IO для двух банков.Поддерживает встроенное Переключение напряжения IO с внешним определением напряжения IO.

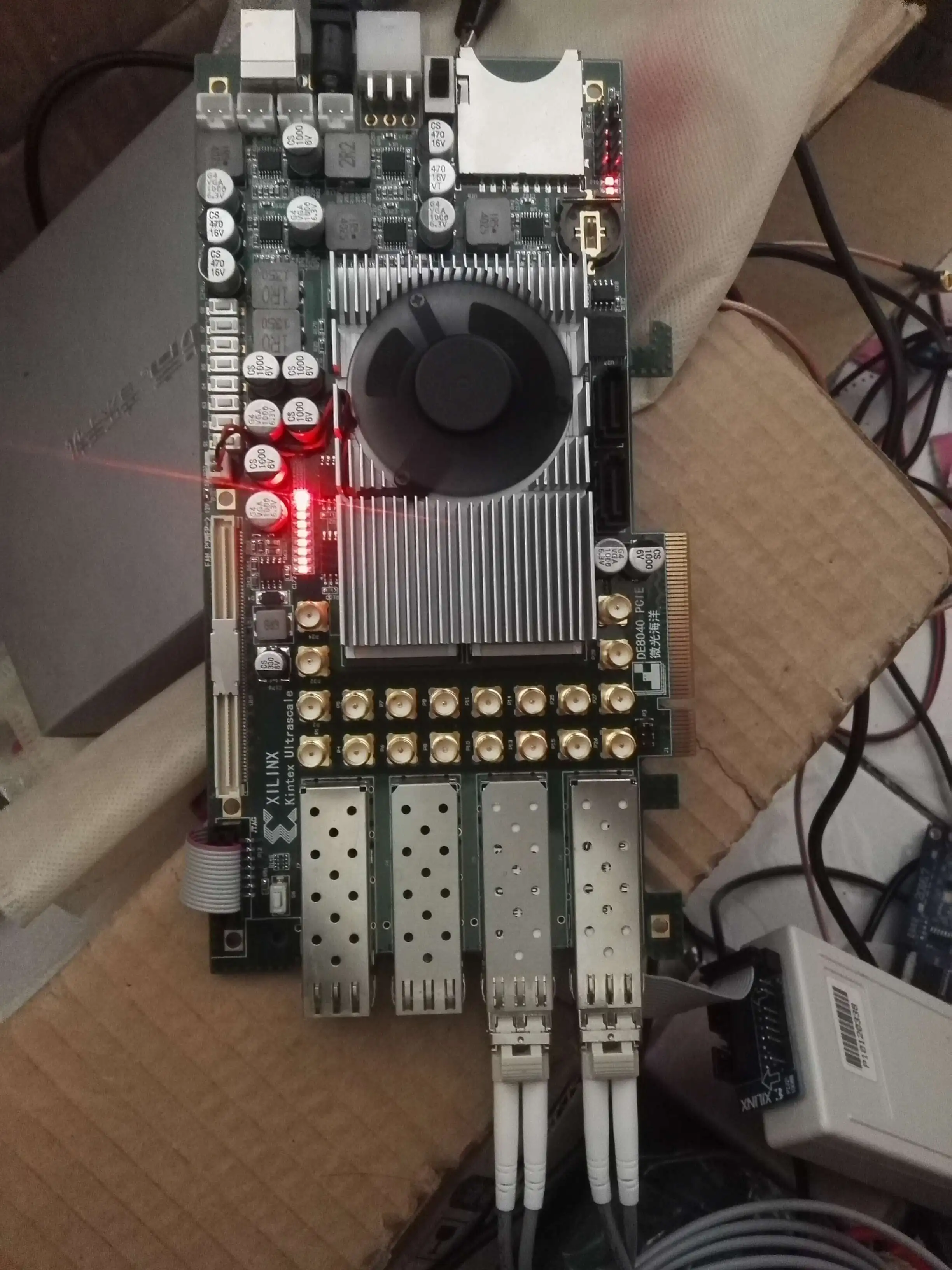

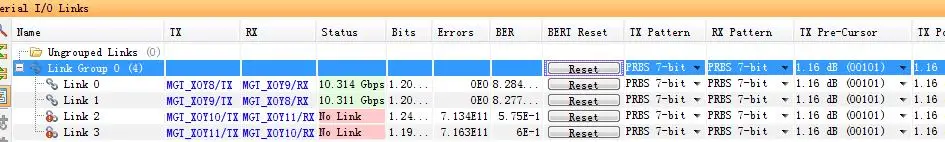

Ибер тестирования оптоволокна:

Солдаты и лошади не перемещаются, в первую очередь достаточно мощности и стабильного источника питания, является предпосылкой всех ресурсов

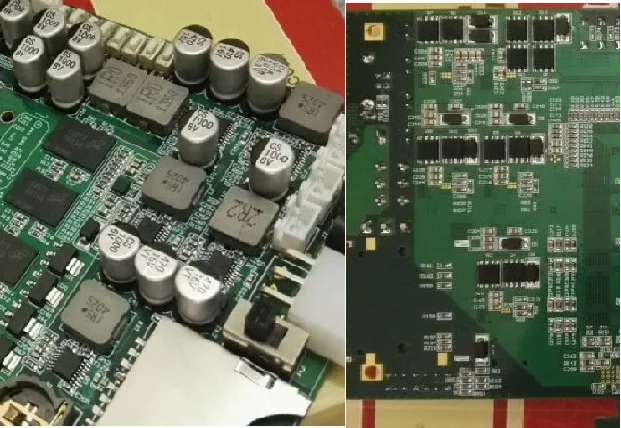

Контроллер TI + Внешняя двойная трубка (четыре ядра) n-mosfet трубка + интегрированная схема индуктивности для основного источника питания.Высокий ток, низкая температура, низкая пульсация, пусть ядро FPGA даст полную игру.

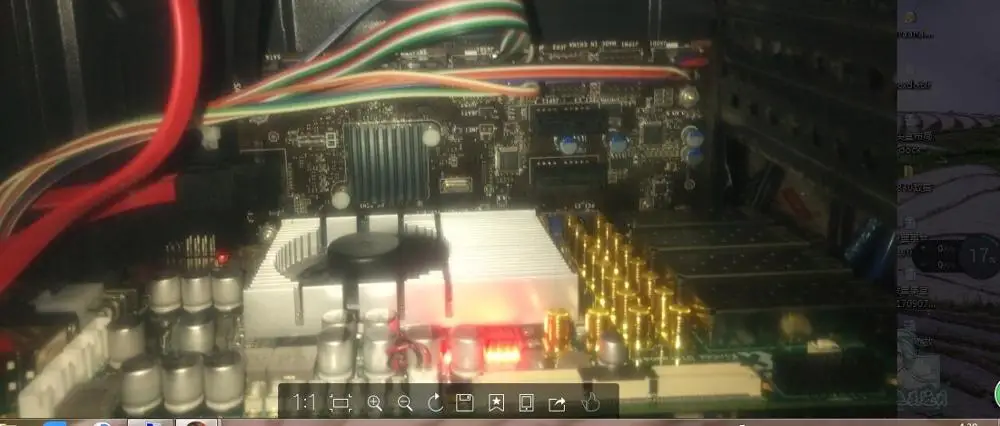

PCie слот работает в

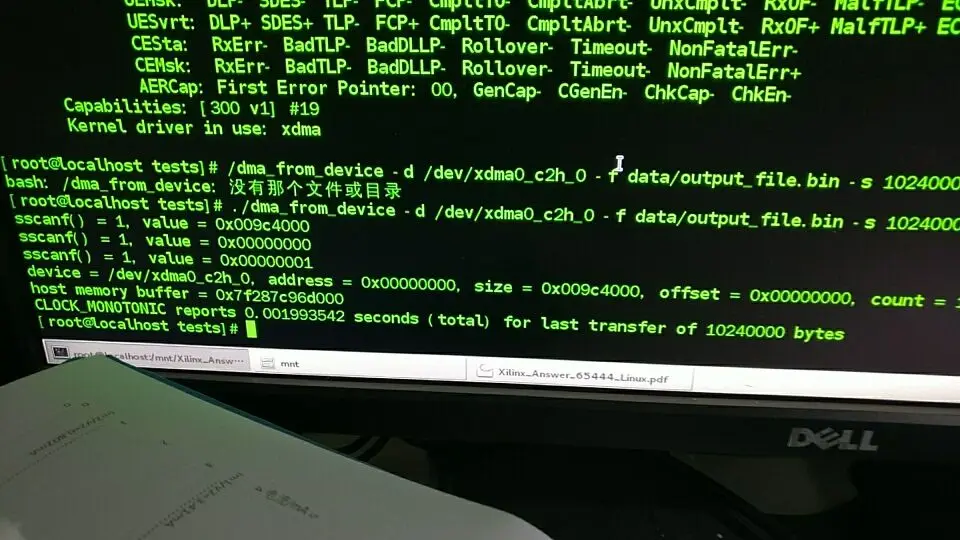

Результаты скорости

Материалы включают в себя:

DDR4 2400 тестовый проект

PCIE DMA тест скорости

PCIE test engineering (FPGA end engineering, driver, host computer C, и host computer C # программа тестирования передачи данных)

Полное вторичное развитие базовой инженерии, обеспечивает хороший процесс разработки приложений, пример интерфейса DLL драйвера вызова.Он имеет высокую справочную ценность для разработки реальных практичных продуктов, таких как карта сбора данных.

(Мы можем предоставить схему тестирования и разработки на основе xilinx IP, наивысшая Поддержка 3,0*8, но нет исходного бокового диска Windows (исходный код Linux, в конце концов, дух Linux является открытым исходным кодом, оценка xilinx извините, не открытый исходный код), Если это препятствие для развития или обучения, мы также обеспечиваем хорошую трансплантацию на основе RIFFA library PCIE full open source project, включая FPGA, drive (Windows и Linux), приложение.RIFFA в настоящее время поддерживает 3,0*4, если быть точным, серия K7, и мы Портировали весь проект KU через углубленные исследования и переход.3,0*8 в наших исследованиях команда RIFFA заявила на веб-сайте, что скоро будет выпущена, но мы не знаем, когда это будет.

Проект тестирования оптических полос

Все материалы K7, такие как ft2232HQ USB коммуникационные процедуры, флэш-письмо и другие базовые знания не повторяются в KU, в конце концов, эти базовые знания не осваиваются, мы не рекомендуем покупать такие дорогие развивающие доски для обучения.

НАЧАЛЬНАЯ СТАДИЯ, купить Отдел развития в три или пятьсот это хороший эффект обучения, дорогой, но из-за сложности и страсти, чтобы узнать.С большим количеством обучения симуляции (modelsim и т. Д.), вы можете овладевать множеством основных знаний и навыков с помощью дешевой и разумной платы развития.

Наш обучающий Совет, в основном применяется к продуктам быстро, в провинции наиболее аппаратный цикл разработки (при необходимости, вам просто нужно разработать дочернюю карту, мы строго контролируем сопротивление, левая глобальная изометрическая разность go line более 50 разностей, И поддержка встроенного напряжения IO и внешнего пользовательского напряжения IO, а также различных форм высокоскоростных трансиверов).Или в качестве высококачественных продуктов ранней проверки кода и рекомендации по разработке аппаратных принципов.Если вам нужны ресурсы для проектирования печатных плат, такие как посылка, форма платы + редактируемая схематическая схема PCIE socket framework power solution, я могу предоставить их, чтобы помочь вам удобно разрабатывать ваши новые продукты.

Полный набор редактируемых схем, или PCB, не предоставляется, в конце концов, это документ, который содержит много времени и усилий и имеет некоторую коммерческую ценность, что очень понятно.Или, если предлагается, по той же цене, что и зарплата инженера за хорошее выполнение работы. Уважение к знаниям и понимание других людей также является самоуважением и самооценкой.

После, конечно, также может быть использован в качестве основных навыков, есть некоторые деньги в руки можно взять на продвинутое исследование друзей, наша группа послепродажной поддержки инженеров сосредоточила большое количество высококлассных приложений, обработки изображений, машинного мышления, аппаратного ускорения и так далее, Многие инженеры в процессе консультации со мной по поводу платы используют детали, так как я накопил много знаний и опыта, я часто терпеливо и добротно относилась к образованию, улучшенный процесс работы доски, также получите Группу друзей для консультации и исправления ошибок.Приглашаем Вас присоединиться к нашей группе инженеров, чтобы узнать друг у друга, обменяться тем, что у нас есть, и достичь прогресса вместе.
