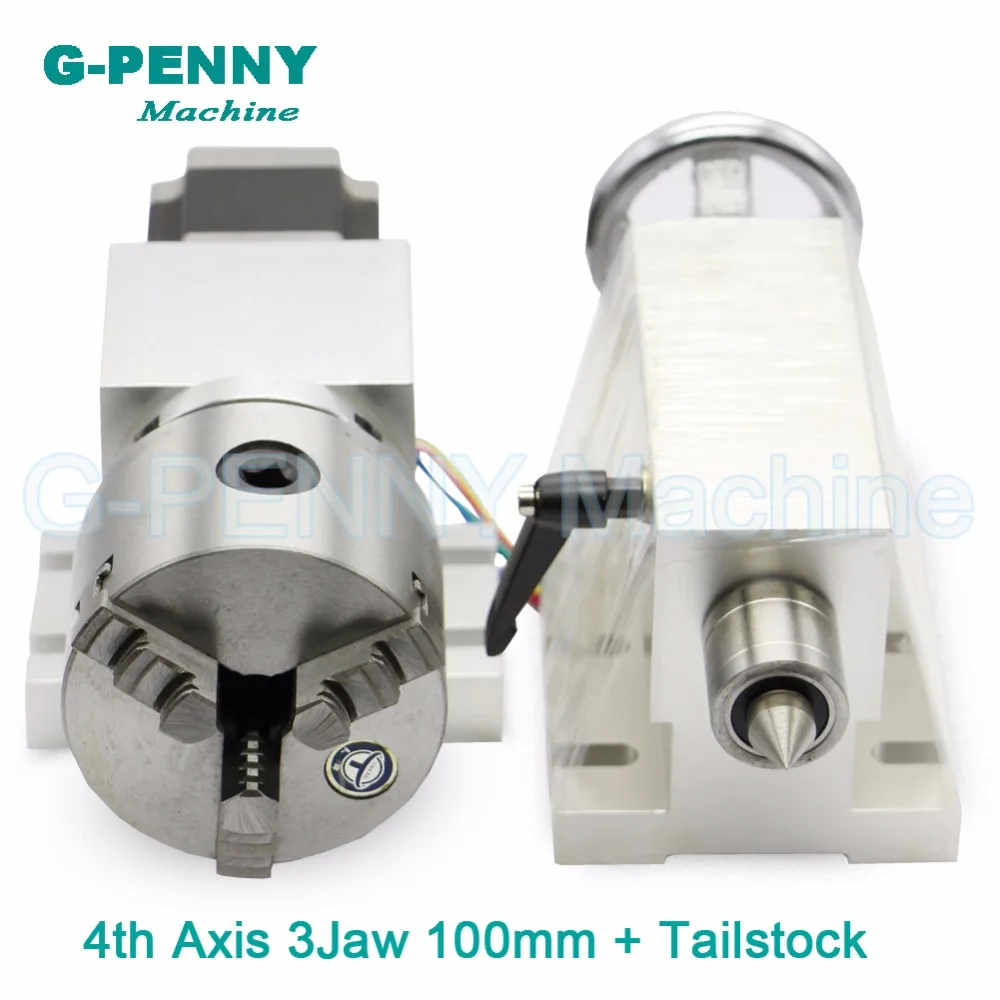

3 кулачковый 100 мм 4-й осевой комплект Nema23 Плавная гармоническая коробка передач +

1 шт. --4-я ось3 кулачковый патрон 100 мм (диаметр вала 30 мм внутри коробки передач)

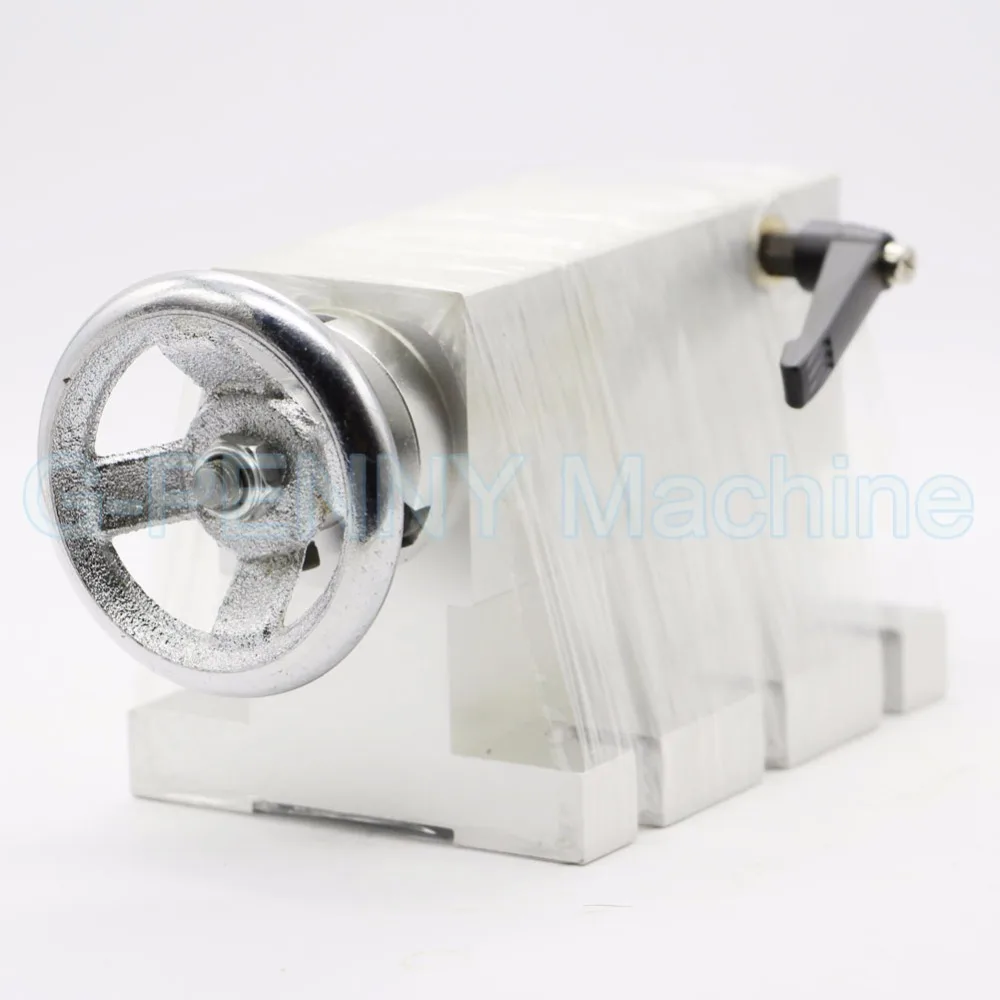

1 шт.-задняя крышка

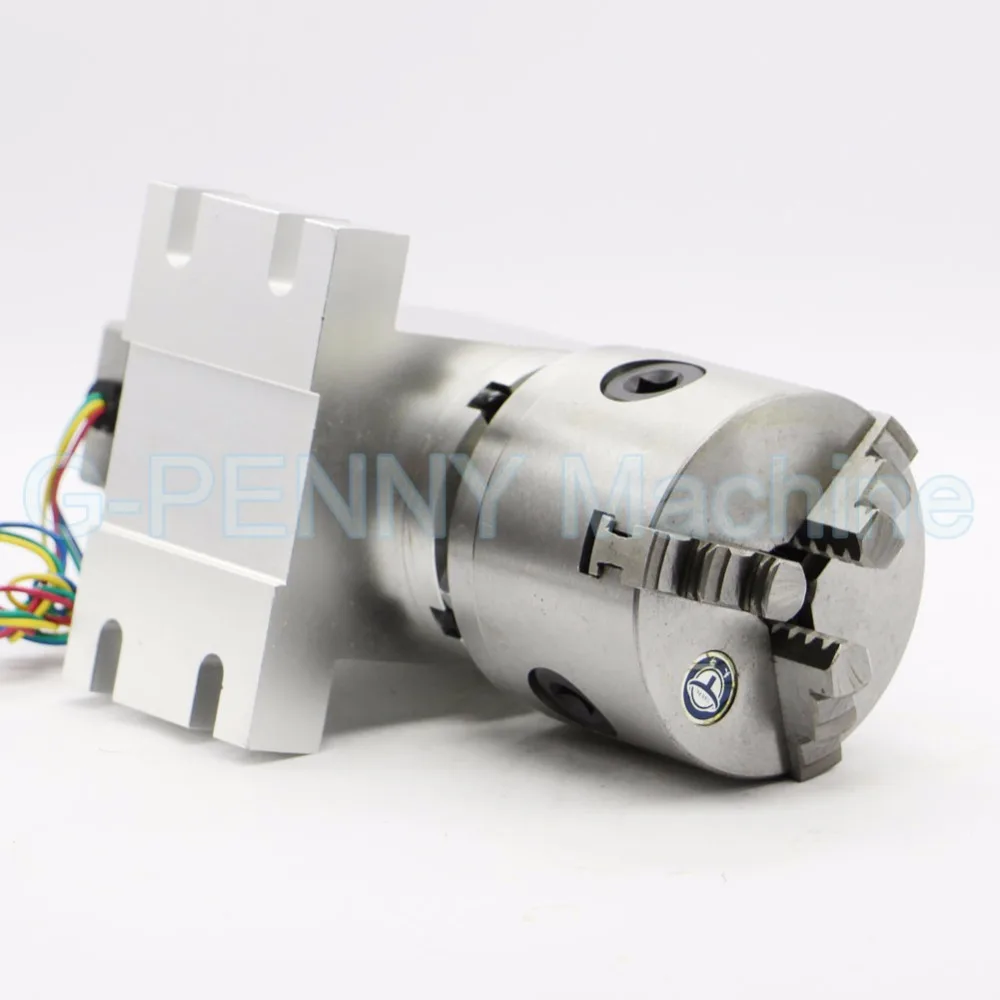

Патрон:

• 100 мм трехкулачковый Самоцентрирующийся патрон

• Высота центра 65 мм

• Общая высота, 115 мм

• Угол, 0,036 градусов/шаг

• Коэффициент уменьшения: 50: 1 (синхронный режим замедления)

• Магнитный шаговый двигатель: двухфазный 57 шаговый двигатель четырехпроводный

4-осевой импульсный эквивалент настройки:

Настройки системы Mach3: импульсы для 1 необходимого:

(Двигатель 1 круг импульсного числа × привод подделочного числа × коэффициент уменьшения) ÷ 360 градусов

 Например, двухфазный двигатель 57, ubdivision номер 16, коэффициент уменьшения 50: 1

(200 × 16 × 50) ÷ 360 = 444,44444444)

Настройки системы Ncstudio: угол импульсной ходьбы:

 360 ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

 Например: двухфазный двигатель 57, пробой числа 16, коэффициент уменьшения 50: 1

360 ÷ (200 × 16 × 50) = 0,00225

Оси X или Y вместо алгоритма:

 Окружность ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

 Гравировка различных размеров круглых Стержней, эквивалент должен быть установлен

Параметр:

• Nema 23 57x56мм

• Диаметр вала: 6,35 мм

• Длина вала: 25,5 мм

• Угол шага: 1,8

• Ток: 3A

• Напряжение: 2,85 в

• Повышение температуры: 80 c max

• Температура окружающей среды:-20 c -- + 50 c

• Фаза №: 2HP

• Сопротивление изоляции: 100 МОм (500 В постоянного тока)

• Удерживающий крутящий момент: 9,0 кг. См
