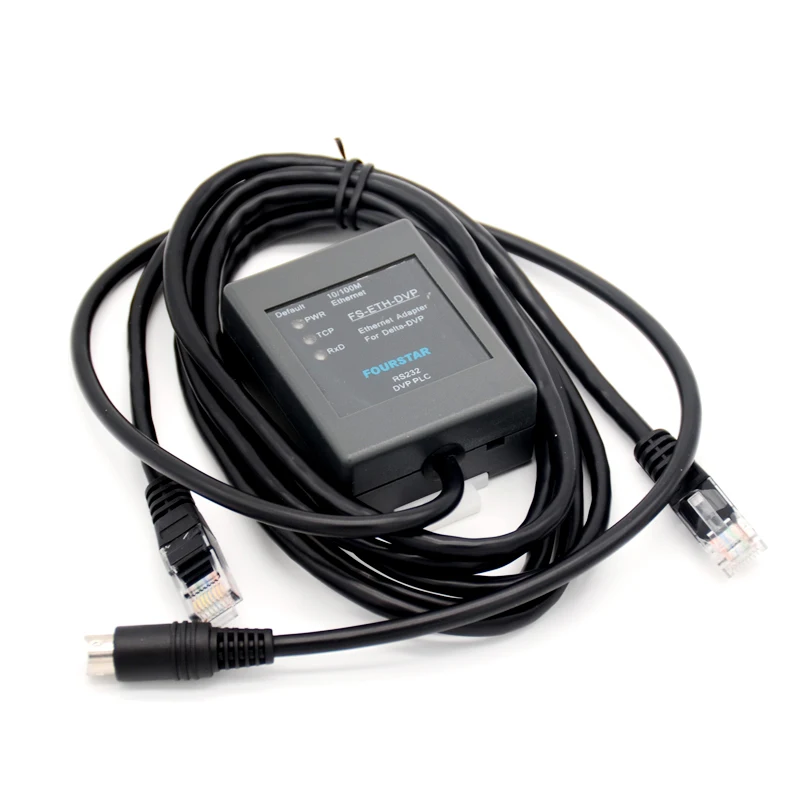

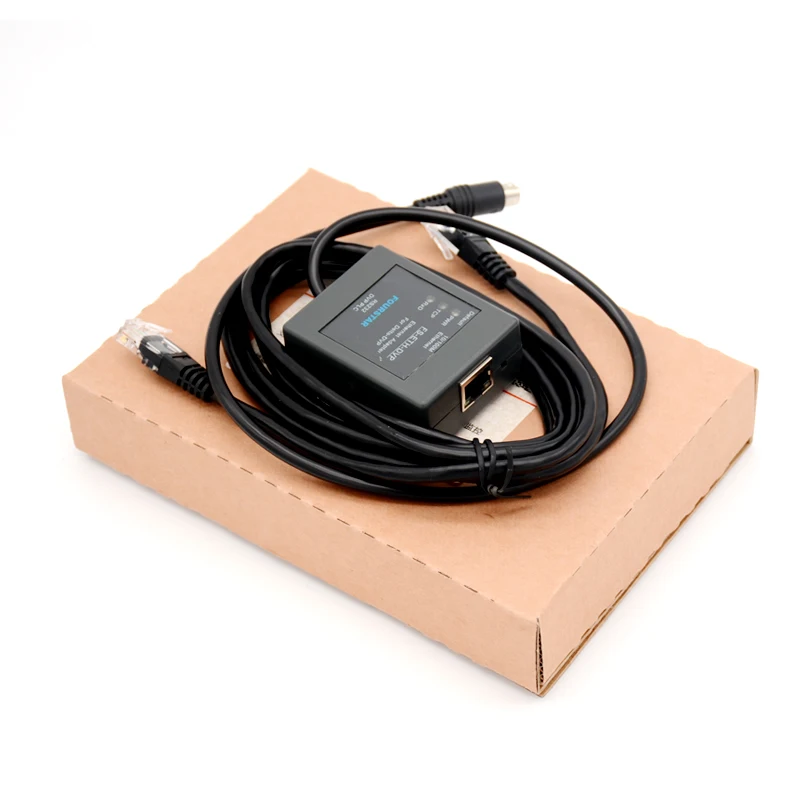

Delta PLC последовательный порт для адаптера Ethernet FS-ETH-DVP

1. Обзор Четырехзвездочная электронная FS-ETH-DVP-это промышленный последовательный порт, адаптер Ethernet для Delta PLC. Пользователи могут реализовывать следующие функции через конфигурацию параметров: Обычный последовательный порт к серверу Ethernet, поддержка TCP или UDP, для достижения прозрачной передачи данных последовательного порта и сетевого порта. Стандартный шлюз MODBUS TCP/RTU реализует двунаправленное преобразование между Протоколом MODBUS TCP и Протоколом RTU. Мульти-Главная станция делится серийным портом сервера, и реализует мониторинг в реальном времени одного ПЛК или нескольких ПЛК. На одном последовательном порту шины в то же время. Удаленная загрузка ПЛК, загрузка данных программы и мониторинг ПЛК. Через LAN или интернет Как мы все знаем, серийное общение принимает режим ответа master-slave (также известный как тип запроса, тип опроса) для общения. Из-за исключительной характеристики доступа к серийному порту на одной шине может быть только одна главная станция (также известная как хост-компьютер), и для нескольких основных станций невозможно управлять управляемой станцией PLC и одновременно делиться данными. Рисунок 1/1 является типичной топологией сети связи RS485 для одной основной станции.

Адаптер для FS-ETH-DVP четырехзвездочной электроники использует технологию разделения времени для определения времени сеанса доступа к последовательному порту в качестве временной интервала. Благодаря разумному распределению времени между различными основными станциями может быть осуществлен последовательный доступ к нескольким основным станциям. После завершения сеанса слота, Серийный порт будет сделан для других основных станций. Убедитесь, что все основные станции имеют справедливый доступ к данным. До 96 основных станций могут получить доступ к одному устройству последовательного порта или нескольким устройствам последовательного порта на шине одновременно и поддерживать несколько основных станций для сбора данных и управления PLC, В то же время без изменения оригинального программного обеспечения и конфигурации системы. Это точно то же самое при использовании одной главной станции. Рисунок 1/2-это Многоуровневая топология сети связи с FS-ETH-DVP адаптером. Четыре основных станции на рисунке могут контролировать и контролировать PLC. В реальном времени в то же время.

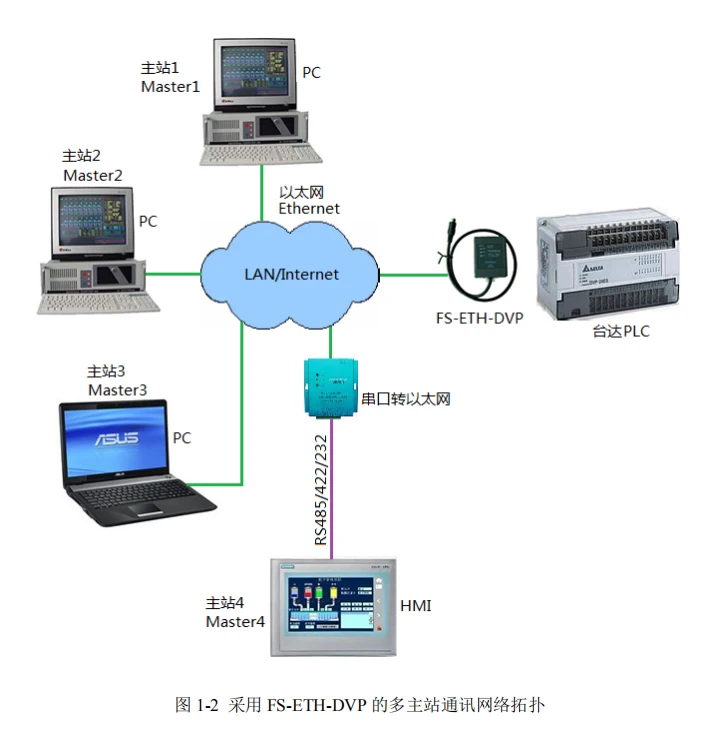

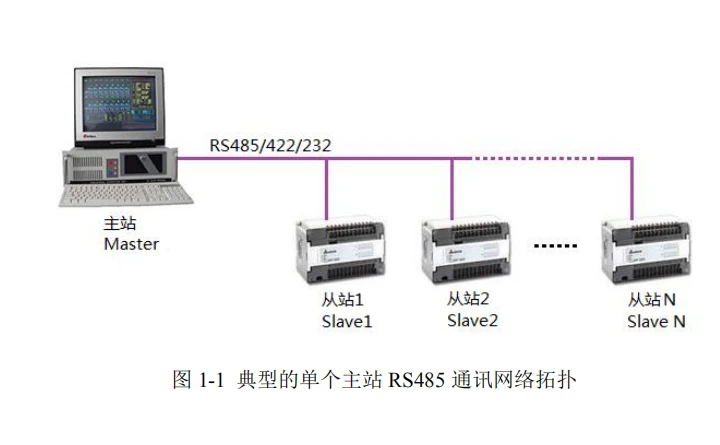

Особенности преимуществ: Благодаря технологии разделения времени до 96 основных станций могут одновременно получать доступ к устройству последовательного порта или нескольким последовательным устройствам на шине, позволяя нескольким хостам одновременно собирать данные и управлять PLC. В типичной системе запросов может быть внедрена Главная станция для мониторинга на месте. B Главная станция используется для центрального мониторинга, а Главная станция C собирает данные в базу данных... Подходит для запросов RS485/232/422 систем (также известных как опросы, системы отклика), как правило, в качестве систем MODBUS.  Обеспечить программное обеспечение драйвера виртуального последовательного порта для достижения бесшовного обновления существующих систем и улучшения уровня управления и класса. Поддерживает прозрачное прямое соединение TCP/IP и протокол MODBUS TCP/RTU двунаправленное преобразование, полностью поддерживая различные конфигурации программного обеспечения. Возможна Многоуровневая Горячая работа в режиме ожидания. Несколько компьютеров могут одновременно запускать одно и то же или различное программное обеспечение для контроля за приобретением, не влияя на управление программным обеспечением. Если один компьютер парализован, другие компьютеры могут продолжать работать без каких-либо воздействий, что повышает надежность системы. Сильное обнаружение неисправностей в сети и автоматический механизм повторного подключения. Промышленный дизайн, с сильной защитой от помех, последовательный порт и сетевой порт изолированы друг от друга. Миниатюрный дизайн, форма меньше, чем упаковка сигарет, DIN35mm стандартная железнодорожная установка. Четырехзвездочный электронный адаптер для FS-ETH-DVP разработан в соответствии с промышленными стандартами. Он поддерживает отключение питания или автоматическое восстановление сети. Он имеет полный световой индикатор, чтобы указать рабочее состояние адаптера. Коммуникационный интерфейс является электрически изолированным и Молниеносным. Долгосрочная стабильная работа в сложной электромагнитной среде. Использование и настройки параметров этого продукта очень просты, используя настройки IE browser, специальное программное обеспечение не требуется. Концепция ясна, пользователям не нужно иметь сложные сетевые знания, она очень подходит для профессионалов промышленной автоматизации, автоматизации приборов и других профессионалов промышленного контроля. Для более общих сопутствующих продуктов, пожалуйста, используйте четырехзвездный мультимастер общий Серийный Сервер и MODBUS TCP/RTU шлюз FS-MM485A

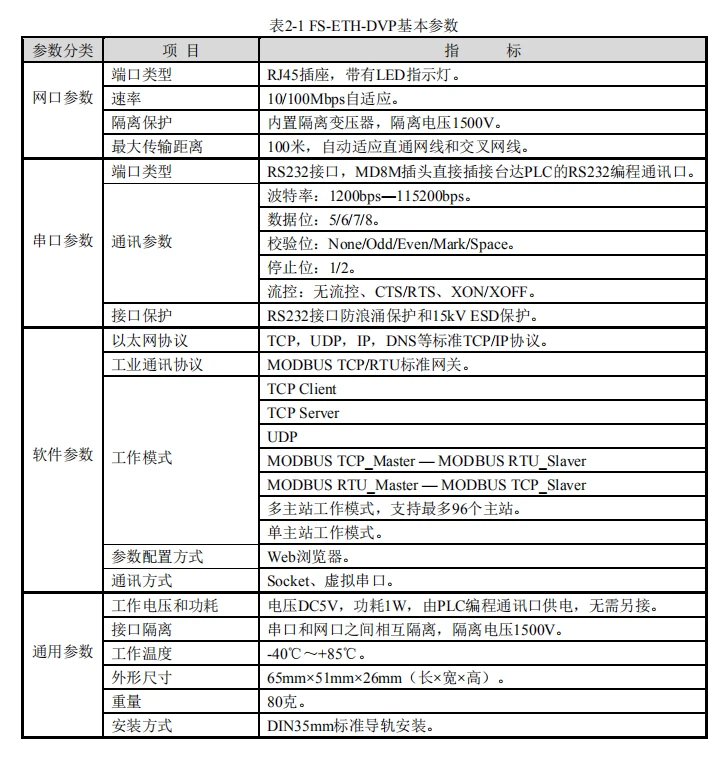

2. Характеристики и Основные технические параметры

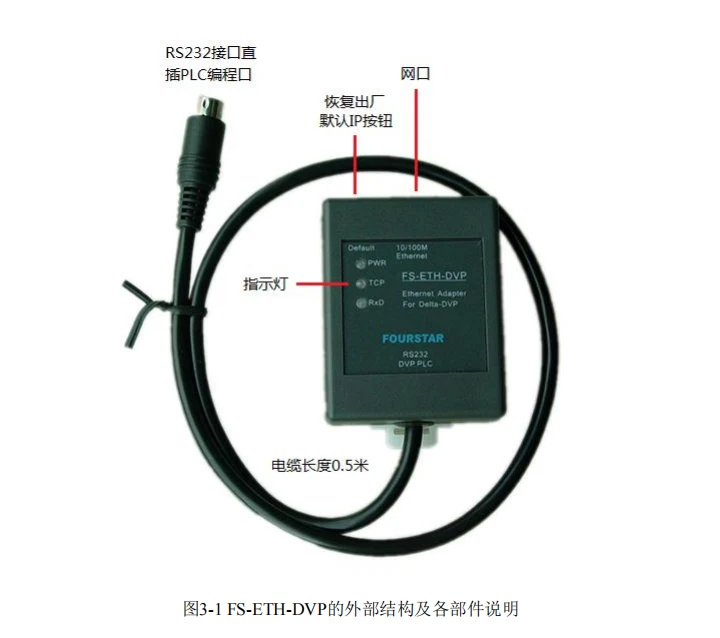

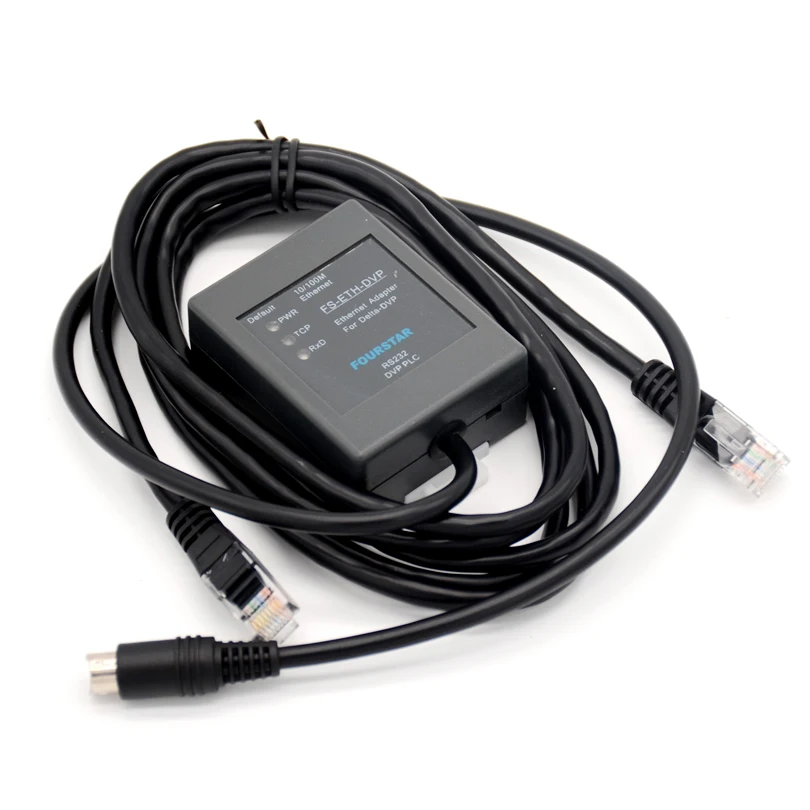

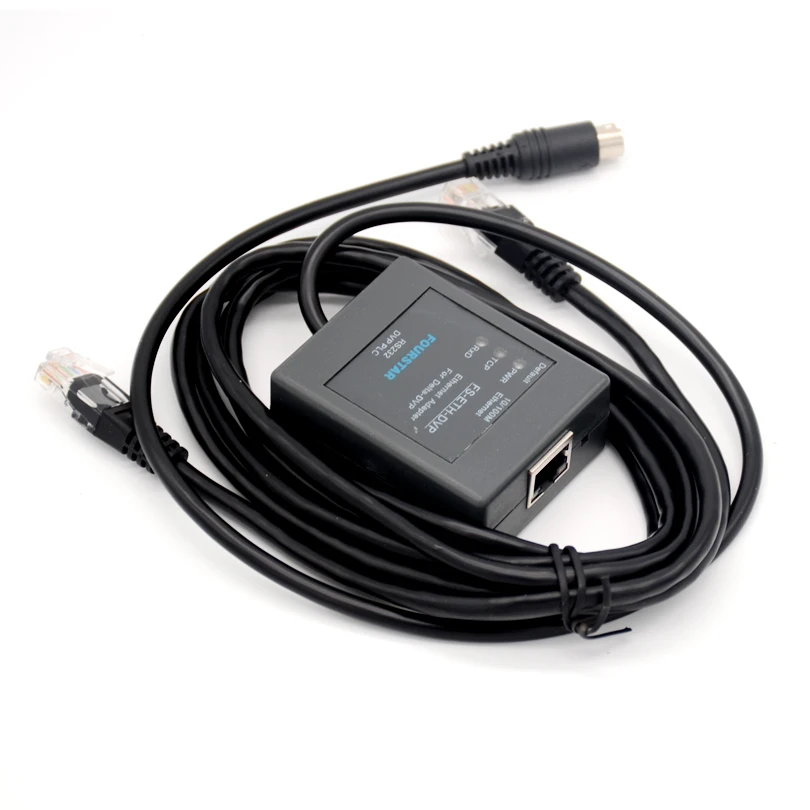

3. Описание внешней структуры и компонентов

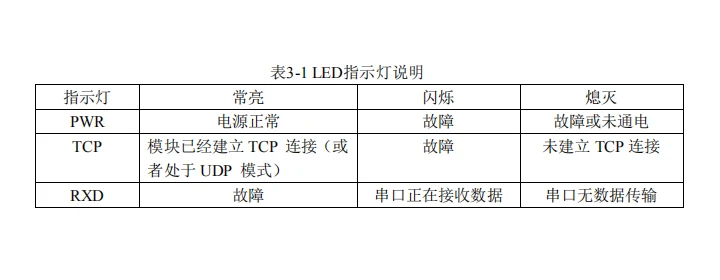

3,1, светодиодный индикатор: на панели продукта есть три светодиодных индикатора, указывающие рабочий статус, как показано в таблице 3. 1. 3,2, кнопка по умолчанию: нажмите кнопку и удерживайте ее более 3 секунд, и пароль модуля будет восстановлен до заводской настройки по умолчанию: пустой пароль (без пароля); ip-адрес модуля восстановлен до заводской настройки по умолчанию: 192.168.1.254, статический IP режим, шлюз: 192.168.1.1, маска подсети: 255.255.255.0, так что, когда пользователь забывает ip-адрес и пароль модуля, он сбрасывается до заводского значения по умолчанию.

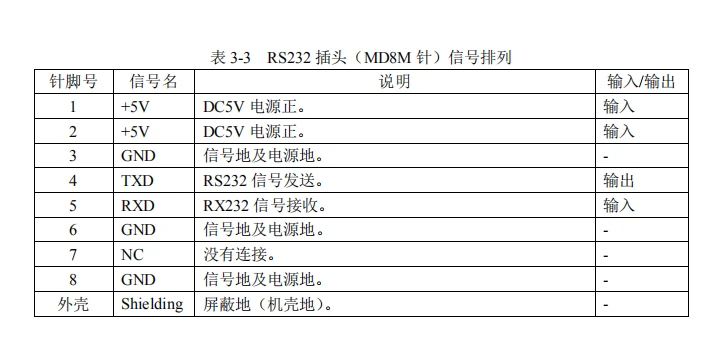

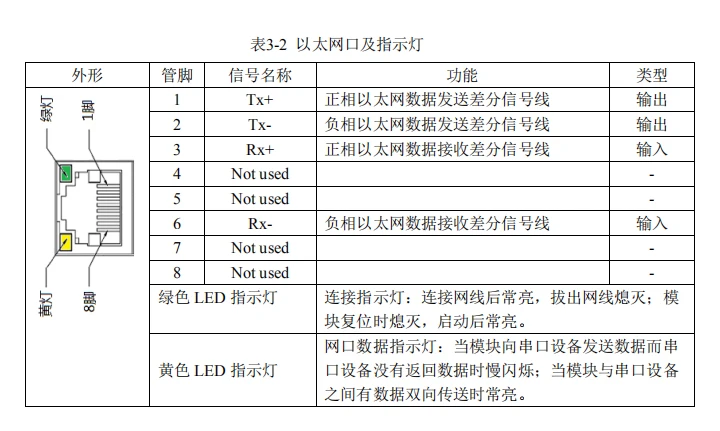

3,3, интерфейс Ethernet: Интерфейс 3,4 RS232: интерфейс RS232-это штыревой разъем MD8M в соответствии с технической спецификацией Delta PLC, его расположение сигнала Соответствует порту программирования Delta PLC, И есть 0,5 м кабель, подключенный к нему. Пользователю нужно только подключить разъем MD8M FS-ETH-DVP непосредственно в гнездо порта программирования Delta PLC.

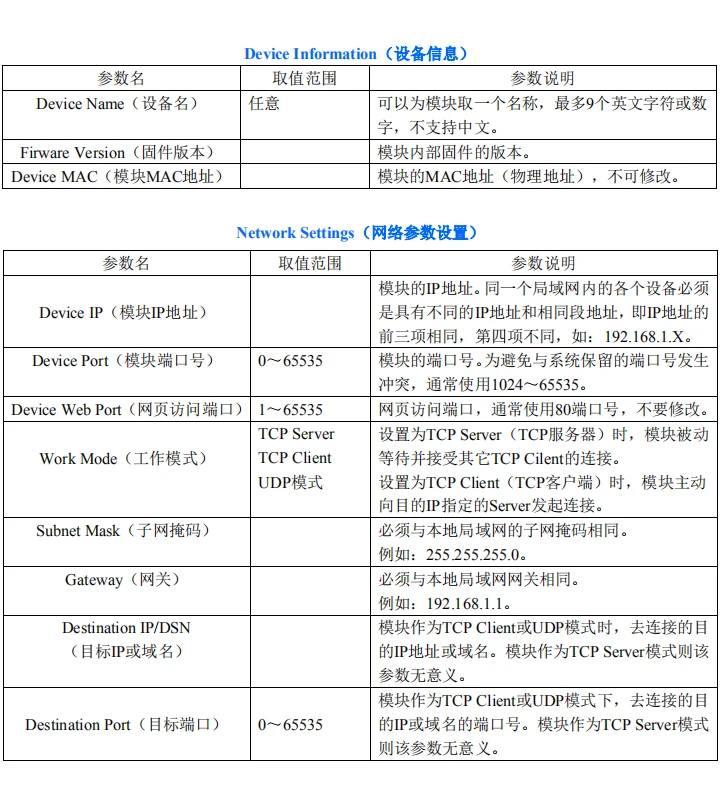

4,1, введите интерфейс настройки параметров: Этот продукт использует браузер IE Windows для установки параметров и не требует специального программного обеспечения. Метод выглядит следующим образом И сетевой интерфейс адаптера соединен с сетевым портом компьютера с помощью сетевого кабеля, или сетевой кабель подключен к сетевому порту Ethernet, и другой сетевой порт коммутационной машины соединен с сетевым портом компьютера. Вставьте последовательный порт адаптера в коммуникационный порт PLC и включите рабочий источник питания PLC. Параметры IP для настройки компьютера: ip-адрес = 192,168. 1. X (X = 2-253); Маска подсети = 255,255. 255,0; шлюз = 192,168. 1,1. Как показано на рис. 4-1.

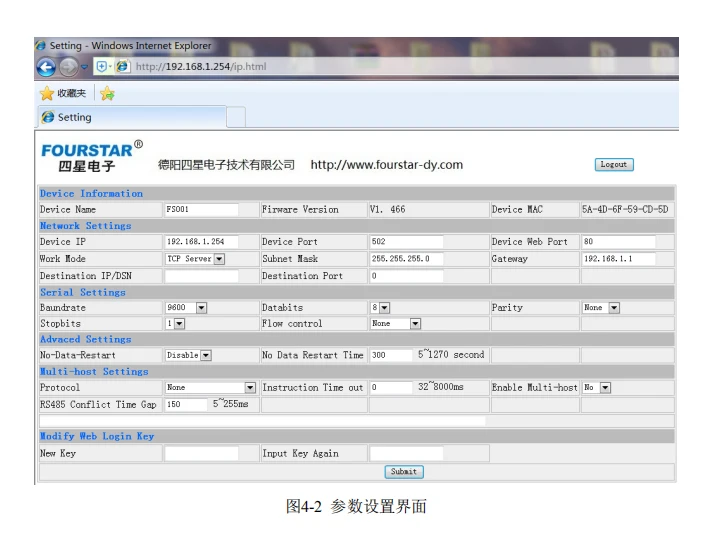

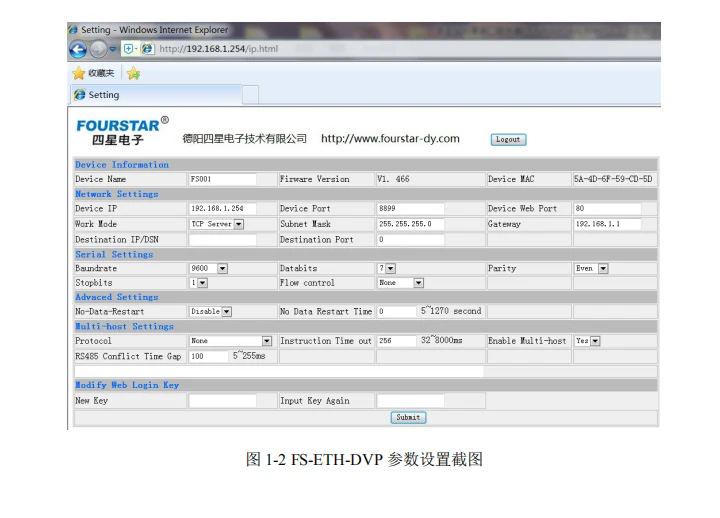

Нажмите кнопку по умолчанию на верхней поверхности адаптера и удерживайте ее более 3 секунд. После перезапуска модуля ip-адрес модуля будет восстановлен до заводской версии по умолчанию: 192,168. 1,254; пароль модуля восстановлен на пустой пароль. В адресной строке IE browser введите ip-адрес модуля: 192.168.1.254, Воспроизводите вход на выход в окне, в это время не нужно вводить пароль, непосредственно нажмите кнопку «войти», чтобы войти в интерфейс настройки параметров рис. 4/2.

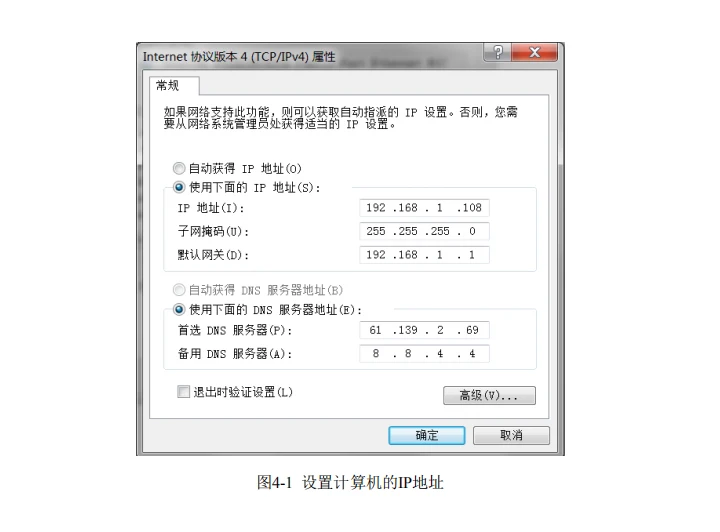

Примечание: необходимо убедиться, что ip-адрес компьютера и адаптера находятся в одном и том же сегменте сети и отличаются, т. Е. первые три элемента ip-адреса одинаковые, и Четвертый элемент отличается, прежде чем компьютер сможет получить доступ к модулю. В этом случае ip-адрес компьютера составляет 192.168.1.108; ip-адрес адаптера-192.168.1.254; Маска подсети двух-255.255.255.0; и адрес шлюза этих двух-192.168.1.1. Кнопка отмены: не сохраняет параметры для выхода из интерфейса настройки. Кнопка отправки: Сохраните параметры и перезагрузите модуль. Каждый раз, когда вы устанавливаете параметры, вы должны нажать кнопку, чтобы сохранить параметры и перезагрузить модуль, прежде чем новые параметры начнут действовать. Если вы измените ip-адрес модуля, введите Новый ip-адрес в следующий раз, и если вы забудете ip-адрес или пароль, по умолчанию вы можете вернуть на фабрику ip-адрес и пароль с помощью кнопки по умолчанию. 4,2, Описание параметров:

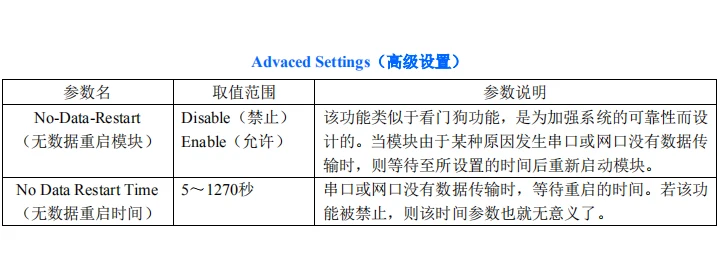

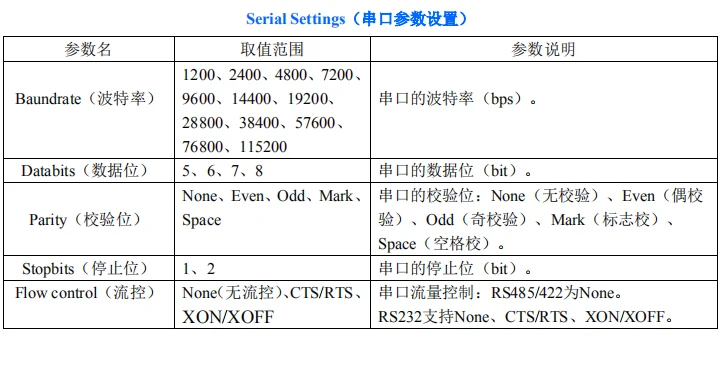

Примечание: Параметры последовательного порта вышеуказанного адаптера должны быть такими же, как и Параметры последовательного порта подключенного к нему ПЛК для нормального общения! Пример: Нет-Перезагрузка данных = включить, нет времени обработки данных = 20, его функция: если последовательный порт или сетевой порт модуля по какой-либо причине не является передачей данных (например, столкновение с помехами), модуль ожидает перезапуска в течение 20 секунд, таким образом, избегайте модуля, чтобы генерировать «панику» Из-за вмешательства и других причин. Эту функцию можно отключить в целом.

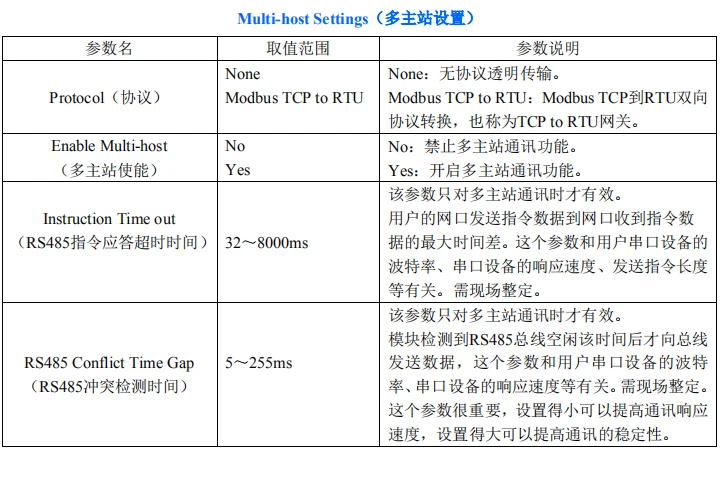

Примечание: настройка параметров действительна только тогда, когда включена функция связи для многоосновной станции, то есть включить многохост (включить многоглавная станция) = Yes инструкция ответ таймаут) и RS485 время разрешения (RS485 время обнаружения). Эти два параметра относятся к скорости передачи данных последовательного порта PLC, скорости отклика устройства последовательного порта, длине инструкции по отправке и прикладному программному обеспечению верхнего компьютера пользователя. Он должен быть установлен на месте. См. Примеры в приложении к этому руководству. Примечание: после изменения пароля необходимо использовать новый пароль для входа в интерфейс настройки страницы. Если пользователь забыл пароль, нажмите кнопку по умолчанию, чтобы вернуться к заводской настройке (без пароля).

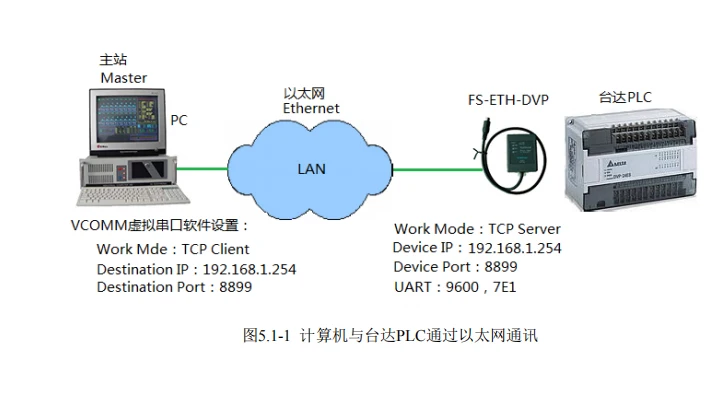

5. Применение FS-ETH-DVP FS-ETH-DVP-это многофункциональный продукт, который может использоваться как обычный Ethernet для последовательного сервера для реализации двунаправленной прозрачной передачи последовательных данных в Ethernet, и поддерживает универсальный режим работы гнезда и связь с Виртуальным последовательным портом. Как стандартный шлюз MODBUS TCP к RTU, он реализует двунаправленное преобразование MODBUS TCP в протокол MODBUS RTU; самой большой изюминкой FS-ETH-DVP является поддержка нескольких основных станций для доступа к одному или нескольким устройствам PLC в режиме реального времени. 5,1, как обычный последовательный Ethernet-сервер 5.1.1, FS-ETH-DVP в качестве общего последовательного порта к серверу Ethernet при использовании общих настроек: Серийные настройки: Baundrate, Databits, Parity, Stopbits, управление потоком должно быть таким же, как и Параметры последовательного порта подключенного PLC. В противном случае он не будет работать нормально. Новости. Управление потоком выбрано как None.  Advaced настройки: Нет-Перезагрузка данных = отключение; нет времени перезапуска данных: нет настройки после запрещения. Настройки нескольких хостов: Протокол = нет (без прозрачной передачи протокола); Включить мульти-хост = нет (многофункциональная функция отключена); Время выхода инструкции: Настройка многофункциональной функции отключена после отключения функции multi-master. Временной промежуток между разницей в разрешении RS485: не имеет значения для отключения многофункциональной функции. Сетевые настройки: IP Устройства (IP адрес модуля): каждое сетевое устройство в одной локальной сети должно иметь разные IP адреса и один сегмент адрес, то есть, первые три элемента ip-адреса одинаковые, а Четвертый элемент отличается, например, 192.168.1.X. Маска подсети: должна быть такой же, как маска подсети локальной сети. Например: 255.255.255.0. Шлюз: должен быть таким же, как локальный LAN шлюз. Например: 192.168.1.1. Delta PLC Serial to Ethernet Adapter FS-ETH-DVP Руководство пользователя 5.1.2, компьютерная и Delta PLC связь через Ethernet Подключение между компьютером и FS-ETH-DVP можно использовать Стандартное программирование гнезда или программное обеспечение виртуального последовательного порта. Преимущество использования программного обеспечения виртуального последовательного порта заключается в том, что пользователю не нужно программировать, просто установите программное обеспечение виртуального последовательного порта на компьютере, а затем сгенерируйте его на компьютере после простой настройки. Виртуальный последовательный порт, как и последовательный порт компьютера, соединен с последовательным портом кабеля FS-ETH-DVP, чтобы пользователь мог использовать Оригинальное прикладное программное обеспечение для связи с пользовательским серийным устройством без каких-либо изменений. Четырехзвездочная электронная система с программным обеспечением для последовательного диска VCOMM, пожалуйста, обратитесь к руководству на компакт-диске для использования программного обеспечения. Ниже приведены только параметры, когда компьютер подключается к FS-ETH-DVP через программное обеспечение VCOMM virtual serial port. Благодаря этому подключению программное обеспечение для программирования Delta PLC может использоваться для загрузки, загрузки и мониторинга данных программы PLC. Также возможно контролировать и управлять ПЛК с помощью различных программ мониторинга, таких как Kingview. На рис. 5,1-1 показан FS-ETH-DVP как TCP-сервер. Программное обеспечение VCOMM virtual serial port на компьютере установлено клиенту TCP. После установки TCP соединения в компьютере генерируется последовательный порт COM3. Пользователь находится в прикладном программном обеспечении компьютера. Используйте этот последовательный порт COM3 для связи с ПЛК.

Параметры связи порта программирования Delta PLC следующие: бит данных = 7 бит, проверьте бит = даже (даже проверка), стоп-бит = 1 бит, скорость передачи данных-9600bps. Сокращено как: 9600, 7E1

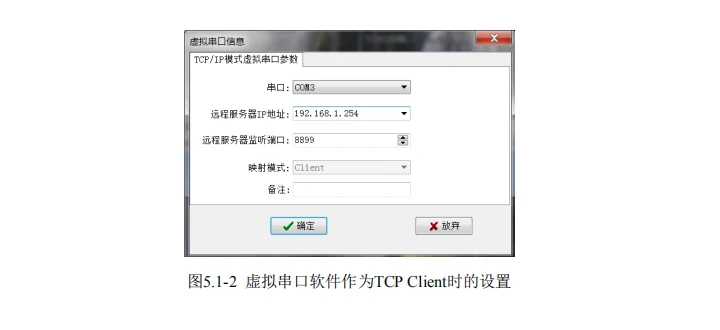

Настройки программного обеспечения для программирования Delta WPLSoft (настройки программного обеспечения для программирования ISPSoft аналогичны): В главном меню программного обеспечения для программирования Delta PLC WPLSoft, нажмите главное меню «set \ Communication Settings», чтобы установить com-порт для номера порта и Протокола ASCII communication, создаваемого в программном обеспечении VCOMM virtual serial port, параметр serial port 9600, 7E1, и номер станции связи-это номер станции PLC. Следующее использование совпадает с традиционным кабелем программирования DVPACAB230, который может загружать, загружать, сравнивать и контролировать данные программы.

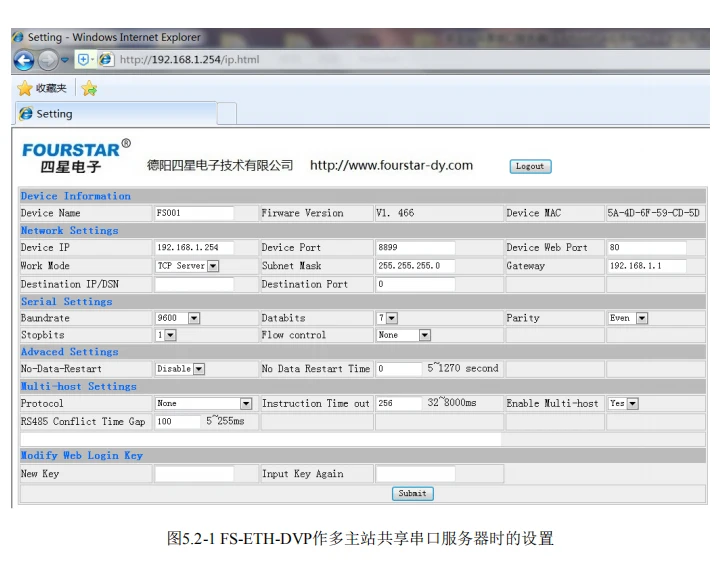

5,2. Как многомастер общий последовательный сервер Эта особенность является самой большой изюминкой этого продукта. Многоуровневая коммуникация возможна независимо от того, использует ли FS-ETH-DVP прозрачную передачу без протокола или шлюз MODBUS TCP/RTU (подключение MODBUS TCP master и MODBUS RTU slave). Многофункциональная функция совместного использования четырехзвездочного электронного адаптера FS-ETH-DVP использует технологию разделения времени для определения времени сеанса для доступа к последовательному порту в качестве одного часового слота. Путем установки временных интервалов для различных основных станций, могут быть реализованы мульти-мастер-станции. Последовательный порт доступом в Интернет. После завершения сеанса с временным слотом Серийный порт будет передан для других основных станций. Убедитесь, что все мастера правильно получили данные. Он может реализовывать до 96 основных станций для доступа к одному серийному устройству или нескольким серийным устройствам на одной шине одновременно, поддержка многоуровневой станции для сбора данных и управления в режиме реального времени, без изменения оригинального Программное обеспечение и конфигурация системы, работа каждой основной станции точно такая же, как при использовании одной основной станции. Обратите внимание, что FS-ETH-DVP реализует многоуровневую коммуникационную поддержку для подтверждения master-slave (также известный как запрос) RS485/RS422/RS232 сетей, как правило, таких как MODBUS. Он не поддерживает несколько мастер-компьютеров, чтобы использовать программное обеспечение для программирования PLC для загрузки, загрузки, мониторинга и других функций PLC одновременно, потому что коммуникационная программа программного обеспечения программирования PLC не полностью написана в соответствии с режимом ответа master-slave, и она включает в себя внутренний PLC. Перезапись программ и данных (вообразите, что один компьютер загружает программу из ПЛК, а другой компьютер одновременно загружает программу на ПЛК. Что происходит с результатом? Это не имеет значения!). Многофункциональная коммуникация должна быть реализована с помощью программного обеспечения конфигурации, такого как Kingview или сенсорный экран. 5.2.1. Когда FS-ETH-DVP используется в качестве многоцелевого общего последовательного сервера, FS-ETH-DVP поддерживает TCP подключения до 96 основных станций. Чем больше подключенных основных станций, тем медленнее скорость отклика. Мы считаем, что когда количество первичных станций не превышает четырех, скорость отклика может соответствовать требованиям общего промышленного контроля, и скорость отклика эквивалентна скорости одной основной станции. FS-ETH-DVP настройки: Для параметров общих параметров, таких как информация об устройстве и серийные настройки, обратитесь к предыдущему введению, которое не будет описано здесь. Рис. 5,2-1-это скриншот настроек, когда FS-ETH-DVP используется в качестве многомастер общего последовательного сервера. Основные моменты заключаются в следующем: Установите ip-адрес FS-ETH-DVP таким же, как первые три входа ip-адресов других устройств в сети. Четвертый товар отличается. Установите номер порта для FS-ETH-DVP. Если это Modbus TCP к RTU шлюзу, он обычно использует порт 502. Режим работы = TCP сервер (TCP сервер); Протокол = нет (нет прозрачной передачи протокола), установленный в соответствии с фактическим использованием. Включить многохост (мульти-Главная станция включена) = да (включите функцию многоуровневой станции); Время выхода инструкции (время отклика команды RS485) = поле устанавливается в соответствии с реальной ситуацией; RS485ConflictTimeGap (RS485 время обнаружения коллизии) = полевая Настройка в соответствии с реальной ситуацией;

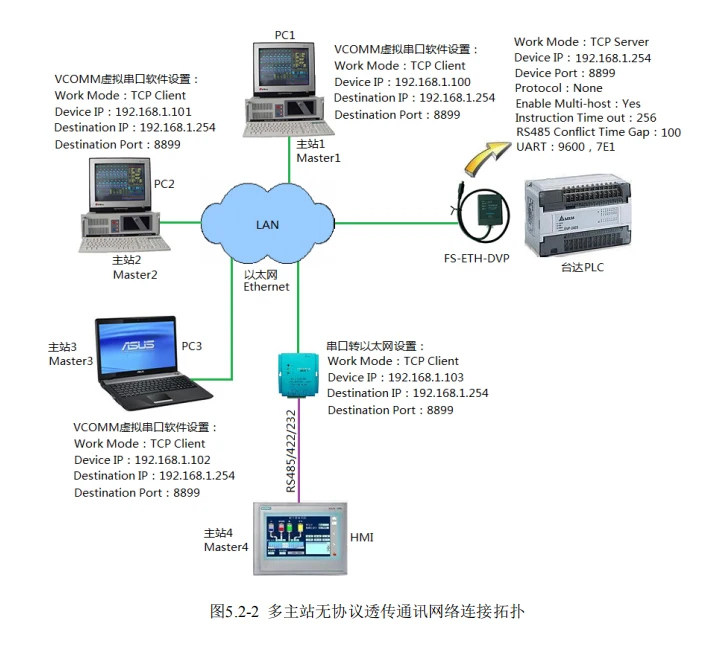

Настройки, когда Главная станция является компьютером: Когда основной станцией является компьютер с сетевым портом, ip-адрес каждого компьютера устанавливается на другой адрес в одном и том же сегменте сети. Если вы используете режим передачи без протокола, вы можете установить и использовать программное обеспечение VCOMM virtual serial port, снабженное оптическим диском, и установите Рабочий режим программного обеспечения виртуального последовательного порта на каждом компьютере основной станции к клиенту TCP (TCP Client). Все они подключаются к ip-адресу и номеру порта FS-ETH-DVP. После установки TCP соединения, Серийный порт будет произведен на компьютере, и пользователь выберет использовать этот последовательный порт в своем программном обеспечении приложения для связи с PLC, так же, как PL. C Подключите непосредственно к последовательному порту материнской платы компьютера. Если используется шлюз MODBUS TCP/RTU, в программном обеспечении основной станции выбран только протокол MODBUS TCP (например, Kingview и другое программное обеспечение конфигурации), и установлен ip-адрес и номер порта подключенного FS-ETH-DVP, И соответствующие параметры, такие как адрес пользователя от устройства последовательного порта станции, должны быть указаны. Настройки, когда основная станция является устройством последовательного порта: Если Главная станция является устройством последовательного порта, таким как сенсорный экран, Серийный порт главной станции PLC, компьютера и т. Д., необходимо использовать обычный последовательный порт к серверу Ethernet для подключения устройства последовательного порта основной станции и FS-ETH-DVP, Чтобы установить последовательный порт на сервер Ethernet как TCP клиент (TCP клиент) для подключения к IP адресу и номеру порта FS-ETH-DVP. Использование tcp-соединения похоже на подключение последовательного порта основной станции непосредственно к последовательному порту пользовательской подчиненной станции. 5.2.2 топология сетевого подключения для связи с несколькими основными станциями Рис. 5,2/2-это топология подключения многомагистральной станции без сети передачи протокола. Несколько основных станций могут контролировать PLC, в реальном времени одновременно. Каждая Главная станция может использовать одинаковое или разное программное обеспечение для мониторинга конфигурации.

5.2.3, несколько важных параметров настройки при многоуровневой связи Следующие настройки параметров времени важны для многоуровневой связи, что предполагает надежность и скорость отклика многоуровневой связи. Эти параметры относятся к пользовательскому оборудованию, прикладному программному обеспечению и скорости передачи данных последовательного порта. Фактическая ситуация установлена. Время выхода инструкции: время отклика команды RS485: Максимальная разница во времени между сетевым портом пользователя, отправляющим данные команды, и сетевым портом, получающим данные команды. Этот параметр относится к скорости передачи данных последовательного устройства пользователя, скорости отклика последовательного устройства и длине команды передачи. Обычно Настраивается от 256 мс, уменьшение может увеличить скорость связи и увеличить передачу, которая может адаптироваться к большим блокам данных. Диапазон установки этого параметра составляет 32 ~ 8000 мс.  Временной промежуток между разницей в разрешении RS485: модуль обнаруживает, что шина RS485 простаивает после отправки данных в автобус. Этот параметр и скорость передачи данных и строка последовательного устройства пользователя. Скорость отклика устройства связана. Этот параметр очень важен, обычно начиная с 150 мс, уменьшая скорость ответа на сообщения и увеличивая стабильность связи. Диапазон настройки этого параметра составляет 5 ~ 255 мс.  Нет-Перезагрузка данных, нет времени перезапуска данных: Эта функция аналогична функции watchdog и предназначена для повышения надежности системы. Когда модуль вызывает Серийный порт или по какой-то причине Когда в сетевом порту нет передачи данных, подождите установленное время и перезагрузите модуль. Эта функция обычно запрещена. Пользователь может решить, включить ли эту функцию в соответствии с реальной ситуацией на месте. Диапазон настройки времени перезапуска данных не составляет 5 ~ 1270 секунд. Примеры установки этих двух параметров см. В следующем приложении: «Используйте FS-ETH-DVP для одновременной реализации многоуровневой станции и мониторинга Delta PLC. Пример программы. 5,3. Удаленная связь через интернет FS-ETH-DVP обеспечивает удаленную связь по всему миру через интернет, используя проводной широкополосный или беспроводной доступ в Интернет 3G, а интернет-связь доступна везде, где есть сеть. Существует множество вариантов реализации удаленного общения в Интернете, таких как отображение портов и vpn-интерфейс. Независимо от того, какое решение вам нужно иметь маршрутизатор, подключенный к Интернету, чтобы решить проблему удаленного доступа к маршрутизатору через Интернет. Для решения проблем обычно используются следующие два метода: Подача заявки на фиксированный IP адрес интернет-оператору дороже. Используйте разрешение динамического доменного имени, чтобы подать заявку на бесплатное или оплаченное доменное имя поставщику услуг динамического доменного имени и использовать доменное имя вместо ip-адреса. Таким образом, независимо от того, как изменяется ip-адрес, имя домена будет указывать на ip-адрес в режиме реального времени, так же, как мы обычно посещаем веб-сайт. Есть много поставщиков услуг динамического доменного имени (DNS), таких как арахисовые ракушки, которые предлагают бесплатные и платные динамические услуги доменного имени для них. Мы консультируемся с услугами и тарифами динамических доменных названий. Сначала пользователь должен подать заявку на имя домена от поставщика услуг DNS и зарегистрировать его на маршрутизатор, подключенный как Серверный модуль, так что доменное имя используется для доступа в Интернет. На рис. 5,3-1 показана топология сети связи FS-ETH-DVP в Интернете. FS-ETH-DVP, подключенный к ПЛК на сайте, устанавливается на TCP сервер и подключается к Интернету через маршрутизатор. В удаленном компьютере вам нужно только иметь доступ к Интернету; другой последовательный сервер Ethernet, такой как Четырехзвездочный электронный FS-MM485A, настроен на TCP-клиент. Рис. 5,3-1 позволяет компьютеру удаленно получать доступ к ПЛК через Интернет или использовать последовательное устройство, такое как сенсорный экран, для связи с внешним ПЛК. Удаленная загрузка, загрузка данных программы ПЛК и мониторинг PLCs, а также мульти-мастер доступ может быть достигнуто.

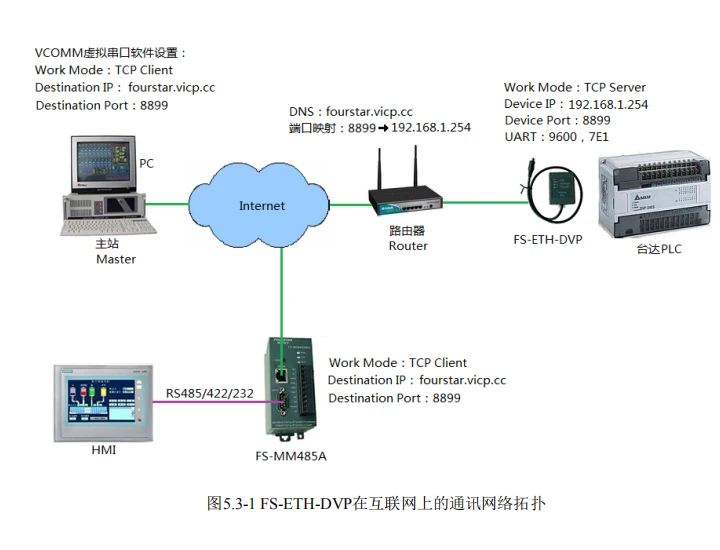

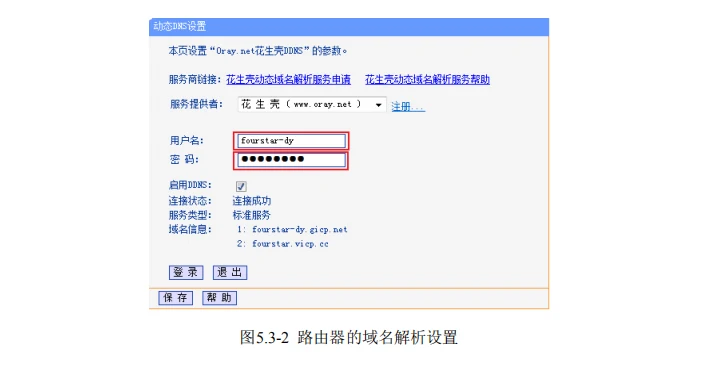

В данном случае в доменном имени используется динамическое имя домена арахиса Shell free: fourstar. vicp. cc. Маршрутизатор является маршрутизатором с функцией разрешения динамического имени домена. Введите номер учетной записи и пароль, которые мы запрашиваем в компании арахиса shell на маршрутизаторе, вы можете увидеть разрешенное доменное имя fourstar. vicp. cc. Как показано на рис. 5,32.

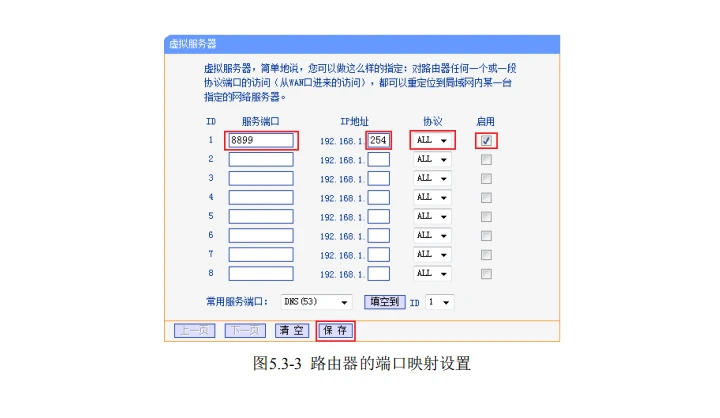

Маршрутизатор также должен сделать настройки сопоставления портов, как показано на рис. 5,3/3. таким образом, когда удаленный клиент подключается к доменному имени fourstar. vicp. cc и port 8899 через Интернет, ip-адрес домена fourstar. vicp. cc (то есть адрес внешней сети маршрутизатора) Автоматически решается, и порт 8899 подключается к Межсетевому адресу маршрутизатора 192.168.1.254 и номеру порта 8899, тем самым обеспечивая удаленный доступ к FS-ETH-DVP и ПЛК. Подключен к нему через Интернет.

Компьютер, так как клиент может быть подключен к Интернету через маршрутизатор, или не может быть подключен к Интернету через маршрутизатор, или GPRS, 3G, 4G, WiFi, и т. Д. Может использоваться до тех пор, пока он может быть подключен к Интернету. Маршрутизатор рис. 5,3-1 также может использовать маршрутизатор 3G для реализации глобальной беспроводной связи в Интернете с сетевой картой 3G. И Беспроводная связь между модулем и модулем может быть реализована до тех пор, пока беспроводная сеть может быть доступна без проводов. Метод настройки использования беспроводной связи в основном такой же, как описано ранее, но использование 3G роутеров и беспроводных сетевых карт, произведенных разными производителями, может отличаться. Пожалуйста, прочитайте соответствующее Руководство продукта. Когда модуль используется в качестве сервера, лучше всего использовать маршрутизатор 3G с функцией динамического имени домена для подключения к нему. Необходимо обратить внимание пользователя на то, что мобильный TD-SCDMA 3G и подключенная сетевая карта WCDMA 3G используют ip-адрес частной сети, может использоваться только как клиент, не может принять доступ клиентской стороны как стороны сервера, В CDMA2000 EVDO 3G карта доступа телекоммуникационного использует сети общего пользования IP тот адрес, который указан, в качестве сервера или клиента, мы рекомендуем CDMA2000 EVDO 3G сетевая карта телекоммуникационные услуги. 6, часто задаваемые вопросы 6,1. При использовании FS-ETH-DVP для реализации последовательной связи с несколькими хостами, какова скорость отклика каждого хоста? Скорость отклика многохост-связи, конечно, медленнее, чем у одного хоста. Чем больше количество хостов, тем медленнее отклик. Как правило, если количество хостов меньше 4, скорость отклика может соответствовать требованиям общей промышленной системы управления, а скорость отклика эквивалентна скорости одной главной станции. 6,2. Почему FS-ETH-DVP достичь многохост-связи? После нескольких часов нормальной работы связь прерывается. Последовательный порт не может получить данные устройства slave. После того, как питание включено снова, оно может вернуться к нормальной работе. Это связано с тем, что промежуток времени в разрешении RS485 слишком мал для увеличения этого времени. Для повышения надежности системы, вы также можете включить функцию перезапуска без данных и установить время перезапуска данных без соответствующего значения, чтобы, когда время прерывания связи превышает это значение, модуль будет повторно включен. Запуска двигателя. 6,3. Почему один компьютер использует программное обеспечение для программирования PLC для загрузки, загрузки, мониторинга и т. д. через FS-ETH-DVP и PLC обычно. При одновременном использовании нескольких компьютеров для выполнения этих операций он не работает должным образом? Используйте FS-ETH-DVP для реализации многоуровневой связи, Поддерживайте ответ master-slave (также называемый запрос) сеть RS485/RS232/RS422, типичная, например, протокол связи MODBUS или свободный порт. Он не поддерживает несколько мастер-компьютеров, чтобы использовать программное обеспечение для программирования PLC для загрузки, загрузки, мониторинга и других операций на PLC одновременно, так как коммуникационная программа программного обеспечения для программирования ПЛК не полностью записана в соответствии с режимом отклика master-slave, И это связано с внутренней перезаписью программ и данных ПЛК (вообразите, что один компьютер загружает программу с ПЛК, а другой компьютер также загружает программу на ПЛК одновременно время. Что происходит с результатом? И это не имеет значения!). Пользователь должен использовать программное обеспечение конфигурации, такое как Kingview или сенсорный экран для реализации многоуровневой связи. 6,4. Руководство пользователя FS-ETH-DVP поддерживает прозрачную передачу данных. Почему он не может общаться, когда он используется для других специальных протоколов связи PROFIBUS, MPI, PPI, CC-Link или PLC интерфейса RS485? Любой последовательный на Ethernet сервер, серийный на беспроводное устройство и т. Д., используется для соответствия с UART асинхронным серийным режимом связи, и его физическим интерфейсом может быть интерфейс RS232, RS485, RS422. В то время как PROFIBUS, MPI, PPI, CC-Link и т. Д. Имеют физические интерфейсы RS485, они являются специализированным протоколом fieldbus и не следуют асинхронному серийному методу связи UART. 6,5. Как использовать функцию шлюза MODBUS TCP/RTU? Не указано в этом руководстве. Порт программирования Delta PLC-протокол связи MODBUS ASCII. Расширенный порт RS485 поддерживает протокол MODBUS RTU. Пользователи должны использовать функцию шлюза MODBUS TCP/RTU для использования другого универсального продукта четырехзвездочного электронного: многомастер-общий последовательный сервер и MODBUS TCP/RTU шлюз FS-MM485A.

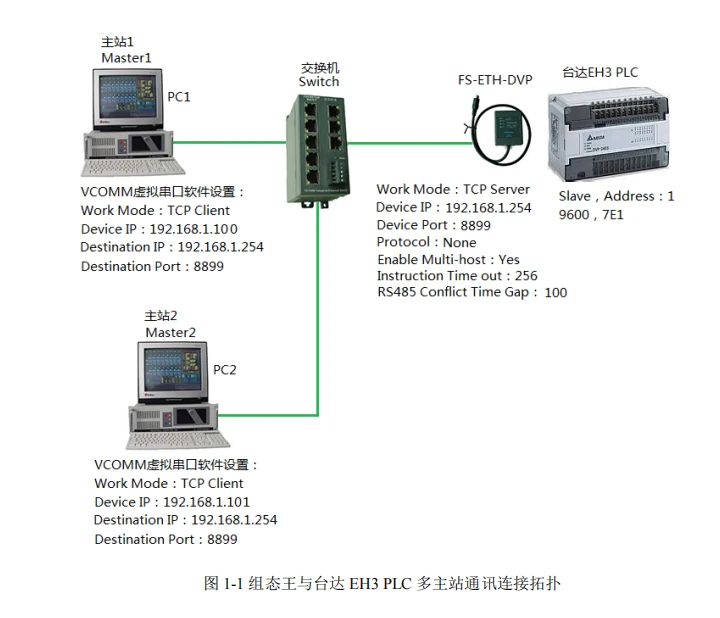

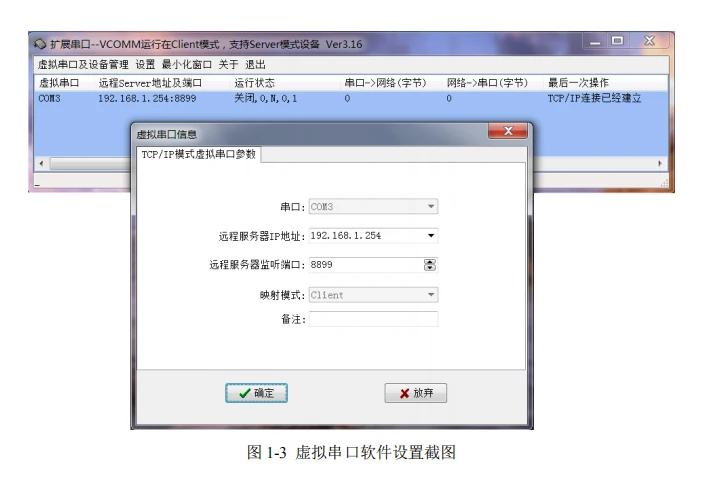

Приложение: пример программы для одновременного мониторинга Delta PLC с помощью многоуровневой станции с FS-ETH-DVP Kingview и Delta EH3 PLC мульти-мастер тест связи Приложения PLC и файлы проекта Kingview в этом образе хранятся в папке: Delta EH3 PLC program and configuration king project, показанный на рис. 1-1, в данном случае используйте FS-ETH-DVP для подключения Delta PLC и компьютера, установки VCOMM программного обеспечения виртуального последовательного порта на компьютере, генерировать виртуальный последовательный порт, В Kingview Серийный порт выбран в программном обеспечении для реализации прозрачной передачи данных без протокола между последовательным портом и портом программирования Delta PLC.
