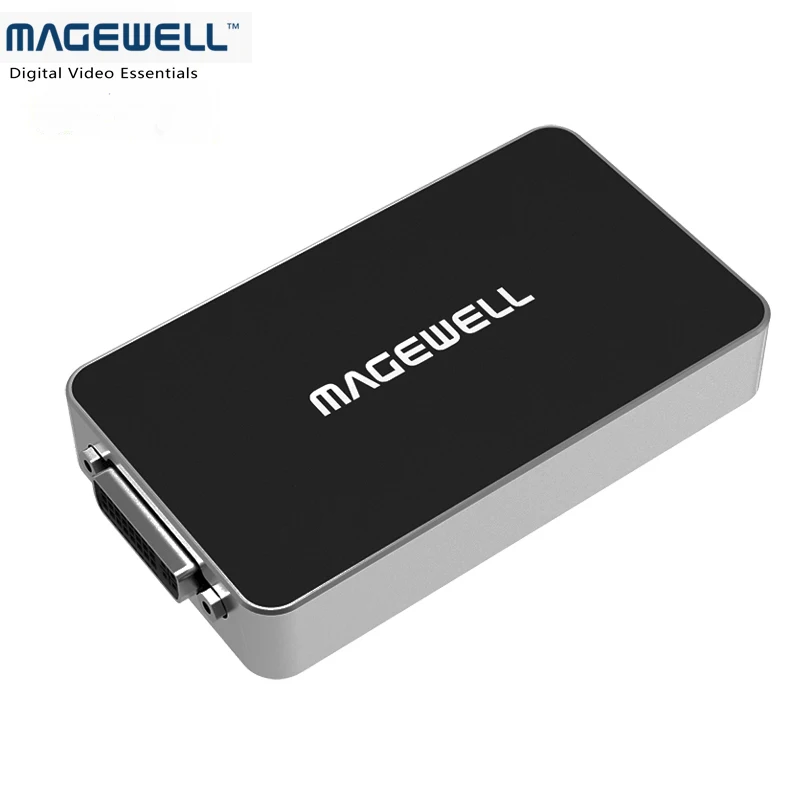

Magewell HD аудио видео карта захвата USB DVI Plus

(Захват DVI + HDMI + VGA + компонент + CVBS сигнал)

Поддерживаемая ОС

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

Linux (Ubuntu 12,04 & ndash; 16,10, CentOS 7)

OS X 10,9 & ndash; 10,11

MacOS 10,12

Поддерживаемые APIs

Окна

& Ndash; DirectShow

& Ndash; DirectKS

& Ndash; Wave API/DirectSound/WASAPI

Linux

& Ndash; V4L2

& Ndash; ALSA

& Ndash; OS X/macOS

AV основа

Быстрое время

Поддерживаемое программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation encoding или streaming

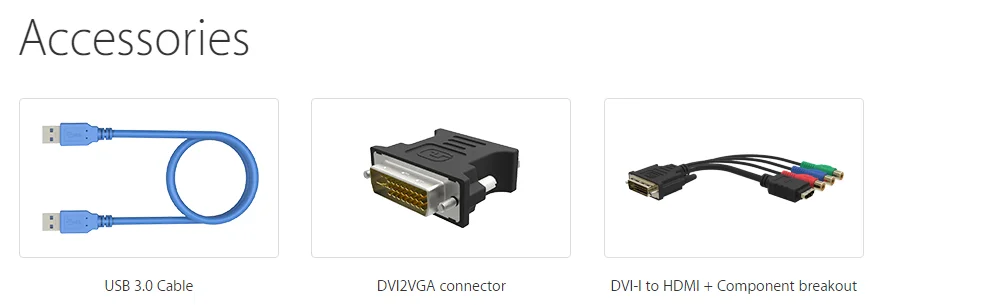

Входные интерфейсы

DVI-I

& Ndash; DVI 1,0

& Ndash; HDMI 1.4a (через пробой кабель)

& Ndash; VGA (через Конвертор DVI-to-VGA)

& Ndash; Компонент (через пробой кабель)

3,5 мм аудио разъем

& Ndash; Несбалансированная линия в интерфейсе

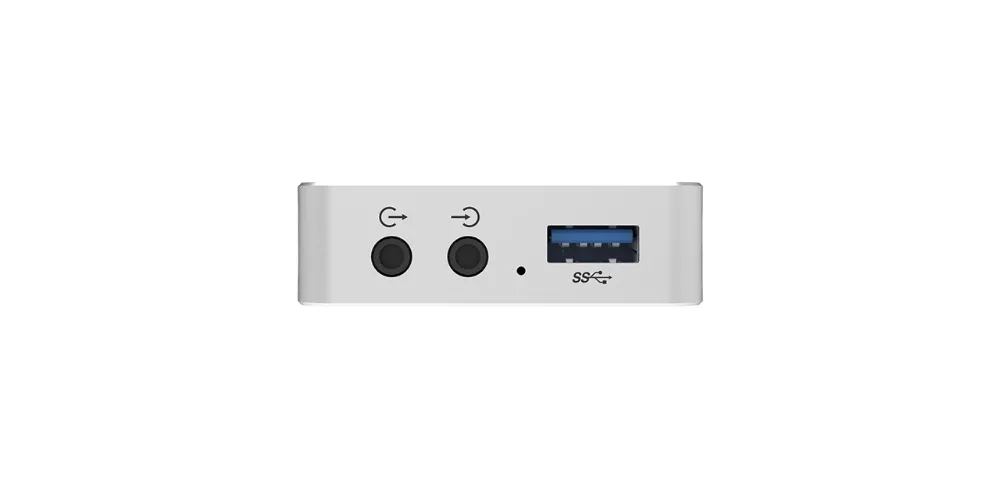

Выходной интерфейс

USB 3,0

& Ndash; Совместим с USB 2,0

& Ndash; Совместимость с USB 3,1 Gen 1

3,5 мм аудио разъем

& Ndash; Несбалансированный линейный интерфейс

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала

Ручной выбор источника видеовхода

Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала

Ручной выбор источника аудиовхода

Поддержка разрешения входного видео до 2048x2160

Характеристики VGA и компонентов

12-разрядный АЦП

Поддержка цветовых форматов RGB и YCbCr (YUV)

Поддержка & lsquo;Seperated sync & rsquo;, & lsquo;Composite sync & rsquo;, & lsquo;Sync-on-green & rsquo; (SOG), & lsquo; синхронизация-on-luminance & rsquo; (соя)

Поддержка DMT, CEA, CVT, GTF видео таймингов

Входные сигналы с частотой пикселей до 165 МГц оцифрованы с 1:1 выборкой

Входные сигналы с частотой пикселей более 165 МГц могут быть оцифрованы с горизонтальной подвыборкой (в результате некоторые потери качества изображения-не рекомендуется)

Автоматическое определение цветовых форматов RGB и YCbCr

Автоматическая или ручная регулировка фазы выборки

Автоматическое горизонтальное выравнивание

Поддержка пользовательских видео таймингов

Поддержка индивидуальных видео разрешений для CVT/GTF таймингов

Особенности HDMI

HDMI приемник 225 МГц

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.

Аналоговые аудио особенности

Извлечение встроенного стерео аудио HDMI для записи и вывода через 3,5 мм стерео мини-джек линейный выход

Захват стерео аналоговый аудио из линейный вход (3,5 мм стерео мини-разъем)

Формат видеосъемки

Поддержка разрешения захвата до 2048x1080 или 1920x1200

Поддержка скорости выходного кадра до 60 кадров в секунду. (Фактическая Выходная частота кадров может быть ограничена пропускной способностью USB.)

Поддержка YUY2 4:2:2 8 бит

Больше форматов захвата можно установить с помощью утилиты захвата USB

Особенности обработки видео

Трубопроводы для обработки видео с пропускной способностью 160 мпикселей/с

Видеосъемка

Масштабирование видео

Видео-де-переплетения

& Ndash; Wave

& Ndash; Топ из смеси и низа

& Ndash; Только верхнее поле

& Ndash; Только нижнее поле

Конвертация соотношения видео

& Ndash; Автоматический или ручной выбор входного соотношения сторон

& Ndash; Автоматический или ручной выбор коэффициента выхода

& Ndash; Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

Преобразование цветного видео формата

& Ndash; Автоматический или ручной выбор входного цветового формата и диапазона квантования

& Ndash; Автоматический или ручной Выбор формата выходного цвета, диапазона квантования и диапазона насыщенности

& Ndash; Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709

& Ndash; Поддержка ограниченного или полного диапазона квантования

& Ndash; Поддержка ограниченного, полного и расширенного диапазона насыщенности

Конвертация частоты видео кадра

Несколько устройств на одном компьютере

Поддержка подключения нескольких usb-устройств к одной системе

Поддержка установки серийного номера устройства как имя устройства, показанное в системе с помощью утилиты захвата USB

SDK

SDK для захвата USB предоставляет функции, включая извлечение статуса сигнала, конфигурацию захвата и т. д.

Обновление прошивки

Несколько устройств в одной системе можно модернизировать одновременно

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

101,5 мм (Д) x 56,8 мм (Ш) x 17 мм (В)

Энергопотребление

Максимальный ток 5 В: 600 мА

Максимальная потребляемая мощность и #65306;~ 3 Вт

Рабочая среда

Рабочая температура: от 0 до 50 градусов C

Температура хранения: & ndash; От 20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
